Wichtige Erkenntnisse
- Erfolgreiche EMS-Kabelaufbauten beginnen mit klaren Spezifikationen für Fasersteckertypen und Glasfaser-Terminierungsarten—diese Entscheidungen beeinflussen Leistung, Kosten und Lieferzeit.
- Die Kenntnis der gebräuchlichsten Glasfasersteckertypen (LC, SC, FC, ST, MPO) gewährleistet Kompatibilität mit aktiven Geräten und vereinfacht die Beschaffung von Glasfasersteckern.
- Durchgängige Dokumentation—„Glasfaserkabel und Stecker“ in der Stückliste ausgewiesen—reduziert Nacharbeit und beschleunigt die Freigabe von produktionsreifen Glasfaserkabelbaugruppen.
- Spezifizieren Sie Modus (OS2/OM3/OM4/OM5), Politur (UPC/APC) und Länge für gängige Anforderungen wie LC-LC-Steckerfaser oder SC-zu-LC (schreiben als optischer Stecker SC zu LC)-Jumpers.
- Wenn Einkäufer „FO-Kabel“ oder „OFC-Stecker“ sagen, verifizieren Sie, dass sie Glasfaser (nicht Kupfer) meinen und ordnen Sie diese der korrekten LC/SC/MPO-Familie zu, um Fehlanpassungen zu vermeiden.
- Werksseitige IL/RL-Tests, Endflächenmikroskopie und Serienetikettierung sind nicht verhandelbar für einen zuverlässigen Einsatz.
Von Rechenzentren bis zu medizinischen Bildgebungssuiten bestimmt die Qualität Ihrer Glasfaserkabelbaugruppen die Signalmarge, Betriebszeit und Wartungsfreundlichkeit. Dieser Leitfaden erklärt, wie EMS-Anbieter Glasfaserkabel und Stecker spezifizieren, wie man die richtigen Glasfasersteckertypen auswählt und wie Glasfaser-Terminierungsarten Einfügedämpfung, Rückflussdämpfung und Feldzuverlässigkeit beeinflussen.

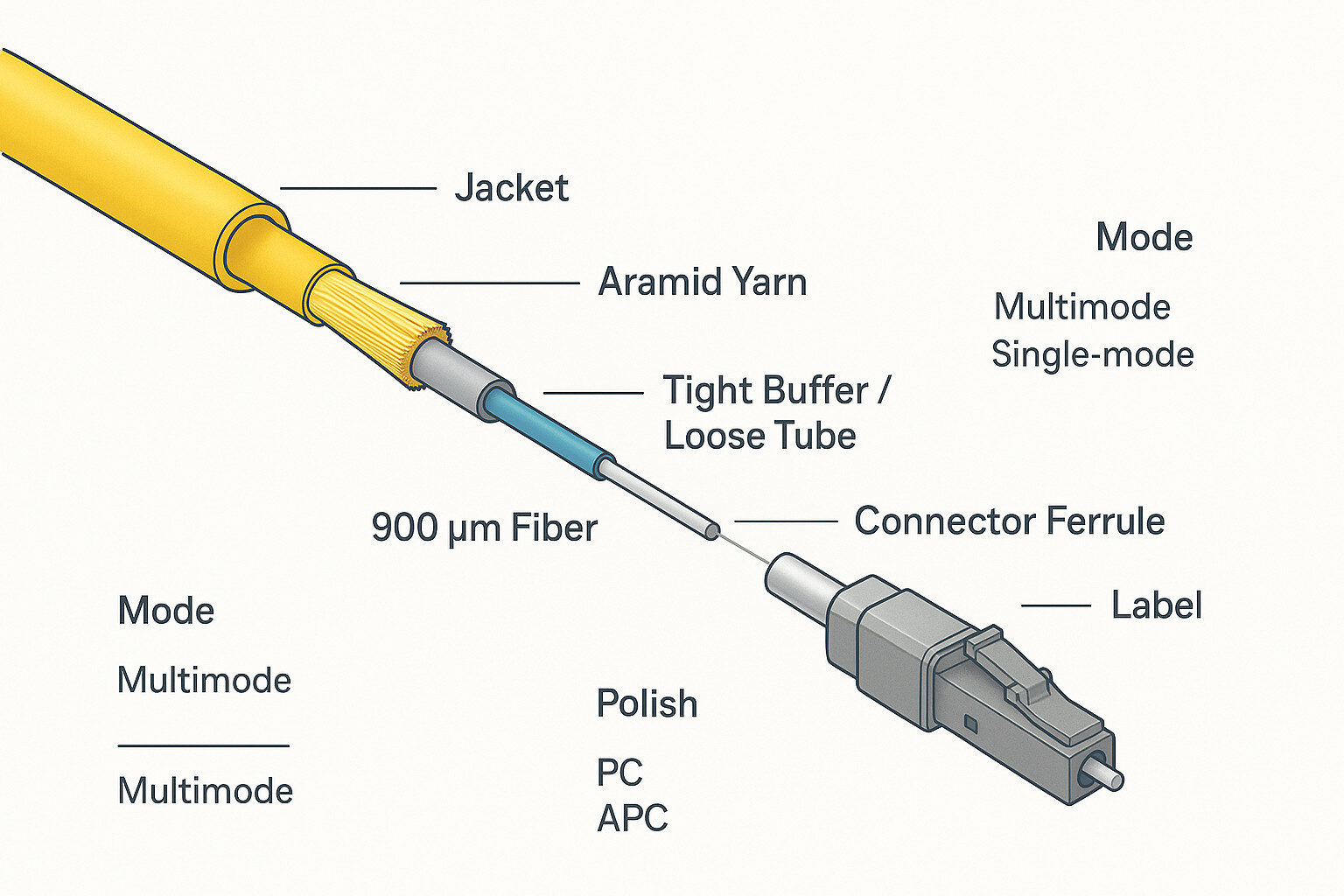

Was befindet sich in einer Glasfaserkabelbaugruppe?
Eine produktionsreife Baugruppe kombiniert die richtige Faserklasse (OS2 für große Reichweiten; OM3/OM4/OM5 für kurze Multimode-Reichweiten) mit passenden Fasersteckertypen. Wir dokumentieren Polarität, Mantelmaterial, Kennzeichnung und Testdaten, damit Ihre Techniker genau sehen, was aufgebaut wurde. Klare Stücklistenformulierungen wie „Glasfaserkabel und Stecker: LC-Duplex OS2, 2,0 mm, UPC, 10 m“ verhindern Mehrdeutigkeit.

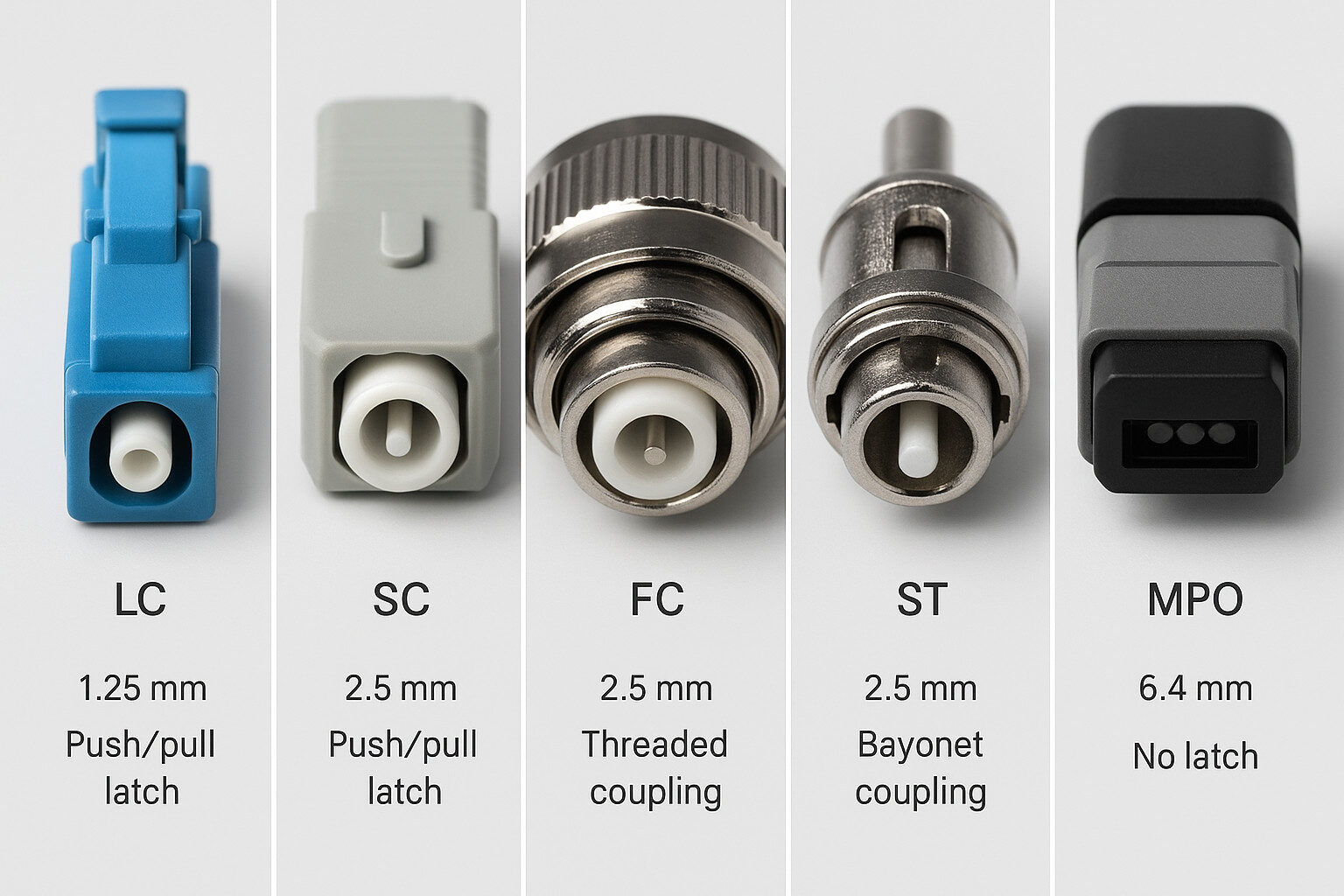

Glasfasersteckertypen, die Sie tatsächlich verwenden werden
- LC — Kleines Bauformat mit 1,25 mm Ferrule; die erste Wahl für hochverdichtete Panels und Transceiver-Käfige. Typische Anfrage: LC-LC-Steckerfaser (Duplex).
- SC — 2,5 mm Ferrule mit Push-Pull-Rastung; verbreitet in Enterprise/FTTH. Wenn ein Bestellschein optischer Stecker SC sagt, UPC vs. APC bestätigen.
- MPO/MTP — Mehrfaser-Stammkabel für parallele Optiken und Leaf-Spine-Backbones; achten Sie auf Polarität (A/B/C) und Keying.
- FC/ST — Threaded (FC) und Bajonett (ST) für Altsysteme oder Testgeräte; immer noch nützlich in Laboren und Industrieanlagen.
Glasfaser-Terminierungsarten (Wie Ihre Enden bearbeitet werden)
Glasfaser-Terminierungsarten bestimmen Dämpfung und Reflexion. Für die meisten Duplex-Verbindungen zeichnet sich UPC (Ultra Physical Contact) durch geringe Dämpfung aus; für PON/Backbone- und Hochleistungsverbindungen reduziert APC (Angled Physical Contact) Rückreflexion. Werksterminierungen können Epoxid-und-Politur, vorgepolterte Aufspleiß-Versionen oder mittels Pigtail fusiongespleißt sein—jede mit unterschiedlichen Kosten- und Feldeinsatzprofilen.
Spezifikationssprache, die Fehler vermeidet
- Modus & Güteklasse: OS2 (SM) oder OM3/OM4/OM5 (MM) mit Länge und Manteldurchmesser.
- Stecker: Benennen Sie beide Enden unter Verwendung standardmäßiger Glasfasersteckertypen (z. B. LC-LC, LC-SC). Wenn ein Käufer „OFC-Stecker“ schreibt, bestätigen Sie, dass er Glasfaserstecker meint.
- Politur & Polarität: UPC/APC und A-B-Zuordnung (oder MPO A/B/C).
- Etiketten & Berichte: Serienetiketten pro Strang, IL/RL-Testblätter und Endflächenbilder.
- Aliase: „FO-Kabel“ erscheint oft in alten Stücklisten—behandeln Sie es als Glasfaser und formulieren Sie es mit genauen Spezifikationen neu.

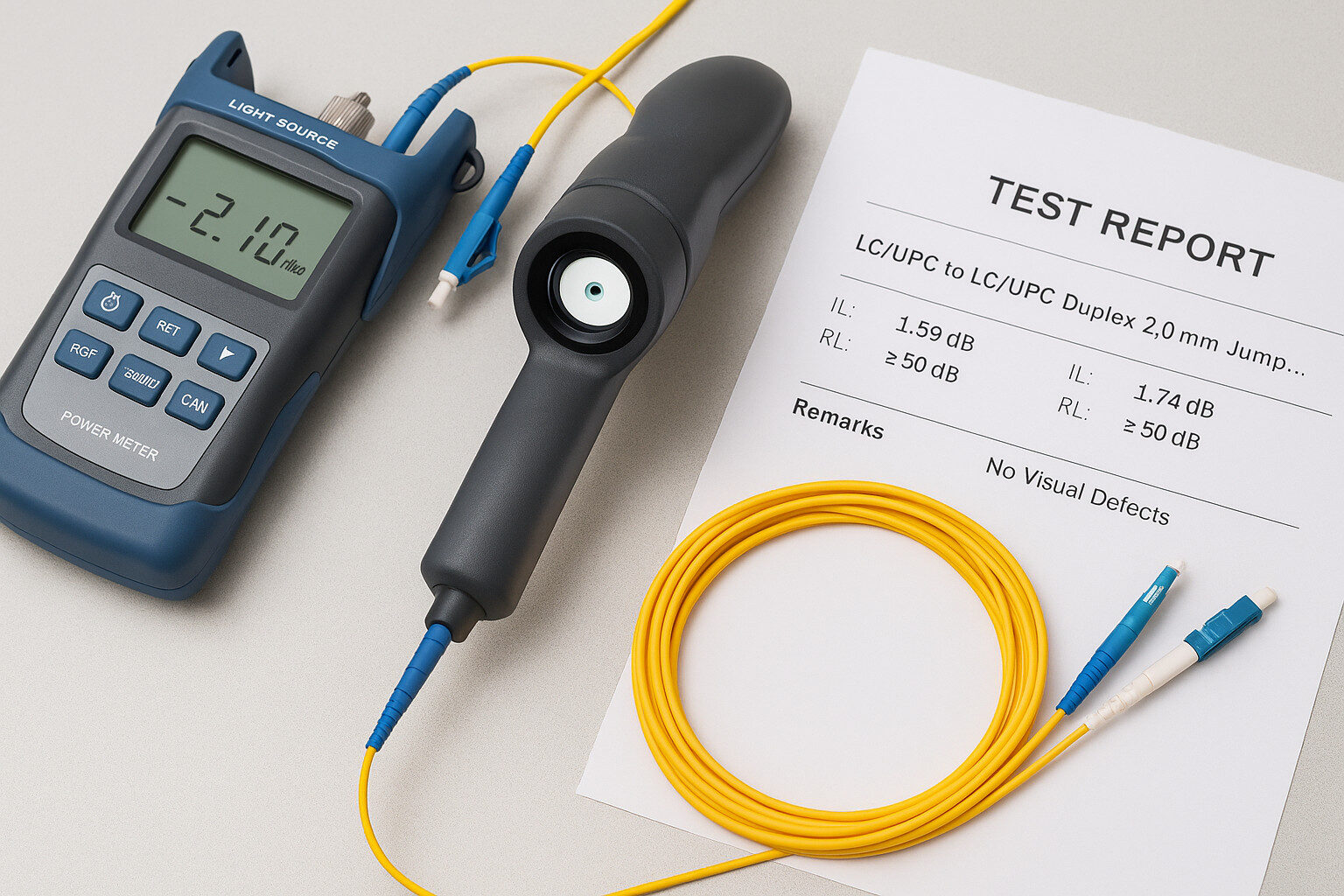

Fertigung & Test: Wie EMS Zuverlässigkeit liefert
EMS-Aufbauten sind mehr als nur das Polieren von Ferrulen. Wir kontrollieren die Kabelgeometrie, Zugfestigkeit und Biegeradius; mikroskopieren jede Endfläche; und heften IL/RL-Ergebnisse an jede Seriennummer. So kommen unsere Glasfaserkabelbaugruppen bereit für die Inbetriebnahme an, mit minimalem Aufwand vor Ort.
- Endflächeninspektion & Reinigung (IEC Pass/Fail)
- Einfüge-/Rückflussdämpfungsmessung (pro Strang, pro Polarität)
- Zug-, Biege- und Temperaturtests für raue Installationen
- Etikett + QR-Code-Zuordnung zum Aufbaunachweis
Checkliste für Einkäufer
- Bestätigen Sie Fasersteckertypen an beiden Enden (z. B. „LC-LC-Steckerfaser“ oder LC zu SC).
- Definieren Sie Politur (UPC/APC), Modus/Güteklasse, Länge, Mantel und Zugfestigkeit.
- Listen Sie Zubehör auf: Clips, Staubkappen, Etiketten und Routing-Markierungen.
- Fordern Sie IL/RL-Daten, Endflächenbilder und Garantiebedingungen mit der Lieferung an.
FAQ
F1. Sind „OFC-Stecker“ und „Glasfaserstecker“ dasselbe?
A: In den meisten Einkaufsunterlagen, ja—OFC-Stecker bezieht sich informell auf Glasfaserstecker. Wir werden sie im Angebot als standardmäßige Glasfasersteckertypen neu formulieren.
F2. Was bedeutet „optischer Stecker SC“ auf meiner Zeichnung?
A: Es spezifiziert die SC-Familie. Wir bestätigen auch UPC vs. APC Politur und Simplex/Duplex-Konfiguration.
F3. Können Sie unseren alten „FO-Kabel“-Teilenummern entsprechen?
A: Ja—senden Sie die historischen Spezifikationen und wir ordnen Ihr FO-Kabel modernen SKUs mit vollständiger IL/RL-Berichterstattung zu.

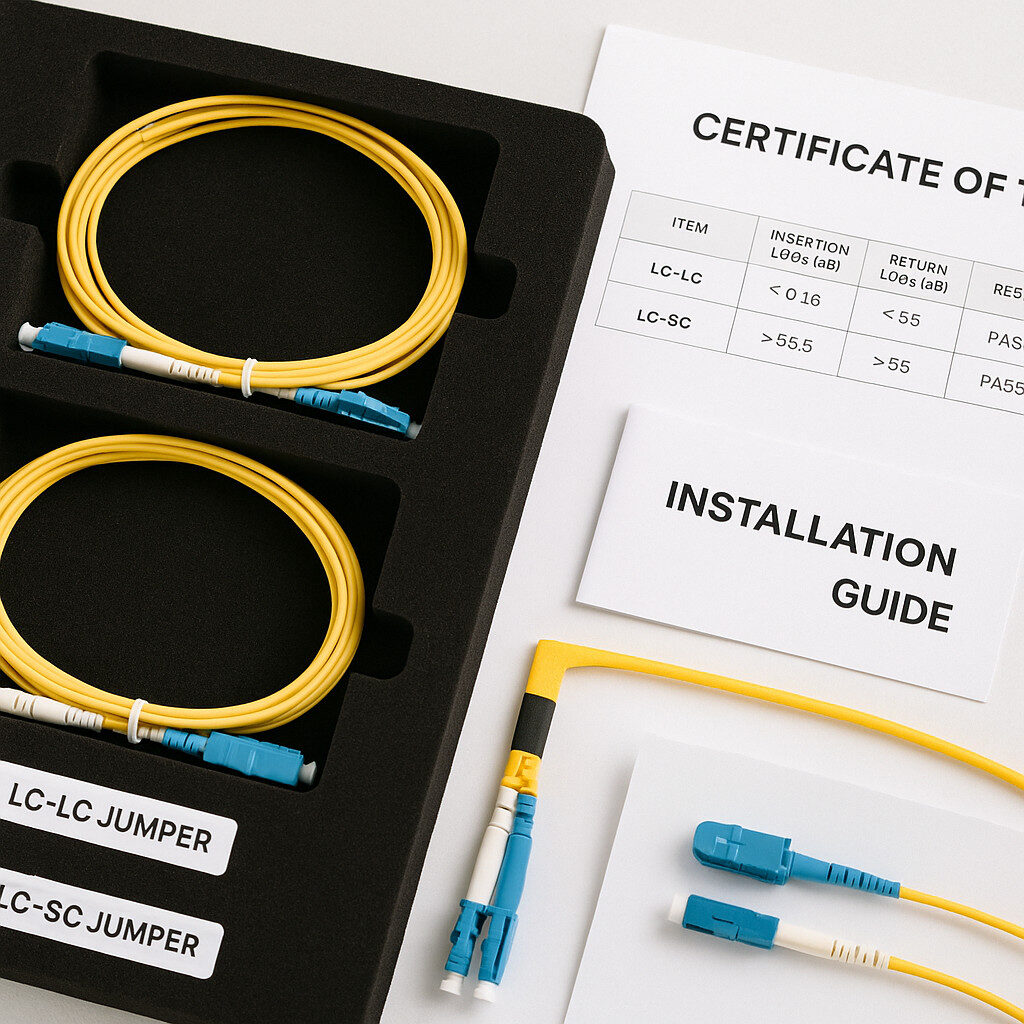

F4. Liefern Sie gemischte „Glasfaserkabel und Stecker“-Kits?
A: Absolut—vorab terminierte Harnesse, Patchfeld-Pigtails, Jumpers und Etiketten, verpackt als ein Arbeitsauftrag.
F5. Was ist der schnellste Weg zur Produktion?
A: Verwenden Sie unsere Standardspezifikationsblöcke: Modus, Länge, Mantel, Polarität und Stecker an beiden Enden. Die meisten LC/SC-Aufbauten (wie LC-LC-Steckerfaser) gehen direkt vom Angebot in den Test, ohne Nacharbeit.
TPS Elektronik fertigt und validiert Glasfaserkabelbaugruppen mit enger Prozesskontrolle—damit Ihre Teams sicher bestellen, schnell installieren und zuverlässig betreiben können.
