Points clés
- La FSP500-50FDB est une alimentation à découpage compacte de 500 W, avec correction active du facteur de puissance (PFC) et une entrée large plage 90–264 Vac, conçue pour les PC industriels, les serveurs 1U, les systèmes de communication et les plateformes d’automatisation.
- Elle présente un niveau de rendement 80 PLUS Gold, avec des valeurs typiques de 87 % / 90 % / 87 % à 20 %, 50 % et 100 % de charge, ce qui peut contribuer à réduire l’échauffement et à simplifier la gestion thermique.
- L’alimentation fournit plusieurs rails DC (+3,3 V, +5 V, +12 V, −12 V et +5 Vsb), avec une régulation serrée, une ondulation et un bruit faibles, ainsi que des fonctions de protection intégrées pour contribuer à la protection des équipements alimentés.
- Un signal Power-Good supervisé, un refroidissement interne par ventilateur 40 mm et une plage de température de fonctionnement de 0 °C à +50 °C favorisent l’exploitation en continu dans des châssis 1U à forte densité.
- Avec une MTBF spécifiée de 100 000 h et des performances CEM annoncées conformes aux limites FCC et CISPR 22 Classe B, la FSP500-50FDB convient à des systèmes industriels et serveurs déployés à l’international.

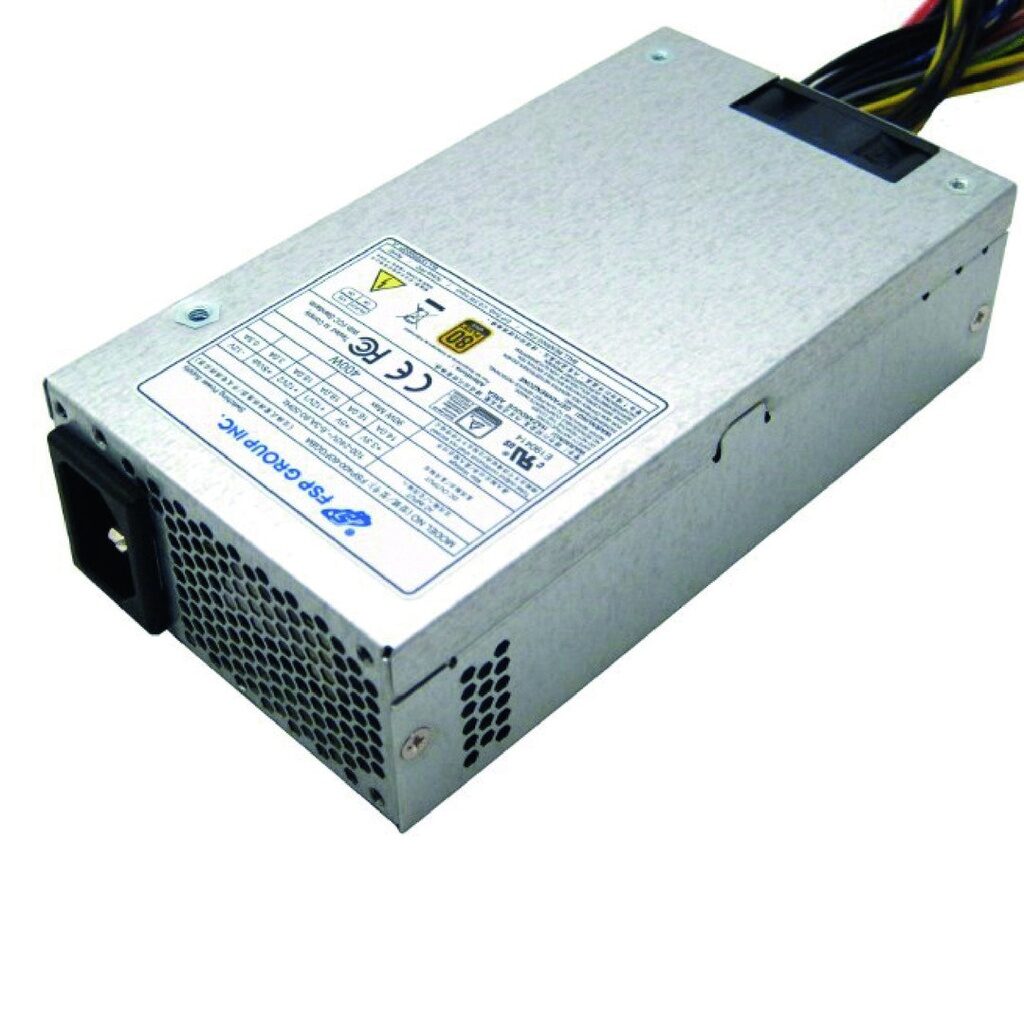

La FSP500-50FDB est une alimentation secteur (AC-line) de grade industriel, délivrant 500 W de puissance continue dans un format 1U compact. Elle s’adresse aux applications serveur, communication et automatisation, où le rendement, les protections électriques et les performances CEM constituent des critères de conception importants.
Alimentation PC industrielle compacte pour châssis 1U

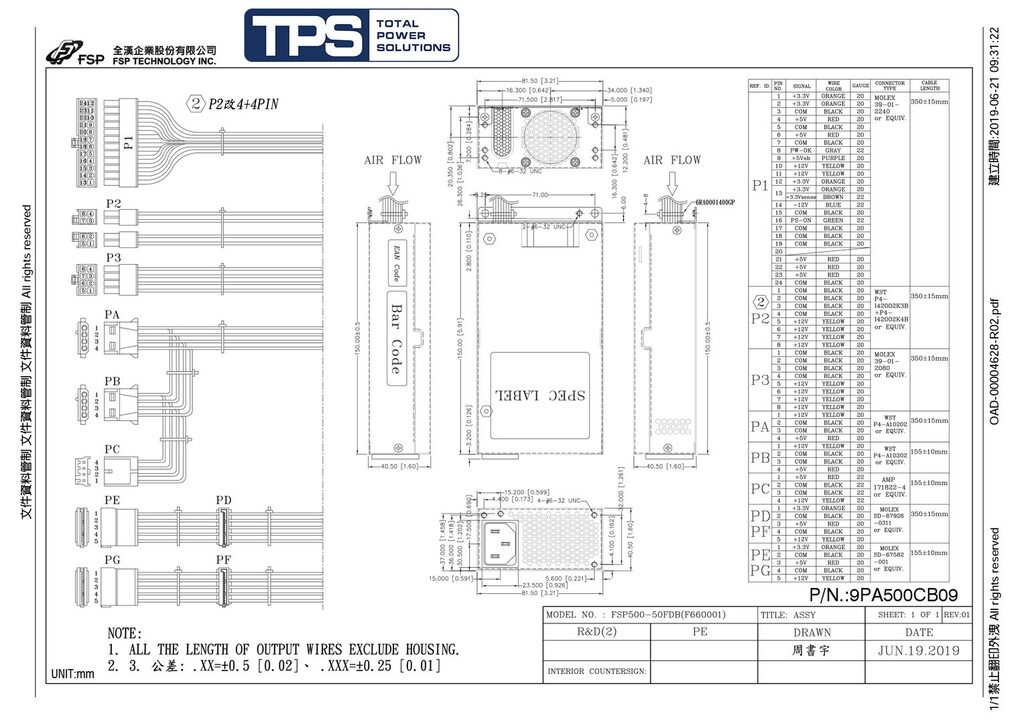

Sur la page de présentation TPS Elektronik, la FSP500-50FDB est décrite comme une alimentation ATX / IPC de 500 W destinée à l’intégration dans des châssis serveurs 1U standard et des boîtiers compacts. Elle vise des applications serveurs, communication et automatisation nécessitant une densité de puissance élevée et des performances électriques stables. La fourniture de documents de sécurité et de plans mécaniques facilite l’intégration au niveau système.
Son boîtier acier et son flux d’air de l’avant vers l’arrière (front-to-rear) la rendent adaptée aux racks à forte densité et aux armoires industrielles de faible encombrement, lorsque l’espace et la capacité de refroidissement peuvent être contraints.
Performances électriques et rendement
La FSP500-50FDB est une alimentation secteur équipée d’une correction active du facteur de puissance (PFC) conçue pour répondre aux limites de courants harmoniques de la norme EN 61000-3-2. Elle accepte une plage d’entrée de 90–264 Vac à 47–63 Hz, ce qui permet d’utiliser une seule référence dans différentes régions, sans sélection manuelle de la tension d’entrée.
D’après le datasheet, les mesures de rendement indiquent environ 87 % à pleine charge, 90 % à mi-charge et 87 % à 20 % de charge, aussi bien à 115 Vac qu’à 230 Vac, correspondant à un niveau 80 PLUS Gold. Un rendement plus élevé peut réduire les pertes thermiques, soutenir des architectures compactes et contribuer à diminuer la consommation énergétique sur des systèmes en fonctionnement continu.
Rails multi-sorties, faible ondulation et protections
La FSP500-50FDB fournit plusieurs rails de sortie DC : +3,3 V, +5 V, +12 V, −12 V et +5 Vsb. Les sorties principales sont données pour des courants jusqu’à 14 A sur +3,3 V, 16 A sur +5 V et 41 A sur +12 V. La puissance combinée +3,3 V et +5 V est limitée à 90 W, pour une puissance totale de 500 W.
L’ondulation et le bruit sont spécifiés jusqu’à 50 mVpp sur +3,3 V, +5 V et +5 Vsb, et jusqu’à 120 mVpp sur +12 V et −12 V, ce qui contribue à la stabilité d’alimentation de composants électroniques sensibles.
Les fonctions de protection intégrées incluent la protection contre les surtensions sur les rails principaux, la protection contre les courts-circuits sur l’ensemble des sorties, ainsi qu’une protection contre la surpuissance. En cas de surcharge dépassant environ 150 % de la puissance nominale, l’alimentation se met en arrêt verrouillé (latch-off) et peut redémarrer après suppression du défaut et réapplication de l’entrée AC.
Le signal Power-Good (P.G.) intégré est une sortie compatible TTL. Il s’active lorsque les tensions principales sont dans la tolérance. Le délai typique Power-Good est de 100 à 500 ms, avec un temps d’alerte minimal de 1 ms avant perte de régulation, afin de soutenir des séquences de démarrage et d’arrêt maîtrisées au niveau système.
Refroidissement, plage de température et fiabilité
La gestion thermique est assurée par un ventilateur interne 40 mm / 12 V, qui aspire l’air via la façade perforée et le fait circuler sur les éléments dissipateurs internes. La plage de température de fonctionnement spécifiée est de 0 °C à +50 °C, et la plage de stockage de −40 °C à +80 °C. Les limites d’humidité vont jusqu’à 85–95 % sans condensation. L’unité est également conçue pour répondre à des exigences de vibrations et de chocs typiques des environnements industriels.
Les calculs de fiabilité basés sur MIL-HDBK-217 indiquent une MTBF de 100 000 h à 25 °C, à pleine charge et en conditions d’entrée nominales, ce qui soutient une exploitation à long terme dans des systèmes serveurs et d’automatisation 24/7.
CEM, sécurité et conformité internationale
La FSP500-50FDB est conçue pour répondre à des exigences CEM et de sécurité courantes en vue d’un déploiement international. Les informations du datasheet indiquent une conformité aux limites FCC Part 15 et CISPR 22 Classe B, à 115 Vac comme à 230 Vac. L’alimentation satisfait également des exigences de rigidité diélectrique de 1800 Vac entre primaire et secondaire (ou châssis) et respecte les limites de courant de fuite spécifiées à 264 Vac, en appui d’une utilisation dans des installations industrielles et professionnelles.
Applications typiques
- Serveurs 1U et systèmes de stockage nécessitant une alimentation à découpage 500 W compacte et à haut rendement
- PC industriels et passerelles edge intégrés dans des armoires à espace contraint ou des boîtiers muraux
- Équipements de communication et de réseau recherchant une faible ondulation et des protections électriques intégrées
- Contrôleurs d’automatisation, PLC et systèmes de motion control conçus pour un fonctionnement continu et une séquence de mise sous tension maîtrisée
Conclusion
La FSP500-50FDB associe un format 1U compact, une PFC active et un niveau de rendement 80 PLUS Gold à un ensemble complet de protections électriques et à une conformité CEM annoncée pour un usage international. Grâce à sa large plage d’entrée, ses rails de sortie régulés et une conception orientée fonctionnement continu, cette alimentation à découpage 500 W est adaptée aux équipes d’ingénierie développant des PC industriels, des équipements de communication et des systèmes d’automatisation nécessitant une alimentation stable dans des environnements exigeants.
