EA-PU 10000 6U 60 kW programmierbare DC-Stromversorgung für RFQ-sichere Hochleistungsprüfstände und Prozesssysteme

Warum diese 6HE-DC-Stromversorgung im BoFu-RFQ relevant ist

Am unteren Ende des Funnels fragt der Kunde nicht mehr, ob programmierbare DC-Leistung grundsätzlich verfügbar ist. Er prüft, ob ein ausgewähltes Produkt spezifiziert, beschafft, installiert, in Betrieb genommen und langfristig betrieben werden kann, ohne versteckte Projektrisiken zu erzeugen. Die EA-PU 10000 6U Klasse adressiert Hochleistungs-DC-Quellen mit bis zu 60 kW pro 6HE-Gerät, dreiphasigem AC-Eingang, hoher Effizienz, programmierbaren Betriebsarten und skalierbarem Parallelbetrieb. Damit eignet sie sich für Projekte, in denen ein Desktop-Netzgerät deutlich zu klein ist und eine komplett kundenspezifische Stromversorgung zu viel Engineering-Zeit beanspruchen würde.

Für den Einkauf ist Lieferantensicherheit entscheidend. Eine Bestellung über eine 60-kW-programmierbare DC-Quelle umfasst häufig Zubehör, Schnittstellenkarten, Kühlentscheidung, Dokumentation, Logistik und manchmal passende elektronische Lasten oder bidirektionale Module. TPS hilft, daraus einen kontrollierten RFQ-Prozess zu machen: Betriebsbereich bestätigen, passende Ausgangsklasse auswählen, Luft- oder Wasserkühlung bewerten, Kommunikationsanforderungen verifizieren und Lieferung mit dem Projektplan abstimmen.

Für Elektroingenieure und Integratoren liegt der Wert in der steuerbaren Ausgangsleistung. Die Geräteklasse unterstützt CV, CC, CP und CR mit schnellem Übergang, digitaler 16-Bit-Regelung und Fernsteuerung über Standard- und Optionsschnittstellen. Damit lassen sich reproduzierbare Testsequenzen, Prozessleistungssteuerung, automatisierte Validierung und skalierbare Racks realisieren, bei denen mehrere Geräte wie eine koordinierte DC-Quelle arbeiten. Für Schaltschrankbauer zählen Baugröße, rückseitige Kupferanschlüsse, AC-Einspeisung, Luftführung, Gewicht, IP20-Umgebung, Sicherheitsbetrachtung und Wartungszugang.

Auswahllogik: Spannung, Strom, Leistung und Autoranging

Der erste Auswahlschritt ist nicht der Modellname, sondern das Betriebsprofil. Definieren Sie maximale Spannung, maximalen Strom, typischen Arbeitspunkt, transienten Verlauf, Einschaltdauer, benötigte Regelungsart und mögliche spätere Erweiterung. Ein 60-kW-Netzgerät kann elektrisch ungeeignet sein, wenn die Spannungsklasse zu niedrig, der Strombereich zu eng oder das Kühlkonzept mit dem Aufstellort nicht kompatibel ist. Die EA-PU 10000 6U Familie deckt Ausgangsklassen von 0-360 V bis 0-2000 V sowie Strombereiche von 0-80 A bis 0-480 A ab. Die Leistungsgrenze liegt bei 60 kW, die verfügbare Spannungs-/Stromkombination hängt jedoch vom Modell ab.

Autoranging ist ein zentrales Auswahlargument. Statt eines engen rechteckigen Ausgangsfensters nutzt die Versorgung eine flexible, leistungsgeregelte Ausgangsstufe, mit der ein breiterer Spannungs-/Stromarbeitsbereich genutzt werden kann. Praktisch kann ein Gerät mehrere Testbedingungen oder Prozesspunkte abdecken, die sonst unterschiedliche Festbereichsnetzteile erfordern würden. Das ist relevant beim Test von EV-Komponenten, Wechselrichtervalidierung, Brennstoffzellensimulation, Elektrolyseentwicklung und End-of-Line-Prüfung, wo Profile selten dauerhaft an einem einzelnen Betriebspunkt bleiben.

Für ein belastbares RFQ sollten Engineering-Teams mindestens drei Arbeitspunkte bereitstellen: nominal, maximale Belastung und minimal nutzbarer Ausgang. Bei automatisierten Tests sollten zusätzlich Dynamik, Genauigkeit, Ripple-Anforderungen und Schnittstellenbefehle angegeben werden. Bei Prozessleistung sind Einschaltdauer, Umgebungstemperatur, Kühlverfügbarkeit und Servicekonzept wichtig. TPS kann diese Bedingungen prüfen und einordnen, ob eine konkrete EA-PU 10500-360 6U, EA-PU 10750-240 6U, EA-PU 11000-160 6U oder eine Hochvoltvariante passt.

Regelarten, die Engineering im RFQ benennen sollte

Für einen sauberen technischen Vergleich sollte klar sein, ob das System überwiegend in Konstantspannung, Konstantstrom, Konstantleistung oder Konstantwiderstand arbeitet. CV ist typisch für die Versorgung von Prüflingen. CC und CP sind häufig in Prozessleistung und Testprofilen. CR kann in Simulationen oder definierten Verhaltensmodellen nützlich sein. Der schnelle Übergang zwischen Betriebsarten hilft, stabile Regelung zu erhalten, wenn der Prüfling von einem Arbeitsbereich in einen anderen wechselt. Das ist wichtig bei DC/DC-Wandlern, Traktionsumrichtern, Relais, Schützen, Sicherungen, PV-Wechselrichtern und wasserstoffbezogenen Prozessanlagen.

EA-PU 10000 6U Modellmatrix und TPS-Shop-Links

Die folgende Modellmatrix dient dem RFQ-Screening. Sie unterstützt Einkauf und Engineering dabei, die richtige Spannungs-/Stromklasse schnell vorzuselektieren und zwischen Standardvariante und wassergekühlter Variante zu unterscheiden. Luftkühlung ist naheliegend, wenn Schaltschrankraum, Luftführung und HVAC die Wärme sicher abführen. Wasserkühlung kann bei dichter Mehrgeräteintegration oder in Prozessumgebungen mit klar definiertem Thermomanagement sinnvoll sein.

Benötigt ein Projekt mehr als ein Gerät, unterstützt TPS nicht nur eine Einzelbestellung, sondern auch eine skalierbare Konfiguration. Für abgestimmte Lastpfade oder bidirektionale Prüfstände sollten die EA-PUL 10000 6U regenerative DC-Last und AC/DC bidirektionale Leistungsmodule in die gleiche Leistungsarchitektur-Diskussion einbezogen werden.

Integration, Installation, Schnittstellen und Kühlung

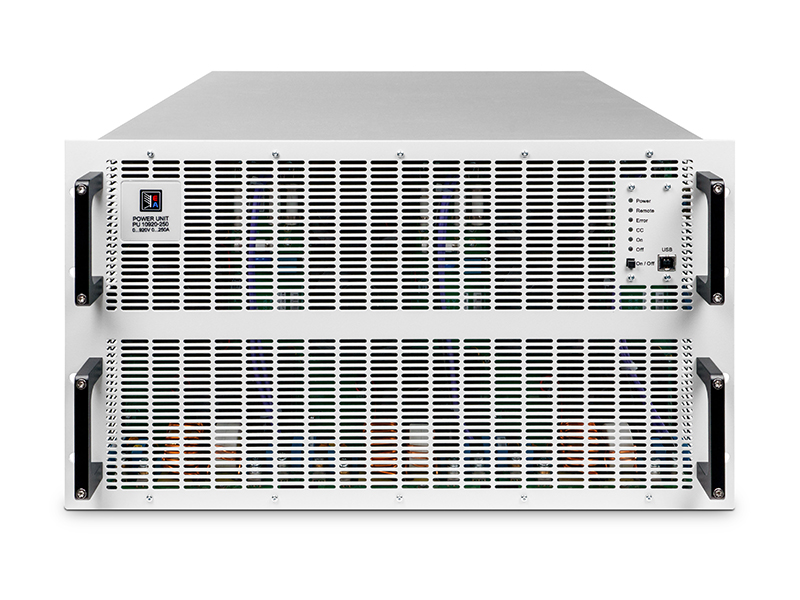

Eine 6HE-programmierbare DC-Stromversorgung muss als Systemkomponente betrachtet werden, nicht als loses Laborgerät. Die Bauform ist für 19-Zoll-Umgebungen ausgelegt, mit 483 mm x 266 mm x 668 mm Gehäuseabmessungen und einer erforderlichen Gesamttiefe von mindestens 818 mm. Das Gewicht liegt bei etwa 76 kg in der Standardversion und etwa 82 kg mit Wasserkühlung. Schaltschrankbauer sollten daher Rackschienen, Wartungszugang, Hebe- und Einbaumethode, rückseitige Kabelradien, Berührungsschutz der Kupferschienen, AC-Zuleitung, PE-Anbindung und Luftwege prüfen, bevor Zeichnungen freigegeben werden.

Kühlung ist häufig der Punkt, an dem RFQs spät scheitern. Standardvarianten nutzen erzwungene Luftführung von vorne nach hinten mit temperaturgeregelten Lüftern. Das ist passend, wenn Schaltschranklayout und Raumklimatisierung die Wärme abführen können. Wassergekühlte Versionen ergänzen Wasserzulauf und -rücklauf und sind sinnvoll, wenn mehrere 60-kW-Geräte dicht in einem Rack sitzen oder die Wärmebelastung des Raums reduziert werden muss. TPS kann luft- und wassergekühlte Varianten im Gesamtkontext bewerten, inklusive 19-Zoll-Schrankthemen wie dem Sentinel-Y 42U 19-Zoll-Leistungsschrank und mechanischer Integration aus 6HE 19-Zoll-Chassis-Netzteilintegration.

Auf der Steuerungsseite stehen standardmäßig USB, Ethernet, analoge Schnittstelle, Master-Slave-Bus, Share-Bus und Front-USB zur Verfügung. Optional können CAN, CANopen, RS232, Profibus, EtherCAT, Profinet, Modbus und zusätzliche Ethernet-Konfigurationen relevant sein. Damit passt die Versorgung in PLC-basierte Linien, automatisierte Prüfsysteme, Laborsoftware und kundenspezifische Leitsysteme. SCPI, ModBus, LabVIEW- und IVI-Treiber können Engineering-Aufwand reduzieren, wenn bestehende Testsoftware angebunden werden muss.

Anwendungsfit: Elektrolyse, EV-Komponenten, Brennstoffzellen, PV und Produktionstest

Die EA-PU 10000 6U Klasse passt zu Anwendungen, in denen hohe Leistung programmierbar, reproduzierbar und in eine kontrollierte Test- oder Prozessumgebung integriert sein muss. In der Wasserstoff-Elektrolyseentwicklung kann die Versorgung als steuerbares DC-Leistungssystem mit CC-, CP- oder CV-Verhalten eingesetzt werden, um Betriebspunkte nachzustellen und Stack- oder Subsystemverhalten zu prüfen. Benötigt ein Projekt mehrere Geräte, lässt sich die Systemleistung durch Parallelbetrieb erhöhen, während Master-Slave-Bus und Share-Bus den Betrieb als eine Quelle unterstützen.

Beim Test elektrischer Fahrzeugkomponenten kann die Stromversorgung Eingänge von Traktionsumrichtern, DC/DC-Wandlern, Sicherungen, Relais, Schützen und weiteren Hochvolt-Prüflingen versorgen. Die Funktionsgenerator-Option und das programmierbare Regelverhalten helfen, reale Betriebsprofile konstanter abzubilden als manuelle Netzgeräteinstellungen. Bei der Brennstoffzellensimulation ermöglicht die programmierbare Ausgangscharakteristik reproduzierbares Quellenverhalten inklusive Schutzfunktionen. Bei PV-Wechselrichtertests unterstützen Hochvoltvarianten Solar-Array-Simulationsabläufe, und TPS kann passende Lasten oder regenerative Testinfrastruktur mitbetrachten.

Auch Produktionstests profitieren von programmierbarer Präzision. Relais- und Schützhersteller benötigen definierte Spannungs-/Stromprofile, Schwellwerterkennung, Stromtragfähigkeitsprüfungen und dokumentierte Prüfdaten. Automatisierte Systeme profitieren von isolierten Kommunikationsschnittstellen und Standardtreibern. Für kleinere Entwicklungsplätze oder Serviceaufgaben, bei denen eine 60-kW-Rackeinheit zu groß ist, kann TPS auch Desktop-Geräte wie das EA-PS 3200-02 C programmierbare DC-Tischnetzgerät oder die EA-PSI 9000 DT programmierbaren DC-Tischnetzgeräte einordnen.

Normen, Zuverlässigkeit und RFQ-Dokumentation

Für globale B2B-Projekte sind Normen und Dokumentation kaufmännische Entscheidungsfaktoren. Die EA-PU 10000 6U Klasse wird mit Sicherheitsreferenzen wie EN 61010-1, IEC 61010-1, UL 61010-1, CSA C22.2 No. 61010-1 und BS EN 61010-1 sowie EMV-Referenzen wie EN 55011 Klasse A Gruppe 1, CISPR 11 Klasse A Gruppe 1, FCC 47 CFR Part 15B Klasse A und EN 61326-1 angegeben. Diese Informationen sind für Einkaufsteams wichtig, die technisch ähnliche Angebote vergleichen, und für Schaltschrankbauer, die die Gesamtanlage, den Prüfstand oder die Prozessinstallation dokumentieren müssen.

Zuverlässigkeit hängt außerdem von korrekter Anwendung ab. Zu prüfen sind Betriebsumgebung, 0-50 °C Temperaturbereich, nicht kondensierende Feuchte, Höhenlimit, Verschmutzungsgrad, Schutzklasse, IP20 und Kühlweg. Schutzfunktionen wie einstellbare OVP, OCP, OPP und Übertemperaturabschaltung reduzieren Risiken, ersetzen aber keine systemgerechte Planung. Bei Hochvoltsystemen sollten RFQs auch Isolationsanforderungen, Berührungsschutz, Not-Aus-Konzept, Erdung, Remote-Sense-Verdrahtung und Wartungsabläufe enthalten.

TPS kann diese Themen vor der Bestellung klären. Das ist besonders wertvoll, wenn mehrere Rollen beteiligt sind: Einkauf benötigt Preis und Lieferzeit, Engineering benötigt Daten und Kommunikationsdetails, Schaltschrankbau braucht mechanische und thermische Randbedingungen, Integratoren benötigen Systemverhalten und Schnittstellendokumentation. Ein gut vorbereitetes TPS-RFQ reduziert Rückfragerunden und erhöht die Wahrscheinlichkeit, dass die erste vorgeschlagene Konfiguration technisch und kommerziell tragfähig ist.

Wie TPS Produktlieferung, Alternativen und Projektausführung unterstützt

TPS positioniert dieses Thema nicht als allgemeine Markenbeschreibung. Entscheidend ist, ob TPS das passende programmierbare DC-Leistungsprodukt, eine geeignete äquivalente Lösung und die Projekthilfe für die reale Integration liefern kann. Für 60-kW-Rackleistung unterstützt TPS bei Modellauswahl, Zubehörklärung, Schnittstellenplanung und Koordination mit verwandten Leistungsprodukten. Wird ein kompletter Leistungsschrank benötigt, kann TPS auch Gehäuse, Verdrahtung, Kühlung, Servicezugang und Integrationsunterstützung besprechen.

Viele RFQs starten nur mit Zielspannung und Leistung. TPS kann daraus eine vollständige Spezifikation entwickeln: Spannungsklasse, Stromklasse, AC-Eingang, Kühlung, benötigter Feldbus, Softwaresteuerung, Schutzgrenzen, Racklayout, Parallelskalierung, Lieferort und Dokumentationsanforderungen. Wenn Kunden verschiedene marktübliche Versorgungsklassen vergleichen, hält TPS die Diskussion bewusst auf technischem Fit, Verfügbarkeit, Integrationsrisiko und Projektausführung statt auf Markenwerbung.

Für verwandte Subsysteme unterstützt TPS auch DIN-Schienen-Netzteile für Steuerungsbereiche, etwa kompakte TPS010-100W GP Serie Schaltnetzteile, TPS030-130W Pro Serie 24V DIN-Schienen-Netzteile und TPS100-320W Peak DR+ DIN-Schienen-Netzteile. Für Hochleistungs-Testökosysteme können außerdem 750V bidirektionale Leistungsmodule und regenerative Lastpfade in die Architektur einbezogen werden.

Für den nächsten Schritt senden Sie TPS Ihr Betriebsprofil und die Projektgrenzen über die TPS-Seite für programmierbare Leistungslösungen. TPS kann prüfen, ob eine gelistete EA-PU 12000-80 6U, eine wassergekühlte Variante, ein paralleler Schrankaufbau oder eine alternative Architektur besser zu Ihrem RFQ passt.

RFQ-Checkliste für schnellere technische Klärung

Nutzen Sie die folgende Checkliste, wenn Sie TPS für ein Angebot oder eine Lösungsberatung kontaktieren. Sie hilft TPS, technisch passend zu antworten statt nur einen generischen Preis zu liefern.

• Benötigter Spannungsbereich, Strombereich und maximale Leistung.
• Typische Arbeitspunkte und geplanter Erweiterungsbedarf.
• Bevorzugte Ausgangsklasse inklusive Luft- oder Wasserkühlung.
• AC-Infrastruktur, Schrankstandort, Umgebungstemperatur und Kühlgrenzen.
• Regelungsanforderungen: CV, CC, CP, CR, dynamisches Profil, Funktionsgenerator oder Simulation.
• Benötigte Schnittstellen: Ethernet, USB, Analog, CAN, Profinet, EtherCAT, Modbus, Profibus oder weitere Automatisierungsanforderungen.
• Parallelbetrieb, Rackanzahl, Schrankkonzept und Wartungszugang.
• Dokumentation, Normen, Lieferregion, Projektterminplan und Einkaufsprozess.

Programmierbare Leistungslösung bei TPS anfragen

FAQ

Welche EA-PU 10000 6U Variante passt zu meinem RFQ?

Wählen Sie nach Betriebsfenster, nicht nur nach Maximalspannung. Klären Sie Spannung, Strom, Leistung, Regelungsart, Ripple, Kühlung und Schnittstellen. TPS kann Ihr Betriebsprofil prüfen und ein passendes Modell oder eine äquivalente Lösung vorschlagen.

Wann ist Wasserkühlung sinnvoll?

Wasserkühlung ist sinnvoll bei hoher Schaltschrankdichte, begrenzter Raumkühlung oder vorhandener Flüssigkühlungsinfrastruktur. Luftkühlung ist oft einfacher, wenn Front-Heck-Luftführung und HVAC ausreichend dimensioniert sind.

Können mehrere 60-kW-Geräte parallel betrieben werden?

Ja. Die Geräteklasse unterstützt Parallelbetrieb mit Master-Slave-Bus und Share-Bus. Bei Mehrgerätesystemen kann TPS Schranklayout, Kupferverbindungen, Steuerungsverhalten und Sicherheitsdokumentation prüfen.

Kann TPS eine komplette Prüfstands-Leistungsarchitektur unterstützen?

Ja. TPS kann programmierbare DC-Netzgeräte, regenerative Lasten, bidirektionale Module, Schrankthemen, DIN-Schienen-Steuerungsversorgung und projektspezifische Beratung für globale B2B-Kunden unterstützen.

Welche Informationen benötigt TPS für ein hilfreiches Angebot?

Senden Sie Spannungs-/Stromprofil, Leistungsbedarf, Kühlpräferenz, Schnittstellen, Anwendung, Lieferregion, Dokumentationsanforderungen und Terminplan. Starten Sie über die TPS-Seite für programmierbare Leistungslösungen.
