Für Systemintegratoren, Schaltschrankbauer und Beschaffungsingenieure reicht eine einfache Metallbox oft nicht aus, um empfindliche elektronische Systeme in industriellen Umgebungen zu schützen.
Neben mechanischer Stabilität spielen thermisches Management und elektromagnetische Verträglichkeit (EMV) eine zentrale Rolle. EMV-19-Zoll-Schränke sind dafür ausgelegt, diese Anforderungen zu unterstützen und können dazu beitragen, Automatisierungs-, Kommunikations- und Stromversorgungssysteme vor äußeren Einflüssen zu schützen.
Das TPS 15U 19-Zoll-Industriegehäuse ist ein freistehender Schaltschrank für industrielle Anwendungen. Durch seine modulare Bauweise, ein integriertes Erdungskonzept und vorkonfigurierte Komponenten eignet er sich für den Einsatz in Steuerungs- und Infrastrukturumgebungen.
Was ist ein EMV-19-Zoll-Schrank?
Ein EMV-19-Zoll-Schrank ist ein Gehäuse, das entwickelt wurde, um elektromagnetische Störungen zu reduzieren.
In industriellen Anwendungen, in denen beispielsweise Frequenzumrichter (VFDs), Leistungselektronik und Kommunikationssysteme parallel betrieben werden, können elektromagnetische Einflüsse die Signalqualität beeinträchtigen. EMV-Schränke dienen dazu, diese Effekte zu begrenzen.
Typische Merkmale:
- Leitfähige Dichtsysteme für durchgehenden elektrischen Kontakt
- Elektrische Verbindung von Türen, Seitenwänden und Rahmen
- Abschirmwirkung ähnlich einem Faradayschen Käfig
- 19-Zoll-Standard gemäß IEC 60297
Damit wird die Integration standardisierter Komponenten unterstützt.

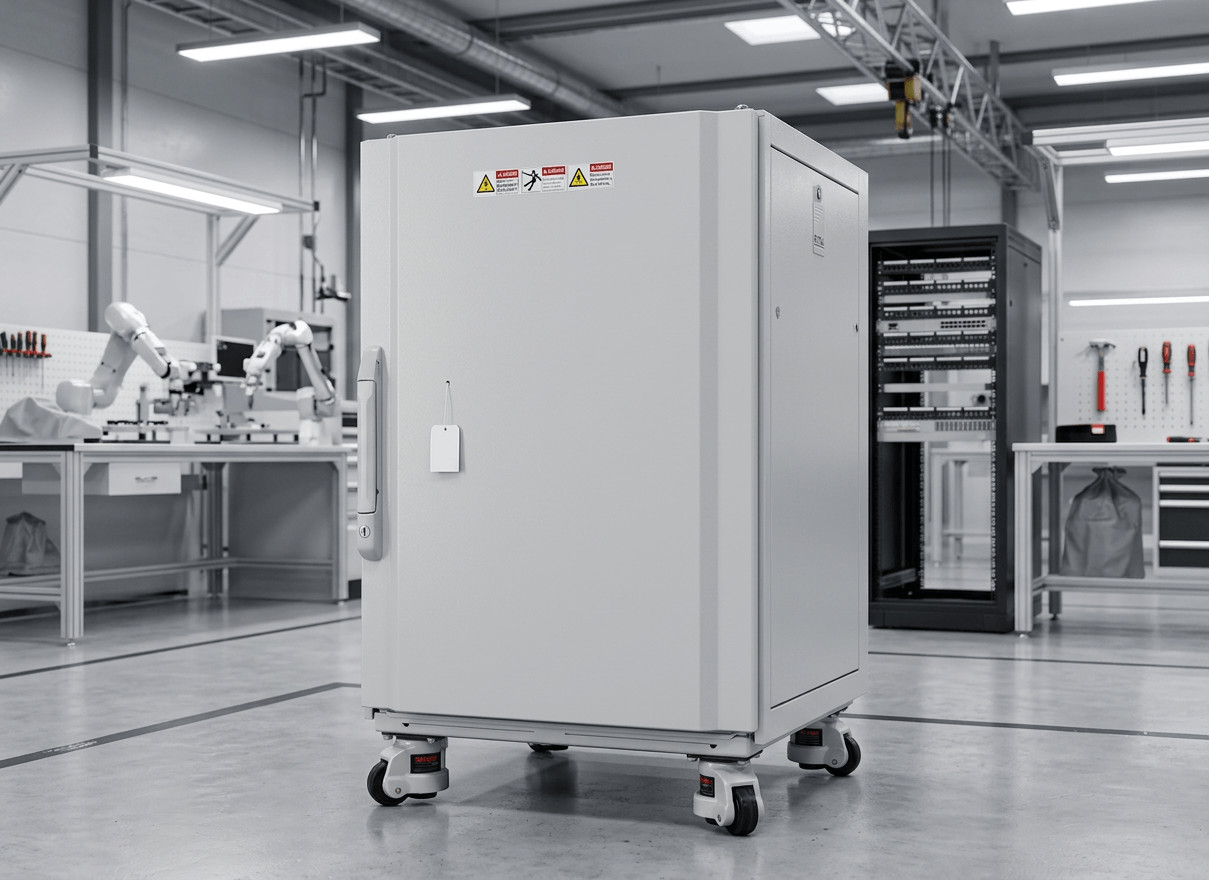

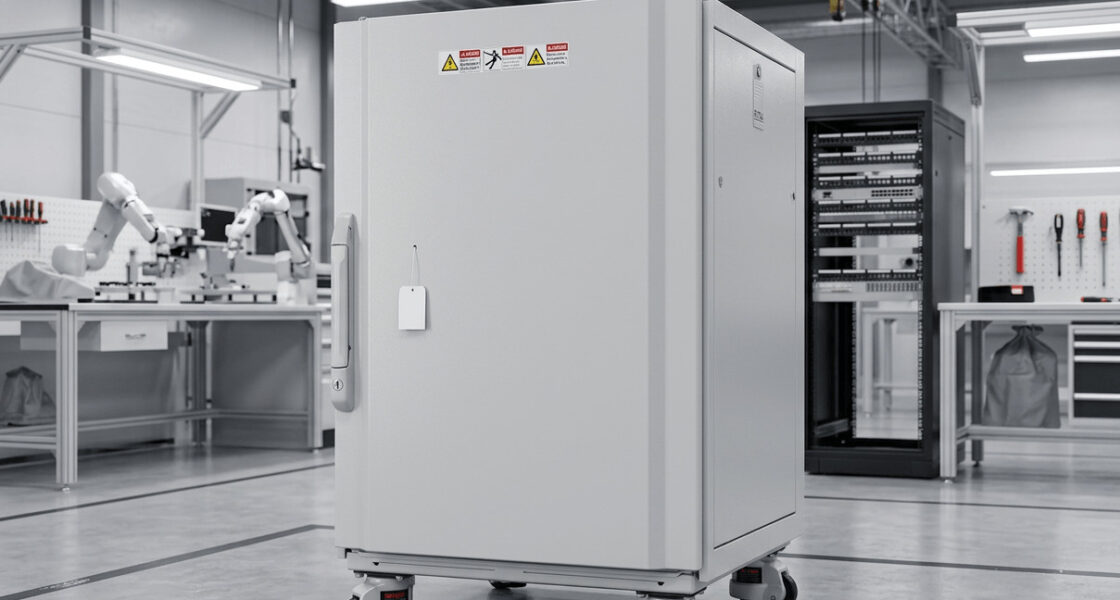

Überblick: TPS 15U 19-Zoll-Industriegehäuse
Das Gehäuse besteht aus Stahlblech mit pulverbeschichteter Oberfläche (RAL 7035) und ist für den industriellen Einsatz ausgelegt.
Wesentliche Eigenschaften:
- Freistehende Bauform für flexible Aufstellung
- Modulares Design für unterschiedliche Konfigurationen
- Ausgelegt für höhere statische Lasten
- Optional mit Rollen (GD-80 mit Fuma-Lagern) für mobile Anwendungen
Der Schrank kann beispielsweise als SPS-Schrank oder für industrielle Steuerungs- und Verteilungssysteme eingesetzt werden.
3HE- und 4HE-Ausführungen
Der Schrank ist in unterschiedlichen Innenkonfigurationen erhältlich, um verschiedene Anforderungen abzudecken.

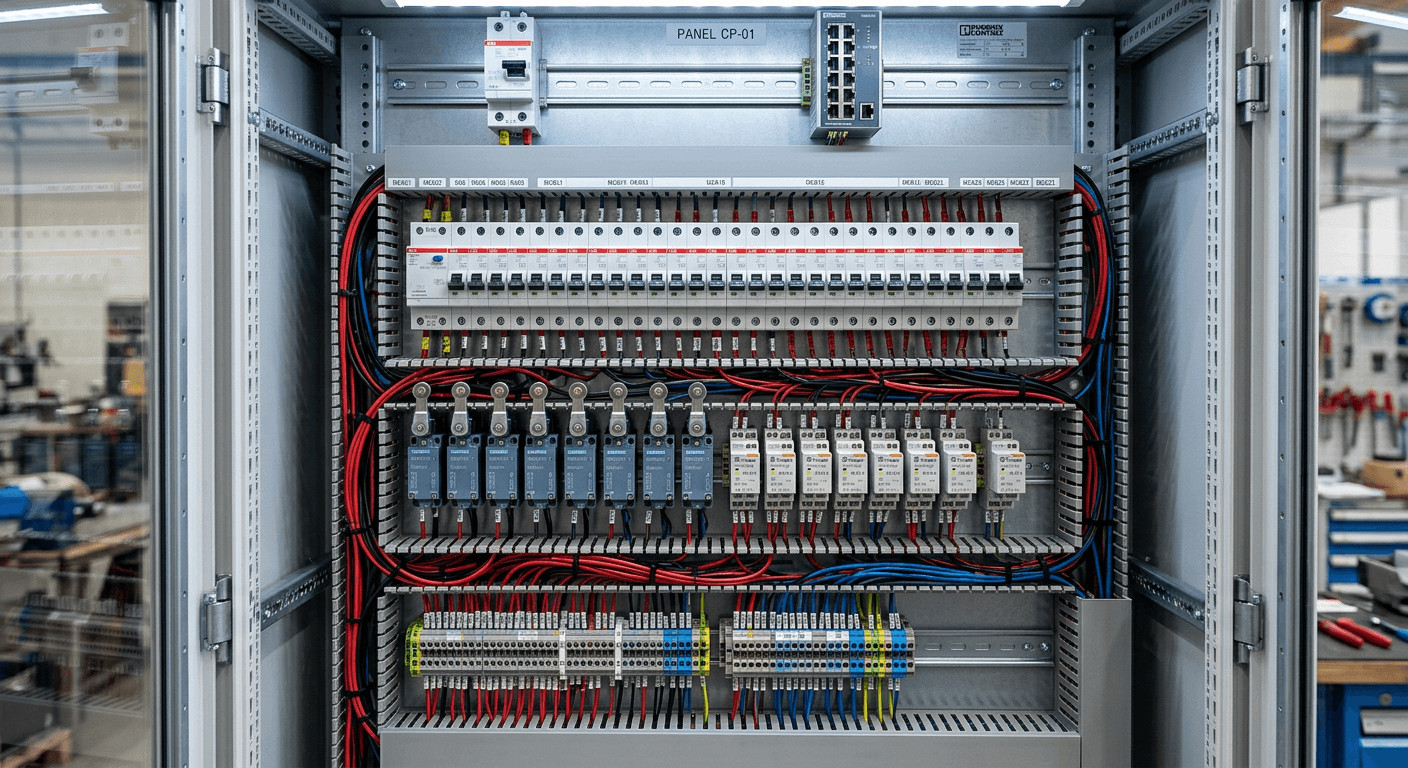

3HE-Version
- Mehrere Montageeinheiten (3 × 3HE)
- Integrierte Komponenten wie Türpositionsschalter, Relais und Schutzschalter
- Nettogewicht ca. 110 kg
4HE-Version
- Konfiguration mit 2 × 4HE
- Angepasste Komponentenaufteilung
- Nettogewicht ca. 125 kg
Beide Varianten verfügen über eine 4,0 mm starke Erdungskupferplatte als Bestandteil des EMV-Konzepts.
Für größere Installationen sind zusätzlich Varianten wie 24U und 42U verfügbar.
Mechanisches Design und Schutzart IP54
Das Design berücksichtigt sowohl Wartungszugang als auch mechanische Stabilität.
Merkmale:
- Front- und Rücktüren mit verstärkter Konstruktion
- Öffnungswinkel bis zu 150°
- Verriegelungssystem mit Stangenverschluss
- Integrierte Türstopper zur Fixierung
Die Schutzart IP54 kann dazu beitragen, das Eindringen von Staub zu reduzieren und Schutz gegen Spritzwasser zu bieten.
Weitere Ausstattungsmerkmale:
- Abnehmbare obere und untere Abdeckungen
- Kabelmanagement (Kabelrinne)
- Hebepunkte für Transport und Installation

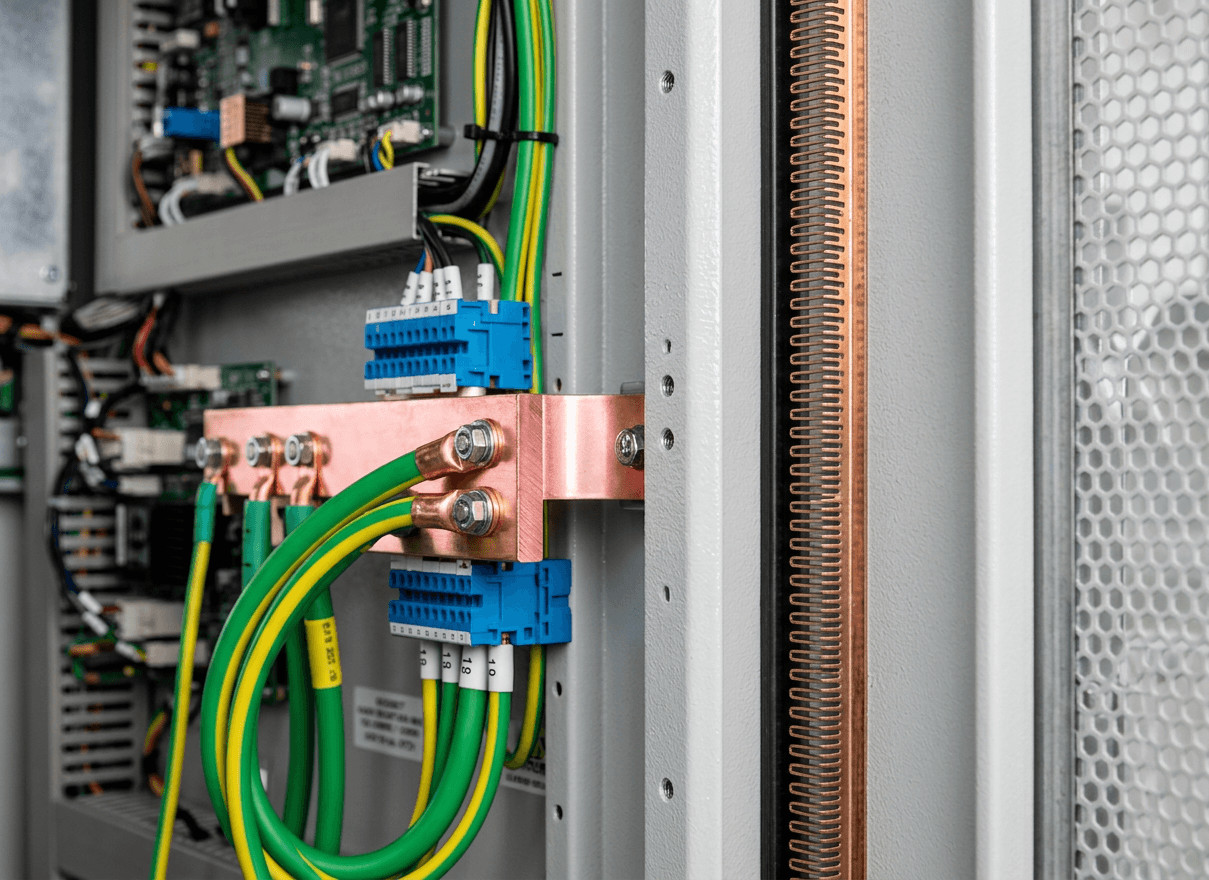

EMV-Abschirmung und Erdungskonzept
Für die EMV-Funktion ist eine durchgängige Erdung entscheidend.
Der Schrank ist mit einer Erdungskupferschiene ausgestattet, die folgende Komponenten verbindet:
- Rahmen
- Türen
- Seitenwände
Diese Verbindung sorgt für ein einheitliches Erdungspotenzial. In Kombination mit leitfähigen Dichtungen kann dies helfen, hochfrequente Störungen innerhalb des Gehäuses zu reduzieren.
Thermisches Management und Luftführung
Die Wärmeabfuhr ist ein wichtiger Aspekt bei der Auslegung von Schaltschränken.
Die 19-Zoll-Montagestruktur ermöglicht eine flexible Platzierung der Komponenten zur Unterstützung der Luftzirkulation.
Mögliche Maßnahmen:
- Integration von Lüftereinheiten
- Verwendung passiver Lüftungselemente
- Strukturierte Kabelführung zur Vermeidung von Luftstromblockaden
Dies kann die Wärmeabfuhr bei Anwendungen mit Netzteilen, Steuerungen oder IT-Komponenten unterstützen.
Kundenspezifische Anpassungen
Industrielle Anwendungen erfordern häufig individuelle Lösungen.
Mögliche Anpassungen:
- Integration von Not-Aus-Schaltern
- Vorkonfiguration von Netzteilen
- Spezifische Klemmen oder Kupferschienen
- Anpassung der Innenaufteilung
Die Umsetzung erfolgt in der Regel auf Basis projektspezifischer Anforderungen.
Häufig gestellte Fragen (FAQ)
1. Welche Lasten kann der Schrank aufnehmen?
Der Schrank ist für industrielle Anwendungen mit erhöhten statischen Lasten ausgelegt. Das Eigengewicht liegt je nach Ausführung bei etwa 110–125 kg.
2. Ist der Schrank mobil einsetzbar?
Optional können Rollen installiert werden, um den Einsatz innerhalb von Produktionsumgebungen zu erleichtern.
3. Ist der Schrank für industrielle Umgebungen geeignet?
Die Konstruktion, Materialwahl und Schutzart IP54 machen ihn für viele industrielle Anwendungen geeignet.
4. Wie werden EMV-Anforderungen berücksichtigt?
Durch ein Zusammenspiel aus Erdung, leitfähigen Verbindungen und Abschirmkonzepten, die darauf ausgelegt sind, elektromagnetische Störungen zu reduzieren.
5. Sind kundenspezifische Konfigurationen möglich?
Ja, Anpassungen sind je nach Projektanforderung realisierbar.
Fazit
EMV-19-Zoll-Schränke sind ein wichtiger Bestandteil industrieller Systeme, in denen empfindliche Elektronik in der Nähe von leistungselektronischen Komponenten betrieben wird.
Durch die Kombination aus mechanischem Schutz, EMV-Konzept und flexibler Konfiguration können sie dazu beitragen, einen stabilen Betrieb in unterschiedlichen Anwendungen zu unterstützen.
