Für Systemintegratoren, Schaltschrankbauer und technische Einkäufer ist die Unterbringung empfindlicher elektronischer Geräte in rauen Industrieumgebungen eine kritische Herausforderung. Es geht nicht nur um physische Sicherheit, sondern vor allem um elektromagnetische Integrität.
In der modernen Fabrikautomatisierung, in Rechenzentren und in der Telekommunikation kann elektromagnetische Interferenz (EMI) zu katastrophalen Ausfällen, Datenverlusten und Systemausfallzeiten führen. Genau hier wird ein EMC shielded enclosure (EMV-geschirmtes Gehäuse) unverzichtbar.
In diesem umfassenden Leitfaden untersuchen wir, was ein EMV 19 cabinet rack so wichtig macht, wie es empfindliche Elektronik wie SPS und Server schützt und warum die TPS 19-Zoll-Industrieschränke die bevorzugte Wahl für Schwerlastanwendungen sind.

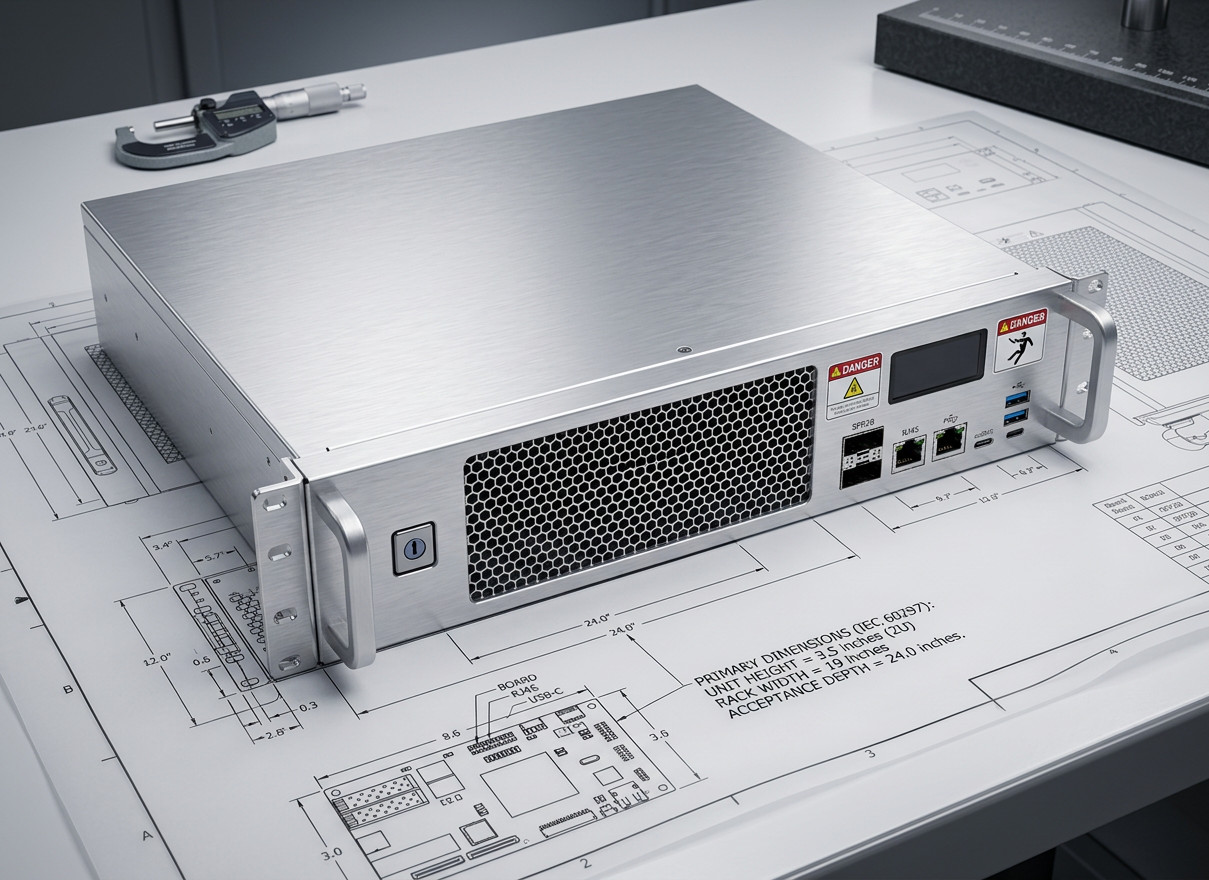

Was ist ein EMV 19-Zoll-Schrank?
Ein Standard 19 cabinet rack ist ein genormter Rahmen oder ein Gehäuse zur Montage mehrerer elektronischer Gerätemodule. Jedes Modul hat eine Frontplatte, die 19 Zoll (482,6 mm) breit ist. Ein EMV (Elektromagnetische Verträglichkeit) 19 inch cabinet geht jedoch noch einige Schritte weiter.
Ein EMC shielded enclosure ist speziell dafür konstruiert, das Austreten elektromagnetischer Strahlung aus dem Schrank zu verhindern und die internen Komponenten vor externen elektromagnetischen Störungen zu schützen. Dies wird typischerweise durch einen Faradayschen Käfig-Effekt erreicht. Zu den Hauptmerkmalen gehören:
- Conductive Gasket Rack Design: Spezielle leitfähige Dichtungen werden um Türen und abnehmbare Paneele herum verwendet, um einen kontinuierlichen elektrischen Kontakt über das gesamte Chassis sicherzustellen.
- Robuste Erdung: Ein hochbelastbares Erdungssystem, wie z.B. eine 4,0 mm dicke geerdete Kupferplatte, stellt sicher, dass Streuströme oder EMI sicher in die Erde abgeleitet werden.
- Metallkonstruktion: Hochwertige Stahlblechkonstruktion, die elektromagnetische Wellen auf natürliche Weise dämpft.
Diese Schränke entsprechen internationalen Normen wie der IEC 60297 für mechanische Abmessungen und gewährleisten so die nahtlose Integration jedes Standard-industrial rackmount chassis.
Warum empfindliche Elektronik EMV-Schutz benötigt
Industrielle Umgebungen sind aus elektrischer Sicht unglaublich störanfällig. Frequenzumrichter (VFDs), große Motoren, Schweißgeräte und Hochspannungsschaltanlagen erzeugen erhebliche EMI. Wenn ein PLC rack enclosure (SPS-Rack-Gehäuse) nicht ordnungsgemäß abgeschirmt ist, kann diese Interferenz zu Folgendem führen:
- Signalverschlechterung: Analoge Sensorwerte können verfälscht werden, was zu fehlerhaften automatisierten Reaktionen führt.
- Datenverlust: Hochgeschwindigkeits-Kommunikationsnetzwerke (wie Industrial Ethernet oder EtherCAT) können Pakete verlieren, was zu Netzwerklatenzen oder Verbindungsabbrüchen führt.
- Hardwareschäden: Schwere elektromagnetische Impulse können empfindliche Mikroprozessoren in Servern und SPS dauerhaft beschädigen.
Durch die Verwendung eines IP54 industrial enclosure mit EMV-Fähigkeiten schützen Sie nicht nur vor Staub und Spritzwasser, sondern schaffen auch eine sichere elektromagnetische Umgebung. Dies stellt sicher, dass Ihre 19-Zoll-Schränke und Chassis das höchste Maß an betrieblicher Integrität beibehalten.
Deep Dive: Eigenschaften des TPS 15U 19-Zoll-Industrieschranks
Bei der Auswahl eines 19 cabinet für anspruchsvolle Umgebungen ist die Bauqualität von größter Bedeutung. Der TPS 15U 19 Zoll Industrieschrank wurde speziell für robuste Leistung entwickelt.
Langlebige Konstruktion und sicherer Zugang
Hergestellt aus hochwertigem Stahlblech mit pulverbeschichteter Oberfläche (RAL 7035), bietet dieser Schrank eine außergewöhnliche Korrosionsbeständigkeit. Es ist ein robustes 19 cabinet rack, das rauen industriellen Bedingungen standhält. Die Sicherheit wird durch einzelne Front- und Hecktüren gewährleistet, die mit Vierkantrohren, 150°-Scharnieren und robusten Verschlussstangen verstärkt sind. Der Türöffnungswinkel kann für einen einfacheren Wartungszugang sogar mit Stoppern fixiert werden.

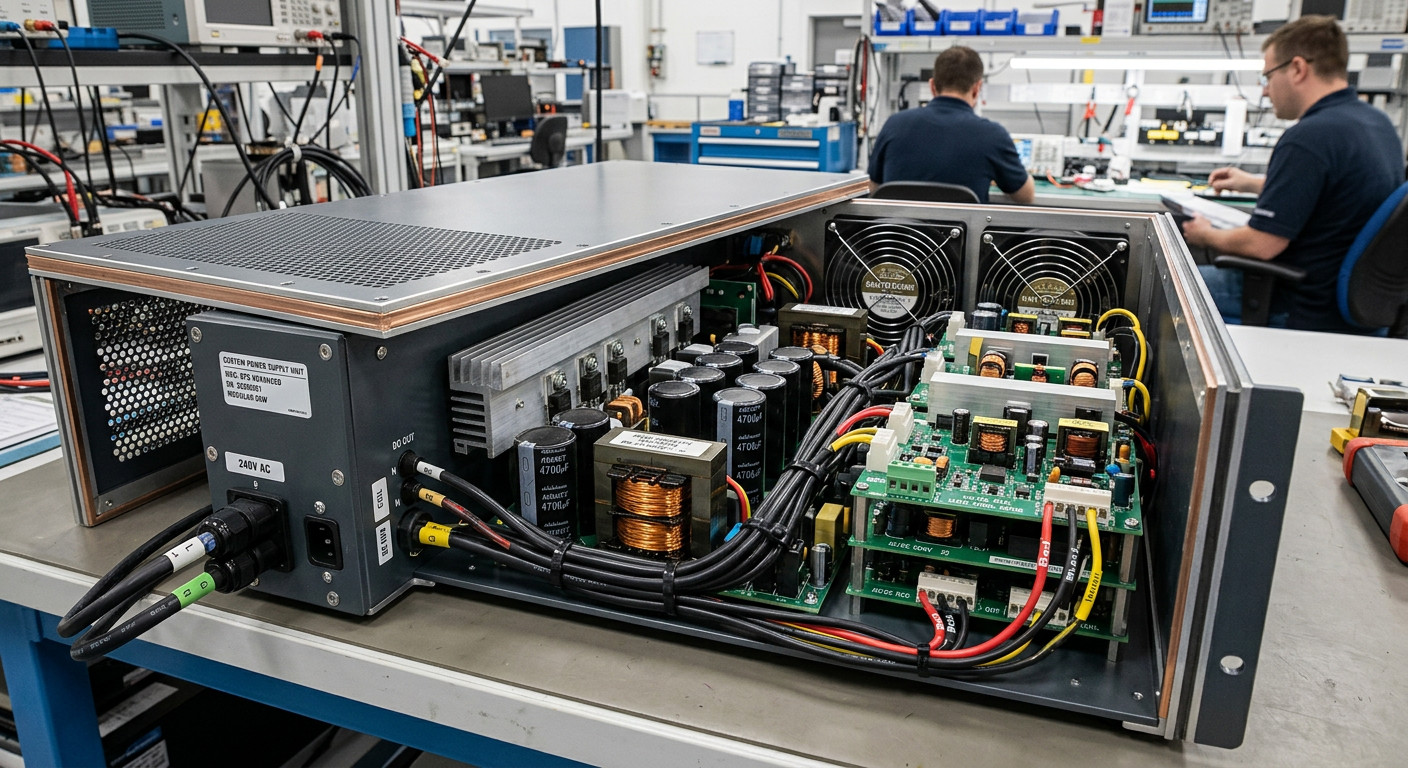

Modulares Design und Erdung
Das modulare Design umfasst abnehmbare obere und untere Paneele, Installationspunkte für Heberinge und optionale höhenverstellbare Rollen (4x GD-80) mit Lagern der Marke Fuma für Mobilität. Entscheidend für EMV und Sicherheit ist, dass sowohl die 3U- als auch die 4U-Chassis-Versionen eine massive 4,0 mm geerdete Kupferplatte enthalten. Dies stellt sicher, dass alle montierten Geräte eine gemeinsame, niederohmige Erdung teilen, was die Grundlage jeder effektiven EMV-Strategie ist.

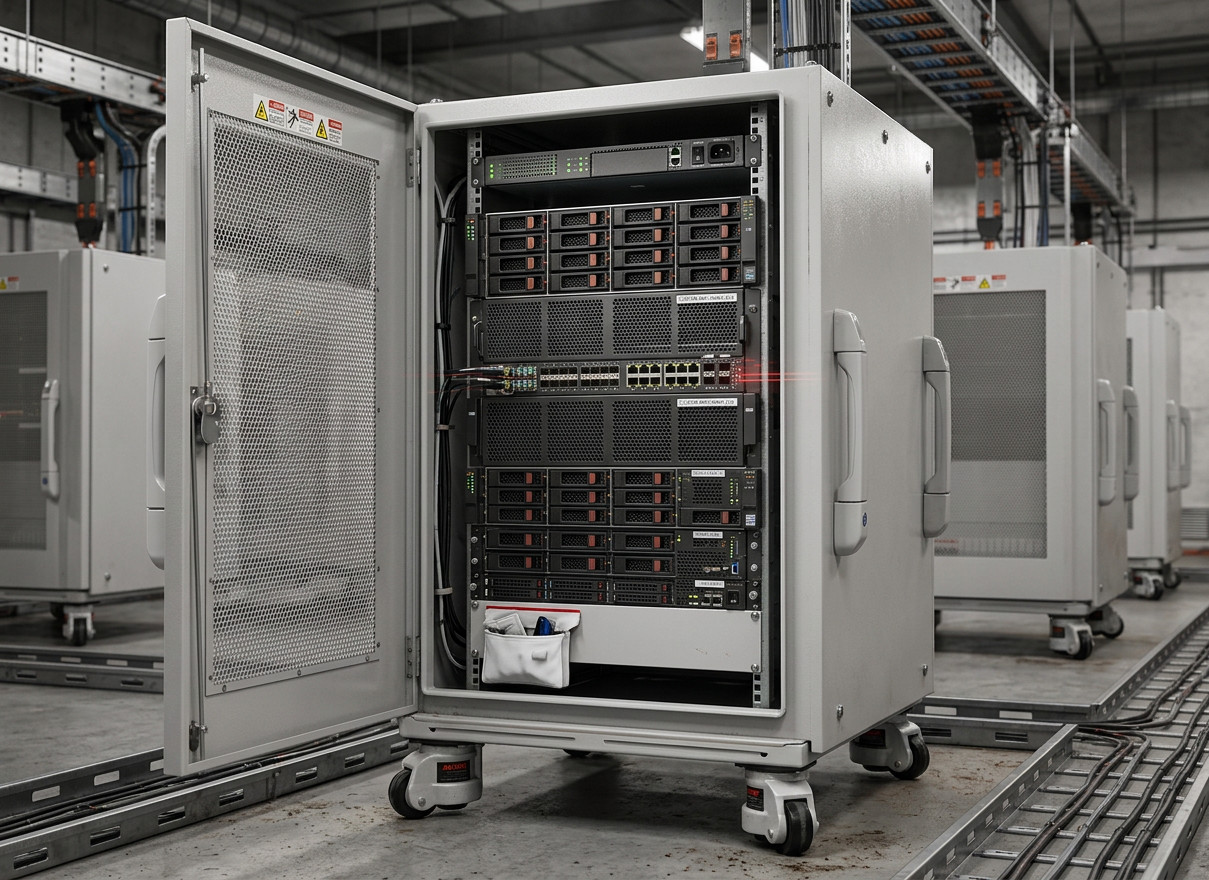

Schrank-Luftstromoptimierung & Wärmemanagement
Elektronik vor EMI zu schützen, ist nur die halbe Miete; sie vor Hitze zu schützen, ist ebenso wichtig. Cabinet airflow optimization (Schrank-Luftstromoptimierung) ist ein zentrales Konstruktionsprinzip bei TPS-Gehäusen.
High-Density-Server und Netzteile erzeugen erhebliche Wärme. Wenn diese Wärme nicht effizient abgeführt wird, sinkt die Lebensdauer der Komponenten drastisch. Unsere Schränke sind so konzipiert, dass sie sowohl natürliche Konvektion als auch forcierte Kühlstrategien unterstützen. Die abnehmbaren oberen und unteren Paneele ermöglichen die Installation von Hochleistungs-Lüftereinschüben, die sicherstellen, dass kühle Luft von unten/vorne angesaugt und heiße Luft nach oben/hinten ausgestoßen wird.
Egal, ob Sie ein kompaktes 15U-System einsetzen oder auf einen 24U Schrank oder einen massiven 42U Schrank skalieren, die Aufrechterhaltung eines definierten thermischen Pfades ist unerlässlich, um Hotspots zu vermeiden und die Zuverlässigkeit Ihres industrial rackmount chassis zu gewährleisten.

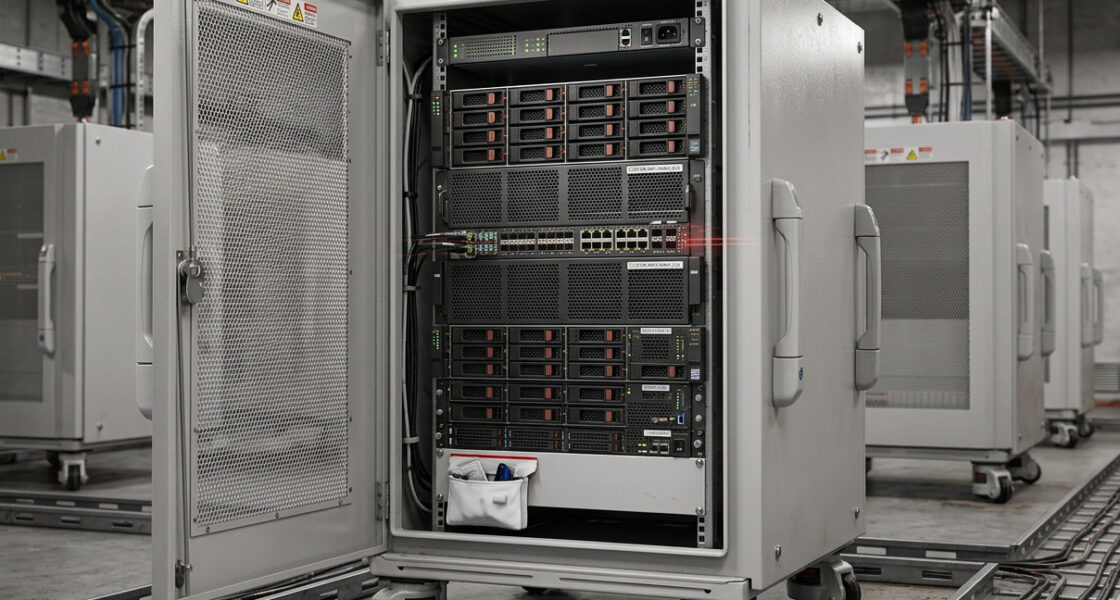

Maßgeschneiderte Rack-Gehäuse & Komponentenintegration
Keine zwei industriellen Anwendungen sind genau gleich. Deshalb ist oft ein custom rack enclosure Ansatz erforderlich. Der TPS 15U Schrank bietet ein Enterprise-Standard-Design mit 482,6 mm (19″) Montagebreite und 512,5 mm Rahmenabstand, was die Geräteintegration nahtlos macht.
Wir bieten maßgeschneiderte Konfigurationen an, um spezifische Anforderungen zu erfüllen. Beispielsweise ist der Schrank in zwei verschiedenen Chassis-Versionen erhältlich, die mit erstklassigen Industriekomponenten vorkonfiguriert sind:
- 3U-Version (3x3U-Halterungen): Beinhaltet einen E-Strip-Schalter (M32-PV), 2 Siemens-Endschalter-Türkontakte, 2 FINDER 24V/AA-Relais, 3 ABB S 203M-K32-Schutzschalter und 1 UK 35 BLUE-Reihenklemme. (Nettogewicht: 110 kg).
- 4U-Version (2x4U-Halterungen): Beinhaltet 2 ABB S 203-K32-Schutzschalter und eine 1x3V/V AC-Eingangsklemme. (Nettogewicht: 125 kg).
Diese inklusiven Komponenten bedeuten, dass Schaltschrankbauer weniger Zeit mit der Beschaffung von Einzelteilen verbringen und mehr Zeit mit der Bereitstellung eines voll funktionsfähigen, RoHS compliant chassis haben. Optionale elektrische Teile, wie z.B. Not-Aus-Schalter, können auf Anfrage ebenfalls integriert werden.
RFQ-Checkliste für den Einkauf
Bei der Vorbereitung einer Angebotsanfrage (RFQ) für ein 19 cabinet rack sollten Beschaffungsingenieure sicherstellen, dass die folgenden Details angegeben werden, um ein genaues Angebot zu erhalten:
- U-Höhenanforderung: Geben Sie an, ob Sie 15U, 24U, 42U oder eine Sondergröße benötigen.
- EMV- & IP-Schutzarten: Geben Sie klar an, ob für Ihre Umgebung ein EMC shielded enclosure oder ein IP54 industrial enclosure erforderlich ist.
- Thermische Last: Geben Sie die geschätzte Wärmeableitung (in Watt) an, um das erforderliche Zubehör für die cabinet airflow optimization zu bestimmen.
- Vorinstallierte Komponenten: Listen Sie alle erforderlichen internen Komponenten auf (z.B. ABB-Schutzschalter, FINDER-Relais, Erdungskupferschienen).
- Mobilität: Geben Sie an, ob Schwerlastrollen oder statische Nivellierfüße benötigt werden.
Für die neuesten Updates zu industriellen Gehäusetechnologien besuchen Sie unbedingt unsere News & Insights Seite.
Häufig gestellte Fragen (FAQ)
1. Was ist der Unterschied zwischen einem Standard-19-Zoll-Schrank und einem EMV-geschirmten Gehäuse?
Ein Standardschrank bietet physischen Schutz, während ein EMV-geschirmtes Gehäuse leitfähige Dichtungen, eine spezielle Metallkonstruktion und eine robuste Erdung verwendet, um das Eindringen oder Austreten elektromagnetischer Interferenzen (EMI) zu blockieren.
2. Warum ist eine 4,0 mm dicke Erdungskupferplatte wichtig?
Eine dicke Erdungsplatte bietet einen sehr niederohmigen Pfad zur Erde. Dies ist entscheidend für die sichere Ableitung von Fehlerströmen und um sicherzustellen, dass die EMV-Abschirmung korrekt funktioniert, indem elektromagnetisches Rauschen abgeleitet wird.
3. Kann der TPS 15U Schrank leicht bewegt werden?
Ja, obwohl es sich um ein hochbelastbares Industrie-Rack handelt (Nettogewicht bis zu 125 kg), bietet es optionale höhenverstellbare Rollen (4x GD-80) mit Lagern der Marke Fuma, was die Mobilität in der Fabrikhalle erhöht.
4. Sind diese Schränke für SPS-Systeme geeignet?
Absolut. Sie eignen sich ideal als PLC rack enclosure. Die Einbeziehung von Standard-DIN-Schienen-Komponenten, ABB-Schutzschaltern und FINDER-Relais macht sie perfekt für die Unterbringung und den Schutz empfindlicher speicherprogrammierbarer Steuerungen.
