Für Systemintegratoren, Schaltschrankbauer und technische Einkäufer beginnt die Zuverlässigkeit der Fabrikautomatisierung bei der Stromquelle. Ein einziger Ausfall der Stromversorgung im Schaltschrank kann eine gesamte Produktionslinie zum Stillstand bringen. Das Herzstück der modernen Industrieautomatisierung stützt sich stark auf das 24V DIN rail power supply (24V Hutschienennetzteil). Aber was genau macht diesen spezifischen Formfaktor und diese Spannung zum Goldstandard für speicherprogrammierbare Steuerungen (SPS), Sensoren und Relais?
In diesem umfassenden Leitfaden untersuchen wir, wie sich ein hocheffizientes DIN-Schienen-Netzteil in industrielle Schaltschränke integriert, welche Bedeutung die Leistungsfaktorkorrektur (PFC) hat und wie Sie das richtige Stromversorgungsmodul für Ihre robusten Industrieschränke auswählen.
Was ist ein 24V DIN Rail Power Supply?
Ein DIN rail power supply ist ein Schaltnetzteil (SMPS), das speziell für die Montage auf einer standardmäßigen 35-mm-DIN-Schiene (Hutschiene) entwickelt wurde. Dieses standardisierte Montagesystem ermöglicht es Schaltschrankbauern, elektrische Komponenten – wie Netzteile, Leitungsschutzschalter und Relais – direkt auf eine Metallschiene in einem Gehäuse zu rasten, was Platz spart und die Verdrahtungszeit drastisch reduziert.
Der 24V DC-Ausgang hat sich als allgegenwärtiger Standard für die industrielle Steuerung etabliert. Im Gegensatz zu 12V-Systemen, die bei langen Kabelwegen unter höheren Spannungsabfällen leiden, oder 48V-Systemen, die typischerweise für Telekommunikation oder schwere Motorantriebe reserviert sind, bietet 24V die perfekte Balance aus Sicherheit (SELV – Safety Extra Low Voltage) und Leistungsabgabe für die Fabrikautomatisierung.
Egal, ob Sie ein kompaktes TPS030-GP24V (30W) für ein kleines Sensor-Array oder ein robustes TPS100 320W Peak DR Plus für schwere induktive Lasten suchen, das DIN-Schienen-Format gewährleistet Modularität und schnellen Austausch bei Wartungsarbeiten.

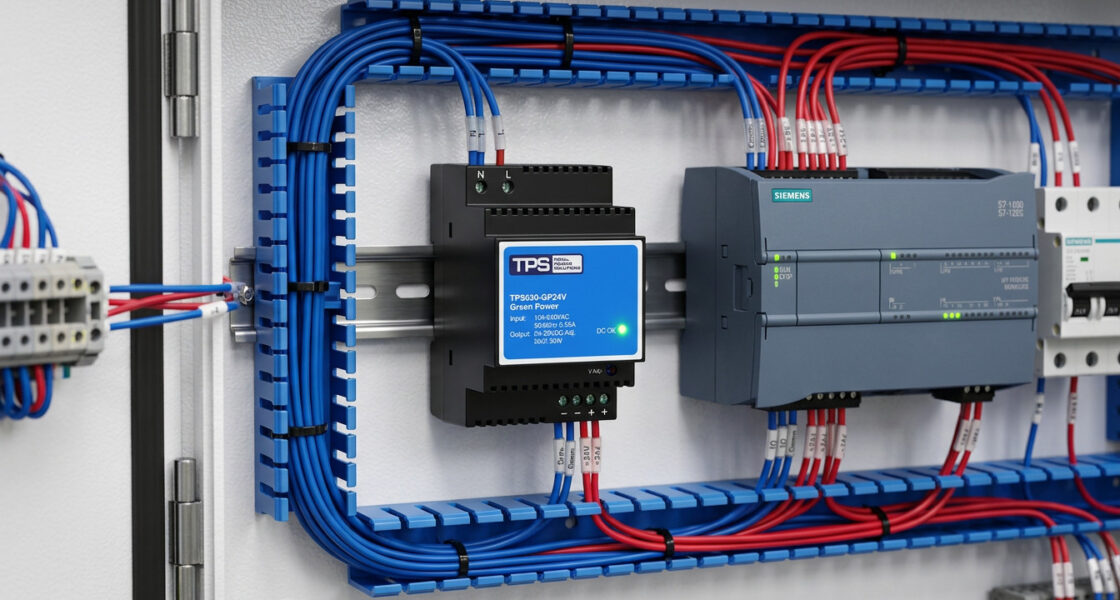

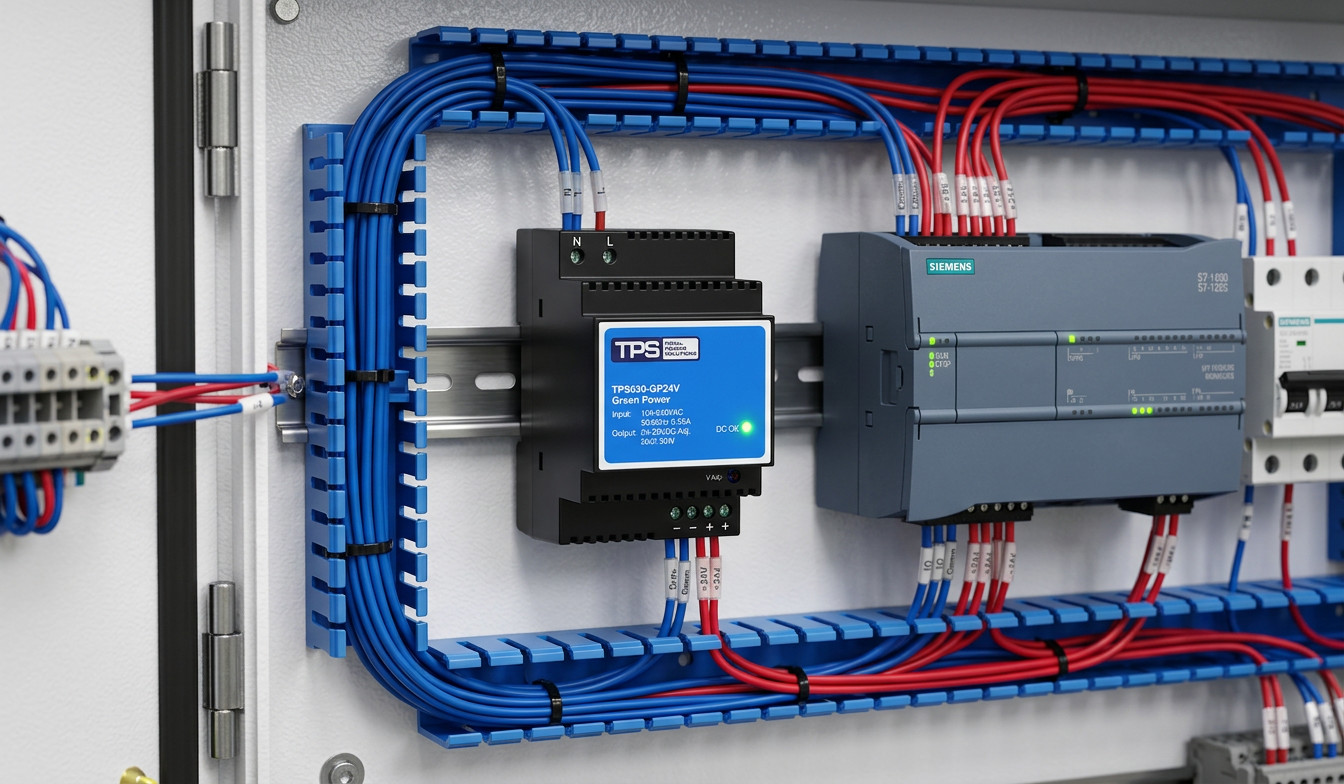

Stromversorgung für industrielle Schaltschränke & SPS-Systeme
Die Hauptfunktion einer Schaltschrank-Stromversorgung besteht darin, die eingehende Wechselspannung (typischerweise 115V oder 230V) in sauberen, stabilen und isolierten 24V-Gleichstrom umzuwandeln. Dies ist entscheidend für den Betrieb von SPS-Systemen (PLC).
Stabile Spannung für SPS
Ein PLC power supply 24V muss Strom mit minimaler Restwelligkeit und Rauschen liefern. SPS enthalten empfindliche Mikroprozessoren, die die Logik für die Fabrikautomatisierung ausführen. Spannungsspitzen oder -einbrüche können zu Logikfehlern, Sensorfehlmessungen oder Systemneustarts führen. Hochwertige DIN-Schienen-Netzteilmodule verfügen über eine enge Lastregelung, um sicherzustellen, dass die SPS exakt 24V erhält, unabhängig von Schwankungen im Wechselstromnetz.
Stromversorgung von Relais und Aktoren
Neben der SPS-CPU versorgt die 24V-Schiene auch E/A-Module, Schütze und Relais (wie die FINDER 24V/AA-Relais, die häufig in unseren Industrieschränken verwendet werden). Wenn induktive Lasten wie Magnetventile oder Motorschütze betätigt werden, ziehen sie einen plötzlichen Einschaltstrom. Ein effizientes industrielles Netzteil ist mit hohen Spitzenleistungsfähigkeiten (oft bis zu 150% oder 170% für einige Sekunden) ausgestattet, um diese Einschaltströme zu bewältigen, ohne den Überstromschutz (OCP) auszulösen und das System abzuschalten.

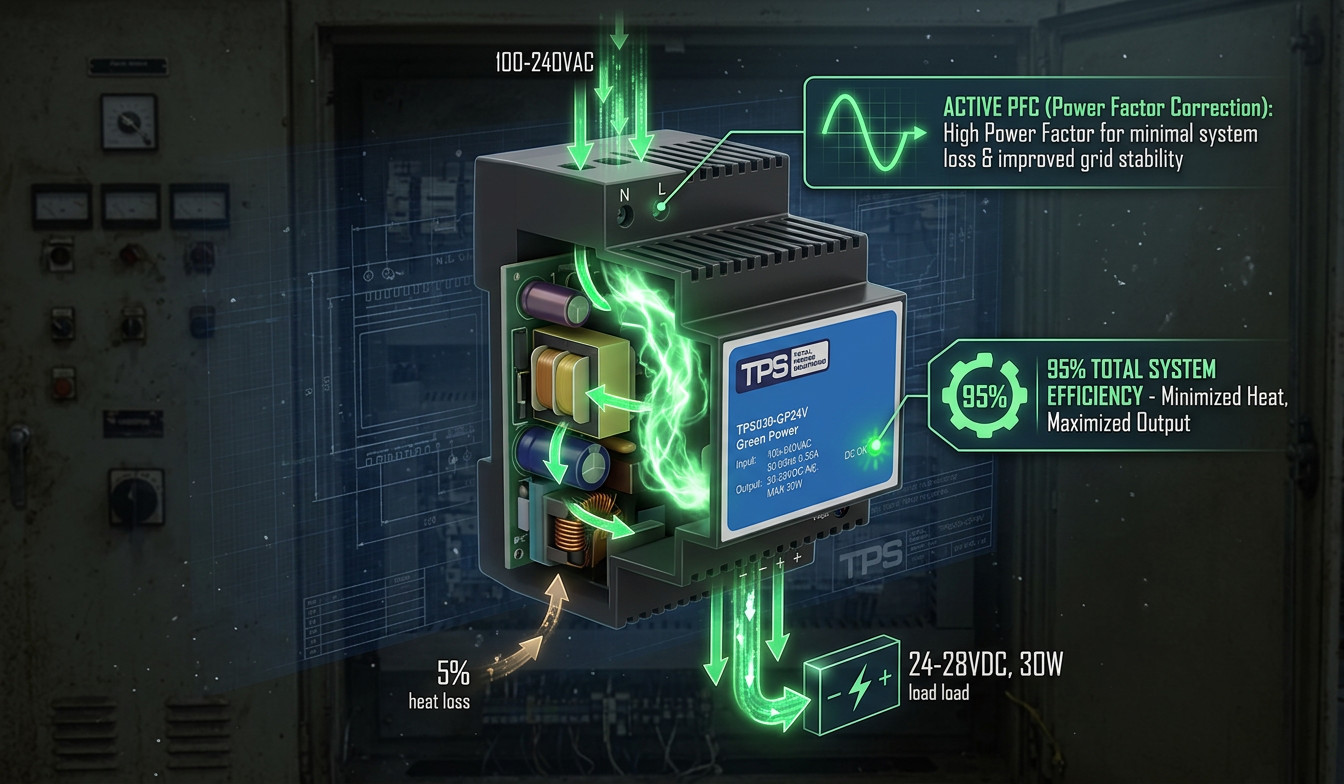

Die Bedeutung von 95% Effizienz & aktiver PFC
In der modernen Fabrikautomatisierung sind Energiekosten und Wärmemanagement Hauptanliegen für Systemintegratoren. Hier wird ein green power supply DIN rail Modul unerlässlich.
Erreichen von 95% Effizienz auf der DIN-Schiene
Ältere Netzteile arbeiteten oft mit einem Wirkungsgrad von 80-85%, was bedeutete, dass 15-20% der verbrauchten Leistung als Wärme verschwendet wurden. Ein high efficiency 24V supply, das mit bis zu 95% Effizienz arbeitet, reduziert die Wärmeableitung drastisch. Weniger Wärme bedeutet:
- Längere Lebensdauer für Elektrolytkondensatoren im Netzteil.
- Geringerer Bedarf an Zwangskühlung (Lüfter) im Schaltschrank.
- Geringerer Gesamtstromverbrauch, was zu einer energy saving DIN rail Architektur beiträgt.
DIN Rail Power PFC (Leistungsfaktorkorrektur)
Industrielle Umgebungen sind stark reguliert, was die Stromqualität betrifft. Ein power factor correction DIN Netzteil nutzt eine aktive PFC-Schaltung, um die Eingangsstromwellenform an die Spannungswellenform anzupassen. Dies minimiert Blindleistung und harmonische Verzerrungen im Wechselstromnetz und gewährleistet die Einhaltung von Normen wie EN 61000-3-2. Aktive PFC ist entscheidend für Anlagen, in denen Hunderte von Netzteilen betrieben werden, da sie eine Überlastung der elektrischen Infrastruktur der Fabrik verhindert.

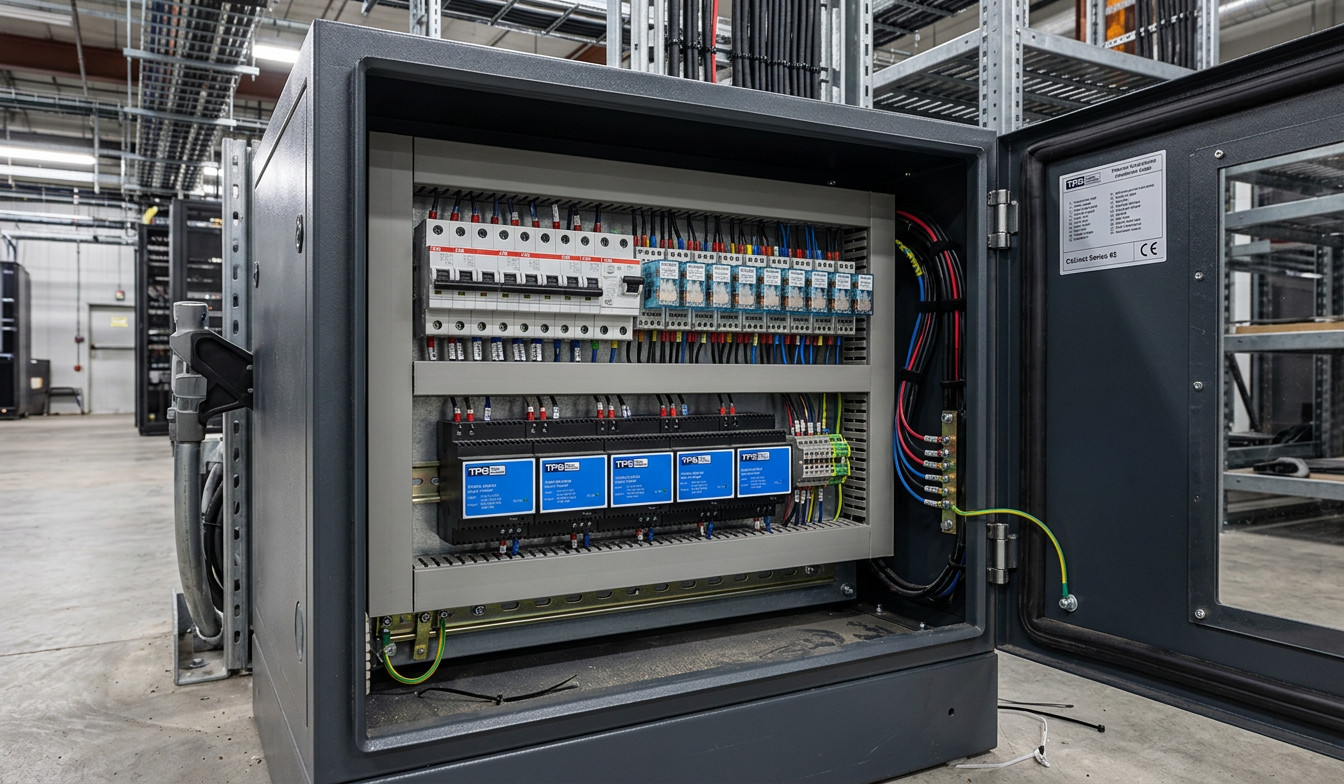

Integration in 15U 19″ Industrieschränke
Ein 24V DIN rail power supply arbeitet nicht im luftleeren Raum; es ist in Schutzgehäusen untergebracht. Für Hochleistungsanwendungen nutzen Systemintegratoren häufig robuste Gehäuse wie den TPS 15U 19 Zoll Industrieschrank.
Dieser freistehende 19-Zoll-Schrank wurde für anspruchsvolle Umgebungen entwickelt und bietet eine sichere Unterbringung für Server, Netzwerkgeräte und DIN-Schienen-Komponenten. Hergestellt aus Stahlblech mit pulverbeschichteter Oberfläche (RAL 7035) für Korrosionsbeständigkeit, gewährleistet er eine robuste Umgebung, die industriellen Bedingungen standhält.
Verkabelung und Komponenten-Synergie
Im Inneren dieser Schränke arbeitet das DIN-Schienen-Netzteil in Synergie mit anderen Enterprise-Standard-Komponenten. Die 3U-Gehäuseversion umfasst beispielsweise:
- ABB S 203M-K32 Schutzschalter: Bieten AC-Eingangsschutz, bevor der Strom das DIN-Schienen-Netzteil erreicht.
- FINDER 24V/AA Relais: Werden direkt vom 24V DC-Ausgang gespeist, um Hochleistungslasten zu schalten.
- UK 35 BLUE Reihenklemmen: Gewährleisten eine saubere und sichere Verteilung der 24V DC-Leistung an verschiedene SPS-Knoten.
Eine ordnungsgemäße Installation ist entscheidend für das Wärmemanagement und die EMV-Konformität. Detaillierte Schaltpläne und Abstandsanforderungen finden Sie in unserem Installations- und Verkabelungshandbuch für DIN-Schienen-Netzteile.
Auswahl des richtigen DIN-Schienen-Netzteilmoduls
Die Wahl der richtigen factory automation power supply erfordert eine Analyse Ihres Lastprofils. TPS ELEKTRONIK bietet eine breite Palette von Lösungen, die auf verschiedene Ebenen der industriellen Steuerung zugeschnitten sind:
- Geringe Leistung / Edge-Geräte: Für abgesetzte Sensoren oder kleine IoT-Gateways bietet das TPS010-GP24V eine kompakte Grundfläche mit low power consumption DIN Eigenschaften.
- Mittlere Schaltschränke: Das TPS060-GP24V und TPS100-GP24V sind die Arbeitstiere für Standard-SPS-Racks und bieten hervorragende thermische Derating-Kurven.
- Hoher Bedarf / Pro-Serie: Für fortschrittliche Automatisierung, die hohe Zuverlässigkeit erfordert, bieten die Pro-Serie (30-130W) und Modelle wie das TPS100-DR1S24A eine verbesserte MTBF und robuste Überspannungs-/Überstromschutzfunktionen.
Wenn Ihr System 12V für ältere Komponenten benötigt, bieten wir auch entsprechende hocheffiziente Modelle wie das TPS060-GP12V und TPS150-DR1S12A an.
RFQ & Beschaffungs-Checkliste
Für Beschaffungsteams und Elektroingenieure, die eine Anfrage (RFQ) für ein DIN rail industrial control Projekt vorbereiten, stellen Sie sicher, dass Sie Folgendes angeben, um das genaueste technische Angebot zu erhalten:
- Gesamtwattzahl & Spitzenlast: Berechnen Sie die Dauerlast Ihrer SPS und addieren Sie den Spitzen-Einschaltstrom Ihrer Relais/Motoren.
- Eingangsspannungsbereich: Geben Sie an, ob Sie einen universellen AC-Eingang (85-264Vac) oder spezifische DC-Eingangsfähigkeiten benötigen.
- Effizienzanforderungen: Fordern Sie high efficiency DIN rail power supply Modelle (>90-95%) an, wenn das Wärmemanagement in Ihrem 19″-Schrank ein Problem darstellt.
- Zertifizierungen: Stellen Sie sicher, dass das Netzteil die Normen UL, CE und IEC 62368-1 für industrielle Sicherheit erfüllt.
- Formfaktor: Überprüfen Sie die Breite des Netzteils, um sicherzustellen, dass es in den verfügbaren DIN-Schienen-Platz in Ihrem Panel passt.
Sind Sie bereit, zuverlässige Stromversorgung für Ihr nächstes Projekt zu beschaffen? Durchsuchen Sie unseren vollständigen Katalog an DIN-Schienen-Netzteilen, um die genaue Übereinstimmung für Ihre Spezifikationen zu finden.
Häufig gestellte Fragen (FAQ)
1. Warum 24V DC für SPS-Systeme anstelle von AC-Strom verwenden?
24V DC ist als Schutzkleinspannung (SELV) klassifiziert, was es für Bediener sicherer macht. Es bietet auch eine stabile, rauschfreie Stromquelle, die für die empfindlichen Mikroprozessoren in SPS unerlässlich ist, und vermeidet das elektrische Rauschen, das in AC-Leitungen inhärent ist.
2. Was bewirkt die aktive PFC in einem DIN-Schienen-Netzteil?
Die aktive Leistungsfaktorkorrektur (PFC) passt den Eingangsstrom an die Spannung an, wodurch harmonische Verzerrungen und Blindleistung reduziert werden. Dies verbessert die Gesamteffizienz des Netzes und ist für Industriegeräte über 75W oft gesetzlich vorgeschrieben.
3. Kann ich diese Netzteile in jedem Industrieschrank montieren?
Ja, solange der Schrank über eine standardmäßige 35-mm-DIN-Schiene verfügt. Für eine optimale Leistung empfehlen wir robuste Gehäuse wie unseren 15U 19-Zoll-Industrieschrank, der eine hervorragende Erdung, Sicherheit und thermische Belüftung bietet.
4. Was passiert, wenn mein Schaltschrank zu viel Strom zieht?
Hochwertige TPS ELEKTRONIK Netzteile verfügen über einen Überstromschutz (OCP). Je nach Modell wechseln sie entweder in einen „Hiccup-Modus“ (automatischer Neustart, sobald der Fehler behoben ist) oder bieten einen temporären Leistungsboost, um kurzfristige Überlastungen ohne Abschaltung zu bewältigen.
