Zeit geht verloren, wenn Magnetik-Bauteile zu spät spezifiziert, zu oberflächlich geprüft oder für die spätere Serie zu unklar dokumentiert werden.
TPS Elektronik positioniert EMS-Wickelgüter deshalb als serienfähigen Workflow: Engineering-Support, Spulenwicklung, Isolationsaufbau, Imprägnierung oder Overmoulding, elektrische Prüfung und Lieferung als einbaufertige Magnetik-Baugruppen.
1. Warum EMS-Wickelgüter RFQ-Ergebnisse Direkt Beeinflussen
In der Elektronikfertigung sind Wickelgüter selten nur „eine Spule“. Sie sitzen häufig genau an der Schnittstelle zwischen Leistungselektronik, Steuerung, Isolationssystem, Thermik, EMV-Verhalten und späterer Feldzuverlässigkeit. Ein Transformator, der elektrisch nominell passt, aber Kriechstrecken, Leckinduktivität, Akustik, Einbauraum oder Anschlusslogik nicht sauber berücksichtigt, kann ein gesamtes Projekt ausbremsen.
Deshalb bewerten erfahrene Einkäufer einen coil winding service nicht nur danach, ob ein Lieferant Wicklungen herstellen kann. Entscheidend ist, ob elektrische Zielwerte in einen belastbaren Serienprozess übersetzt werden. Für EMS-Projekte bedeutet das typischerweise die saubere Abstimmung von:
- elektrischen Zielgrößen wie Induktivität, Widerstand, Übersetzungsverhältnis oder Hipot-Anforderungen,
- mechanischen Vorgaben wie Pinbelegung, Bauraum und Leitungsaustritt,
- Isolationsaufbau und Umgebungsbedingungen,
- Prüfumfang, Rückverfolgbarkeit und Anlieferzustand.
TPS betrachtet EMS-Wickelgüter nicht als isolierten Fertigungsschritt, sondern als Teil eines größeren Produktions-Workflows. Genau das ist für Systemintegratoren und Schaltschrankbauer relevant, weil Wickelbauteile selten einzeln beschafft werden. Meist sind sie Teil einer Baugruppe, eines Validierungsplans oder eines Serienhochlaufs unter Zeitdruck.
Für den Einkauf liegt das größte RFQ-Risiko oft in unklaren Angaben. Eine Anfrage kann Begriffe wie special coil winding services, miniature coil winding service oder custom coil winding service manufacturer enthalten – und trotzdem Kerntyp, Isolationssystem, Prüfgrenzen, Vergussanforderungen oder Dokumentationsumfang offenlassen. Genau diese Lücken verlängern Angebotszyklen und erzeugen Rückfragen.
Für Engineering-Teams liegt das Risiko an anderer Stelle. Ein Design kann elektrisch gut aussehen und trotzdem schwer reproduzierbar sein. Turn-to-turn-Isolation, Wickelspannung, Interleaving, Fensterausnutzung, Anschlussführung und Imprägnierverhalten entscheiden mit darüber, ob aus einem Prototypen eine robuste Serie wird.
Wenn Ihr Projekt einen Lieferanten braucht, der Spezifikation und Serienrealität zusammenführt, ist die TPS EMS-Wickelgüter-Seite der richtige Startpunkt.

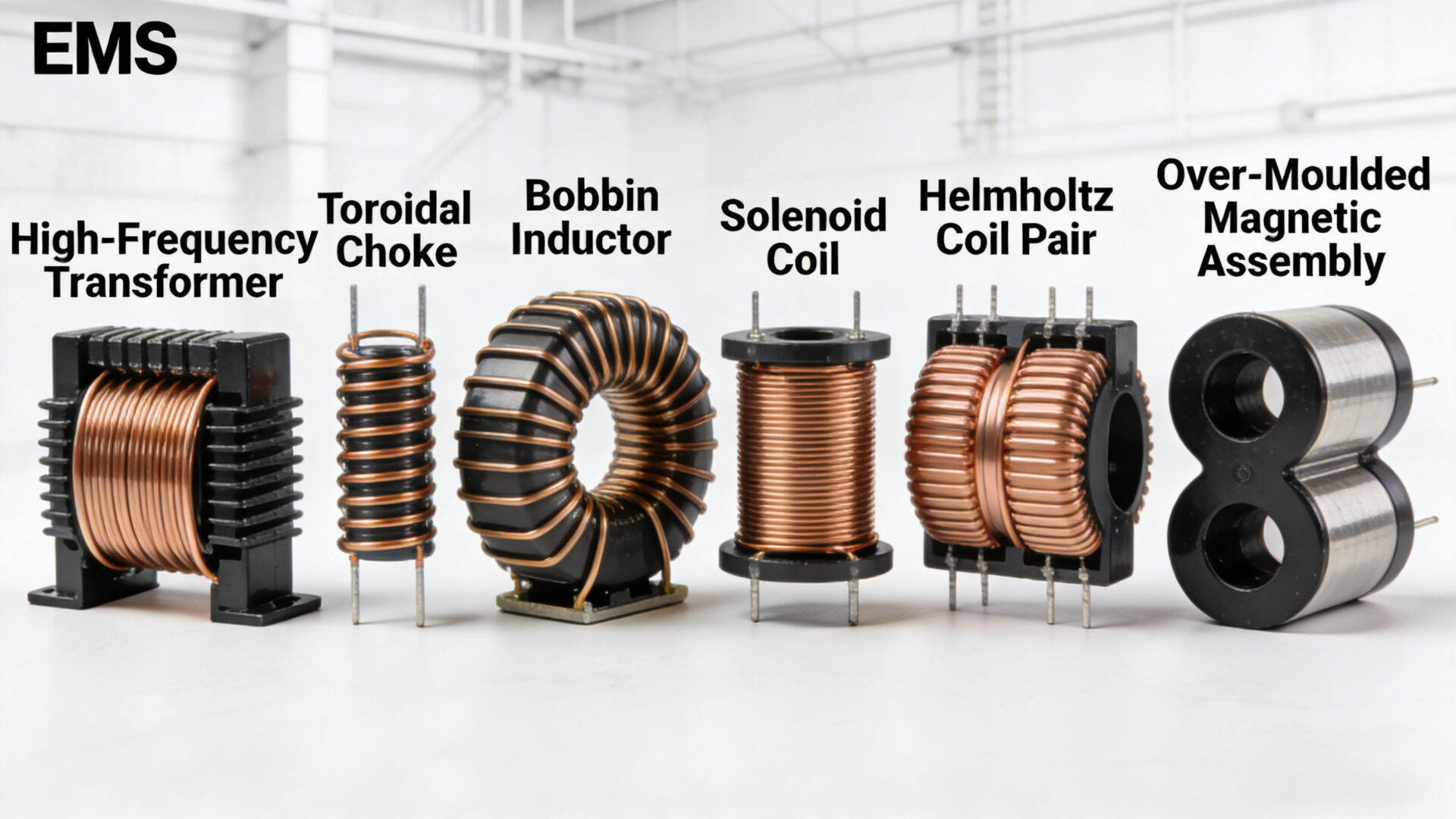

2. Was in Realen Projekten Unter EMS-Wickelgütern Fällt
Viele Suchbegriffe im Markt sind breit gefasst: coil winding, coil winding technology oder special coil winding services. Im RFQ-Alltag ist der Leistungsumfang jedoch deutlich konkreter. EMS-Wickelgüter sind in der Regel gewickelte magnetische oder induktive Bauteile, die als montagefertige Subassemblies geliefert werden – nicht nur als halbfertige Wickelkörper.
2.1 Transformatoren
Transformatoren reichen von Leistungs- und Signaltransformatoren bis zu hochfrequenten Ausführungen für Schaltnetzteile. In der Beschaffung stellt sich nicht nur die Frage, ob ein Transformator gewickelt werden kann, sondern ob Leckinduktivität, Isolation, Anschlusssystem, Bauraum und Prüfpfad seriengerecht umgesetzt werden können. Gerade in medizinischen, industriellen und leistungselektronischen Anwendungen ist das entscheidend.
Zur Vertiefung passt die TPS-Ressource zu medizinischen und hochfrequenten Transformatoren, wenn intern über kompakte SMPS-Designs, verstärkte Isolation oder Umgebungsrobustheit diskutiert wird.
2.2 Induktivitäten und Drosseln
Induktivitäten und Drosseln sind typische Bausteine in Filtern, Energiespeichern, Antrieben und EMV-bezogenen Anwendungen. Hier zählen Leitergeometrie, Kernwahl, Bias-Verhalten und Temperaturanstieg genauso wie der Nennwert. Eine dV/dt-Drossel muss zum Beispiel nicht nur elektrisch passen, sondern auch im Hinblick auf Isolationsbelastung, Akustik und Einbausituation sinnvoll ausgelegt sein.
Genau hier können ribbon wound coil winding services oder Flachdraht-Konzepte relevant werden. Sie helfen dabei, Verluste zu reduzieren, das Packmaß zu verbessern oder thermisch optimierte Bauformen zu realisieren. Wer Ringkernlösungen, PFC-Magnetik oder dV/dt-Drosseln bewertet, findet zusätzlichen Kontext auf der TPS-Seite zu Ringkernspulen, dV/dt-Drosseln und serienreifen Transformatoren.
2.3 Solenoide, Elektromagnete, Helmholtz- und Koaxialspulen
Zum Feld der Wickelgüter gehören auch aktorische Bauteile wie Solenoide und Elektromagnete sowie spezialisierte Geometrien wie Helmholtz- oder Koaxialspulen. Hier erweitert sich das Gespräch schnell über das reine Wickeln hinaus auf Paarwicklungen, Polstücke, Overmoulding, Befestigung und applikationsspezifische Parametrierung.
Das ist besonders relevant, wenn Suchanfragen mit Begriffen wie oscillate coil winding services auftauchen. In der Praxis meint das oft keine standardisierte Produktkategorie, sondern den Bedarf an kontrollierter Wickelführung, reproduzierbaren Mustern oder spezifischer Geometrie. Die bessere RFQ-Frage lautet also nicht: „Bieten Sie oscillate coil winding services an?“, sondern: „Welches Wickelbild, welcher Isolationsaufbau und welche Prozesskontrolle sind für diese Anwendung erforderlich?“
Für Anwendungen mit hoher Feldhomogenität oder Laborbezug bietet der TPS-Ratgeber zur Helmholtz-Spule eine sinnvolle interne Referenz.
3. Welche Wickeltechnologie Vor Serienfreigabe Zählt
Der Begriff coil winding technology sollte mehr bedeuten als nur Maschinenverfügbarkeit. Für eine RFQ heißt er: die komplette Logik aus Design, Materialwahl und Prozessfähigkeit, die darüber entscheidet, ob ein gewickeltes Bauteil elektrisch stabil, mechanisch konsistent und skalierbar herstellbar ist.
Wichtige Variablen sind meist Leiterwerkstoff, Drahtgeometrie, Isolationsaufbau, Kernwahl, Wickelsequenz, Spannungsregelung beim Wickeln und Anschlussstrategie. Kupfer ist häufig Standard, Aluminium kann in ausgewählten Fällen aber sinnvoll sein, wenn Gewicht, Kostenstruktur oder thermische Randbedingungen dafür sprechen. Runddraht, Flachdraht, Ribbon-Winding und Litze lösen jeweils unterschiedliche Aufgaben.
Ein häufiger Schwachpunkt ist die Isolation. Die falsche Materialwahl oder Schichtdicke kann die Durchschlagsfestigkeit, thermische Klasse, chemische Beständigkeit oder Langzeitstabilität negativ beeinflussen. Deshalb sollten Draht- und Isolationsfragen früh geklärt werden. Die TPS-Seite zu Drahtisolierung, Materialien und Anwendungen hilft dabei, Engineering und Einkauf auf dieselbe Begriffsgrundlage zu bringen.
Auch die Kernwahl verändert die Fertigungslogik. Ferrit-, Eisenpulver- und Luftspulen verhalten sich unterschiedlich in Bezug auf Verluste, Sättigung, Leckfeld und Volumeneffizienz. Ringkerne eignen sich oft für kompakte Filter mit geringem Streufeld, planare Ausführungen für flache Bauformen und gute Kühlung, Luftspulen eher dort, wo Linearität oder kernverlustfreie Auslegung wichtiger ist als maximale Packungsdichte.
Auf Prozessebene hängt Reproduzierbarkeit von kontrollierter Pitch-Führung, definierter Wickelspannung, sauberem Lagenaufbau, präziser Isolationsplatzierung und stabiler Anschlussführung ab. Wer nach transformer winding machine manufacture fragt, meint in der Praxis oft genau das: Ist Equipment, Fixturing und Prozessdisziplin vorhanden, um von Engineering-Mustern in eine wiederholbare Serie zu übergehen?
Eine überzeugende Antwort ist daher keine bloße Maschinenliste, sondern ein nachweisbar beherrschter Prozess mit dokumentierter Isolation, kontrollierter Wicklung und nachvollziehbarer Endprüfung.
4. Von der Spezifikation Zur Geprüften Wickelbaugruppe
Ein guter EMS-Wickelprozess beginnt vor der ersten Windung. Im DFM-Review sollten elektrisches Zielverhalten, Leiterquerschnitte, Isolationssystem, Kriech- und Luftstrecken, Kernverfügbarkeit, Thermikannahmen und Anschlussdesign geprüft werden. Genau diese frühe Abstimmung reduziert spätere Schleifen.

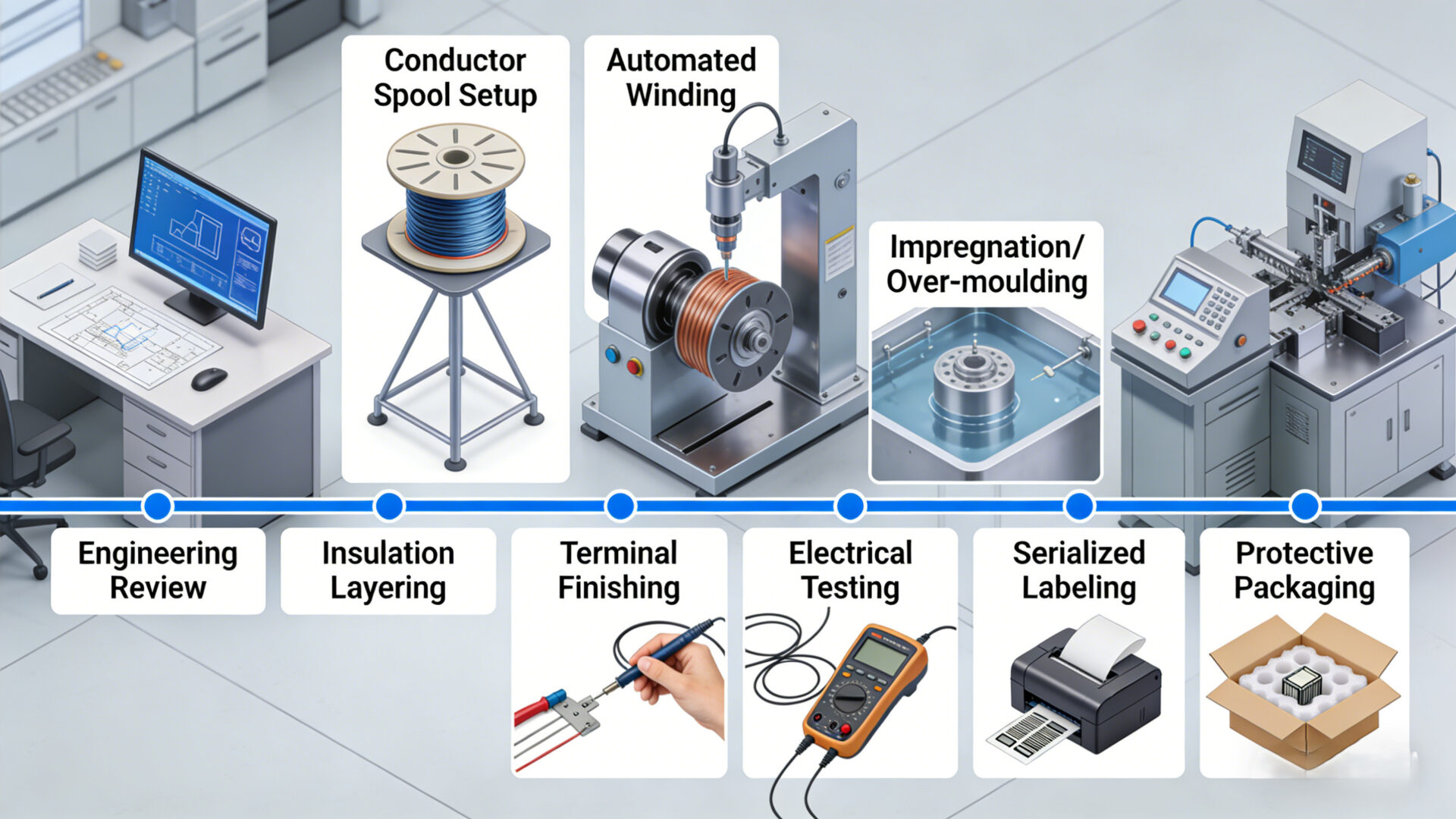

Ist das Design freigegeben, folgt typischerweise eine Prozesskette aus Wickeln, Isolationsaufbau, Zwischenlagenmaterialien, mechanischer Fixierung, Imprägnierung oder Overmoulding, Anschlussbearbeitung, Kennzeichnung, elektrischer Prüfung und verpackungsgerechter Bereitstellung für die Montage. Je nach Anwendung variiert die Reihenfolge, aber die Erwartung sollte bereits in der RFQ sichtbar sein.
Imprägnierung, Verguss oder Overmoulding sind keine bloßen Zusatzoptionen. Sie können Vibrationsfestigkeit, Feuchteresistenz, dielektrische Stabilität, akustisches Verhalten und Handlingsicherheit verbessern. Dasselbe gilt für Lead-Exit, Pin-Fixierung, Sleeving und montageunterstützende Details. Wenn diese Punkte offen bleiben, wirkt das Angebot zwar schnell – der Transfer in die Serie wird jedoch langsam.
Hier zeigt sich auch der Unterschied zwischen einer miniature coil winding service und größeren Leistungsanwendungen. Kleine Spulen fordern oft feinere Führung, präzisere Handhabung und engere Sichtprüfung. Größere Drosseln oder Transformatoren fordern dagegen stärkeren Fokus auf Temperaturanstieg, Isolationskompatibilität und mechanische Robustheit.
Wenn Ihr Team Prototypen- und Serienlieferanten vergleicht, sollte die TPS-Wickelgüter-Seite als RFQ-Ausgangspunkt dienen, weil dort Engineering, Fertigung und dokumentierte Prüfung zusammen gedacht werden.
5. Qualität, Normen und Dokumentation
In einem BoFu-Artikel darf Qualitätsargumentation nicht abstrakt bleiben. Einkäufer wollen wissen, was bauteilbegleitend geliefert wird und was chargenbezogen überprüft werden kann. Bei Wickelgütern sind das häufig DCR, Induktivität oder L/Q, Polarität, Hipot bzw. Isolationswiderstand sowie rückverfolgbare Datensätze zu Lot oder Serialisierung.
Dokumentation wird besonders wichtig, sobald Wickelbauteile in regulierte, sicherheitsrelevante oder kundenseitig auditierte Anwendungen gehen. Dann reichen Aussagen wie „hohe Qualität“ nicht mehr. Gefragt sind nachvollziehbare Angaben zu Isolationssystemen, thermischen Annahmen, Abnahmekriterien und gegebenenfalls zu workmanship-bezogenen Anforderungen.
Wenn externe Referenzrahmen relevant sind, kann auf offizielle Quellen wie ISO 9001 für Qualitätsmanagement, IEC 61558-1 für Sicherheitsaspekte bei Transformatoren und Drosseln sowie UL 1446 / elektrische Isolationssysteme verwiesen werden.
Für viele Beschaffungsteams ist die operative Frage aber noch konkreter: Kommt das Teil so an, dass Wareneingang, Linienversorgung und Auditgespräch sauber möglich sind? Genau deshalb sollten in der RFQ nicht nur Sollwerte, sondern auch Prüfumfang und Nachweise definiert werden.
Auch Suchbegriffe können irreführend sein. Manche Nutzer tippen desing service coil winding. In der Sache ist meist design-service coil winding support gemeint: Hilfe bei Kernwahl, Wickelarchitektur, Isolation und Prüfdefinition vor Serienstart.
6. Was Kosten und Lieferzeit Treibt

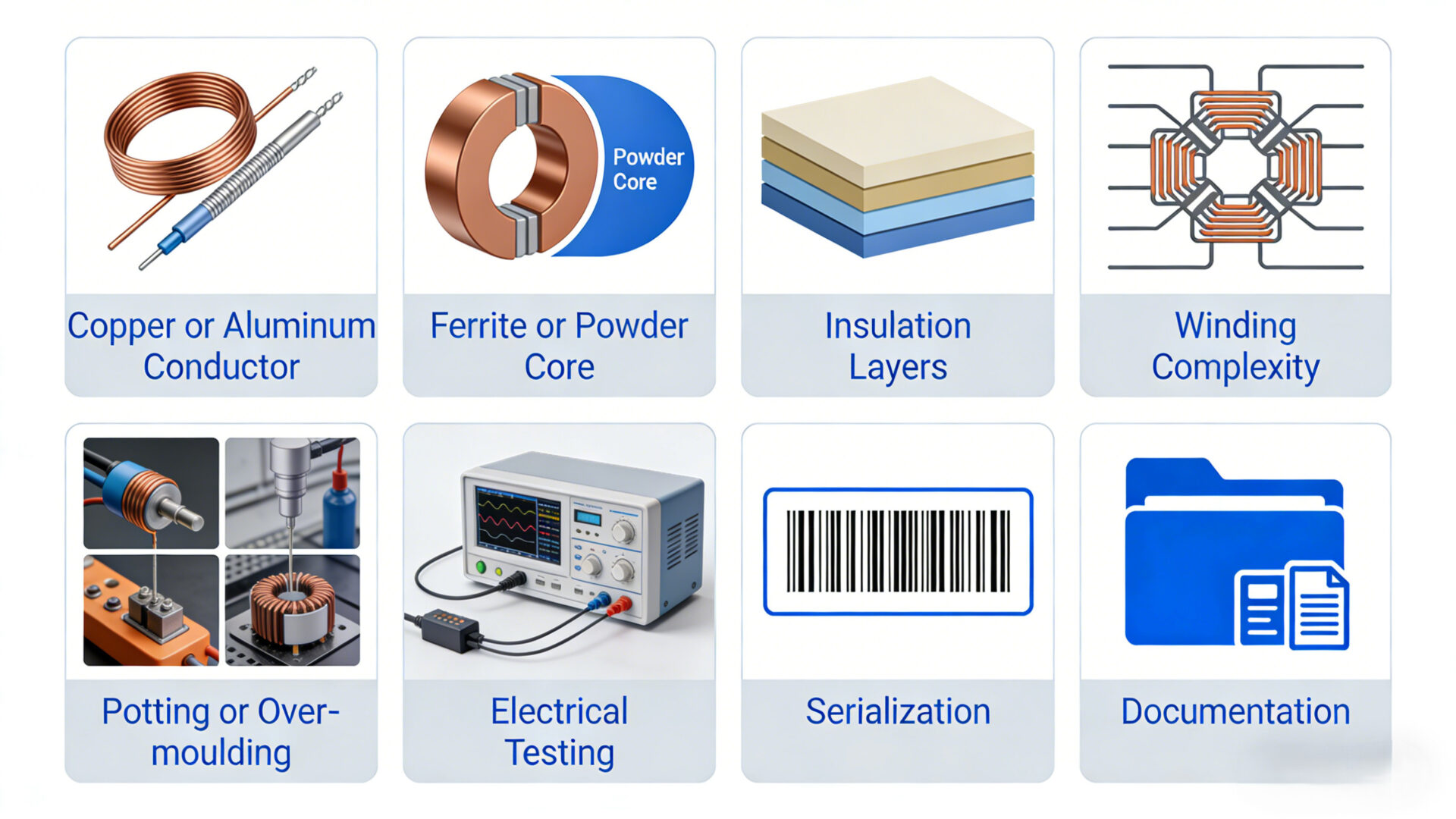

Die Kosten von Wickelgütern werden nicht nur durch den Leiterwerkstoff bestimmt. Lieferzeit und Gesamtaufwand ergeben sich aus Materialverfügbarkeit, Wickelkomplexität, Isolationsaufbau, Kernbeschaffung, Werkzeugen oder Vorrichtungen, Imprägnierbedarf, Prüftiefe und Dokumentationsumfang.
Typische Kostentreiber sind:
- nicht standardisierte Kerne oder schwer verfügbare Isolationsmaterialien,
- mehrkammerige oder stark verschachtelte Wickelarchitekturen,
- enge Bauraumvorgaben mit anspruchsvollen Anschlüssen,
- Verguss, Overmoulding oder besondere Umweltschutzanforderungen,
- erweiterte Prüfungen wie Surge, Partial Discharge oder Temperaturanstiegsnachweise,
- Serialisierung und kundenspezifische Rückverfolgbarkeit.
Die wirksamsten Kostensenkungen entstehen meist nicht durch das billigste Material oder das pauschale Lockern aller Anforderungen. Sie entstehen durch eine bessere RFQ-Klarheit: stabile Zielwerte, realistische Isolationsanforderungen, praktikable Dokumentationswünsche und Designentscheidungen, die unnötige Komplexität vermeiden.
Genau deshalb sollte der Lieferantenvergleich über Schlagworte wie „special coil winding services“ hinausgehen. Ein scheinbar günstiger Erstpreis kann später teuer werden, wenn technische Unklarheiten erst nach Auftrag auffallen.
7. Was in Eine Gute RFQ Gehört
Eine belastbare RFQ für Wickelgüter hilft Engineering und Einkauf, dieselbe Sprache zu sprechen. Mindestens enthalten sein sollten:
- Anwendungskontext und Umgebungsbedingungen,
- elektrische Zielgrößen: Induktivität, Übersetzungsverhältnis, DCR, Frequenzbereich, Strom, Isolationsprüfpegel,
- Kernart oder freigegebene Alternativen,
- Leiterdaten: Kupfer oder Aluminium, Runddraht, Flachdraht, Ribbon oder Litze,
- Isolationsanforderungen und thermische Annahmen,
- mechanischer Bauraum, Pins, Leads, Befestigung, Verguss oder Overmoulding,
- Prüfumfang und benötigte Reports,
- Prototypenmenge, Pilotmenge und erwartetes Jahresvolumen.
Wenn Ihr Team bereits Fragen zu Isolation, Spezialgeometrien oder Hochfrequenz-Transformatoren hat, helfen die oben verlinkten TPS-Ressourcen dabei, Rückfragen vor dem RFQ-Release zu reduzieren. Und wenn die Bauteilfamilie und Anwendung bereits feststehen, ist der schnellste nächste Schritt, die Anfrage direkt über die TPS EMS-Wickelgüter-Seite einzureichen.
In High-Mix-Elektronikprogrammen ist das beste Angebot selten das kürzeste. Es ist das Angebot, das auf dem klarsten technischen Briefing, dem realistischsten Serienpfad und der brauchbarsten Dokumentationslogik basiert.
8. FAQ
Was zählt typischerweise zu EMS-Wickelgütern?
Dazu gehören meist Transformatoren, Induktivitäten, Drosseln, Solenoide, Elektromagnete und andere gewickelte Magnetik-Baugruppen, die als montagefertige Subassemblies mit definiertem Prüfumfang geliefert werden.
Worauf sollte der Einkauf bei einem Coil Winding Service achten?
Nicht nur auf die Wicklung selbst. Relevant sind DFM-Unterstützung, Isolationsauslegung, Anschlussdesign, rückverfolgbare Prüfung und die saubere Überführung vom Prototyp in die Serie.
Wann sind Ribbon- oder Flachdraht-Wicklungen sinnvoll?
Sie sind dann interessant, wenn geringe Verluste, kompaktes Packmaß oder thermisch optimierte Geometrien wichtiger sind als ein klassischer Runddrahtaufbau.
Warum sind Prüfberichte bei Wickelgütern so wichtig?
Weil Nennwerte allein keine Serienfähigkeit belegen. Berichte zu DCR, Induktivität, Polarität, Hipot oder weiteren Prüfungen helfen Einkauf, Qualität und Engineering, Chargenkonstanz zu bewerten.
Wie lassen sich RFQ-Verzögerungen am schnellsten reduzieren?
Durch ein vollständiges technisches Briefing mit elektrischen Zielwerten, Isolationsanforderungen, Kern- und Leiterdaten, mechanischen Randbedingungen, Prüfumfang und Mengengerüst.
