Bei der Entwicklung von Elektrofahrzeug-Transportdesign oder Schaltnetzteil-Design stehen Ingenieure oft vor einer kritischen Herausforderung: Wie man schnelle, hochfrequente transiente Ströme genau misst. Ob Sie mit MOSFET-Schaltspitzen, Induktoreinschaltströmen oder PWM-Rippel zu tun haben, die richtige Oszilloskop-Sonde ist unerlässlich. Eine Standard-Stromsonde bietet möglicherweise nicht die erforderliche Bandbreite oder Empfindlichkeit. In vielen Fällen wird eine Differenzsonde oder eine Hochspannungslösung in Kombination mit einer Hochspannungssonde für Spannungsmessungen verwendet, aber für Strommessungen benötigen Sie eine dedizierte Testsonde wie eine Stromzangensonde für Oszilloskope. Aber was ist der beste Ansatz? Das Verständnis der Rolle des Oszilloskops in der Leistungselektronik führt uns zur Oszilloskop-Stromsonde. Insbesondere eine Hochfrequente AC/DC-Stromsonde ist das ideale Werkzeug für diese Anwendungen. Dieser Artikel führt Sie durch die Herausforderungen bei der Messung hochfrequenter transienter Ströme, wie man hochfrequente Stromsignale genau misst, wie man Einschaltstoßströme misst und wie man niederfrequente Sondenverzerrungen behebt.
Das Kernproblem: Bandbreitenbegrenzung und niederfrequente Sondenverzerrung

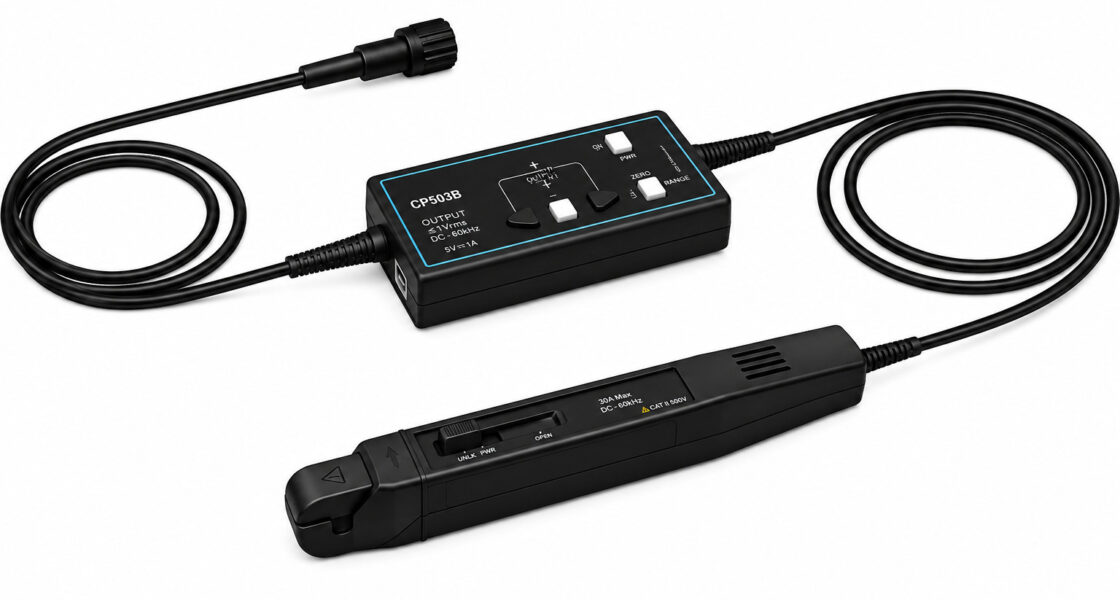

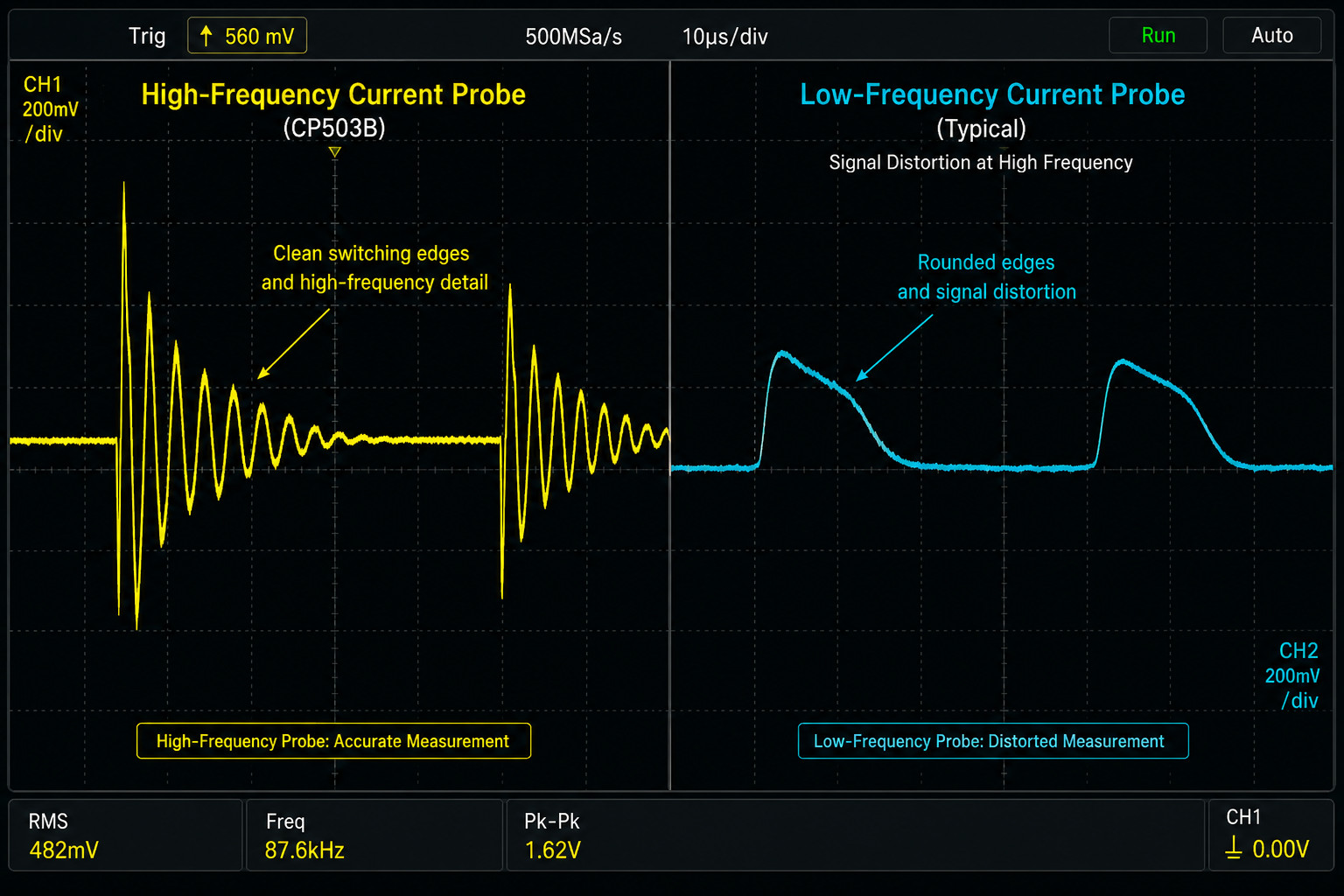

Viele Ingenieure beginnen mit einer universellen Stromzangensonde für Oszilloskope, die gut für 50/60 Hz-Stromleitungen oder langsame Motorströme funktioniert. Bei schnellen Schaltflanken (Anstiegszeiten < 50 ns), wie sie in modernen GaN- oder SiC-Leistungsstufen vorkommen, erzeugen solche Sonden jedoch starke Wellenformverzerrungen. Dies liegt daran, dass ihre Bandbreite oft auf einige hundert kHz begrenzt ist. Infolgedessen können Sie hochfrequente Stromsignale nicht richtig messen. Die Wellenform erscheint abgerundet, verzögert oder vollständig umgeformt. Diese niederfrequente Sondenverzerrung führt zu falschen Berechnungen der Schaltverluste, falschen Schlussfolgerungen über EMI und letztendlich zu unzuverlässigen Designs. Um niederfrequente Sondenverzerrungen zu beheben, benötigen Sie eine Sonde mit mindestens 50 MHz bis 100 MHz Bandbreite, schneller Anstiegszeit und flacher Antwort über den interessierenden Frequenzbereich. Eine hochfrequente AC/DC-Stromsonde, wie sie in professionellen Leistungselektronik-Labors verwendet wird, erreicht genau das.
Zweifache Bereichsauswahl – Messung sowohl großer Stoßströme als auch kleiner Rippel
Eines der praktischsten Merkmale moderner Sonden ist die zweifache Bereichsauswahl. Die Leistungselektronik erfordert oft die Messung eines breiten dynamischen Bereichs: von Zehntelmilliampere Leerlaufstrom bis zu Zehnampere Spitzenstoßstrom. Eine einzelne feste Verstärkung würde entweder bei großen Signalen sättigen oder eine unzureichende Empfindlichkeit für kleine Ströme aufweisen. Mit doppelten Bereichen (z. B. 6A und 30A) können Sie Niedrigströme einfach im empfindlichen Bereich (z. B. 1V/2A Ausgang) messen und dann auf den hohen Bereich (z. B. 1V/10A) umschalten, um Einschalt- oder Überlastungsereignisse zu erfassen. Diese Fähigkeit hilft direkt, Messfehler zu reduzieren, da das Signal-Rausch-Verhältnis für jede Amplitude optimiert wird. Schlüsselmerkmale umfassen:
- Stromsonde mit zweifacher Bereichsauswahl: 6A (hohe Empfindlichkeit) und 30A (hoher Strom) Bereiche, wählbar über eine Taste an der Vorderseite.
- Ausgangsempfindlichkeit: 1V/2A (6A-Bereich) und 1V/10A (30A-Bereich), kompatibel mit jedem Oszilloskop mit 1MΩ-BNC-Eingang.
- Fähigkeit zur Messung von Stoßströmen bis zu 30A Spitze (60A Spitze-Spitze) ohne Sättigung.
- Niedrige Stromauflösung: bis zu 20 mA im 6A-Bereich, ermöglicht die Überwachung des Leerlaufstroms im Standby-Modus.
Entmagnetisierung und automatische Nullstellung – Beseitigung von DC-Offset und Remanenz
Stromsonden, die einen Hall-Effekt-Sensor (für DC) und eine Spule (für AC) verwenden, leiden unter zwei häufigen Artefakten: remanenter Magnetismus (Kernspeicher) und Temperaturdrift des Hall-Elements. Dies führt zu einem nicht-null Ausgang, selbst wenn kein Strom fließt, was Messfehler insbesondere bei niedrigen Strömen verursacht. Eine entmagnetisierende Stromsonde löst das erste Problem, indem sie ein abklingendes wechselndes Magnetfeld anlegt, um den Kern zu entmagnetisieren. Eine Stromsonde mit automatischer Nullstellung kompensiert dann jeden verbleibenden Offset. Mit einem einzigen Druck auf die „Null“-Taste führt die Sonde sowohl Entmagnetisierung als auch automatische Nullstellung durch und gewährleistet Genauigkeit vor jeder kritischen Messung. Dies ist unerlässlich, wenn Sie Messfehler auf ±1% oder besser reduzieren müssen. Schlüsselmerkmale:
- Entmagnetisierende Stromsonde mit integrierter Entmagnetisierungsspule – kein externer Entmagnetisierer erforderlich.
- Stromsonde mit automatischer Nullstellung – Ein-Tasten-Bedienung, LED-Anzeige zeigt abgeschlossene Nullstellung an.
- DC-Genauigkeit: typischerweise ±1% ±10 mA (6A-Bereich) / ±1% ±50 mA (30A-Bereich).
- Rauschen: ≤ 1,4 mA RMS (Bandbreite begrenzt auf 20 MHz) – unerlässlich für saubere Niedrigstrommessungen.
BNC-Schnittstelle und universelle Kompatibilität
Im Gegensatz zu spezialisierten Sonden, die proprietäre Steckverbinder oder externe Netzteile erfordern, bietet eine Stromsonde mit BNC-Schnittstelle universelle Kompatibilität. Jedes Oszilloskop mit einem Standard-BNC-Eingang (was fast alle Oszilloskope sind) kann den Ausgang der Sonde direkt akzeptieren. Darüber hinaus wird die Sonde über eine DC 5V/3A-Versorgung (oft über USB oder einen mitgelieferten Adapter) gespeist, sodass keine dedizierte Sondenschnittstelle erforderlich ist. Wenn Sie fragen, was die häufigste Eingangsschnittstelle eines Oszilloskops ist – die Antwort ist BNC. Daher gewährleistet die Verwendung einer Stromsonde mit BNC-Schnittstelle, dass Sie schnell zwischen verschiedenen Oszilloskopen im Labor wechseln können. Diese Funktion ist besonders wertvoll in Umgebungen mit Elektronik-Ingenieurwesen-Experimenten und Leistungselektronik-Experimentaldesign, wo mehrere Teststationen vorhanden sind. Hauptvorteile:
- Stromsonde mit BNC-Schnittstelle – Plug-and-Play mit jedem 1 MΩ-Oszilloskop-Eingang.
- Niedrige Ausgangsimpedanz (typischerweise 50Ω) und kurze Verzögerung (<30 ns) gewährleisten genaue Zeitabstimmung mit Spannungssonden.
- Keine Kalibrierbox oder komplexe Einrichtung – einfach anschließen, entmagnetisieren/nullen und messen.
- Überlastungsanzeige (blinkende LED) warnt, wenn der Eingangsstrom den ausgewählten Bereich überschreitet.
Anwendungen in Branchen und Forschungsbereichen

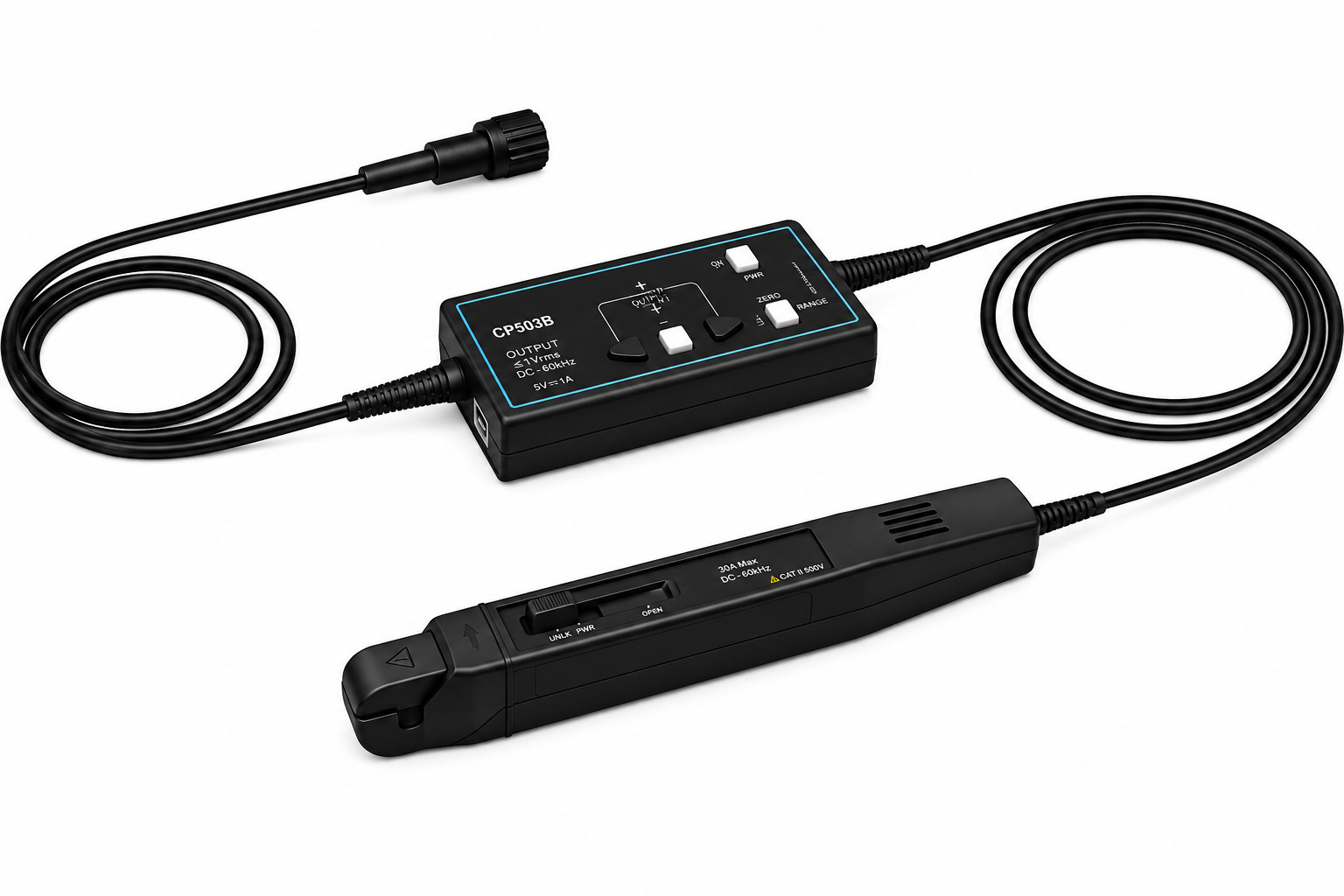

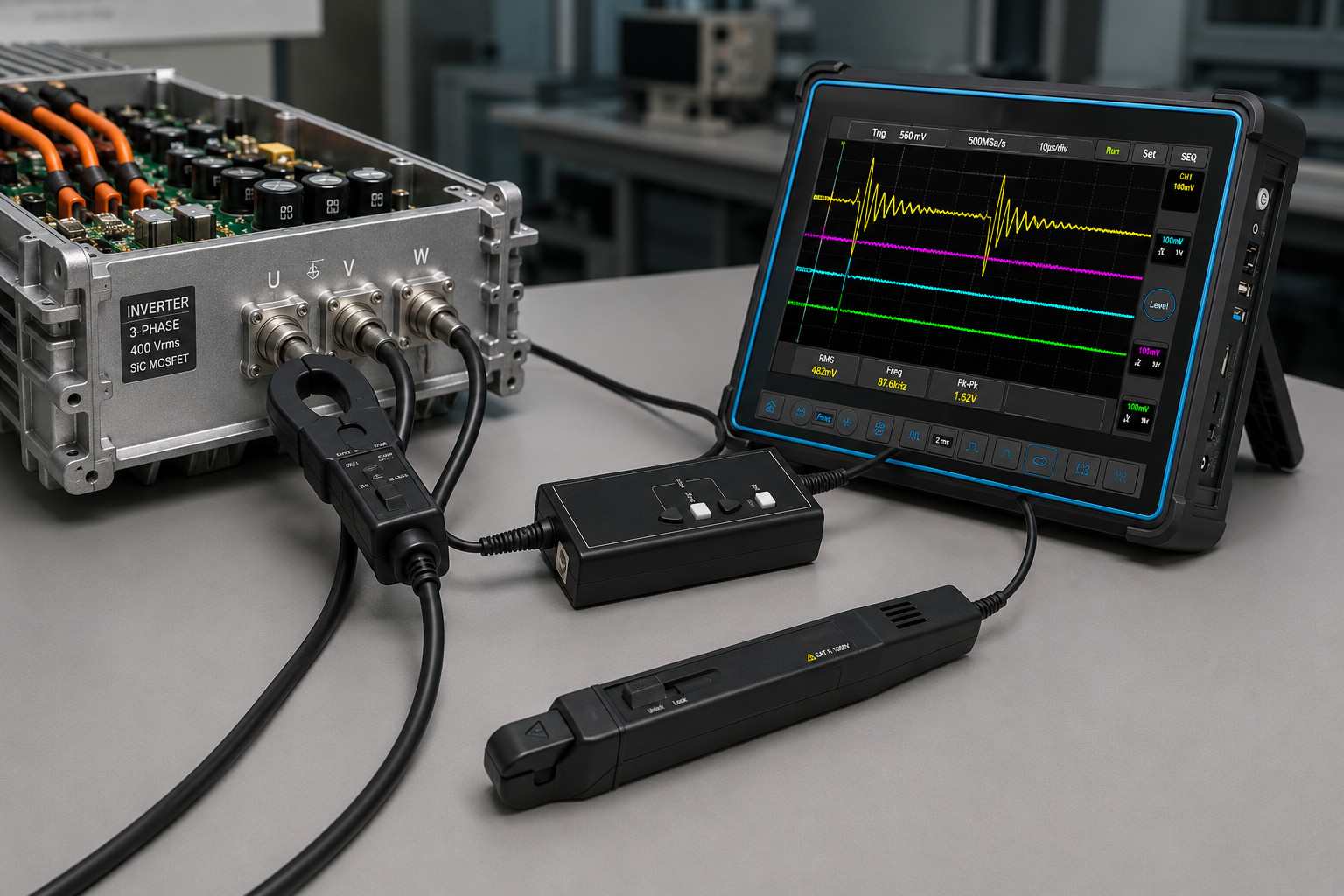

Mit den oben beschriebenen Fähigkeiten wird eine hochfrequente AC/DC-Stromsonde zu einem unverzichtbaren Werkzeug in vielen Bereichen. Im Elektrofahrzeug-Transportdesign erfasst sie Motorphasenströme und DC-Zwischenkreisrippel. Im Schaltnetzteil-Design misst sie Induktorströme und Schaltknotentransienten. Das Halbleiterbauelement-Design profitiert von der genauen Charakterisierung des dynamischen Einschaltwiderstands und der Schaltverluste. Das Avionik-Design erfordert zuverlässige Stromüberwachung in rauen elektrischen Umgebungen. Sowohl Wechselrichter-Design als auch Transformator-Design benötigen breitbandige Stromsonden, um Kernsättigungs- und Streuinduktivitätseffekte zu analysieren. Das Design elektronischer Vorschaltgeräte für Beleuchtung stützt sich auf hochfrequente Strommessungen, um eine ordnungsgemäße Lampenzündung und einen stabilen Dauerbetrieb zu gewährleisten. Industriesteuerungs-Design und Unterhaltungselektronik-Design verwenden diese Sonden für Leistungsintegrität und Standby-Leistungsoptimierung. Motorantriebs-Design (z. B. Hybridfahrzeuge) und Elektroantriebs-Experimentaldesign stützen sich auf genaue Stromrückmeldung für die Regelkreisabstimmung. Die Sonde ist auch ein Standardwerkzeug in universitären Elektronik-Ingenieurwesen-Kursen und Leistungselektronik-Experimentallabors.
Spezifikationsübersicht (Beispiel: Sonde der Klasse 50 MHz / 100 MHz)
| Parameter | Wert |
|---|---|
| Bandbreite (–3dB) | 50 MHz / 100 MHz |
| Anstiegszeit | ≤7 ns / ≤3,5 ns |
| Bereiche | 6A (hohe Empfindlichkeit), 30A (hoher Strom) |
| Ausgangsempfindlichkeit | 1V/2A (6A), 1V/10A (30A) |
| DC-Genauigkeit | ±1% ±10 mA (6A), ±1% ±50 mA (30A) |
| Verzögerungszeit | <30 ns (beide Bereiche) |
| Maximaler Dauerstrom | 30A Spitze, 60A Spitze-Spitze, 21,21A RMS |
| Maximale Betriebsspannung (CAT I) | 300V (schwimmend / gegen Masse) |
| Rauschen (20 MHz BW, 30A-Bereich) | ≤1,4 mA RMS |
| Leiterdurchmesser | max. 5 mm |
| Stromversorgung | DC 5V / 3A |
| Schnittstelle | BNC (1 MΩ-Oszilloskop-Eingang) |
Wie man Messfehler in der Praxis reduziert
Selbst mit einer Hochleistungs-Sonde ist die korrekte Verwendung der Schlüssel zur Reduzierung von Messfehlern. Befolgen Sie diese Schritte: (1) Entmagnetisieren und automatisch nullen Sie die Sonde immer vor jeder Messung, insbesondere nach einem Bereichswechsel oder wenn die Sonde großen Strömen ausgesetzt war. (2) Halten Sie den Sondenkopf geschlossen und zentriert auf dem Leiter, um positionsabhängige Fehler zu vermeiden. (3) Verwenden Sie den niedrigsten Bereich, der nicht überlastet, da die Stromsonde mit zweifacher Bereichsauswahl im unteren Bereich ein besseres Signal-Rausch-Verhältnis bietet. (4) Berücksichtigen Sie die Verzögerung der Sonde (<30 ns) beim Vergleich mit einer Spannungssonde – die meisten Oszilloskope verfügen über Deskew-Funktionen, um Messfehler bei Leistungsverlustberechnungen zu reduzieren. (5) Für sehr niedrige Ströme (<100 mA) verwenden Sie den 6A-Bereich und aktivieren Sie die Bandbreitenbegrenzung (20 MHz) am Oszilloskop, um hochfrequentes Rauschen zu reduzieren. Dies ermöglicht es Ihnen, Niedrigströme einfach mit hoher Zuverlässigkeit zu messen.
Fazit: Ein unverzichtbares Werkzeug für die moderne Leistungselektronik
Zusammenfassend erfordert die Erfassung hochfrequenter transienter Ströme im Elektrofahrzeug-Transportdesign und Schaltnetzteil-Design eine spezialisierte Oszilloskop-Sonde. Eine Standard-Stromsonde oder Stromzangensonde für Oszilloskope mit begrenzter Bandbreite erzeugt niederfrequente Sondenverzerrungen und kann hochfrequente Stromsignale nicht genau messen. Im Gegensatz dazu löst eine hochfrequente AC/DC-Stromsonde mit Merkmalen wie zweifacher Bereichsauswahl, Entmagnetisierung, automatischer Nullstellung und BNC-Schnittstelle diese Probleme. Sie ermöglicht es Ihnen, Einschaltstoßströme zu messen, Niedrigströme im Standby-Modus einfach zu messen und Messfehler auf innerhalb von ±1% zu reduzieren. Ob Sie an Elektronik-Ingenieurwesen-Experimenten, Halbleiterbauelement-Design, Avionik-Design, Wechselrichter-Design, Transformator-Design, Elektronischem Vorschaltgerät-Design, Industriesteuerungs-Design, Unterhaltungselektronik-Design, Motorantriebs-Design, Leistungselektronik-Experimentaldesign oder Elektroantriebs-Experimentaldesign beteiligt sind – diese Sonde wird zu einem unverzichtbaren Teil Ihres Testplatzes. Und für diejenigen, die über bestehende Produkte hinausblicken, haben wir bereits unsere eigene selbst entwickelte Oszilloskop-Stromsonde mit vergleichbarer oder überlegener Leistung entwickelt – bereit, Ihre anspruchsvollsten Anwendungen zu unterstützen.
