Systemintegratoren, Schaltschrankbauer und Beschaffungsteams in der Fabrikautomation scheitern selten, weil ihnen ein Steuerungsdesign fehlt. Sie verlieren Zeit—und Budget—wenn das DIN-Schienen-Netzteil in einem geschlossenen Schaltschrank mehr Abwärme erzeugt, als das Kühlsystem abführen kann, was zu Elektrolytkondensator-Degradation, vorzeitigem Netzteilausfall und ungeplanten Produktionsausfällen führt.
Die high efficiency din rail power supplies von TPS Elektronik sind darauf ausgelegt, dieses Risiko zu eliminieren: bis zu 94% Wirkungsgrad, minimale Abwärmeerzeugung und Kondensatorlebensdauerverlängerung, die die Austauschfrequenz und Betriebskosten in Fabrikautomationsanwendungen reduziert.
Besprechen Sie Ihre Schaltschrank-Thermoanforderungen mit TPS →
1. Die Kundenherausforderung: Netzteilausfälle durch Schaltschrank-Überhitzung
Ein europäischer Systemintegrator, spezialisiert auf Fabrikautomation für die Lebensmittel- und Getränkeindustrie (Name unter NDA zurückgehalten), wandte sich an TPS Elektronik mit einem wiederkehrenden Problem: DIN-Schienen-Netzteile in ihren versiegelten Edelstahl-Schaltschränken fielen mit einer Rate von 8-12% pro Jahr aus, deutlich über der vom Hersteller spezifizierten 7-jährigen Lebensdauer.
Die Schränke waren in einer Produktionshalle mit hoher Umgebungstemperatur installiert, in der die Sommertemperaturen regelmäßig 35°C überschritten. Da die Schränke für Waschschutz auf IP66 versiegelt waren, konnte die innere Wärme nicht durch Lüftung entweichen. Die Netzteile—Standardmodelle mit 88% Wirkungsgrad—erzeugten 58W Abwärme bei Volllast, was zu Innentemperaturen von 20-25°C über der Umgebungstemperatur führte.
Für das Beschaffungsteam war die Konsequenz klar: Jeder ungeplante Netzteilausfall kostete geschätzte 4-6 Stunden Produktionsausfall, plus die Notfall-Austauschkosten und das Risiko von Folgeschäden an benachbarten SPS-Modulen. Über 45 Produktionslinien überstiegen die jährlichen Kosten für Netzteilausfälle 180.000 €.
2. Warum Abwärme die Kondensatorlebensdauer in DIN-Schienen-Netzteilen zerstört
Die Beziehung zwischen Abwärme und Netzteilausfall ist nicht linear—sie ist exponentiell. Die Mindestlebensdauer eines DIN-Schienen-Netzteils wird durch die Lebensdauer seiner Elektrolytkondensatoren bestimmt, und die Kondensatorlebensdauer halbiert sich bei jeder 10°C-Erhöhung der Betriebstemperatur.
Diese Beziehung ist durch die Arrhenius-Gleichung definiert und im IPC-9592B-Standard dokumentiert: Betriebstemperaturerhöhungen von 10°C reduzieren die Kondensatorlebensdauer um 50%. Die praktische Konsequenz ist, dass ein scheinbar kleiner Unterschied im Netzteil-Wirkungsgrad einen unverhältnismäßig großen Unterschied in der Lebensdauer erzeugt.

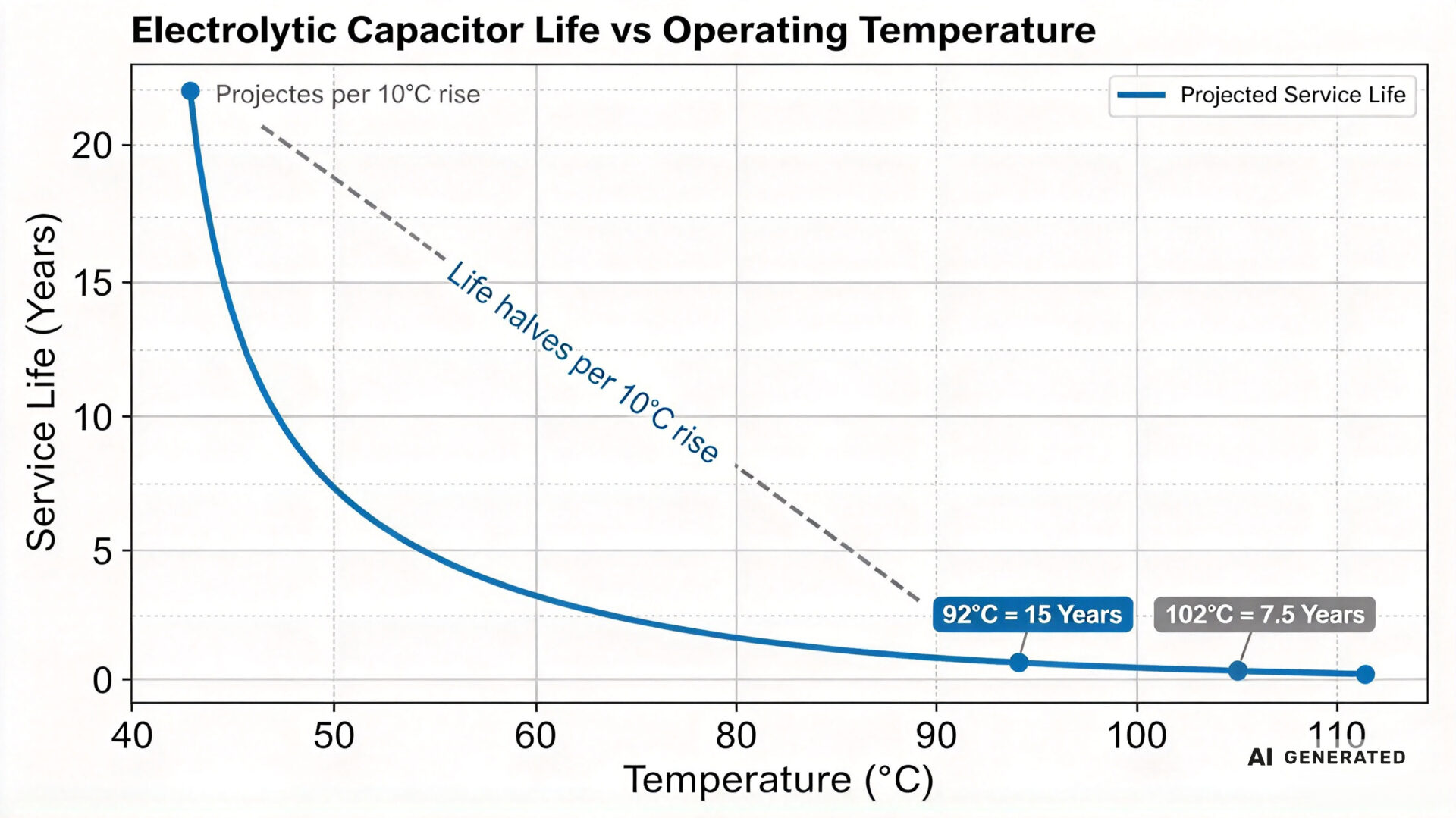

2.1 Die 10°C-Regel: Jedes Grad zählt
Betrachten Sie ein DIN-Schienen-Netzteil mit Elektrolytkondensatoren, die für 5.000 Stunden bei 105°C ausgelegt sind. Bei einer internen Kondensatortemperatur von 85°C verlängert sich die berechnete Lebensdauer auf etwa 80.000 Stunden (über 9 Jahre bei Dauerbetrieb). Bei 95°C—nur 10°C höher—sinkt die Lebensdauer auf 40.000 Stunden (etwa 4,5 Jahre). Bei 105°C kehrt sie zu den Nennwerten von 5.000 Stunden zurück.
In Schaltschranganwendungen ist die Betriebstemperatur des Kondensators die Summe aus der Umgebungstemperatur im Schaltschrank plus der Eigenerwärmung durch Ripple-Strom und Verluste. Wenn ein Netzteil mit 88% Wirkungsgrad arbeitet, erhöht die erzeugte Abwärme die interne Schaltschranktemperatur und folglich die Kondensatortemperatur. Ein Netzteil mit 94% Wirkungsgrad erzeugt für die gleiche Ausgangsleistung etwa die Hälfte der Abwärme—was die Kondensatortemperatur direkt senkt und die Lebensdauer verlängert.

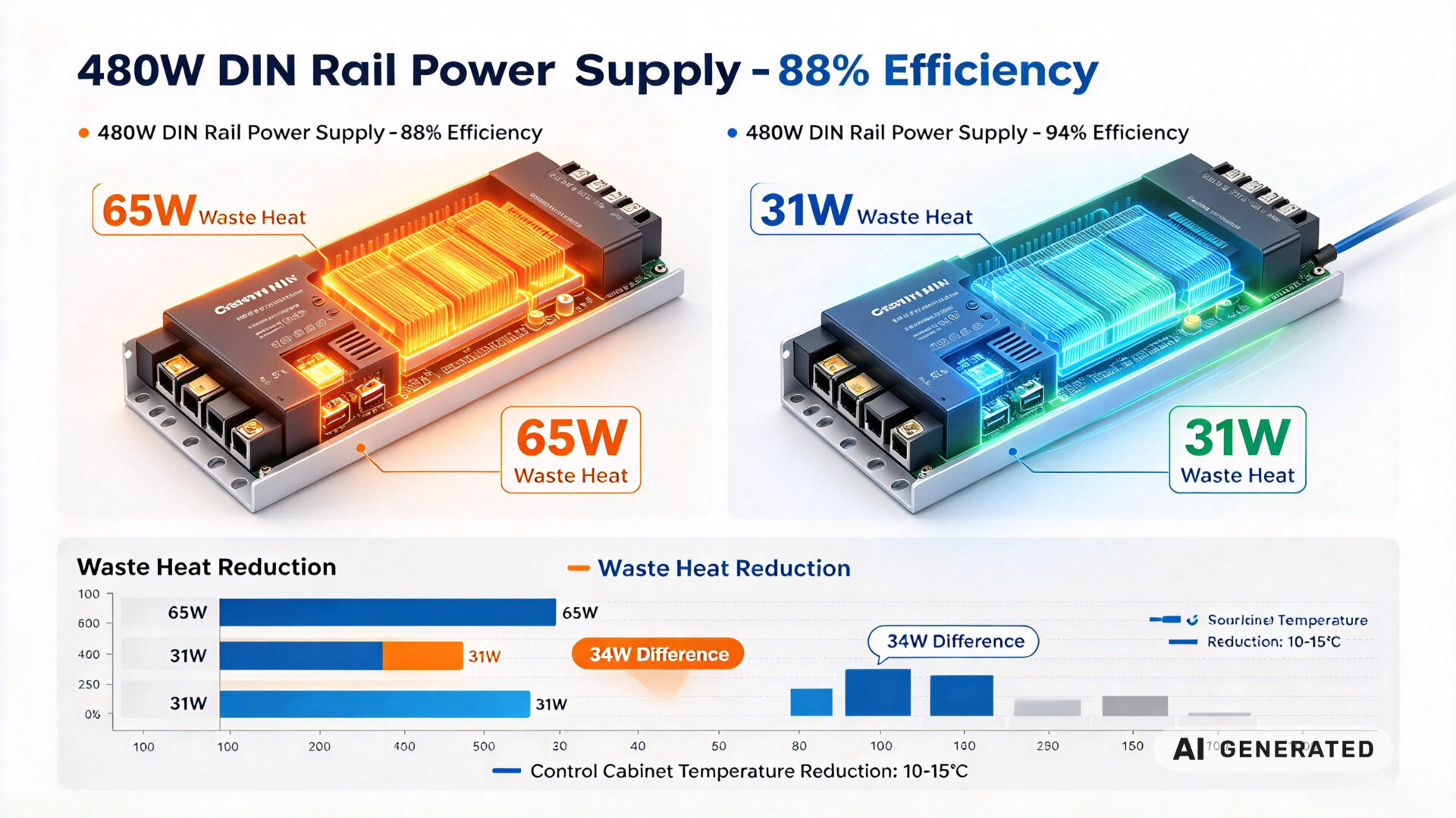

2.2 Die Effizienz-zu-Wärme-Berechnung, die die Netzteil-Lebensdauer bestimmt
Die Berechnung ist einfach. Für ein 480W DIN-Schienen-Netzteil bei Volllast:
- 88% Wirkungsgrad: Eingangsleistung = 480W ÷ 0,88 = 545W. Abwärme = 545W − 480W = 65W
- 94% Wirkungsgrad: Eingangsleistung = 480W ÷ 0,94 = 511W. Abwärme = 511W − 480W = 31W
Die Differenz beträgt 34W pro Netzteil. In einem versiegelten Schrank übersetzen sich diese 34W in eine Temperaturreduktion von etwa 10-15°C, abhängig von Schrankoberfläche und Wärmewiderstand. Basierend auf der 10°C-Regel verlängert diese Temperaturreduktion die Kondensatorlebensdauer um den Faktor 2-2,8×.
TDK-Lambdas DRB480-48-1 erreicht eine verifizierte 7-Jahres-Lebensdauer bei 40°C Umgebung und 75% Last, was ausdrücklich auf die Konstruktion zurückgeführt wird, die sicherstellt, dass Elektrolytkondensator-Temperaturanstiege minimiert werden. PULS-Netzteile erreichen bis zu 95,6% Wirkungsgrad, wobei die verbleibenden 4,4% der Eingangsleistung als Wärme verloren gehen, die durch das Kühlkonzept gemanagt werden muss.
Für ein tieferes Verständnis der Komponententechnologie hinter diesen Effizienzgewinnen siehe die Ressource für Element- und Materialtechnologie und den Leitfaden für Elementprüflabore von TPS.
3. Wie high efficiency din rail power supplies von TPS das Problem lösten
TPS Elektronik betrachtete die Herausforderung des Kunden als systemisches Thermoproblem, nicht als Komponentenaustauschübung. Die Lösung kombinierte Netzteil-Spezifikation, Schaltschrank-Thermoanalyse und einen phasenweisen Einsatzplan über die 45 Produktionslinien des Kunden.
3.1 Effizienzspezifikationen im TPS-Portfolio
TPS100-320W Peak DR+ Serie
Die TPS100-320W Peak DR+ Serie erreicht bis zu 93% Wirkungsgrad bei 220VAC Eingang und Volllast, mit integriertem Übertemperaturschutz. Erhältlich in 100W-, 150W-, 240W- und 320W-Nennleistungen mit 12-15V- und 24-28V-Ausgangsgruppen. Der 170% Power-Boost für bis zu 10 Sekunden bewältigt induktive Lastanläufe ohne Auslösung des Schutzabschaltens, was unnötige thermische Zyklen der internen Komponenten reduziert.
3.2 Gemessene Ergebnisse: Temperaturreduktion und Kondensatorlebensdauerverlängerung
TPS führte einen kontrollierten Thermovergleich an zwei identischen Produktionslinienschränken durch. Schrank A behielt das vorhandene 88%-Netzteil; Schrank B wurde mit einem TPS Peak DR+ Serie 240W-Gerät bei 93% Wirkungsgrad ausgestattet. Beide Schränke wurden über einen 30-Tage-Zeitraum während der Sommerproduktion überwacht.
- Schrank A (88% Netzteil): Innentemperatur durchschnittlich 56°C bei 35°C Umgebung; Spitzeninnentemperatur erreichte 61°C während maximaler Lastperioden
- Schrank B (93% Netzteil): Innentemperatur durchschnittlich 43°C bei gleicher Umgebung; Spitzeninnentemperatur erreichte 47°C
- Temperaturdelta: 13°C durchschnittliche Reduktion der Schaltschrank-Innentemperatur
Unter Anwendung der 10°C-Kondensatorlebensdauerregel verlängert die 13°C-Temperaturreduktion die Elektrolytkondensator-Lebensdauer um etwa das 2,5-fache. Für ein Netzteil, das ursprünglich bei der erhöhten Temperatur 4 Jahre halten sollte, verlängert sich die projizierte Lebensdauer auf über 10 Jahre—was den typischen Produktionslinien-Lebenszyklus überschreitet.
Für verwandte Fallstudien zu Materialprüfung und Komponentenzuverlässigkeit siehe den Qualitätssicherungs-Kundenfall und den Metallprüfungs- und Compliance-Leitfaden.
4. Kundenergebnis: Energieeinsparungen und reduzierte Ausfallzeiten
Der phasenweise Einsatz über 45 Produktionslinien lieferte messbare Ergebnisse innerhalb des ersten Jahres:
- Netzteil-Ausfallrate: Reduziert von 8-12% pro Jahr auf null ungeplante Ausfälle in den ersten 12 Monaten nach dem Einsatz
- Energiekostenreduktion: 34W Abwärmeverringerung pro Netzteil × 45 Linien × 8.760 Stunden/Jahr × 0,15 €/kWh = 2.010 € jährliche Energieeinsparungen direkt zurechenbar auf reduzierte Verluste, plus zusätzliche Einsparungen durch reduzierte Kühllast
- Ausfallzeiteneliminierung: Null Produktionsstunden durch Netzteilausfälle verloren, im Vergleich zu durchschnittlich 36 Stunden pro Jahr zuvor
- Kondensatorlebensdauerverlängerung: Projizierte 10+ Jahre Lebensdauer, wodurch der geplante Netzteil-Austausch während des Produktionslinien-Lebenszyklus entfällt
Dieses Engagement spiegelt den breiteren Ansatz von TPS für Netzteil-Integration in der Fabrikautomation wider. Die Ressource zur Lieferkettenoptimierung und der Leitfaden für globale Vertriebspartner dokumentieren ähnliche Projekte.
