Für Systemintegratoren, Schaltschrankbauer und Einkaufsteams, die Fabrikautomations-Schaltschränke entwerfen, ist das Netzteil nicht nur eine 24V-DC-Quelle – es ist eine Wärmequelle, die die thermische Umgebung für jede andere Komponente im Gehäuse bestimmt. Ein Netzteil mit niedrigem Wirkungsgrad kann in einem 130W-System 20W bis 30W Abwärme abgeben, die interne Schaltschranktemperatur erhöhen und die Alterung von Elektrolytkondensatoren im gesamten Schaltschrank beschleunigen.
Der TPS130-DR24Pro, Teil der TPS030-130W Pro-Serie high efficiency din rail power supplies, wurde entwickelt, um diese Herausforderung direkt anzugehen. Mit über 93% Wirkungsgrad bei 230VAC Volllast, einer kompakten Bauform von 91×90×60mm und einer MTBF von über 350.000 Stunden reduziert dieses 24V-DIN-Schienen-Netzteil die Wärmeentwicklung, verlängert die Kondensatorlebensdauer und senkt die Gesamtbetriebskosten in Fabrikautomations-Schaltschränken.
1. Das Schaltschrank-Wärmeproblem: Warum der Wirkungsgrad die Kondensatorlebensdauer bestimmt
Jedes Watt, das in einen Schaltschrank gelangt, verrichtet entweder nützliche Arbeit oder wird zu Wärme. In einem Netzteil wird die Differenz zwischen Eingangsleistung und Ausgangsleistung als Wärme abgegeben – und diese Wärme hat Konsequenzen, die weit über das Netzteil hinausgehen.
Betrachten Sie einen typischen Fabrikautomations-Schaltschrank mit einem 130W-Netzteil. Bei 85% Wirkungsgrad gibt das Netzteil etwa 23W Abwärme ab. Bei 93% Wirkungsgrad erzeugt dieselbe 130W-Ausgangsleistung nur etwa 10W Abwärme. Diese 13W Differenz – rund 56% weniger Wärme – haben direkten Einfluss auf die interne Schaltschranktemperatur.
Warum ist das für die Kondensatorlebensdauer wichtig? Elektrolytkondensatoren – die wärmeempfindlichsten Komponenten in jedem Netzteil oder Schaltschrank – folgen der Arrhenius-Gleichung für die Alterung. Für jede 10°C Erhöhung der Betriebstemperatur halbiert sich die Kondensatorlebensdauer ungefähr. Umgekehrt kann eine Reduzierung der Betriebstemperatur um 10°C die Kondensatorlebensdauer verdoppeln.
Ein Netzteil mit 93% Wirkungsgrad erzeugt weniger Wärme, was bedeutet:
- Niedrigere interne Schaltschranktemperatur: Weniger Abwärme bedeutet kühlere Luft im Gehäuse
- Niedrigere interne Netzteiltemperatur: Weniger Wärmeentwicklung im Netzteil selbst bedeutet, dass die eigenen Kondensatoren kühler laufen
- Längere Lebensdauer für alle Kondensatoren: Nicht nur die Kondensatoren des Netzteils, sondern auch die in SPS, Antrieben, HMIs und anderen Schaltschrankkomponenten
- Stabilerer Betrieb: Niedrigere Temperaturen reduzieren thermische Drift und Parameterabweichungen in empfindlichen analogen Schaltungen
Für Systemintegratoren und Schaltschrankbauer ist die Auswahl high efficiency din rail power supplies nicht nur eine energiesparende Entscheidung – es ist eine Zuverlässigkeitsentscheidung, die den gesamten Schaltschrank betrifft.
Mehr über die Installation von DIN-Schienen-Netzteilen erfahren →

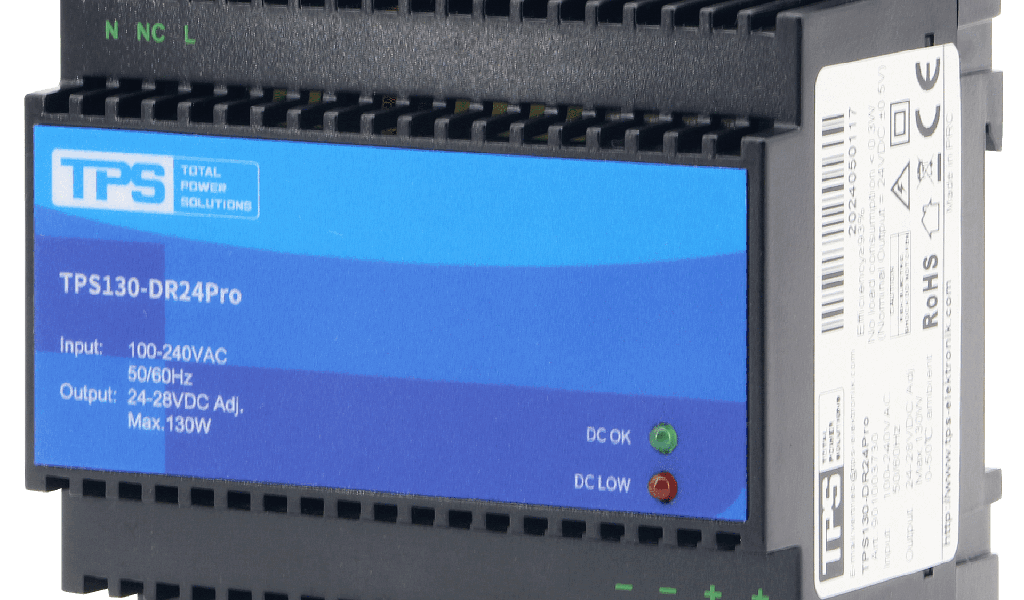

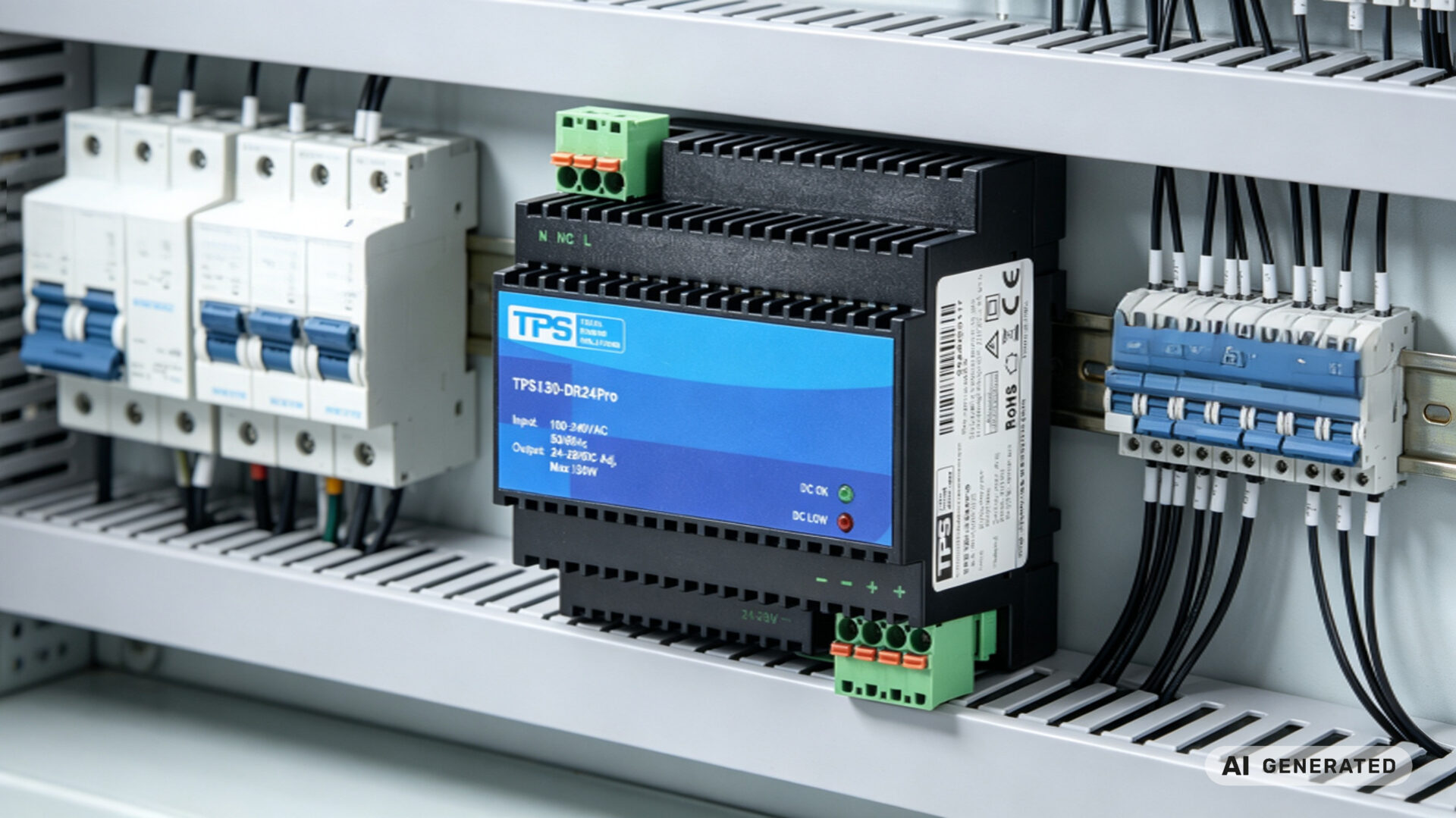

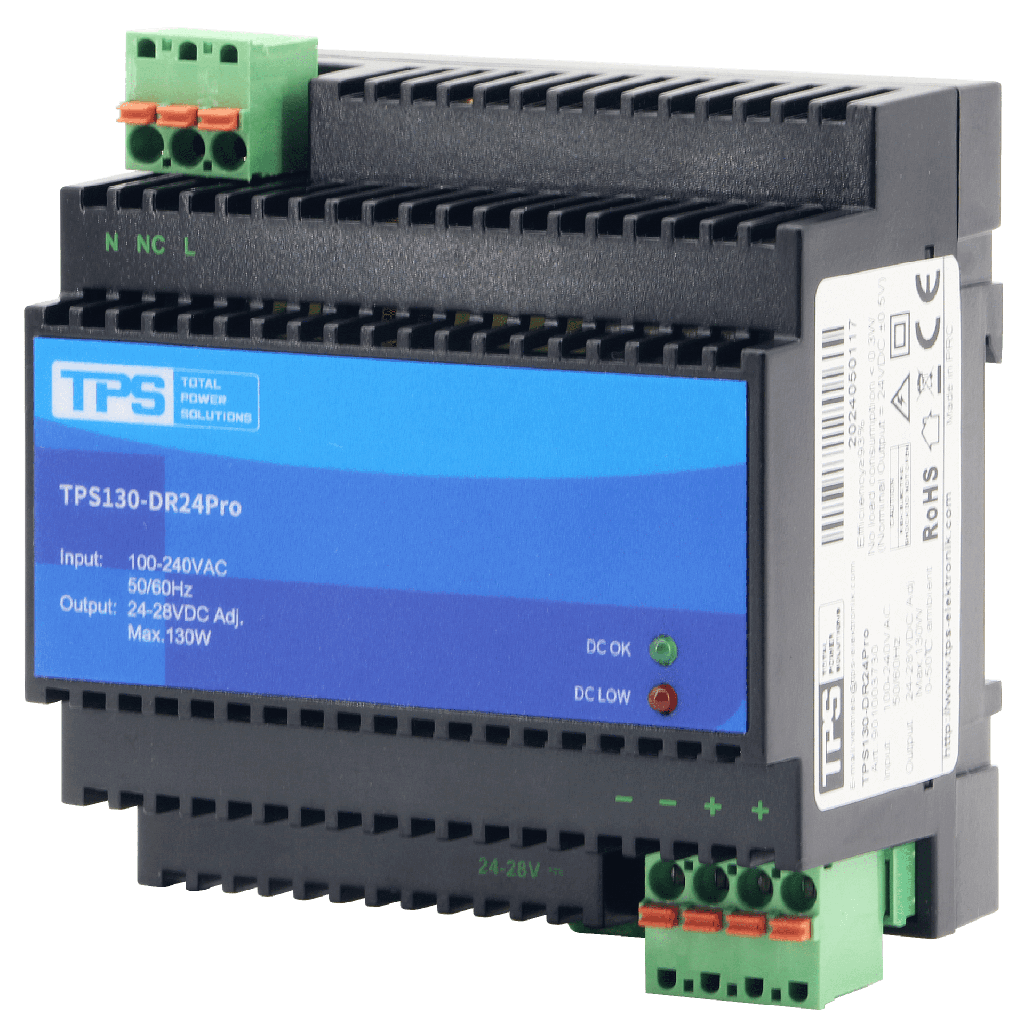

2. Produktübersicht: TPS130-DR24Pro hocheffizientes DIN-Schienen-Netzteil
Der TPS130-DR24Pro ist ein leistungsstarkes AC/DC-DIN-Schienen-Netzteil der TPS030-130W Pro-Serie, das für industrielle und kommerzielle Stromschienenanwendungen entwickelt wurde. Es liefert 24V DC bei 5,4A mit 130W Dauerausgangsleistung und ist damit ideal für Fabrikautomations-Schaltschränke, SPS-Systeme und industrielle Steuerungsgeräte.
Wichtige technische Daten auf einen Blick:
- Ausgangsspannung: 24V DC, einstellbar 24–28V
- Ausgangsstrom: 5,4A Nennstrom
- Ausgangsleistung: 130W Dauerleistung
- Eingangsspannung: 90–264VAC, 47–63Hz oder 120–370VDC
- Wirkungsgrad: Über 93% bei 230VAC Volllast
- Restwelligkeit und Rauschen: 200mV max
- Überbrückungszeit: 20ms bei Volllast und 230VAC
- Einschaltstrom: 40A max bei Kaltstart
- Ableitstrom: 0,2mA max bei 265VAC 60Hz
- Isolation: 3KVac Eingang-Ausgang für 60s
- Betriebstemperatur: -20°C bis +50°C (Derating von 50°C bis 70°C)
- MTBF: Über 350.000 Stunden bei MIL-HDBK-217F@25°C
- Abmessungen: 91×90×60mm, ca. 350g
- Montage: DIN-Schiene TS 35/7,5 oder TS 35/15 vertikal
Für Schaltschrankbauer, die Fabrikautomations-Schaltschränke entwerfen, bietet der TPS130-DR24Pro eine Kombination aus hohem Wirkungsgrad, kompakter Größe und Langzeitzuverlässigkeit, die die thermischen Herausforderungen moderner Industriegehäuse adressiert.

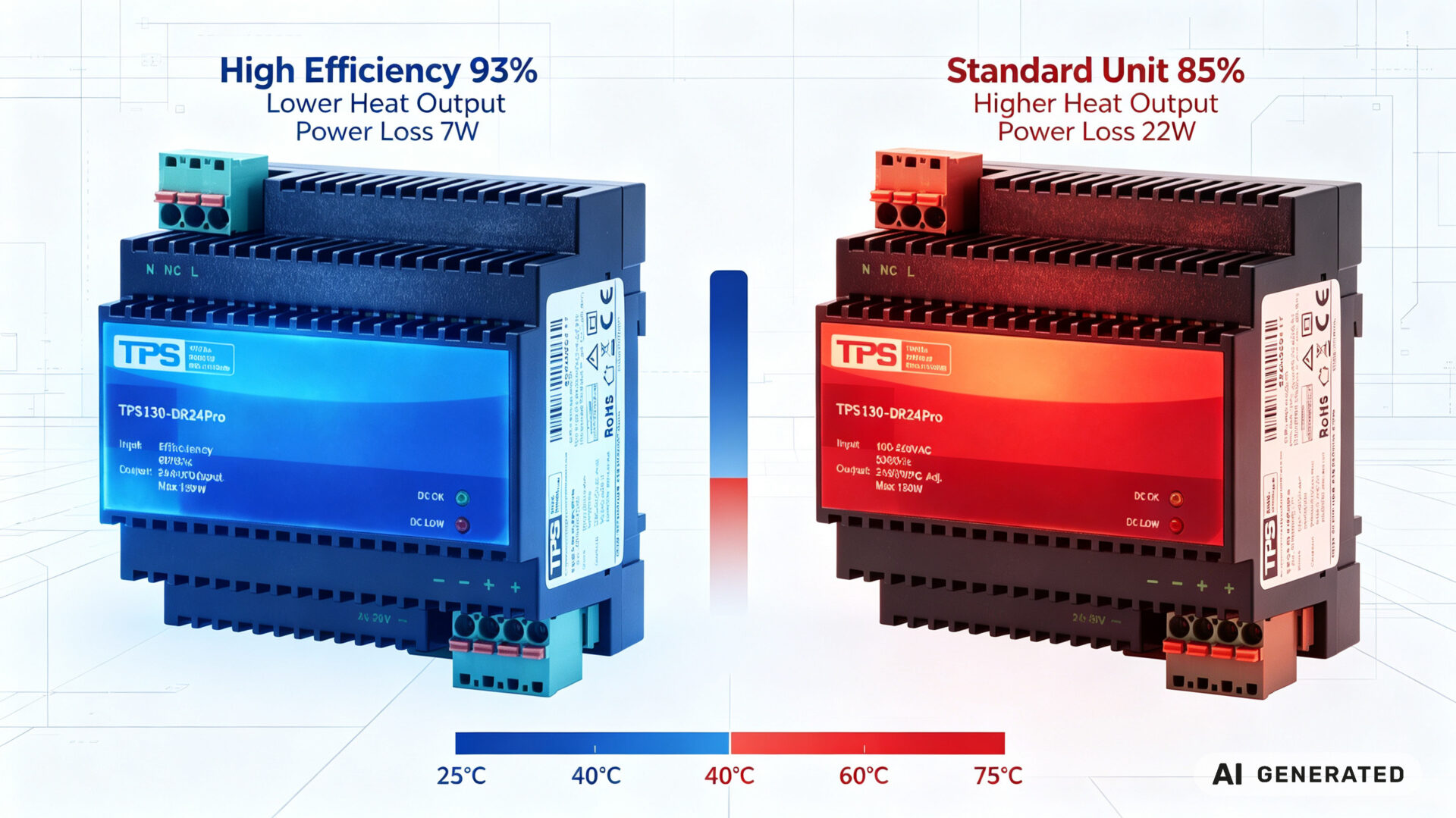

3. Effizienzökonomie: Wie 93% Wirkungsgrad Wärme und Betriebskosten senken
Der Wirkungsgrad eines Netzteils wird oft als energiesparende Kennzahl präsentiert – und das ist er auch. Aber für Schaltschrankdesigner ist die wichtigere Konsequenz des Wirkungsgrads die thermische. Jedes Watt Ineffizienz wird zu einem Watt Wärme, das aus dem Gehäuse abgeführt werden muss.
Die Wärmegleichung:
Für ein Netzteil mit 130W Ausgangsleistung:
- Bei 85% Wirkungsgrad: Eingangsleistung ca. 153W, Abwärme ca. 23W
- Bei 93% Wirkungsgrad: Eingangsleistung ca. 140W, Abwärme ca. 10W
Die Differenz – 13W reduzierte Wärmeabgabe – mag auf den ersten Blick bescheiden erscheinen. Aber in einem geschlossenen Schaltschrank können 13W kontinuierliche Wärmeentwicklung die Innentemperatur um mehrere Grad erhöhen, abhängig vom thermischen Widerstand des Schranks. Und diese Temperaturerhöhung wirkt sich direkt auf jede wärmeempfindliche Komponente im Schaltschrank aus.
Energiekosteneinsparungen:
Über die thermischen Vorteile hinaus liefert der 93% Wirkungsgrad des TPS130-DR24Pro messbare Energieeinsparungen. Über ein Jahr Dauerbetrieb:
- Bei 85% Wirkungsgrad: Das Netzteil verbraucht ca. 1.340 kWh Eingangsenergie pro Jahr (153W × 8.760 Stunden)
- Bei 93% Wirkungsgrad: Das Netzteil verbraucht ca. 1.226 kWh pro Jahr (140W × 8.760 Stunden)
Die Differenz – etwa 114 kWh pro Jahr pro Netzteil – führt zu direkten Energiekosteneinsparungen. In einer Einrichtung mit Dutzenden oder Hunderten von Schaltschränken werden die Gesamteinsparungen erheblich.
Für Einkaufsteams, die high efficiency din rail power supplies bewerten, muss die Gesamtbetriebskostenberechnung nicht nur den Kaufpreis, sondern auch die Energiekosten über die Produktlebensdauer und die Zuverlässigkeitsauswirkungen der reduzierten thermischen Belastung auf den gesamten Schaltschrank umfassen.
4. Verlängerte Kondensatorlebensdauer: Warum niedrigere Temperatur längere Lebensdauer bedeutet
Elektrolytkondensatoren sind die wärmeempfindlichsten Komponenten in jedem Netzteil. Ihre Lebensdauer wird durch die Arrhenius-Gleichung bestimmt, die chemische Reaktionsraten mit der Temperatur in Beziehung setzt. In praktischen Begriffen ist die Faustregel einfach: Jede 10°C Reduzierung der Betriebstemperatur verdoppelt die Kondensatorlebensdauer.
Diese Beziehung hat tiefgreifende Auswirkungen auf die Schaltschrankzuverlässigkeit. Ein Netzteil, das kühler läuft – weil es effizienter ist – verlängert nicht nur die Lebensdauer seiner eigenen Kondensatoren, sondern reduziert auch die Umgebungstemperatur im Schaltschrank, wovon jeder Kondensator in jeder Komponente profitiert.
Wie der Wirkungsgrad die Kondensatortemperatur beeinflusst:
In einem Netzteil sind die primären Wärmequellen:
- Schaltverluste: Wärme, die während der Ein-/Aus-Übergänge der Leistungshalbleiter entsteht
- Leitungsverluste: Wärme, die durch Stromfluss durch resistive Elemente entsteht
- Magnetische Verluste: Wärme, die in Transformator- und Induktivkernen entsteht
- Kondensator-Restwelligkeitsverluste: Wärme, die durch Wechselstrom-Restwelligkeit durch Elektrolytkondensatoren entsteht
Ein hocheffizientes Design minimiert alle vier Verlustmechanismen. Für Elektrolytkondensatoren ist der wichtigste Faktor der Restwelligkeitsstrom – die Wechselstromkomponente, die während des Betriebs durch den Kondensator fließt. Hoher Restwelligkeitsstrom verursacht interne Erwärmung, die die Elektrolytverdunstung beschleunigt und den ESR (äquivalenter Serienwiderstand) erhöht.
Der TPS130-DR24Pro erreicht seinen >93% Wirkungsgrad durch optimierte Schalttopologie, verlustarme magnetische Komponenten und niedrig-ESR-Ausgangskondensatoren. Das Ergebnis ist ein Netzteil, das weniger Wärme erzeugt, niedrigere interne Temperaturen aufweist und eine längere Kondensatorlebensdauer bietet – sowohl für seine eigenen Kondensatoren als auch für die Komponenten, die es versorgt.
Praktische Auswirkungen für die Fabrikautomation:
In Fabrikautomationsanwendungen, in denen Schaltschränke 24/7 laufen, ist der Unterschied zwischen einem Netzteil mit 5 Jahren Lebensdauer und einem mit 10 Jahren Lebensdauer erheblich. Höherer Wirkungsgrad führt direkt zu längeren Wartungsintervallen, geringeren Austauschkosten und weniger ungeplanten Ausfallzeiten.
Weitere Informationen zur TPS-Netzteilzuverlässigkeit finden Sie in der TPS100-320W Peak DR+ Serie mit 170% Leistungsboost.

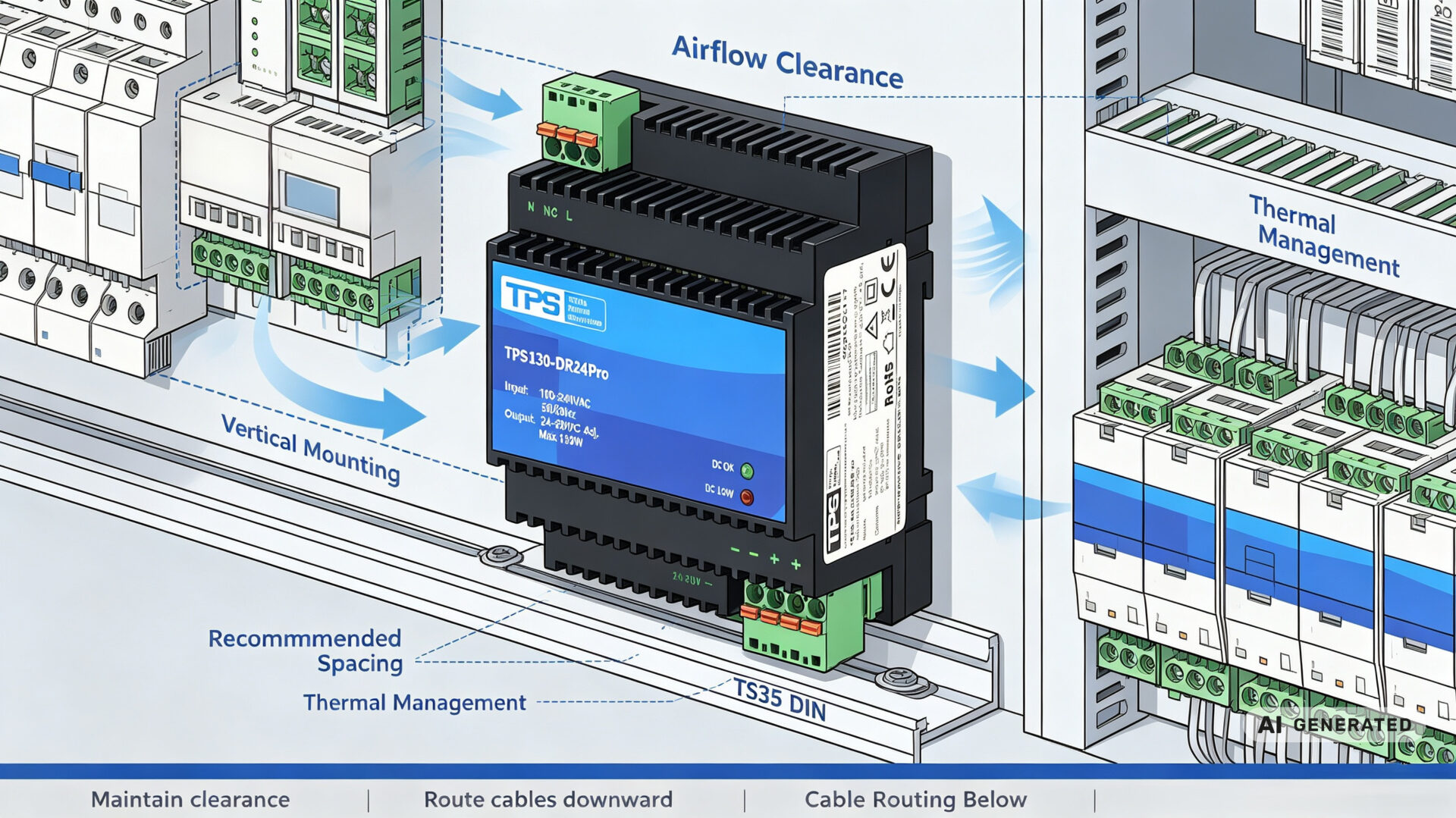

5. Schaltschrankdesign: Installations- und Luftstrom-Best-Practices
Auch das effizienteste Netzteil erfordert eine ordnungsgemäße Installation, um seine Nennleistung und Zuverlässigkeit zu erreichen. Für Schaltschrankbauer und Systemintegratoren maximieren die folgenden Installationspraktiken die Vorteile high efficiency din rail power supplies.
Montageausrichtung:
Der TPS130-DR24Pro ist für die vertikale Montage auf Standard-DIN-Schienen (TS 35/7,5 oder TS 35/15) ausgelegt. Die vertikale Montageausrichtung ermöglicht natürliche Konvektion, um Wärme nach oben und aus dem Netzteil abzuführen. Das Gerät sollte so montiert werden, dass die Lüftungsöffnungen (falls vorhanden) nicht blockiert werden.
Abstand und Luftstrom:
Empfohlene Abstände um das Netzteil:
- Oben und unten: Mindestens 50mm Abstand für Konvektionsluftstrom
- Seiten: Mindestens 20mm Abstand zu benachbarten Komponenten
- Vorne: Mindestens 30mm Abstand für Kabelverlegung und Wärmeabgabe
Bei seitlicher Montage mehrerer Netzteile können zusätzlicher Abstand oder erzwungene Luftströmung erforderlich sein, um Wärmeakkumulation zu verhindern.
Kabelverlegung:
Verlegen Sie Ausgangskabel vom Netzteil weg, um Konvektionsluftstrom nicht zu behindern. Halten Sie AC-Eingangskabel von DC-Ausgangskabeln getrennt, um Rauscheinkopplung zu minimieren. Verwenden Sie Kabelkanäle oder Kabelbinder, um eine organisierte Verlegung beizubehalten und zu verhindern, dass Kabel Lüftungswege blockieren.
Thermisches Management:
Für Schaltschränke mit hohen internen Wärmelasten erwägen Sie:
- Gefilterte Lüfterkühlung: Erzwungene Luftströmung kann die Innentemperaturen um 10°C oder mehr senken
- Wärmetauscher: Geschlossene Kühlung für abgedichtete Schränke in staubigen oder feuchten Umgebungen
- Schaltschrank-Klimaanlage: Für Hochleistungsinstallationen bei heißen Umgebungsbedingungen
Weitere Informationen zu Installations-Best-Practices finden Sie im DIN-Schienen-Netzteil Installations- und Verkabelungsleitfaden.
6. Konformität und Zertifizierungen: EN 62368-1 und EMV-Standards erfüllen
Fabrikautomationsgeräte müssen eine Reihe internationaler Standards für Sicherheit, EMV und Umweltleistung erfüllen. Der TPS130-DR24Pro ist so ausgelegt und zertifiziert, dass er diese Anforderungen erfüllt.
Sicherheitszertifizierungen:
- IEC/EN 62368-1: Sicherheitsstandard für Audio-/Video-, Informations- und Kommunikationstechnologiegeräte
- IEC/ES/CSA/EN 60601-1: Sicherheitsstandard für medizinische elektrische Geräte, ermöglicht den Einsatz in der medizinischen Gebäudeautomation
- EN 61347-2-13: LED-Sicherheitszertifizierung für Beleuchtungsanwendungen
- Niederspannungsrichtlinie 2014/35/EU: Europäische Sicherheitsrichtlinie für elektrische Betriebsmittel
EMV-Konformität:
- EN 55032-A: EMV-Störaussendungsstandard für Multimedia-Geräte
- EMV-Richtlinie 2014/30/EU: Europäische EMV-Richtlinie
- EN 61000-3-2 und EN 61000-3-3: Leistungsfaktor- und Oberschwingungsstandards
Umwelt und Qualität:
- CE- und RoHS-konform: Europäische Konformität und Beschränkung gefährlicher Stoffe
- IP30 Doppelisolierung: Schutz gegen feste Fremdkörper und grundlegende Isolationskoordination
- 3KVac Eingang-Ausgang Spannungsfestigkeit: Verstärkte Isolierung für Sicherheit
- 5 Jahre Herstellergarantie: Unterstützt durch TPS-Qualitätsengagement
Für Schaltschrankbauer und Einkaufsteams vereinfachen diese Zertifizierungen den Konformitätsprozess und liefern Dokumentation für die Schaltschrankzertifizierung. Der TPS130-DR24Pro ist eine zuverlässige Alternative zu Mean-Well-Netzteilen in derselben Leistungsklasse mit vergleichbaren oder überlegenen Spezifikationen.
7. Technische Daten auf einen Blick
| Parameter | Spezifikation |
|---|---|
| Modell | TPS130-DR24Pro |
| Ausgangsspannung | 24V DC, einstellbar 24–28V |
| Ausgangsstrom | 5,4A |
| Ausgangsleistung | 130W Dauerleistung |
| Eingangsspannung | 90–264VAC, 47–63Hz / 120–370VDC |
| Wirkungsgrad | >93% bei 230VAC Volllast |
| Restwelligkeit & Rauschen | 200mV max |
| Überbrückungszeit | 20ms bei Volllast / 230VAC |
| Einschaltstrom | 40A max bei Kaltstart |
| Ableitstrom | 0,2mA max bei 265VAC 60Hz |
| Isolation | 3KVac Eingang-Ausgang für 60s |
| Schutz | OVP, OCP (>110%), OTP, auto-recover |
| Betriebstemperatur | -20°C bis +50°C, Derating 50°C–70°C |
| MTBF | >350.000 Stunden bei 25°C |
| Abmessungen | 91×90×60mm |
| Gewicht | Ca. 350g |
| Montage | DIN-Schiene TS 35/7,5 oder TS 35/15 |
| Zertifizierungen | CE, RoHS, EN61347-2-13, EN55032-A, IEC/EN60601-1, 62368-1, LVD/EMC |
| Garantie | 5 Jahre |
