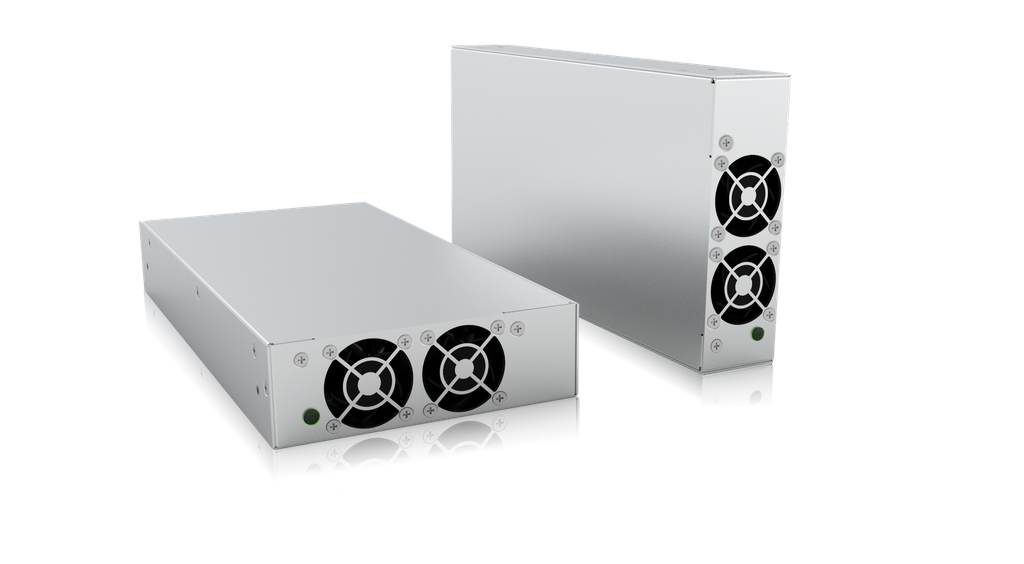

Genau hier setzt die TPS-BM Serie an. Die hier betrachteten Varianten TPS-BM142250SIR, TPS-BM142400SI und TPS-BM142650SI(R) kombinieren 176-264VAC Eingang, 14VDC Ausgang im AC-zu-DC-Betrieb, bidirektionalen Energiefluss, Soft-Switching-Technologie, PF bis 0,99, THDi <5%, Umschaltzeiten unter 10ms und Parallelbetrieb bis zu 8 Geräten.
|
TPS-BM142400SI ansehen →
|
TPS-BM142650SI ansehen →
|
TPS-BM142650SIR ansehen →
1. Warum AC/DC-bidirektionale Leistungsmodule in der RFQ-Phase wichtig sind
In der Bottom-of-Funnel-Phase vergleicht niemand mehr nur Produktkategorien. Verglichen wird Integrationssicherheit. Das gilt besonders für Anlagen zur Zellformierung, für bidirektionale Leistungstests, für energierückspeisende Alterung und allgemein für Systeme, in denen Energie kontrolliert zwischen Netzseite und DC-Seite bewegt werden muss.
Ein Standard-Netzteil kann auf den ersten Blick ausreichend wirken. Die eigentlichen Probleme entstehen aber später im Projekt: unzureichender Leistungsfaktor, zu hohe Oberschwingungen, starkes Derating bei Schaltschranktemperatur, eingeschränkte Erweiterbarkeit oder eine Luftführung, die nicht zur Geometrie der Anlage passt. Für den Schaltschrankbau bedeutet das Nacharbeit. Für den Einkauf bedeutet es längere technische Klärung. Für den Integrator bedeutet es Verzögerung im Terminplan.
Die TPS-BM Serie adressiert genau diese RFQ-relevante Stelle. Statt Gleichrichtung und Rückspeisung mit mehreren separaten Baugruppen zu lösen, unterstützt die Plattform bidirektionalen Energiefluss innerhalb einer einheitlichen Modulserie. Das ist besonders interessant, wenn Laden, Entladen, Rekuperation, Netzrückspeisung oder Energierückgewinnung bereits auf Systemebene sauber geplant werden sollen.
Damit ist die Serie nicht nur für den Laboraufbau relevant. Sobald aus einem Prüfling ein produktionsnaher Prüfstand, eine Zellformierungslinie oder ein netzgekoppeltes Testsystem wird, zählen sauberes AC-Verhalten und mechanisch-elektrische Integrationsfähigkeit deutlich mehr als reine Nennleistung. Wenn in derselben Maschine zusätzlich 24V-Steuerstrom benötigt wird, können ergänzend etwa das TPS030 PRO Series DIN-Schienen-Netzteil oder das kompakte TPS010 GP Series für Hilfsspannungen sinnvoll sein.
2. Was die TPS-BM14 Plattform bietet
Der Mehrwert der BM14 Plattform liegt nicht nur in der Leistungsstufe. Entscheidend ist die Kombination aus einphasigem 176-264VAC Eingang, 14VDC Ausgang im AC→DC-Betrieb, bidirektionaler Topologie, Soft-Switching-Technologie und modularer Erweiterbarkeit. Für Entwickler verbessert das die Planbarkeit. Für den Einkauf entsteht eine klar strukturierte Produktfamilie, die sich einfacher vergleichen und freigeben lässt.

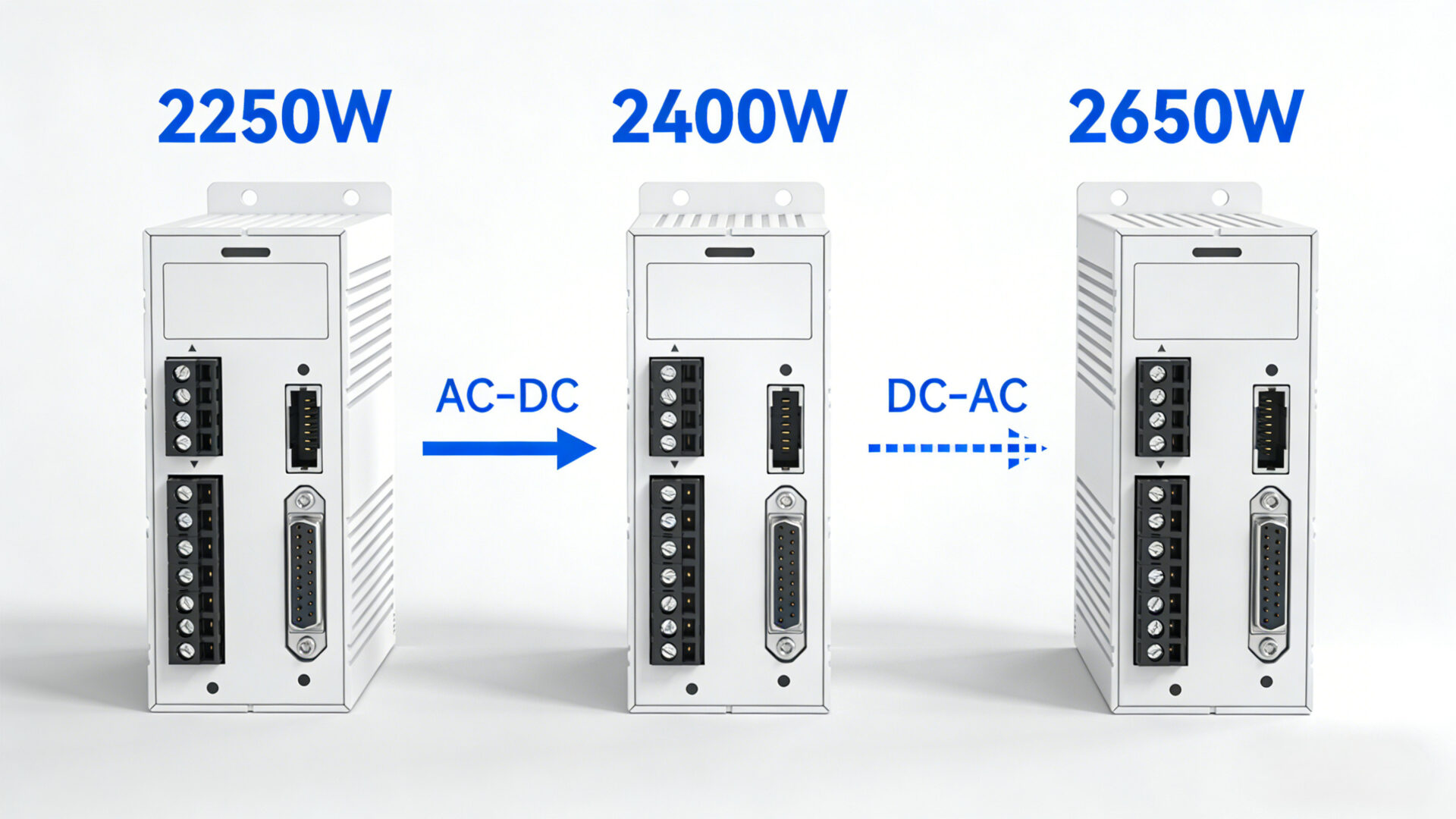

2.1 Modellvergleich: 2250W, 2400W und 2650W
Die drei Leistungsstufen decken unterschiedliche Stromanforderungen ab, bleiben dabei aber innerhalb einer gemeinsamen elektrischen und mechanischen Plattform. Das ist für OEMs interessant, die ein Anlagenkonzept standardisieren und trotzdem je nach Station oder Funktionsblock unterschiedliche Leistungsreserven benötigen.
| Modell | AC→DC Nennleistung | AC→DC Nennstrom | AC→DC Spitzenwirkungsgrad | DC→AC Eingangsleistung | DC→AC Nennstrom | DC→AC Spitzenwirkungsgrad |
|---|---|---|---|---|---|---|
| TPS-BM142250SIR | 2250W | 161A bei 14VDC | 93,5% | 1575W | 105A bei 15VDC | 88% |
| TPS-BM142400SI | 2400W | 171A bei 14VDC | 91,5% | 1680W | 112A bei 15VDC | 88,5% |
| TPS-BM142650SI / TPS-BM142650SIR | 2650W | 189A bei 14VDC | 91,5% | 1855W | 123,7A bei 15VDC | 86% |
2.2 Leistungsdaten in AC→DC- und DC→AC-Richtung
Im AC→DC-Betrieb stellt die BM14 Serie eine 14VDC-Plattform für stromstarke Low-Voltage-Anwendungen bereit. Im DC→AC-Betrieb unterstützt sie die Rückführung von Energie auf die AC-Seite. Das ist insbesondere für Rekuperation, Rückspeisebetrieb und energierückgewinnende Prüfprozesse interessant.
Auf der Eingangsseite wird L+N+PE verwendet. Die Nennspannung liegt bei 220/230/240VAC, der Arbeitsbereich bei 176-264VAC. Für reale Industrieumgebungen mit nicht idealen Netzbedingungen ist genau das ein wichtiger Punkt. Die Plattform ist damit besser auf Produktionsumfelder ausgerichtet als rein labororientierte Lösungen.
Wenn im Projekt zunächst Laborvalidierung und später Serienanlage vorgesehen sind, kann ergänzend ein programmierbares Tischgerät wie das EA-PS 3200-02 C für die Vorentwicklung sinnvoll sein, während die BM14 Serie stärker auf leistungsstarke, bidirektionale Systemintegration ausgerichtet ist.
3. Leistungsmerkmale, die die Systemintegration wirklich beeinflussen
Für SEO sind Begriffe wie high efficiency, soft switching technology oder high PF wichtig. Für die technische Freigabe im RFQ zählen jedoch die dahinterstehenden Betriebsdaten: Verhalten auf der AC-Seite, Oberschwingungen, Umschaltzeit zwischen den Richtungen und Leistungsstabilität unter realer Schaltschranktemperatur.
3.1 Netzqualität: hoher PF, niedriger THDi und Soft Switching
Die BM14 Plattform ist für Projekte interessant, bei denen das Eingangsverhalten des Systems sauber dokumentiert sein muss. Die Serie ist mit PF 0,99 und THDi <5% unter den angegebenen Netzbedingungen spezifiziert. Damit lässt sie sich in Testschränken, Alterungsracks und netzseitig sensiblen Industrieanwendungen deutlich überzeugender positionieren als unspezifische Standardlösungen.
Ebenso wichtig ist die Umschaltzeit unter 10ms zwischen Gleichrichter- und Invertermodus. In Systemen mit häufigem Richtungswechsel des Energieflusses reduziert das das Risiko von Instabilitäten in der Anlagensteuerung oder unerwünschten Schutzabschaltungen in angrenzenden Baugruppen.
Hinzu kommt die Soft-Switching-Technologie. Sie ist für bidirektionale Leistungselektronik nicht nur ein Marketingbegriff, sondern relevant für Schaltverluste, thermische Belastung und Wiederholgenauigkeit über lange Prüfdauern hinweg.
3.2 Thermik, Umgebungsbedingungen und Schaltschrankauslegung
Thermik ist oft der Punkt, an dem gute Angebote in der Praxis scheitern. Entscheidend ist daher, dass die BM14 Serie bei 10°C bis 45°C mit voller Leistung ohne Derating betrieben werden kann. Zwischen 45°C und 55°C erfolgt eine Reduzierung auf 90%, zwischen 55°C und 60°C auf 80%.
Für industrielle Projekte ebenfalls relevant: Lagertemperatur -40°C bis 70°C, relative Luftfeuchte 5% bis 95% ohne Kondensation sowie Betrieb bis 1000m ohne Höhen-Derating. Von 1000m bis 3000m gilt eine Leistungsreduzierung von 1% je 100m.
Die Kühlung erfolgt über erzwungene Luftkühlung mit intelligenter Regelung. Dadurch lässt sich eine kompakte Leistungseinbindung im Schaltschrank besser realisieren, vorausgesetzt Luftführung und Wärmekonzept werden früh im Layout berücksichtigt. Wenn parallel dazu 24V-Steuerstrom oder Hilfsspannungen benötigt werden, kann z. B. das TPS100-320W Peak DR-Plus DIN-Schienen-Netzteil die Nebenverbraucher sauber von der Hauptleistungsstufe trennen.
4. Typische Anwendungen: Zellformierung, Energierückspeisung und netzgekoppelte Systeme
Besonders stark ist die TPS-BM Serie überall dort, wo unidirektionale Netzteile das Anlagenkonzept unnötig kompliziert machen würden. Das Datenblatt nennt ausdrücklich Zellformierung und Test, bidirektionale Leistungstests sowie energierückspeisende Leistungsalterung. Genau diese Einsatzfelder passen auch aus vertrieblicher Sicht am besten zur Plattform.
In Zellformierungsanlagen wird meist eine stabile Low-Voltage-/High-Current-DC-Versorgung verlangt, die sich modular skalieren lässt. Die 14VDC-Plattform der BM14 Serie ist dafür interessant, weil sie sich über Parallelbetrieb ausbauen lässt und damit eine flexiblere Systemarchitektur ermöglicht als eine starre Einblock-Lösung.
In energierückspeisenden Alterungs- und Prüfsystemen liegt der Vorteil nicht nur in der Versorgung, sondern in der Rückführung von Energie. Genau dort wird ein AC/DC bidirektionales Leistungsmodul wirtschaftlich relevant: weniger Energieverschwendung, bessere Effizienz im Dauerbetrieb und sauberere Skalierung für leistungsintensive Testumgebungen.
Auch für netzgekoppelte Inverter- oder Prüfsysteme ist die Serie interessant, weil sie im Datenblatt als netzseitig robust und anpassungsfähig beschrieben wird. Das ersetzt keine projektspezifische Konformitätsbewertung, verbessert aber die Glaubwürdigkeit im Vergleich zu Lösungen, die nur für Laborbedingungen gedacht sind.
Auf der Compliance-Seite möchte der Einkauf meist früh verstehen, wie realistisch EMC- und Zertifizierungspfad sind. Das Datenblatt nennt EN55032 und beschreibt, dass die Plattform UL-, CE- und TÜV-Zertifizierungsanforderungen unterstützen kann. Für interne Abstimmungen lassen sich ergänzend offizielle Referenzen wie die CE-Kennzeichnungsübersicht der EU-Kommission, die UL-Zeichenübersicht oder die TÜV SÜD Übersicht zur Produktzertifizierung heranziehen.
5. Mechanische Integration, Luftführung und Parallelbetrieb
Mechanische Eignung ist häufig das Thema, das im Angebot unterschätzt und in der Montage zuerst sichtbar wird. Die BM14 Plattform bleibt hier mit 141mm × 44mm × 285mm und <2,4kg pro Modul gut beherrschbar. Gerade in wiederholbaren Schaltschranklayouts mit mehreren Leistungsmodulen ist das ein echter Vorteil.
Ein zentraler Punkt für Integratoren ist der Parallelbetrieb mit bis zu 8 Geräten. Dazu kommt eine Stromaufteilungsabweichung von unter 5%. Praktisch bedeutet das: Die Leistung lässt sich modular skalieren, Ersatzteilstrategien bleiben einfacher und die Architektur muss nicht unnötig früh auf einen einzigen großen Leistungsblock festgelegt werden.
Ebenfalls früh geprüft werden sollte die Luftführung. Das Datenblatt unterscheidet zwischen Standard-Luftstrom und einer R-Type-Variante. Das ist wichtig, wenn die innere Zonierung des Schaltschranks, die Anschlussseite oder die Servicezugänglichkeit eine bestimmte Luft- und Terminalführung erfordern.
Ein weiterer Praxispunkt: Die DC-Seite darf laut Datenblatt 25VDC nicht überschreiten, da sonst ein Ausfall verursacht werden kann. Diese Grenze sollte deshalb von Anfang an in Schutzkonzept, Schnittstellenreview und Inbetriebnahmecheckliste einfließen.
Wenn in derselben Maschine zusätzlich IPCs, HMI-Rechner oder industrielle ATX/Flex-Netzteile benötigt werden, bietet TPS auch angrenzende Lösungen wie das FSP350-70PFL-SK, das FSP700-80PSA-SK oder das FSP220-50FGBBI für den restlichen Schaltschrankaufbau.
6. Wie Einkauf und Technik die Freigabe schneller voranbringen
Im Bottom-of-Funnel zählt nicht mehr allgemeine Awareness, sondern saubere Entscheidungsreife. Der schnellste Weg dorthin ist, die RFQ-Bewertung an den tatsächlichen Entscheidungsvariablen der BM14 Plattform auszurichten: benötigte AC→DC-Leistung, erwartete DC→AC-Rückspeiseleistung, Luftführung, Schaltschranktemperatur, Höhenlage und Anzahl parallel geplanter Module.
Eine belastbare RFQ-Anfrage sollte deshalb mindestens diese Punkte enthalten:
- Zielmodell oder gewünschter Leistungsbereich: 2250W, 2400W oder 2650W
- Ob der Schwerpunkt auf AC→DC, DC→AC oder echtem Bidirektionalbetrieb liegt
- Schaltschranktemperatur und Einbauhöhe
- Vorgaben zur Luftführung und Servicezugänglichkeit
- Geplante Anzahl parallel geschalteter Module
- EMV- und Zertifizierungsanforderungen
- Schnittstellen- und Schutzanforderungen auf der DC-Seite
Für eine schnelle Vorauswahl empfiehlt es sich, direkt mit den jeweiligen Produktseiten zu arbeiten:
TPS-BM142250SIR,
TPS-BM142400SI,
TPS-BM142650SI und
TPS-BM142650SIR.
Vertriebsseitig ist genau das der eigentliche Conversion-Punkt dieser Serie: Wer statt einer fragmentierten Lösung ein modulares AC/DC bidirektionales Leistungsmodul sucht, bekommt mit der BM14 Plattform einen saubereren Weg von der Konzeptphase über den Prototyp bis zur industriell wiederholbaren Systemarchitektur.
FAQ
Was ist ein AC/DC-bidirektionales Leistungsmodul?
Es handelt sich um ein Leistungsmodul, das Energie in beide Richtungen zwischen AC- und DC-Seite übertragen kann. In der BM14 Serie unterstützt das sowohl die Versorgung im AC→DC-Betrieb als auch Rückspeise- bzw. Rekuperationsfunktionen im DC→AC-Betrieb.
Welches BM14 Modell passt am besten?
Das hängt von Strombedarf, gewünschter Rückspeiseleistung und Skalierungsstrategie ab. TPS-BM142250SIR passt zu kleineren Leistungsstufen, TPS-BM142400SI deckt den mittleren Bereich ab, und TPS-BM142650SI/SIR ist sinnvoll, wenn innerhalb dieser Plattform die höchste Stromreserve benötigt wird.
Ist die Serie für Zellformierung geeignet?
Ja. Die BM14 Plattform ist ausdrücklich für Zellformierung und Test genannt und eignet sich besonders für Anwendungen mit niedriger DC-Spannung, hohem Strom und modularer Skalierung.
Warum sind PF und THDi im RFQ so wichtig?
Weil sie einen direkten Einfluss auf die Bewertung des AC-seitigen Verhaltens haben. Ein hoher PF und niedriger THDi erleichtern die technische Freigabe und erhöhen das Vertrauen in die industrielle Einsetzbarkeit.
Kann ich mehrere Module parallel betreiben?
Ja. Die Plattform unterstützt den Parallelbetrieb mit bis zu 8 Geräten. Das ist besonders vorteilhaft für skalierbare Prüfstände, höhere Stromanforderungen und modulare Ersatzteilkonzepte.
