Für Systemintegratoren, Schaltschrankbauer und technisch versierte Beschaffungsteams ist die Auswahl des richtigen Verteiltransformators eine kritische Entscheidung, die sich auf die Sicherheit, Effizienz und Langlebigkeit des gesamten Stromnetzes auswirkt. Es geht nicht nur um die Herabsetzung der Spannung, sondern um strenge Normenkonformität, thermisches Management und die nahtlose Integration in bestehende Infrastrukturen.
Der 3-Phasen Pad Mounted Transformator von TPS ELEKTRONIK ist eine direkt ab Werk gelieferte Verteilungslösung nach amerikanischem Standard (ANSI/IEEE), die für eine sichere, stabile und effiziente Stromumwandlung in anspruchsvollen Feldinstallationen entwickelt wurde. Mit einem breiten Nennleistungsbereich von 75 kVA bis 3735 kVA ist diese Serie für die strengen Anforderungen moderner Industrie- und Versorgungsanwendungen ausgelegt.
Egal, ob Sie ein Stromversorgungssystem für ein gewerbliches Gebäude, eine Erdölförderanlage oder ein Kraftwerk für erneuerbare Energien entwerfen, dieser Outdoor Pad Mount Transformer bietet durch seine Ölkühlung, hochwertige Kupferwicklungen und das isolierte HV/LV-Kammerdesign unübertroffene Zuverlässigkeit.
1. Kernarchitektur: Der Pad Mount Distribution Transformer

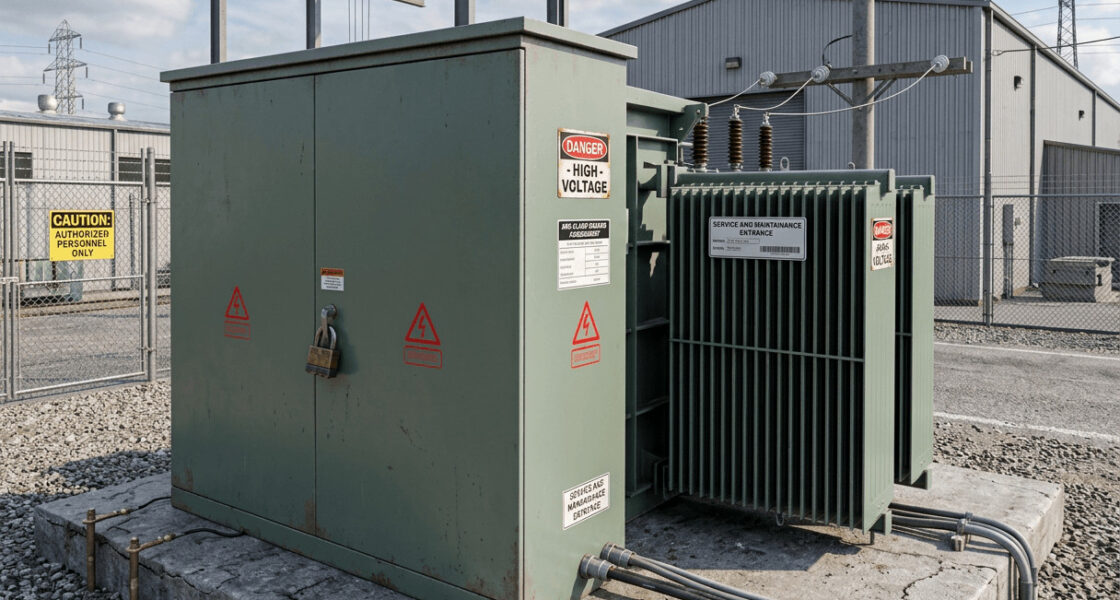

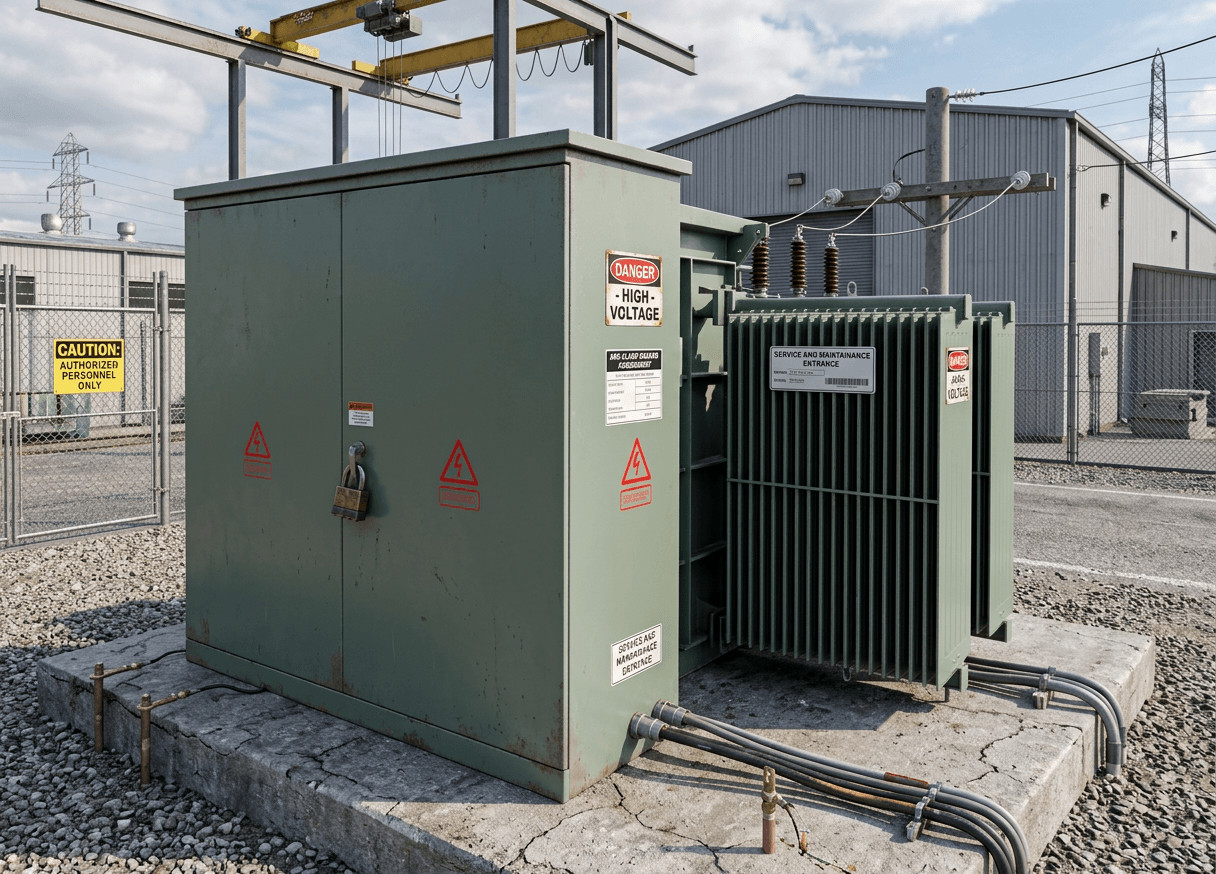

Im Gegensatz zu herkömmlichen mastmontierten Transformatoren oder Gießharztransformatoren für den Innenbereich ist der Pad Mount Distribution Transformer für die ebenerdige Außenaufstellung konzipiert. Er ruht auf einem Betonsockel und verfügt über ein manipulationssicheres, abschließbares Gehäuse (Lockable Cabinet Transformer), das in vielen Gerichtsbarkeiten die Notwendigkeit von Schutzzäunen überflüssig macht.
Ein entscheidendes Merkmal des TPS ELEKTRONIK-Designs ist das isolierte Kammerdesign (Isolation Compartment Design). Das Gehäuse ist strikt in Hochspannungs- (HV) und Niederspannungsbereiche (LV) unterteilt. Diese physische Trennung erhöht die Sicherheit des Bedienpersonals bei routinemäßigen Wartungsarbeiten erheblich, reduziert elektromagnetische Störungen und vereinfacht den Gesamtbetrieb. Die „Dead-Front“-Konstruktion stellt sicher, dass beim Öffnen der Gehäusetüren keine spannungsführenden Teile freiliegen, was strikt den ANSI/IEEE C57.12.34 Standards für Pad-Mounted-Geräte entspricht.
Für Projekte, die andere Bauformen erfordern, können Sie auch unser umfassendes Sortiment an Stromverteilungstransformatoren erkunden.
2. Elektrische Spezifikationen & Leistungsbereich
Flexibilität bei Spannung und Kapazität ist für Versorgungs- und Industrieanwendungen von größter Bedeutung. Dieser 75kVA to 3735kVA 3-Phasen Pad Mounted Transformer bietet eine enorme operative Bandbreite, die ihn für alles von kleinen Gewerbekomplexen bis hin zu riesigen industriellen Fertigungsanlagen geeignet macht.
- Primärspannung (HV): Anpassbar von 34,5 kV bis hinunter zu 4,16 kV (einschließlich gängiger Nennwerte wie 4160GrdY, 24940GrdY/2400 und 14400V).
- Sekundärspannung (LV): Anpassbar von 120V bis zu 600V (einschließlich 208GrdY, 600GrdY/120 und 347V), um perfekt auf die standortspezifischen Lastanforderungen abgestimmt zu sein.
Effizienz ist eine kritische Kennzahl für jeden Utility Transformer. Diese Serie ist darauf optimiert, Energieverschwendung zu minimieren, und weist typische Leerlaufverluste von 180W bis 4125W sowie Kurzschlussverluste (Lastverluste) von 1250W bis 37875W auf, abhängig vom spezifischen Modell und der kVA-Leistung. Geringere Verluste führen direkt zu reduzierten Betriebskosten über die jahrzehntelange Lebensdauer des Transformators.
Wenn Ihre Anwendung eine spezifische Spannungsregelung erfordert, ziehen Sie unsere OSG/LOSG 3-Phasen-Spartransformatoren für ergänzende Lösungen zur Spannungssteuerung in Betracht.
3. Ölgekühlte Systeme & Hocheffiziente Materialien
Das thermische Management ist das Lebenselixier eines Hochleistungstransformators. Der Oil Immersed Transformer von TPS verwendet hochwertige dielektrische Flüssigkeit, um interne Komponenten zu isolieren und Wärme effektiv abzuleiten. Gepaart mit einem Radiator Cooled Transformer-Design bieten die externen Wellrippen eine massive Oberfläche für die natürliche Konvektionskühlung, was eine stabile thermische Leistung auch unter kontinuierlicher Schwerlast gewährleistet.
Im Inneren ist die Verarbeitungsqualität kompromisslos. Als echter Copper Winding Transformer verwendet er hochreine Kupferspulen anstelle von Aluminium. Kupfer bietet eine überlegene elektrische Leitfähigkeit, einen geringeren Widerstand und eine bessere mechanische Kurzschlussfestigkeit. In Kombination mit einem exzellenten, verlustarmen Siliziumstahl-Eisenkern liefert der Transformator eine schnelle Transientenantwort, hohe Effizienz und außergewöhnliche Langzeitzuverlässigkeit.
4. Sicherheit, Schutz & Schaltoptionen
Ein ANSI IEEE Transformer muss strenge Sicherheits- und Betriebskriterien erfüllen. Um eine fortschrittliche Schutzkoordination und bequeme Schaltvorgänge im Feld zu unterstützen, ist dieser Transformator mit einer umfassenden Suite von Standard-Service- und Sicherheitselementen ausgestattet:
- Bayonet Fuse Transformer Design: Ermöglicht den einfachen, spannungsfreien Austausch von Sicherungen und schützt den Transformator vor sekundären Fehlern und schweren Überlastungen.
- Vier-Positionen-Lastschalter: Ermöglicht es den Bedienern, die Netzeinspeisung (z. B. in Ringnetzsystemen) einfach neu zu konfigurieren, ohne Hochspannungskabel bewegen zu müssen.
- Stufenschalter (Tapping Switch): Ermöglicht manuelle Spannungsanpassungen (im spannungsfreien Zustand), um Netzspannungsabfälle auszugleichen.
- Umfassende Überwachung: Beinhaltet eine Ölstandsanzeige, Druckanzeige, Thermometer und ein kritisches Überdruckventil, um katastrophale Ausfälle bei internen Fehlerbedingungen zu verhindern.
Für spezialisierte medizinische Umgebungen, in denen die Isolation noch kritischer ist, kombinieren Ingenieure häufig die primäre Verteilung mit sekundären medizinischen 3-Phasen-Trenntransformatoren.
5. Industrie- und Versorgungsanwendungen
Die robuste, anwendungsbereite Bauweise des 3-Phasen Pad Mounted Transformator macht ihn zum Rückgrat moderner Infrastrukturen. Seine Stellfläche (von 1430*910*1930mm bis 2680*2060*4080mm) und sein Gewicht (645kg bis 14400kg) sind für Standard-Betonsockelinstallationen optimiert.
Wichtige Anwendungssektoren:
- Industrial Power Transformer: Schwerindustrie, Automatisierungsanlagen und Verarbeitungsbetriebe, die eine stabile Stromversorgung mit hoher Kapazität benötigen.
- Gewerbliche Gebäude: Einkaufszentren, Krankenhäuser und Rechenzentren, in denen unterirdische Verkabelung und ästhetische, sichere Außengehäuse bevorzugt werden.
- Erdöl- & Bergbaustandorte: Raue Umgebungen, die die Robustheit eines ölgefüllten, abgedichteten Systems erfordern.

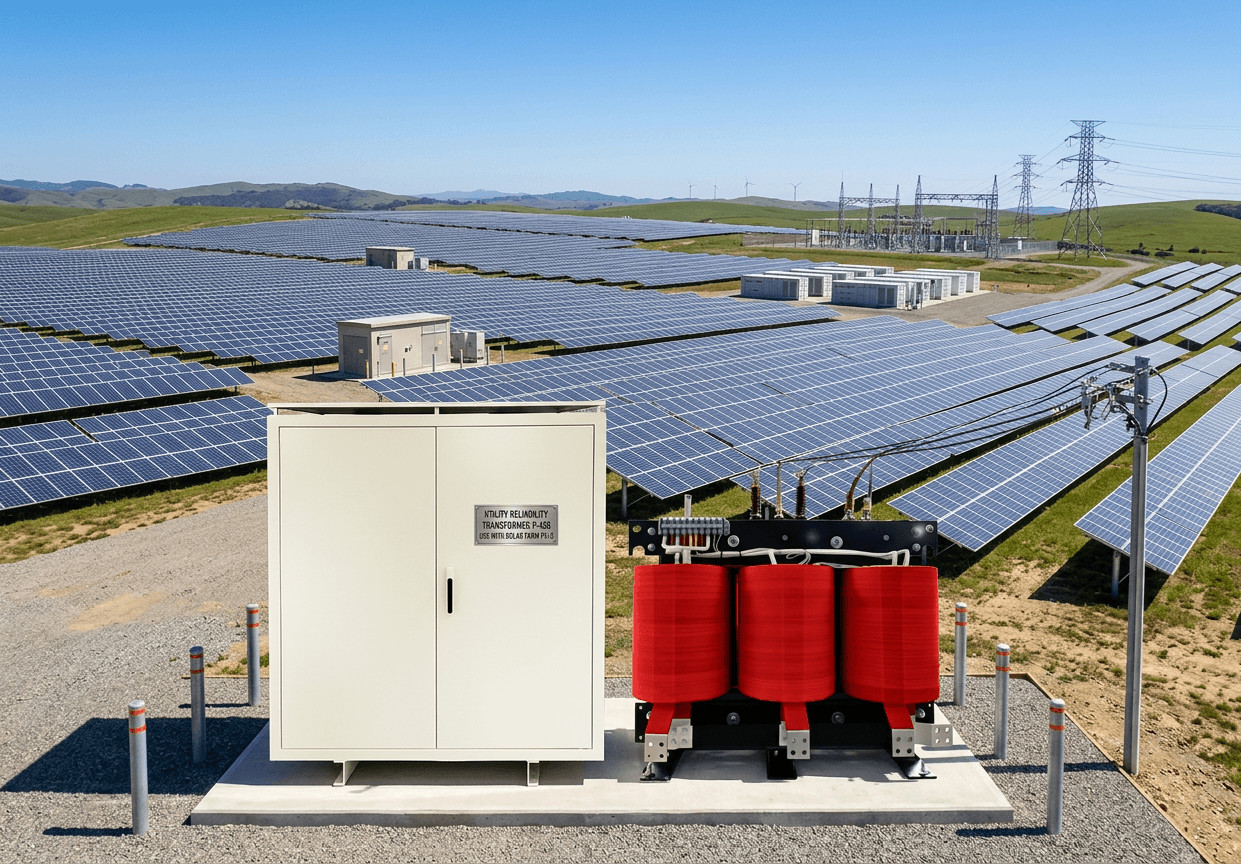

- Erneuerbare Energien: Solarparks und Windkraftanlagen. (Für spezifische PV-Anwendungen siehe unsere Photovoltaik-Trenntransformatoren).
6. RFQ-Checkliste für den Einkauf
Um einen schnellen und genauen Angebotsprozess für Ihren 34.5kV to 277V Transformer (oder andere Spannungskonfigurationen) zu gewährleisten, sollten Beschaffungsteams und Elektroingenieure die folgenden Details vorbereiten, wenn sie eine Anfrage (RFQ) an TPS ELEKTRONIK senden:
- Nennleistung (kVA): Geben Sie Ihren Bedarf innerhalb des Bereichs von 75 kVA bis 3735 kVA an.
- Primär- & Sekundärspannungen: Genaue HV- und LV-Anforderungen (z. B. 34,5 kV Delta auf 480Y/277V).
- Einspeisungsart: Strahlennetz- (Radial Feed) oder Ringnetzkonfiguration (Loop Feed).
- Wicklungsmaterial: Bestätigen Sie die Präferenz für Kupferwicklung (Standard für hohe Effizienz) oder Aluminium.
- Erforderliches Zubehör: Geben Sie an, ob Sie eine Bajonettsicherung, einen Vier-Positionen-Lastschalter, spezifische Messgeräte oder Ablassventile benötigen.
- Konformitätsstandards: Bestätigen Sie ANSI/IEEE-Anforderungen oder spezifische lokale Vorschriften der Versorgungsunternehmen.
Sind Sie bereit, Ihr System zu konfigurieren? Entdecken Sie unsere umfassenderen Stromversorgungslösungen, um Ihr industrielles Setup zu vervollständigen.
7. Häufig gestellte Fragen (FAQ)
F1: Was ist der Vorteil eines Pad Mount Distribution Transformers gegenüber einem mastmontierten Gerät?
A: Pad-Mounted-Transformatoren werden auf dem Boden installiert, was eine unterirdische Stromführung ermöglicht. Dies eliminiert unansehnliche Freileitungen, reduziert wetterbedingte Ausfälle (wie Wind oder umstürzende Bäume) und bietet durch das abschließbare Gehäuse einen einfacheren Zugang für die Wartung.
F2: Warum sollte man einen Copper Winding Transformer gegenüber Aluminium bevorzugen?
A: Kupfer hat einen geringeren elektrischen Widerstand, was Lastverluste und Wärmeentwicklung reduziert. Es ist auch mechanisch stärker, wodurch der Transformator den physischen Belastungen von Kurzschlussströmen besser standhalten kann, was letztendlich die Lebensdauer des Geräts verlängert.
F3: Welche Funktion hat die Bajonettsicherung (Bayonet Fuse) in diesem Transformator?
A: Die Bajonettsicherung ist eine Sicherheitsvorrichtung im HV-Bereich. Sie schützt den Transformator vor sekundären Fehlern und Überlastungen. Ihr Design ermöglicht es den Bedienern, das Sicherungselement mit einer Schaltstange (Hot Stick) sicher und einfach auszutauschen, ohne sich spannungsführenden internen Komponenten auszusetzen.
F4: Kann dieser Transformator für Solar- oder Windkraftanlagen verwendet werden?
A: Ja, der große Leistungsbereich und die robuste Ölkühlung machen ihn hervorragend geeignet für Standorte mit erneuerbaren Energien. Für spezielle Solar-Setups können Sie ihn auch in unsere fortschrittlichen Stromversorgungssysteme und PV-Isolationseinheiten integrieren.
F5: Entspricht der Transformator den US-Standards?
A: Absolut. Das Gerät wird streng nach ANSI/IEEE-Standards gebaut, was die volle Konformität für Versorgungs- und kommerzielle Verteilungsprojekte in ganz Nordamerika gewährleistet.
