Für Systemintegratoren, Schaltschrankbauer und technisch orientierte Beschaffungsteams geht es beim Testen eines Solarwechselrichters nicht nur um die Messung des Wirkungsgrads. Es geht auch darum, die nichtlineare Ausgangsleistung eines Photovoltaik‑Arrays zu simulieren, den Maximum‑Power‑Point‑Tracking‑Algorithmus unter dynamischen Bedingungen zu validieren und zu überprüfen, ob der Wechselrichter sicher mit dem Netz interagiert. Wenn ein Testlabor separate DC‑Quellen und AC‑Lasten verwendet, um diese Funktionen nachzubilden, ist der Aufbau kostspielig, komplex und nicht in der Lage, Leistung vom Wechselrichter während der Prüfung der Inselnetzerkennung oder der Netzeinspeisung aufzunehmen.
Das high quality bidirectional power module, basierend auf der TPS‑BM75053KTIF‑S‑Plattform, löst dieses Problem, indem es eine regenerative DC‑Quelle und -Last in einem einzigen, kompakten Dreiphasengerät integriert. Es kann ein Solar‑Array auf seiner DC‑Seite emulieren und gleichzeitig auf seiner AC‑Netzseite Leistung aufnehmen oder abgeben und ermöglicht so vollständige, energieeffiziente Tests von Photovoltaik‑Wechselrichtern und deren Netzstützungsfunktionen.
Warum bidirektionale Leistung für Solarwechselrichtertests entscheidend ist
Das Testen eines netzgekoppelten Photovoltaik‑Wechselrichters erfordert mehr als ein einfaches DC‑Netzteil. Die Ausgangsleistung eines Solar‑Arrays ist eine nichtlineare I‑V‑Kennlinie, die sich mit Einstrahlung und Temperatur verschiebt. Der MPPT‑Algorithmus des Wechselrichters muss anhand dieser dynamischen Kennlinien validiert werden, um sicherzustellen, dass er stets die maximal verfügbare Leistung zieht. Auf der AC‑Seite muss der Wechselrichter auf seine Fähigkeit getestet werden, sich mit dem Netz zu synchronisieren, Spannungs- und Frequenzstörungen zu überwinden und bei einer Inselnetzbildung den Betrieb einzustellen. Eine herkömmliche unidirektionale DC‑Quelle kann keine Leistung aufnehmen; sie kann nur liefern. Wenn der zu prüfende Wechselrichter während einer Netzfehlersimulation Leistung in die Quelle zurückspeist, kann die Quelle abschalten oder beschädigt werden.
Ein bidirektionales Leistungsmodul beseitigt diese Einschränkungen. Es kann Leistung liefern (als PV‑Array‑Simulator) und aufnehmen (als regenerative Last) und ermöglicht so vollständige Wechselrichtertests mit einem einzigen Instrument. Das TPS‑BM75053KTIF‑S liefert bis zu 53 kW in beide Richtungen und eignet sich damit für Tests von Wechselrichtern im privaten und gewerblichen Bereich bis zu dieser Leistungsklasse. Für einen breiteren Überblick über die Produktkategorie besuchen Sie den TPS Katalog high quality bidirectional power module.
TPS‑BM75053KTIF‑S: ein bidirektionales Leistungsmodul für PV‑ und Netzsimulation

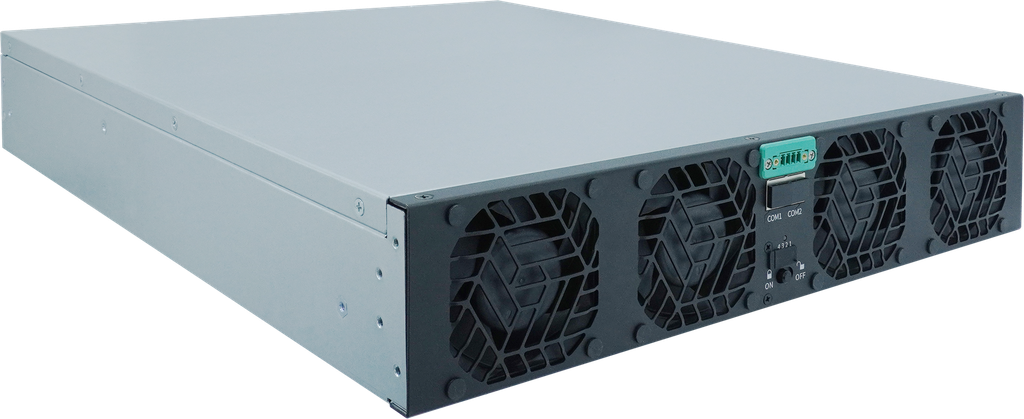

Das TPS‑BM75053KTIF‑S ist ein dreiphasiges AC‑DC‑Bidirektionalmodul mit einer Nennleistung von 53.000 W. Es akzeptiert einen weiten AC‑Eingangsbereich von 380/400/415 V AC (±10 %) und liefert einen geregelten DC‑Ausgang von 750 V DC bei bis zu 70,7 A. Im Rückwärtsbetrieb kann es DC‑Leistung von einer Batterie oder einem Wechselrichter mit einem Wirkungsgrad von 95 % zurück ins AC‑Netz speisen und ermöglicht so Energierückgewinnung bei Einbrenn- und Alterungstests. Das Modul verwendet Soft‑Switching‑Technologie zur Reduzierung von Schaltverlusten und elektromagnetischen Störungen und erreicht einen Spitzenwirkungsgrad von 96 % sowie einen Leistungsfaktor über 0,99 bei einem Oberschwingungsgehalt des Eingangsstroms (THDi) unter 5 %.
Mechanisch misst das Modul 435 mm × 86 mm × 600 mm und wiegt ≤23 kg, was eine einfache Integration in Standard‑19‑Zoll‑Rack‑Systeme oder auf Labortischen ermöglicht. Die Zwangsluftkühlung mit intelligenter Lüfterdrehzahlregelung gewährleistet einen stabilen Betrieb auch bei Volllast und Umgebungstemperaturen bis 45 °C. Die Frontplatte verfügt über Status‑LEDs und Anschlüsse für AC‑Eingang und DC‑Ausgang. Zwei spezifische SKU‑Varianten—TPS‑DM570T1512KIF und TPS‑DM570T1512KIRF—bieten zusätzliche Strom‑ und Spannungskonfigurationen innerhalb derselben Plattform. Weitere Produktdetails finden Sie auf der TPS Produktseite.
PV‑Simulation und MPPT‑Prüfung
Eine Kernanwendung des TPS‑BM75053KTIF‑S ist der Betrieb als Solar‑Array‑Simulator (SAS). Durch die Programmierung der Ausgangs‑I‑V‑Kennlinie über seine CAN‑ oder RS485‑Schnittstelle kann das Modul das Verhalten eines bestimmten Photovoltaik‑Panels oder -Arrays unter definierten Einstrahlungs- und Temperaturbedingungen nachbilden. Dies ermöglicht es Prüfingenieuren, den MPPT‑Wirkungsgrad des Wechselrichters nach den in EN 50530 definierten Verfahren zu validieren: den statischen MPPT‑Wirkungsgrad bei festen Arbeitspunkten und den dynamischen MPPT‑Wirkungsgrad bei sich schnell ändernder Einstrahlung—z. B. zur Simulation von durchziehenden Wolken oder Teilabschattung.
Die hohe Ausgangsspannungsgenauigkeit (±0,5 %) und das schnelle Einschwingverhalten (Moduswechsel in <10 ms) des Moduls stellen sicher, dass die simulierte Kurve auch bei sich ändernder Eingangsimpedanz des Wechselrichters während der MPPT‑Suche originalgetreu wiedergegeben wird. Diese Fähigkeit ist unerlässlich für F&E‑Labore und Produktionslinien, die die Wechselrichterleistung vor dem Einsatz zertifizieren müssen. Die Kommunikationsschnittstelle ermöglicht automatisierte Testsequenzen, bei denen ein Host‑Computer Hunderte von I‑V‑Kurven durchfährt und die Reaktion des Wechselrichters protokolliert.
Netzintegration, Inselnetzerkennung und LVRT‑/HVRT‑Prüfung
Auf der AC‑Seite kann das TPS‑BM75053KTIF‑S Netzbedingungen simulieren. Im Betrieb als regenerative Last nimmt es die Leistung des Wechselrichters auf und speist die Energie mit 95 % Wirkungsgrad ins Netz zurück. Diese bidirektionale Fähigkeit ist entscheidend für die Prüfung der Inselnetzerkennung: Das Modul simuliert eine Netztrennung, während der Wechselrichter einspeist, und das Testsystem überwacht, ob der Wechselrichter das lokale Netz innerhalb der geforderten Zeit (typisch <2 s nach IEEE 1547 und VDE‑AR‑N 4105) nicht mehr speist. Das Modul kann auch Low‑Voltage‑Ride‑Through‑ (LVRT) und High‑Voltage‑Ride‑Through‑ (HVRT) Bedingungen emulieren und so verifizieren, dass der Wechselrichter bei kurzen Netzstörungen verbunden bleibt, wie es die Netzanschlussregeln weltweit vorschreiben.
Energieeffizienz und Leistungsrecycling
Ein 53 kW‑Einbrenntest für Wechselrichter, der die volle Ausgangsleistung als Wärme in einer ohmschen Last vernichtet, würde jährlich über 460.000 kWh verbrauchen und eine erhebliche Klimatisierung zur Abführung der Abwärme erfordern. Durch den Einsatz des TPS‑BM75053KTIF‑S im regenerativen Modus werden über 95 % dieser Energie ins Netz zurückgespeist, was die Betriebskosten und den CO₂‑Fußabdruck drastisch reduziert. Diese Funktion macht das Modul auch ideal für die Batterie‑PACK‑Alterung und das energie‑recyclierbare Leistungsaltern, bei dem Lade‑Entlade‑Zyklen mit minimalem Netto‑Energieverbrauch durchgeführt werden.
Modularer Aufbau und Skalierbarkeit
Das TPS‑BM75053KTIF‑S verfügt über eine modulare Architektur, die die Parallelschaltung mehrerer Einheiten auf der AC‑ und DC‑Seite für höhere Leistungsanforderungen ermöglicht. Diese Skalierbarkeit erlaubt den Ausbau von einer Ein‑Modul‑Station mit 53 kW zu einer Multi‑Modul‑Anlage mit über 500 kW durch einfaches Hinzufügen von Modulen und deren Synchronisierung über den CAN‑Bus. Das Master‑Slave‑Kommunikationsprotokoll gewährleistet eine gleichmäßige Stromaufteilung und einen koordinierten Betrieb, während das modulare Design die Wartung vereinfacht—ein einzelnes Modul kann ausgetauscht werden, ohne das gesamte System herunterzufahren.
Kommunikation, Steuerung und Systemintegration
Die Integration in automatisierte Testsysteme (ATE) ist für Produktionsumgebungen unerlässlich. Das Modul verfügt standardmäßig über CAN‑ und RS485‑Schnittstellen und unterstützt SCPI‑kompatible Befehlssätze, die eine Steuerung über LabVIEW, Python, MATLAB oder jedes kundenspezifische Test‑Executive ermöglichen. Wichtige Parameter—Spannung, Strom, Leistung und Schutzgrenzwerte—können in Echtzeit eingestellt und ausgelesen werden und ermöglichen so eine automatisierte Prüfung im geschlossenen Regelkreis. Für weitere technische Inhalte zur Integration solcher Geräte besuchen Sie den TPS Blog.
Konformität und Zertifizierungen: IEC 62477‑1, EN 55032, UL/CE/TUV
Sicherheit und elektromagnetische Verträglichkeit sind entscheidend für Geräte, die in Prüflaboren und Produktionsstätten betrieben werden. Das TPS‑BM75053KTIF‑S ist konform mit IEC 62477‑1, der internationalen Sicherheitsnorm für leistungselektronische Umrichtersysteme, und EN 55032 Klasse A für elektromagnetische Störaussendungen. Es verfügt über UL‑, CE‑ und TUV‑Zertifizierungen und erfüllt damit die regulatorischen Anforderungen für den Einsatz in Nordamerika, Europa und internationalen Märkten. Das Modul ist zudem mit umfassenden Schutzfunktionen ausgestattet: Überspannungs‑, Überstrom‑, Übertemperatur- und Kurzschlussschutz, alle mit automatischer Wiederherstellung.
Anwendungsszenarien: PV‑Wechselrichtertests, Batteriealterung, Microgrid‑Simulation
- Photovoltaik‑Wechselrichtertests: Vollständige MPPT‑Effizienzvalidierung, Inselnetzerkennung, LVRT‑/HVRT‑ und Netzanschlussregel‑Konformitätsprüfungen.
- Batterie‑PACK‑Alterung und Formation: Bidirektionale Lade‑/Entladezyklen mit Energierückgewinnung, die die Stromkosten senken.
- Smart‑Grid- und Microgrid‑Simulation: Nachbildung dezentraler Energiequellen und Testen von Energiemanagementsystemen.
- DC‑Microgrid- und Energiespeicher‑Prüfstände: Bereitstellung eines steuerbaren DC‑Busses mit Quellen- und Senkenfähigkeit.
RFQ‑Checkliste für bidirektionale Leistungsmodule
- Leistungsniveau: Erforderliche DC‑Ausgangsleistung (z. B. 53 kW) und ob zukünftige Skalierbarkeit benötigt wird.
- Spannungs‑ und Strombereich: DC‑Nennspannung (z. B. 750 V) und -strom sowie spezifische AC‑Eingangsspannung.
- Anwendungsmodus: PV‑Simulation, Batteriezyklen, Netzintegration oder eine Kombination.
- Kommunikationsschnittstelle: CAN, RS485 oder zusätzliche Feldbus‑Anforderungen.
- Zertifizierungen: Erforderliche Kennzeichen (UL, CE, TUV) und anwendbare Normen (IEC 62477‑1, EN 55032).
- Stückzahlen und Zeitplan: Prototyp‑, Pilot- und Serienvolumen.
Häufig gestellte Fragen
Kann das TPS‑BM75053KTIF‑S ein bestimmtes Solarpanel‑Modell simulieren?
Ja, durch Programmierung der I‑V‑Kurvenparameter über die CAN‑/RS485‑Schnittstelle kann das Modul das elektrische Verhalten jeder gängigen Photovoltaik‑Panel‑Technologie nachbilden.
Wie hoch ist der Energierückgewinnungswirkungsgrad des Moduls?
Das Modul erreicht bis zu 95 % Wirkungsgrad im regenerativen (DC‑zu‑AC) Betrieb und führt die aufgenommene Energie mit minimalen Verlusten ins Netz zurück.
Wie viele Module können parallel geschaltet werden?
Mehrere Module können parallel geschaltet werden, um die Leistung auf Hunderte von Kilowatt zu skalieren, mit synchronisierter Steuerung über den CAN‑Bus.
Wo finde ich die vollständigen Produktspezifikationen?
Besuchen Sie den TPS high quality bidirectional power module oder die Produktseite für Datenblätter und Applikationsschriften.
