Von der Fabrik in Ihre Hände: Die unsichtbare Reise des ESD-Schutzes hinter jedem Gerät

Sie haben es noch nie gesehen, aber wahrscheinlich schon gespürt. Dieser kleine Schlag, wenn Sie nach einem Gang über den Teppich eine Türklinke berühren. Eine flüchtige Belästigung – harmlos, denken Sie. Aber für den Mikrochip in Ihrem Smartphone ist derselbe Schlag ein Todesurteil in Mikrosekunden.

Jedes Jahr zerstört statische Elektrizität still und leise Milliarden elektronischer Bauteile, bevor sie jemals Ihre Hände erreichen. Der Schaden bleibt oft verborgen – latent, und wartet darauf, Wochen oder Monate später als unerklärliches Einfrieren, flackernder Bildschirm oder ein Gerät, das „einfach so“ gestorben ist, aufzutauchen. Und das Einzige, was zwischen Ihnen und dieser Frustration steht, ist ein Gerät, das Sie wahrscheinlich nie bemerkt haben: ein ESD-Wagen.

Keine andere Kraft in der modernen Fertigung ist so unsichtbar und doch so zerstörerisch wie die elektrostatische Entladung. Sie werden keine Brandspuren sehen. Sie werden kein Geräusch hören. Sie tötet einfach – leise, effizient und spurlos. Der römische Philosoph Lukrez schrieb einst: „Nichts kann aus Nichts entstehen.“ In der Elektronikfertigung gilt die Folgerung gleichermaßen: Nichts wird ohne Ursache zerstört. Bei ESD jedoch bleibt die Ursache oft unsichtbar, und wir entdecken die Zerstörung erst, wenn es zu spät ist.

Doch ein stiller Wächter führt diesen unsichtbaren Krieg. Eine Flotte unscheinbarer Helden bewegt sich durch die sauberen Korridore der Fabriken und transportiert Leiterplatten mit derselben Sorgfalt, mit der ein Sommelier einen edlen Bordeaux trägt. Ihre Mission: sicherzustellen, dass das Gerät, das Sie morgen auspacken, jedes Mal einwandfrei funktioniert.

Wichtigste Erkenntnisse

• Elektrostatische Entladung (ESD) kann empfindliche elektronische Bauteile bereits bei Spannungen ab 30 Volt zerstören – weit unterhalb der Wahrnehmungsschwelle des menschlichen Körpers.
• Latente ESD-Schäden bleiben während der Fertigung unsichtbar, verursachen jedoch bei den Verbrauchern vorzeitige Geräteausfälle.
• Ein umfassendes ESD-Schutzprogramm ist auf spezielle Ausrüstung angewiesen, darunter ESD-Wagen, Leiterplattenrahmen und ESD-Transportwagen, um einen kontinuierlichen Pfad zur Erde aufrechtzuerhalten.
• ESD-Wagen sind keine gewöhnlichen Wagen; sie verfügen über ESD-Laminat-Oberflächen, ESD-pulverbeschichtete Metallrahmen, ESD-Universalrollen und Rollen mit Feststellern (Lenkrollen mit Feststeller), um eine elektrostatisch sichere Mobilität zu gewährleisten.
• Von der Leiterplattenlagerung bis zur Endmontage ist jede Stufe der Elektronikproduktion auf fahrbare Wagen und Gestellwagen angewiesen, um empfindliche Bauteile zu transportieren, ohne statische Schäden zu verursachen.

1. Der unsichtbare Attentäter: Warum ESD der stille Feind der Elektronik ist

Es gab eine Zeit, da war statische Elektrizität nicht mehr als ein Gesellschaftstrick – ein Funke, um Gäste zu amüsieren, ein Knistern im Dunkeln. Aber im Zeitalter der Mikrochips ist dieser Funke zum Saboteur geworden.

Bedenken Sie: Ein Mensch kann eine elektrostatische Entladung bei etwa 3.000 Volt spüren. Doch ein moderner Mikroprozessor mit Leiterbahnen im Nanometerbereich kann bereits durch eine Entladung von nur 30 Volt zerstört werden. Das ist einhundertmal weniger, als Sie spüren können. Die Bauteile in Ihrem Smartphone, Ihrem Laptop, Ihrem elektronischen Steuergerät im Auto – sie sind alle verwundbar. Darüber hinaus bleibt der Schaden, wenn er eintritt, oft mit bloßem Auge unsichtbar.

Ingenieure nennen dies „latenten Ausfall“. Ein Bauteil, das von Statik getroffen wurde, stirbt nicht unbedingt sofort. Stattdessen wird es zu einer tickenden Zeitbombe. Es besteht die Qualitätskontrolle. Es überlebt den ersten Monat im Einsatz. Und dann, eines Tages, funktioniert es einfach nicht mehr. Der Bildschirm wird schwarz. Das Telefon lässt sich nicht einschalten. Das Infotainmentsystem des Autos friert ein. Sie geben dem Hersteller die Schuld. Doch der wahre Übeltäter ist ein Funke, der Wochen oder Monate zuvor, in einer Fabrikhalle, in einem Moment, den niemand bemerkte, stattfand.

„In vino veritas“, sagten die Römer – im Wein liegt die Wahrheit. In der Elektronik ist die Wahrheit, dass Statik überall existiert. Folglich ist die einzige Verteidigung ein Schutzsystem, das in dem Moment beginnt, in dem ein Bauteil entsteht, und erst endet, wenn das Gerät in seinem endgültigen Gehäuse versiegelt ist. Im Herzen dieses Systems stehen die stillen Arbeitstiere der Elektronikindustrie: ESD-Wagen, Leiterplattenrahmen und die gesamte Familie der elektrostatisch sicheren Transportausrüstungen.

2. Eine Reise beginnt: Von nackten Platinen zu lebendigen Schaltkreisen

Jedes elektronische Gerät beginnt als nackte Leiterplatte – eine leere Leinwand aus Kupferbahnen und Glasfaser. Bevor ein einziges Bauteil aufgelötet wird, müssen diese Platinen reisen. Sie bewegen sich von der Lagerung zur Bestückung, von der Bestückung zur Prüfung, von der Prüfung zur Verpackung. Auf jedem Schritt bleiben sie anfällig für Schäden.

Stellen Sie sich einen Weinberg vor. Die Trauben sind empfindlich, leicht zu quetschen, leicht zu verderben. Sie müssen sorgfältig geerntet, präzise transportiert und ohne Verunreinigung verarbeitet werden. Gleiches gilt für Leiterplatten. Aber statt Trauben haben wir Mikrochips. Statt Wein haben wir die Geräte, die das moderne Leben antreiben.

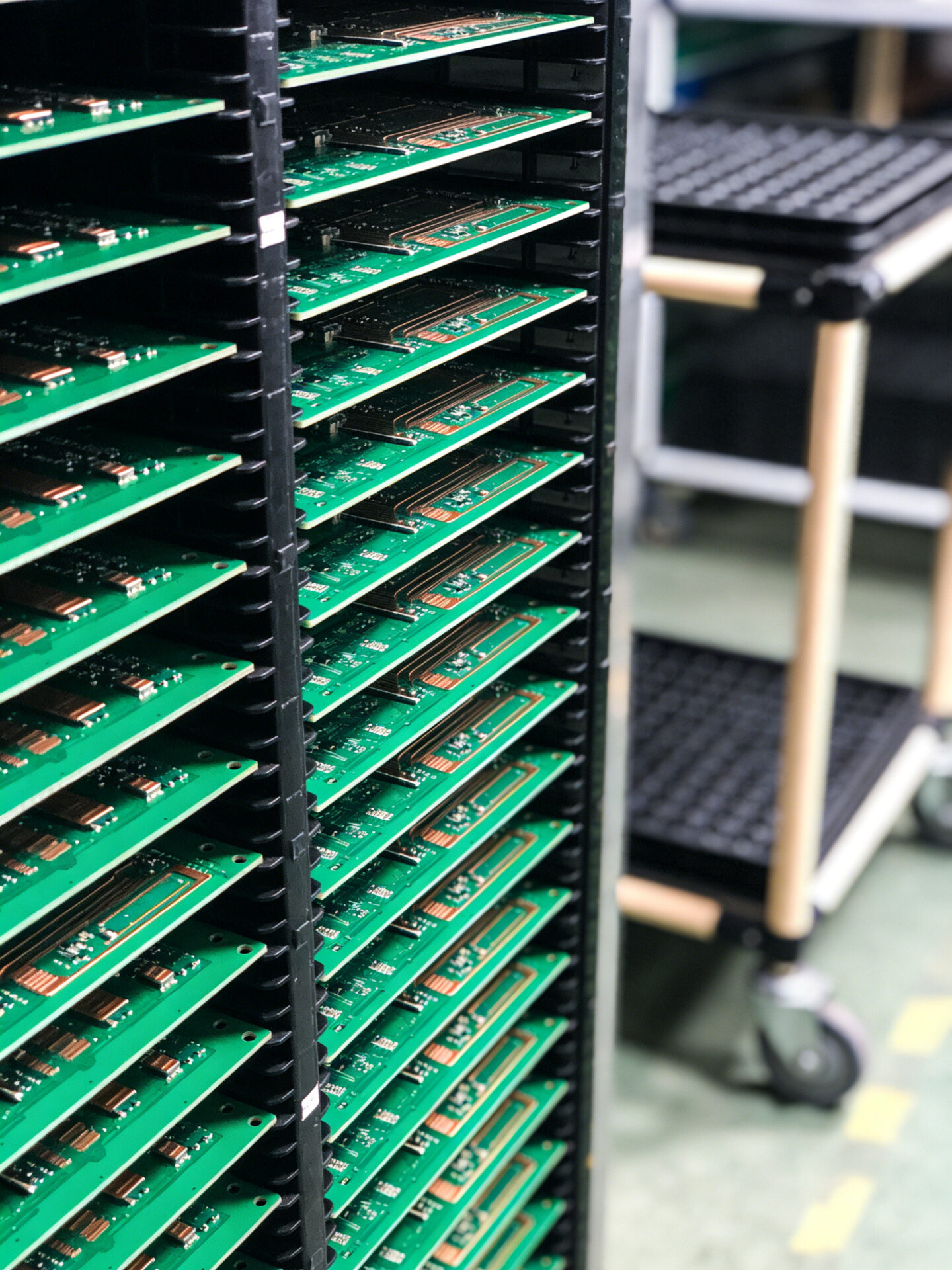

Der erste Halt auf dieser Reise ist die Leiterplattenlagerung. Nackte Platinen kommen in Stapeln an, jede durch leitfähigen Schaumstoff getrennt oder in Leiterplattenrahmen platziert. Diese Rahmen sind keine einfachen Regale. Ingenieure konstruieren sie so, dass sie Platinen vertikal halten, Kratzer verhindern und, was noch wichtiger ist, die statische Aufladung verhindern. Ein Leiterplattenrahmen aus ableitfähigem Material stellt sicher, dass sich jede Ladung, die sich aufbaut, sicher ableitet, bevor sie ein empfindliches Bauteil erreichen kann.

Aus der Lagerung laden die Bediener die Platinen auf einen ESD-Tablettwagen. Dieser Wagen verfügt wie alle ESD-Transportwagen über eine ESD-Laminat-Oberfläche – eine Arbeitsfläche, die Statik ableitet, anstatt sie sich aufbauen zu lassen. Sein Rahmen ist mit einer ESD-pulverbeschichteten Metalloberfläche versehen, einer speziellen Beschichtung, die leitfähige Partikel enthält und die gesamte Struktur in einen Pfad zur Erde verwandelt. Darüber hinaus rollt er auf ESD-Universalrollen aus leitfähigem Gummi, die sicherstellen, dass selbst die Bewegung keine Statik erzeugt. Zwei dieser Rollen sind mit Rollen mit Feststellern – oder Lenkrollen mit Feststeller – ausgestattet, sodass der Wagen, wenn er stoppt, genau dort bleibt, wo Sie ihn brauchen.

Dies ist kein einfacher Wagen. Dies ist eine mobile Festung für empfindliche Elektronik.

3. Der stille Fluss: Wie ESD-Wagen den Bauteilefluss orchestrieren

In der Elektronikfertigung ist Präzision alles. Ein um einen Bruchteil eines Millimeters falsch platziertes Bauteil kann eine gesamte Leiterplatte unbrauchbar machen. Ebenso kann eine zu kleine elektrostatische Entladung, um sie zu spüren, einen Chip zerstören, dessen Herstellung Wochen dauerte. Angesichts dieser Risiken erfordert die Orchestrierung des Bewegungsflusses von Bauteilen durch eine Fabrik dieselbe Präzision wie die Bestückung selbst.

Hier kommen ESD-Wagen ins Rampenlicht. Sie sind nicht nur passive Transporter; sie sind aktive Teilnehmer des ESD-Schutzsystems. Ingenieure konstruieren jeden Wagen so, dass er einen kontinuierlichen elektrischen Pfad von den transportierten Bauteilen über seine ESD-Laminat-Oberfläche und den ESD-pulverbeschichteten Metallrahmen durch seine ESD-Universalrollen bis hin zum leitfähigen Boden aufrechterhält. Jedes Element erfüllt einen bestimmten Zweck.

Wenn ein Leiterplattenwagen an der Bestückungslinie (SMT-Linie) ankommt, positionieren ihn die Bediener präzise mit seinen Lenkrollen mit Feststeller. Sie entladen die Leiterplattenrahmen und führen sie in Maschinen ein, die Bauteile mit mikroskopischer Genauigkeit platzieren. Nach dem Löten überführen sie die bestückten Platinen auf einen weiteren ESD-Tablettwagen – dieses Mal mit leitfähigen Schaumstoffeinlagen, die jede Platine einzeln betten.

Ein ESD-Arbeitsplatzwagen könnte in der Nähe positioniert sein und als mobile Werkbank für Bediener dienen, die manuelle Montageaufgaben durchführen. Seine ESD-Laminat-Oberfläche bietet eine elektrostatisch sichere Fläche zum Hinzufügen von Anschlüssen, Displays oder Batterien. Werkzeuge hängen an Schienen; Bauteile sitzen in ESD-Tabletts; die gesamte Station ist bereit, sich dorthin zu bewegen, wo sie als Nächstes benötigt wird.

Dies ist der Rhythmus der modernen Elektronikproduktion: ein kontinuierlicher Fluss von Bauteilen, getragen von fahrbaren Wagen und Gestellwagen, die jeweils für eine bestimmte Stufe der Reise ausgelegt sind. Auf jeder Stufe gelten die gleichen Prinzipien: Statik kontrollieren, Erdung aufrechterhalten, das Produkt schützen.

4. Die Anatomie eines ESD-Wagens: Das Unsichtbare konstruieren

Was macht einen ESD-Wagen von jedem anderen Wagen unterscheidet? Die Antwort liegt in drei kritischen Elementen: Materialien, Rollen und Erdung.

Betrachten Sie zunächst die Materialien. Ein Standard-Metallwagen kann als Kondensator wirken – Statik speichern und sie dann unvorhersehbar entladen. Ein Kunststoffwagen kann die Bauteile von der Erde isolieren und so das Entstehen gefährlicher Potenziale ermöglichen. Aber ein ESD-Transportwagen ist mit einem Ziel gebaut. Sein Rahmen besteht aus Stahl oder Aluminium, beschichtet mit einer ESD-pulverbeschichteten Metalloberfläche. Diese Beschichtung enthält Kohlenstoff oder andere leitfähige Partikel und schafft eine Oberfläche, die Statik sicher zur Erde ableitet.

Zweitens, untersuchen Sie die Arbeitsflächen. Viele ESD-Wagen verfügen über eine ESD-Laminat-Oberfläche – ein Hochdrucklaminat mit einer leitfähigen Schicht. Einige integrieren auch ESD-Tablettablagen, die Bediener herausnehmen und unabhängig verwenden können. Hersteller testen diese Oberflächen, um sicherzustellen, dass ihr Oberflächenwiderstand zwischen 1×10⁶ und 1×10⁹ Ohm liegt – dem Bereich, der von Standards wie ANSI/ESD S20.20 gefordert wird.

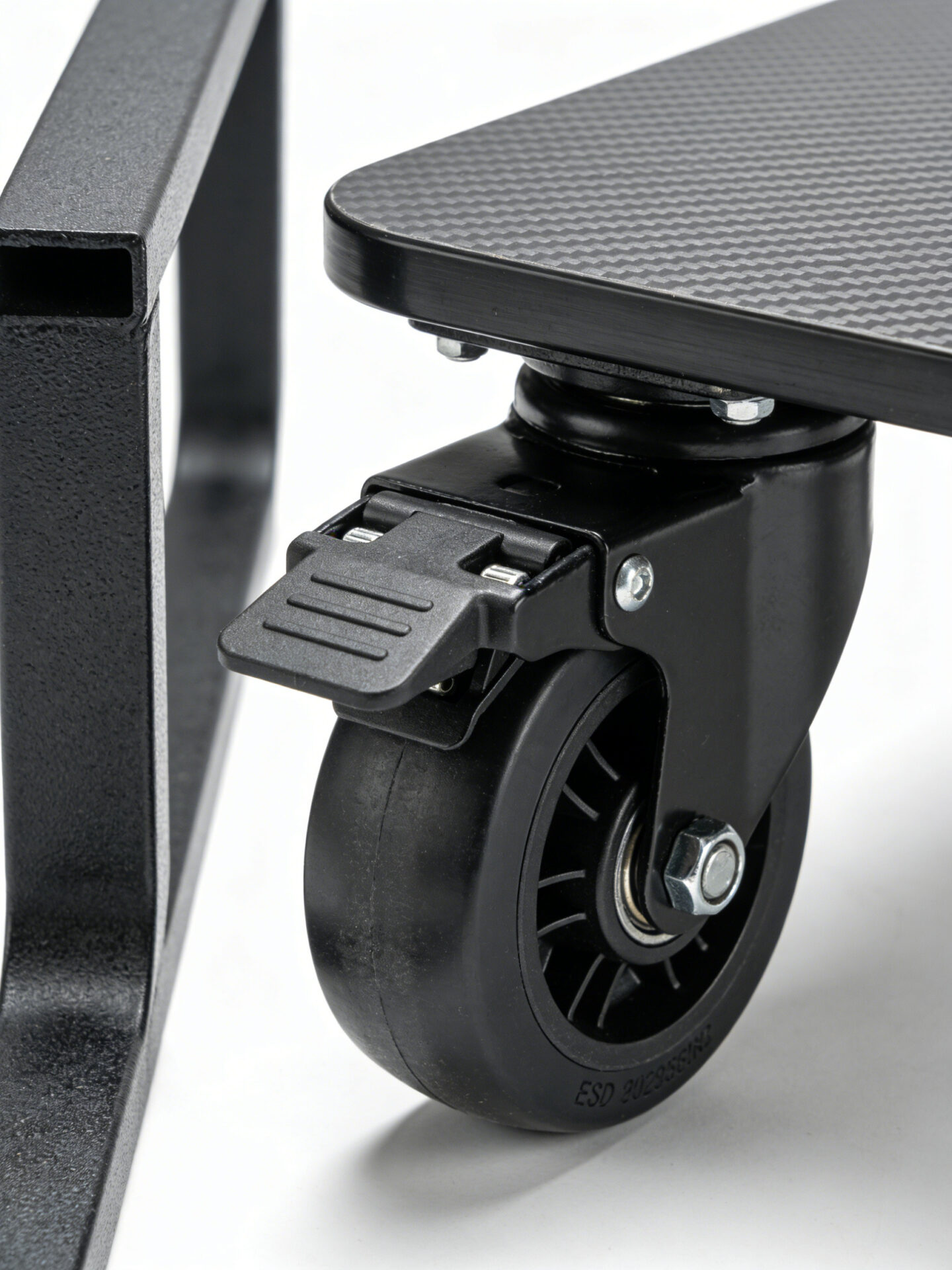

Drittens, konzentrieren Sie sich auf die Rollen. Die ESD-Universalrollen eines qualitativ hochwertigen ESD-Wagens bestehen aus leitfähigem Gummi oder Polyurethan. Sie isolieren den Wagen nicht vom Boden. Stattdessen vervollständigen sie den Erdungspfad. Wenn der Wagen an Ort und Stelle bleiben muss, greifen Rollen mit Feststellern – oder Lenkrollen mit Feststeller –, um ihn stabil zu halten.

Einige Hersteller gehen noch weiter und fügen ESD-Wagenabdeckungen hinzu, um den Inhalt vor luftgetragenen Verunreinigungen zu schützen, oder integrieren Erdungsketten, die über den Boden schleifen, um auch auf nicht leitfähigen Böden eine kontinuierliche Erdung zu gewährleisten. Dies sind keine optionalen Luxusausstattungen. Sie sind wesentliche Bestandteile eines zertifizierten ESD-Schutzprogramms.

5. Ein Wagen für jede Aufgabe: Spezialisierte Lösungen entlang der Produktionslinie

So wie ein Meisterhandwerker für jede Aufgabe das richtige Werkzeug auswählt, verwendet eine Elektronikfabrik für verschiedene Produktionsstufen unterschiedliche Wagen. Ingenieure optimieren jeden Wagen für seine spezifische Rolle.

Für eingehende Materialien sorgt ein Komponentenhandhabungswagen mit verstellbaren Trennwänden dafür, dass Gurtrollen mit Kondensatoren, Widerständen und integrierten Schaltkreisen organisiert und ESD-sicher bleiben. An der Bestückungslinie (SMT-Linie) ist ein Leiterplattentransportwagen präzise dimensioniert, um Standard-Leiterplattenmagazine aufzunehmen und einen reibungslosen Transfer zu automatisierten Geräten zu gewährleisten.

Für die manuelle Montage können Bediener einen ESD-Arbeitsplatzwagen als mobile Werkbank nutzen. Bediener können ihn mit Werkzeugschienen, Dokumentenhaltern und zusätzlichen Ablagen individuell anpassen. Seine ESD-Laminat-Oberfläche bietet eine zuverlässige Arbeitsfläche, und seine ESD-Universalrollen ermöglichen es ihnen, ihn bei sich ändernden Arbeitsabläufen neu zu positionieren.

Für Prüfung und Reparatur transportiert ein ESD-Servicewagen – oder Elektronik-Reparaturwagen – Oszilloskope, Lötstationen und Ersatzteile direkt zum defekten Gerät. Techniker können Nacharbeiten durchführen, ohne die ESD-Schutzzone jemals zu verlassen, wodurch das Risiko zusätzlicher statischer Schäden verringert wird.

Für Fertigwaren transportiert ein elektrostatisch sicherer Wagen mit gepolsterten Ablagen fertiggestellte Geräte zur Verpackung. Wenn ein Smartphone diese Stufe erreicht, wurde es innerhalb einer ESD-kontrollierten Umgebung gehandhabt, gelagert und bewegt. Jeder Wagen auf dieser Reise – ob er nun Elektronik-Montagewagen, Elektronik-Fertigungswagen, ESD-Handhabungswagen oder ESD-Reparaturwagen genannt wird – spielt eine Rolle bei diesem Schutz.

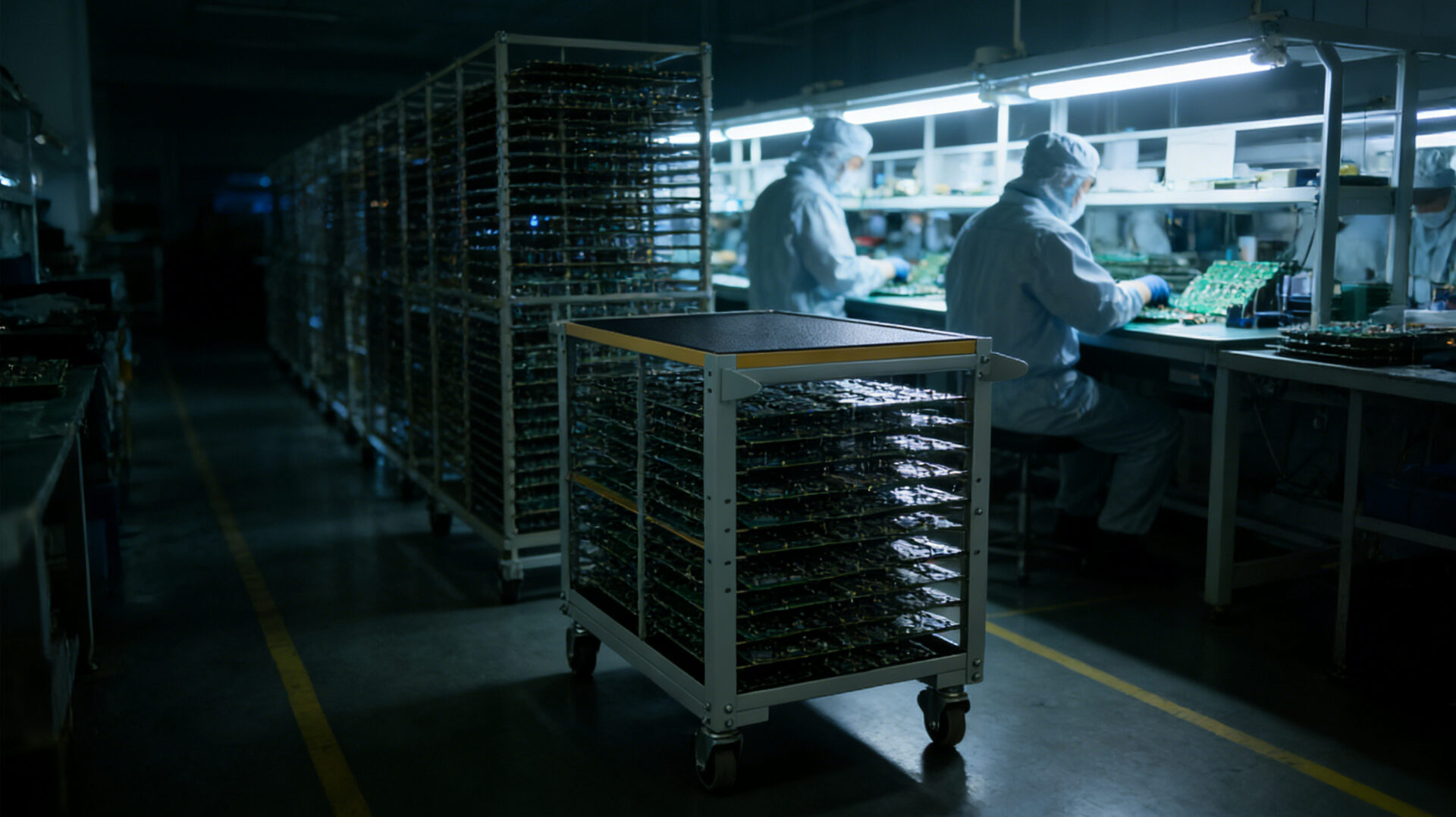

6. Die Nachtschicht: Warum ESD-Schutz niemals schläft

In vielen Elektronikfabriken läuft die Produktion 24 Stunden am Tag, sieben Tage die Woche. Die ESD-Wagen halten nie an. Die Leiterplattenrahmen werden ständig beladen und entladen. Die ESD-Transportwagen bewegen sich mitten in der Nacht durch die Gänge und transportieren Bauteile, die zur morgigen Unterhaltungselektronik werden.

Dieser Rund-um-die-Uhr-Betrieb erfordert Ausrüstung, die nicht nur sicher, sondern auch zuverlässig ist. Ingenieure konstruieren die Lenkrollen mit Feststeller so, dass sie tausendfach sanft einrasten. Die ESD-Universalrollen müssen trotz ständigen Rollens ihre Leitfähigkeit behalten. Zusätzlich muss die ESD-Laminat-Oberfläche kratzfest und kontaminationsbeständig sein, ohne ihre statisch ableitenden Eigenschaften zu verlieren.

Und die Menschen, die diese Wagen bedienen? Sie sind die stillen Helden der Produktionshalle. Ein Fahrer beginnt den Tag, indem er jeden ESD-Wagen überprüft, sicherstellt, dass die Rollen sauber sind, der Rahmen ordnungsgemäß geerdet ist und die ESD-Tabletts frei von Rückständen sind. Am Ende jeder Linie kehrt der Wagen zu seiner Station zurück, bereit für die nächste Ladung.

7. Jenseits der Fabrikhalle: ESD-Wagen in Reparaturzentren, Laboren und mehr

Die Reise endet nicht, wenn das Gerät die Fabrik verlässt. Während seiner Lebensdauer kann ein elektronisches Produkt gewartet, repariert oder nachbearbeitet werden. Tatsächlich wird das Gerät jedes Mal, wenn es geöffnet wird, wieder anfällig für Statik.

Dies erklärt, warum professionelle Reparaturzentren auf dieselbe Ausrüstung angewiesen sind wie Hersteller. Ein Elektronik-Reparaturwagen in einem Servicecenter ist vielleicht kleiner als sein Gegenstück in der Fabrik, teilt aber die gleichen wesentlichen Merkmale: ESD-Laminat-Oberfläche, ESD-pulverbeschichteter Metallrahmen, ESD-Universalrollen und Lenkrollen mit Feststeller.

Auch Forschungs- und Entwicklungslabore sind auf empfindliche Gerätetransportwagen angewiesen. Prototypenplatinen sind oft Unikate, unersetzlich. Ihr Transport zwischen Werkbänken, Prüfkammern und Analysestationen erfordert dieselbe elektrostatisch sichere Handhabung wie die Großserienproduktion.

Sogar in Bereichen fernab der Unterhaltungselektronik ist ESD-Schutz wichtig. Hersteller von Medizinprodukten, Luft- und Raumfahrtzulieferer und Automobilzulieferer verwenden alle ESD-Transportwagen, um die empfindliche Elektronik zu schützen, die in Herzschrittmachern, Flugsteuerungssystemen und autonomen Fahrzeugen zum Einsatz kommt. Eine elektrostatische Entladung in einem dieser Bereiche könnte Konsequenzen haben, die weit über einen defekten Smartphone hinausgehen.

8. Den richtigen ESD-Wagen wählen: Ein Leitfaden für Hersteller und Servicezentren

Die Auswahl des richtigen ESD-Wagens für Ihren Betrieb erfordert sorgfältige Überlegung. Hier sind die Faktoren, die am wichtigsten sind:

Tragfähigkeit: Ein Leiterplattenwagen für nackte Platinen benötigt nur eine geringe Tragfähigkeit, während ein Komponentenhandhabungswagen, der Gurtrollen mit schweren Steckverbindern transportiert, möglicherweise 100 kg oder mehr tragen muss. Unsere Modelle TPS-RV01, TPS-RV02 und TPS-RV03 bieten beispielsweise eine Wagentragfähigkeit von 150 kg, mit Ablagen, die für 50 kg pro Ebene ausgelegt sind.

Abmessungen: Passen Sie die Wagengröße an Gangbreiten, Arbeitshöhen und Lagerbereiche an. Die TPS-RV-Serie misst 600x500x750 mm, während die TPS-TV-Serie Optionen mit 650x450x750 mm oder 650x450x1160 mm bietet – was Flexibilität für verschiedene Anlagenlayouts bietet.

ESD-Leistung: Stellen Sie sicher, dass der Wagen die Normen ANSI/ESD S20.20 oder IEC 61340-5-1 erfüllt. Achten Sie auf Merkmale wie ESD-Laminat-Oberfläche, ESD-pulverbeschichteten Metallrahmen und leitfähige Rollen – alles Standard in unserer TPS-Serie.

Mobilität: ESD-Universalrollen sollten sich leicht schwenken lassen. Mindestens zwei Rollen sollten Rollen mit Feststellern (Lenkrollen mit Feststeller) haben, um den Wagen während des Be- und Entladens zu sichern.

Besondere Merkmale: Für Reinraumanwendungen sollten Sie ESD-Wagenabdeckungen in Betracht ziehen, um die Partikelentstehung zu minimieren. Für Reparaturstationen könnte ein ESD-Reparaturwagen mit integrierten Steckdosen ideal sein.

Viele Hersteller bieten kundenspezifische Konfigurationen an, die es ermöglichen, ESD-Tablettablagen, Leiterplattenrahmen und Werkzeugorganizer auf einer einzigen fahrbaren Wagenplattform zu kombinieren. Ein ESD-Mobilwagen kann auch mit Stoßfängern für die Integration in fahrerlose Transportsysteme oder mit zusätzlichen Erdungspunkten für empfindliche Arbeitsgänge ausgestattet werden.

9. Wartung: Ihre ESD-Schutzausrüstung über Jahre wirksam erhalten

Sogar der beste ableitfähige Wagen erfordert regelmäßige Aufmerksamkeit, um wirksam zu bleiben. Mit der Zeit können Schmutz, Abnutzung und Beschädigungen die Leitfähigkeit beeinträchtigen. Ein einfaches Wartungsprogramm kann die Lebensdauer Ihrer ESD-Wagen verlängern und einen gleichbleibenden Schutz gewährleisten.

Rollen und Lenkrollen wöchentlich prüfen: Stellen Sie sicher, dass die ESD-Universalrollen frei von Schmutz sind und die elektrische Durchgängigkeit erhalten bleibt. Ersetzen Sie Rollen mit Rissen, Planstellen oder abgefahrenem Profil.

Oberflächen mit ESD-sicheren Lösungen reinigen: Verwenden Sie Reiniger, die speziell für elektrostatisch sichere Oberflächen formuliert sind. Normale Haushaltsreiniger können isolierende Rückstände hinterlassen, die die ESD-Laminat-Oberfläche oder ESD-Tablettoberflächen beeinträchtigen.

Erdpfad monatlich überprüfen: Messen Sie den Widerstand zwischen der Arbeitsfläche des Wagens, dem Rahmen und dem Boden. Für den ESD-sicheren Transport sollte der Widerstand innerhalb von 10⁶–10⁹ Ohm bleiben.

Feststellmechanismen prüfen: Stellen Sie sicher, dass Rollen mit Feststellern vollständig einrasten und den Wagen stabil halten. Abgenutzte Lenkrollen mit Feststeller können zu Unfällen oder unbeabsichtigter Bewegung führen.

ESD-Wagenabdeckungen prüfen: Falls verwendet, suchen Sie nach Rissen oder Einstichen, die sowohl den ESD-Schutz als auch die Kontaminationskontrolle beeinträchtigen könnten.

Dokumentieren Sie alle Prüfungen und erstellen Sie einen geplanten Wartungsplan. Dies verlängert nicht nur die Lebensdauer Ihrer fahrbaren Wagen und Gestelle, sondern unterstützt auch die Konformität mit Qualitätsmanagementsystemen wie ISO 9001 und Audits von ESD-Schutzprogrammen.

10. Die Innovation, die sich auszahlt: Warum ESD-Schutz eine Investition und keine Kosten ist

Innovation in der Elektronikfertigung dreht sich nicht immer um schnellere Chips oder kleinere Bauteile. Manchmal geht es um die stillen Innovationen im Materialtransport, die es diesen Chips ermöglichen, die Reise von der Fabrik zum Verbraucher zu überleben.

Hersteller, die in umfassende ESD-Programme investieren – einschließlich hochwertiger ESD-Wagen, Leiterplattenlagerungssysteme und strenger Prozesskontrollen – sehen messbare Renditen. Die Nacharbeitskosten sinken. Auch die Garantieansprüche gehen zurück. Die Kundenzufriedenheit verbessert sich. Letztendlich wächst der Markenruf für Zuverlässigkeit.

Betrachten Sie die Zahlen: Ein einziger latenter ESD-Ausfall, der zu einer Produktrücksendung führt, kann einen Hersteller Hunderte von Euro an Logistik-, Ersatz- und Kundendienstkosten kosten. Multiplizieren Sie das mit Tausenden von Einheiten, und die Einsparungen durch wirksamen ESD-Schutz belaufen sich auf Millionen.

Über die Kosten hinaus geht es um Vertrauen. Wenn Verbraucher ein Smartphone, einen Laptop oder ein medizinisches Gerät kaufen, setzen sie ihr Vertrauen in den Hersteller. Sie vertrauen darauf, dass das Gerät funktioniert, wenn sie es am meisten brauchen. Dieses Vertrauen wird durch strenge Qualitätskontrollen verdient – und ESD-Schutz ist ein Eckpfeiler dieser Kontrolle.

11. Produkt im Fokus: ESD-Wagen der TPS-Serie

Unsere TPS-Serie ist der Höhepunkt jahrelanger Erfahrung in der elektrostatisch sicheren Materialhandhabung. Speziell für Elektronikfertigungsumgebungen entwickelt, kombinieren diese ESD-Wagen robuste Konstruktion mit präzisen ESD-Schutzeigenschaften.

Die TPS-RV-Serie (Modelle RV01, RV02 und RV03) verfügt über eine ESD-Laminat-Oberfläche mit einem Metallrahmen, der mit einer ESD-pulverbeschichteten Metalloberfläche versehen ist. Jeder Wagen ist mit ESD-Universalrollen ausgestattet, wobei zwei Rollen Rollen mit Feststellern für Stabilität beim Beladen aufweisen. Mit Abmessungen von 600x500x750 mm und einer Gesamtwagentragfähigkeit von 150 kg (Ablagentragfähigkeit 50 kg für Modelle mit mehreren Ablagen) sind diese Wagen ideal für den allgemeinen Komponententransport und Leiterplattenlagerungsanwendungen.

Die TPS-TV-Serie (Modelle TV01, TV02 und TV03) bietet eine Ganzstahlkonstruktion mit derselben ESD-pulverbeschichteten Metalloberfläche. Erhältlich in den Konfigurationen 650x450x750 mm (TV01 und TV03) und 650x450x1160 mm (TV02), bieten diese ESD-Transportwagen zusätzliche Flexibilität für Einrichtungen mit unterschiedlichen Höhenanforderungen. Wie die RV-Serie verfügen sie über ESD-Universalrollen mit Lenkrollen mit Feststeller für eine sichere Positionierung.

Beide Serien unterstützen kundenspezifische Anpassungen an spezifische Einrichtungsanforderungen, einschließlich verstellbarer Ablagenhöhen, ESD-Wagenabdeckungen zur Kontaminationskontrolle und zusätzlicher ESD-Tablettkonfigurationen.

12. Fazit: Unsichtbare Wächter, sichtbare Zuverlässigkeit

Es gibt ein altes Sprichwort: „Das Wesentliche ist für die Augen unsichtbar.“ Es gilt für die Liebe, für die Freundschaft und, überraschenderweise, für die Herstellung von Elektronik. Die ESD-Wagen, die durch Fabriken gleiten, die Leiterplattenrahmen, die empfindliche Platinen betten, die ESD-Transportwagen, die Fertigprodukte zur Verpackung transportieren – sie bleiben für den Verbraucher unsichtbar. Doch sie sind wesentlich für die Zuverlässigkeit, auf die Verbraucher angewiesen sind.

Wenn Sie das nächste Mal ein neues Telefon auspacken, einen Laptop einschalten oder einem medizinischen Gerät Ihre Gesundheit anvertrauen, denken Sie an die Reise, die es zu Ihnen unternommen hat. Denken Sie an den unsichtbaren Kampf gegen die statische Elektrizität, der geführt und gewonnen wurde. Und denken Sie an die stillen Helden dieses Kampfes – die ESD-Wagen, die Bauteile sicher durch die Produktionslinien transportierten, die Leiterplattenrahmen, die empfindliche Platinen in perfekter Ausrichtung hielten, die ESD-Universalrollen, die leise über leitfähige Böden rollten, die Lenkrollen mit Feststeller, die an jedem kritischen Stopp alles stabil hielten.

Sie mögen nie in einer Produktbroschüre erscheinen. Sie mögen nie in einer Marketingkampagne erwähnt werden. Aber ohne sie wären die Geräte, die das moderne Leben definieren, weit weniger zuverlässig – und weit zerbrechlicher.

Im Wein liegt die Wahrheit. In der Elektronik liegt ebenfalls eine stille Wahrheit: Der beste Schutz ist der, den man nie sieht.
