Für Systemintegratoren, Schaltschrankbauer und technisch orientierte Beschaffungsteams stellt die Entwicklung von Energiespeichersystemen oder Batterietestständen eine besondere Herausforderung dar. Die Nachfrage nach höherer Leistungsdichte, thermischer Zuverlässigkeit und nahtloser Energierückgewinnung bringt traditionelle unidirektionale Stromversorgungsarchitekturen an ihre Grenzen.
Die Integration einer bidirektionale Stromversorgung (bidirektionalen Stromversorgung) ist kein Luxus mehr, sondern eine Notwendigkeit für modernes Energiemanagement. Der Umgang mit sperrigen Transformatoren, komplexer Kühlung und Kommunikationsprotokollen kann jedoch Projektzeitpläne verzögern. Das TPS-DM570T1512KIF ist ein kompaktes, hochleistungsfähiges DC-DC-Bidirektional-Leistungsmodul, das genau diese Integrationsengpässe löst. Mit einer Leistung von bis zu 12000 W in einem nur 5,5 kg leichten Gehäuse definiert es neu, was in der industriellen Energieumwandlung möglich ist.
Entdecken Sie unsere modularen bidirektionalen DC-DC-Lösungen →
1. Die Integrationsherausforderung in modernen Energiesystemen

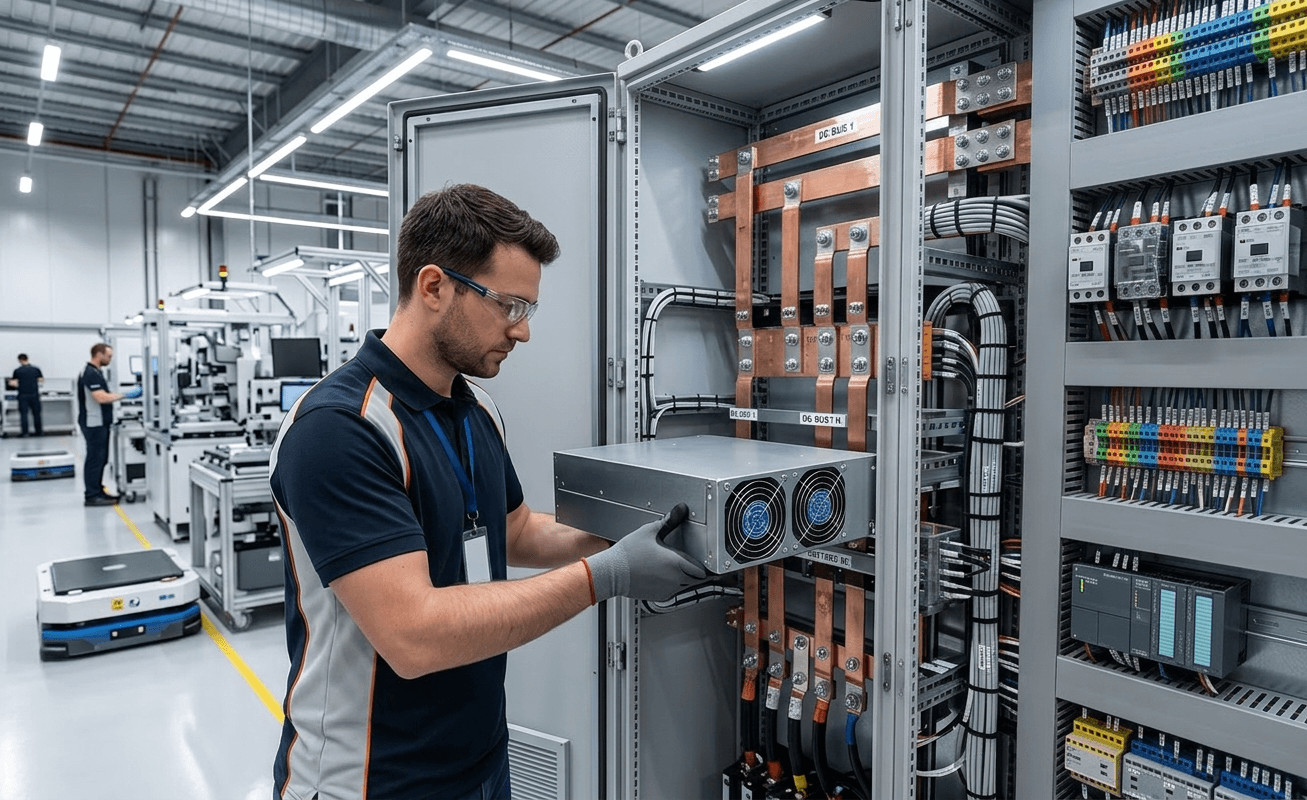

Beim Aufbau eines modular power supply system (modularen Stromversorgungssystems) für industrielle Anwendungen stehen Ingenieure vor strengen Einschränkungen hinsichtlich Schaltschrankplatz, Wärmeableitung und Sicherheitsisolierung. Herkömmliche Aufbauten erfordern oft separate Gleichrichter und Wechselrichter, was den Platzbedarf verdoppelt und die Steuerungslogik verkompliziert.
Darüber hinaus verschwendet die Entladung von Batterien über ohmsche Lasten in Anwendungen wie der Formierung von Lithium-Ionen-Batterien massive Mengen an Energie. Der Wechsel zu einer regenerative DC power supply-Architektur (rückspeisefähigen DC-Stromversorgung) ermöglicht das Recycling dieser Energie. Die Integration dieser Systeme erfordert jedoch Module, die hohe Ströme bewältigen, galvanische Trennung bieten und nahtlos mit dem übergeordneten Batteriemanagementsystem (BMS) kommunizieren können.
2. Kernfunktionen des TPS-DM570T1512KIF

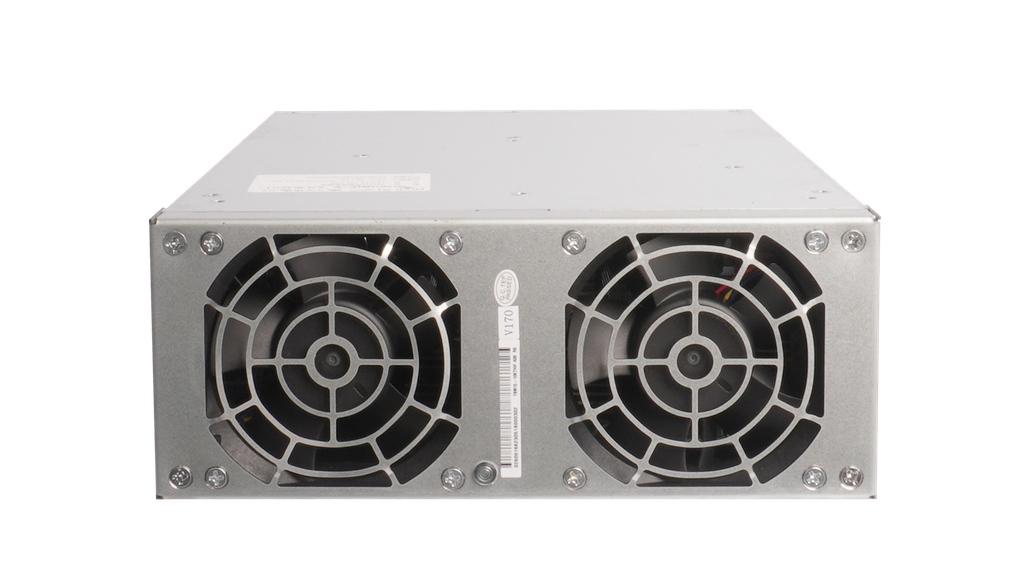

Das TPS-DM570T1512KIF wurde entwickelt, um diese komplexen Integrationen zu vereinfachen. Als echtes bidirektionale Stromversorgung-Modul ermöglicht es einen autonomen bidirektionalen Energiefluss. Es arbeitet als 12000W/9600W DC-DC-Modul und liefert 12 kW in Vorwärtsrichtung (Buck) und 9,6 kW in Rückwärtsrichtung (Boost).
Eines der herausragenden Merkmale, das dieses Gerät zu einem high efficiency power module (Hocheffizienz-Leistungsmodul) macht, ist sein Spitzenwirkungsgrad von 94,5 % bei einem 570VDC-Eingang. Das Erreichen dieses Effizienzniveaus in einem kompakten Formfaktor von 300 mm × 220 mm × 86 mm lässt stark auf die Verwendung fortschrittlicher Wide-Bandgap-Halbleiter schließen, was es zu einer hochmodernen SiC based power supply-Lösung macht. Diese hohe Effizienz führt direkt zu einer geringeren Wärmeentwicklung und vereinfacht die Anforderungen an das Wärmemanagement für Schaltschrankbauer.
3. Deep Dive: Elektrische & Thermische Leistung
Sicherheit und Stabilität stehen bei Hochleistungs-DC-Systemen an erster Stelle. Das TPS-DM570T1512KIF fungiert als isolated bidirectional converter (isolierter bidirektionaler Wandler). Es ist mit einem eingebauten Hochfrequenz-Trenntransformator ausgestattet. Im Gegensatz zu sperrigen Netzfrequenztransformatoren bietet dieses Hochfrequenzdesign die wesentliche galvanische Trennung zwischen dem Hochspannungs-DC-Bus (570VDC) und dem Niederspannungsausgang (14-16VDC), während das Gewicht auf nur 5,5 kg begrenzt bleibt.
Thermisch gesehen ist das Gerät ein Leistungsmodul mit Zwangsluftkühlung und intelligenter Steuerung. Es arbeitet zuverlässig in einem weiten Temperaturbereich von -10°C bis 60°C. Systemintegratoren sollten die Derating-Kurve beachten: Es bietet volle Lastkapazität zwischen -10°C und 30°C, wobei zwischen 30°C und 60°C ein Leistungs-Derating von 90 % angewendet wird, um die internen Komponenten zu schützen.
4. Spezialanwendungen: Batterietests & Simulation
Die spezifischen Spannungs- und Stromwerte dieses Moduls (570VDC Eingang, 14-16VDC Ausgang, 800A/640A Strom) machen es hochspezialisiert für den Batterieherstellungssektor.

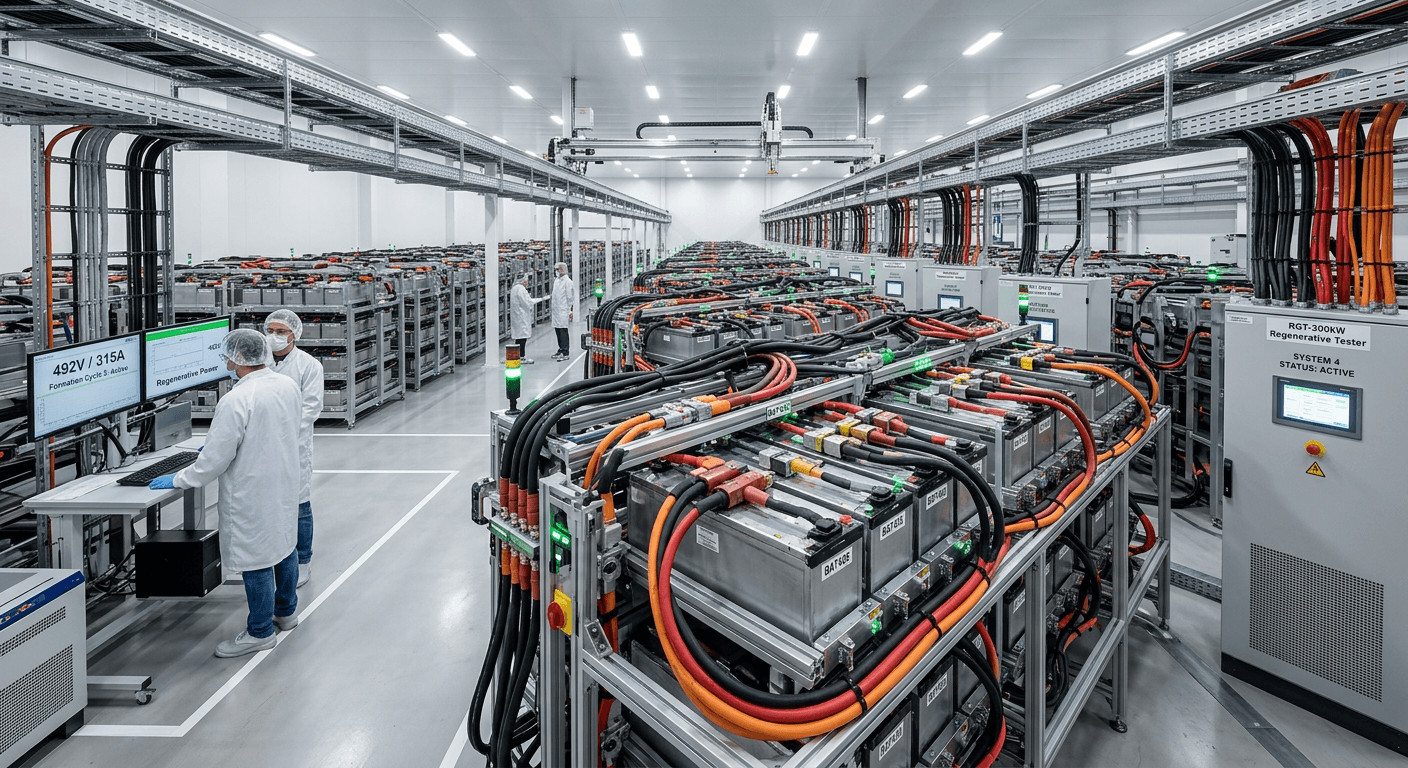

- Regenerative battery test: Während des Zellformationsprozesses müssen Batterien wiederholt geladen und entladen werden. Dieses Modul fungiert als Lithium-Formations-Testmodul, das die für das Laden erforderlichen massiven 800A bereitstellt und nahtlos umschaltet, um beim Entladen 640A zurück in den DC-Bus zu schieben und so die Energie zu recyceln.
- Battery simulator power supply: Zum Testen von Wechselrichtern oder Motorantrieben kann dieses Modul die Lade-/Entladeeigenschaften eines Niederspannungs-Akkupacks mit hoher Kapazität simulieren und bietet so einen hochdynamischen und programmierbaren DC-Link.
5. Produktspezifikationen & Eigenschaften
Um Ingenieurteams bei ihrer Evaluierung zu unterstützen, finden Sie nachfolgend eine strukturierte Übersicht der Fähigkeiten des TPS-DM570T1512KIF.
6. Systemarchitektur & Skalierbarkeit
Da das TPS-DM570T1512KIF ein DC-DC-Modul ist, ist es als Teil eines größeren Ökosystems konzipiert. In einem typischen industriellen Setup wird dieses Modul an einen Hochspannungs-DC-Bus (ca. 570VDC) angeschlossen.
Um diesen DC-Bus mit dem lokalen Stromnetz zu verbinden, kombinieren Systemintegratoren diese DC-DC-Module mit einer vorgeschalteten grid-tied bidirectional supply (netzgekoppelten bidirektionalen Versorgung), oft einer three phase bidirectional supply (dreiphasigen bidirektionalen Versorgung / Active Front End). Diese Architektur ermöglicht den parallelen Betrieb mehrerer TPS-DM570T1512KIF-Module am selben DC-Bus. Wenn sich eine Batteriezelle entlädt, kann ihre Energie über den DC-Bus fließen, um eine benachbarte Zelle aufzuladen, oder durch das AC-DC-Frontend zurück ins Netz fließen. Dieser modulare Ansatz bietet ultimative Skalierbarkeit und Redundanz.
Sehen Sie sich unser gesamtes Sortiment an bidirektionalen Leistungsmodulen an →
7. RFQ-Checkliste für Systemintegratoren
Um den Angebots- und technischen Evaluierungsprozess zu beschleunigen, bereiten Sie bitte die folgenden Details vor, wenn Sie ein RFQ anfordern:
- Anwendungsdetails: Bauen Sie ein Batterieformationssystem, einen Simulator oder einen Energiespeicherknoten?
- Systemleistungsanforderungen: Wie viele 12kW-Module möchten Sie parallel schalten?
- Vorgeschaltete Architektur: Haben Sie bereits einen 570VDC-Bus eingerichtet, oder benötigen Sie auch den AC-DC-Frontend-Wandler?
- Steuerungsschnittstelle: Bestätigen Sie Ihre Kompatibilität mit dem CAN-Kommunikationsprotokoll des Moduls.
- Umgebungsbedingungen: Stellen Sie sicher, dass Ihr Schaltschrankdesign die Zwangsluftkühlung und die 30°C-Volllast-Temperaturgrenze aufnehmen kann.
8. FAQ
Was bedeutet „Hochfrequenz-Isolierung“ in diesem Zusammenhang?
Es bedeutet, dass das Modul intern einen Hochfrequenztransformator verwendet, um eine galvanische Trennung zwischen dem 570VDC-Eingang und dem 14VDC-Ausgang bereitzustellen. Dies gewährleistet Sicherheit und verhindert die Ausbreitung von Fehlern, während das Modul viel kleiner und leichter (5,5 kg) bleibt als herkömmliche Netzfrequenztransformatoren.
Wie wird das Modul gesteuert?
Das TPS-DM570T1512KIF verfügt über eine integrierte CAN-Kommunikationsschnittstelle. Dies ermöglicht es einem Master-Controller oder BMS, präzise Spannungs-/Stromsollwerte zu senden, die Richtung des Energieflusses umzuschalten und den Status des Moduls in Echtzeit zu überwachen.
Kann dieses Modul direkt an das AC-Netz angeschlossen werden?
Nein, dies ist ein DC-DC-Bidirektionalmodul. Es benötigt einen 570VDC-Eingang. Um eine Verbindung zum AC-Netz herzustellen, muss es mit einem vorgeschalteten bidirektionalen AC-DC-Gleichrichter (Active Front End) gekoppelt werden.
Was passiert, wenn die Umgebungstemperatur 30°C überschreitet?
Das Modul ist so konzipiert, dass es sich selbst schützt. Zwischen 30°C und 60°C wendet es ein Leistungs-Derating von 90 % an. Systemintegratoren müssen für eine ausreichende Schaltschrankbelüftung sorgen, um die volle 12kW-Leistung aufrechtzuerhalten.
