In der industriellen Automatisierung treffen empfindliche Steuerungselektronik, hohe Leistungsanforderungen und anspruchsvolle elektrische Umgebungen aufeinander. Eine stabile und geeignete Stromversorgung ist deshalb ein wichtiger Faktor für den zuverlässigen Betrieb von Industrie-PCs, Steuerungen, HMIs und Kommunikationssystemen.
Industrielle ATX-PC-Netzteile unterscheiden sich von klassischen Desktop-Netzteilen vor allem durch ihre Auslegung für elektrische Störungen, Dauerbetrieb, Erdungskonzepte und Schutzfunktionen. Besonders in automatisierten Produktionslinien, CNC-Schaltschränken und intelligenten Lagern spielen Erdungszuverlässigkeit, Schutzklasse I, aktive Leistungsfaktorkorrektur (PFC) und ein weiter AC-Eingangsbereich eine wichtige Rolle.
Wesentliche Erkenntnisse
- Die Erdungsqualität beeinflusst die elektrische Stabilität und Störfestigkeit industrieller Systeme. Schutzklasse I unterstützt eine definierte Schutzleiterverbindung und einen kontrollierten Fehlerstrompfad.
- Aktive PFC und ein weiter AC-Eingangsbereich können den Betrieb bei schwankenden Netzbedingungen unterstützen.
- Schutzfunktionen wie OCP, OVP, SCP und OTP tragen zum Schutz angeschlossener Komponenten bei.
- CE-Kennzeichnung, UL-Zertifizierung, UKCA-Kennzeichnung und RoHS-Konformität können die Integration in internationale Anwendungen erleichtern.
- Geringe Restwelligkeit, stabile Ausgangsspannungen und geeignete MTBF-Werte sind wichtige Auswahlkriterien für industrielle Anwendungen.
- ATX- und Flex-ATX-Bauformen ermöglichen die Integration in unterschiedliche Gehäuse- und Schaltschrankkonzepte.
1. Warum Erdungszuverlässigkeit in industriellen Umgebungen wichtig ist
In modernen Produktionsumgebungen arbeiten Hochleistungsmotoren, Frequenzumrichter, Schweißanlagen, Roboter, Sensoren und Steuerungssysteme oft in unmittelbarer Nähe. Diese Umgebung kann elektromagnetische Störungen (EMI), Gleichtaktstörungen und Spannungsschwankungen verursachen.
Zusätzlich kann die Qualität der Schutzleiterverbindung durch lange Leitungswege, korrodierte Kontakte oder gemeinsam genutzte Erdungsstrukturen beeinflusst werden. Wenn die Erdungsimpedanz steigt, können Ableitströme und Störspannungen das Verhalten empfindlicher Elektronik beeinträchtigen.
Mögliche Folgen sind unter anderem:
- Kommunikationsstörungen
- unerwartete Neustarts von Industrie-PCs
- fehlerhafte Sensorsignale
- instabile HMI- oder SPS-Kommunikation
- Störungen in CNC- oder Automatisierungssystemen
Ein industrielles ATX-PC-Netzteil mit geeignetem Erdungskonzept kann dazu beitragen, solche Risiken zu reduzieren.

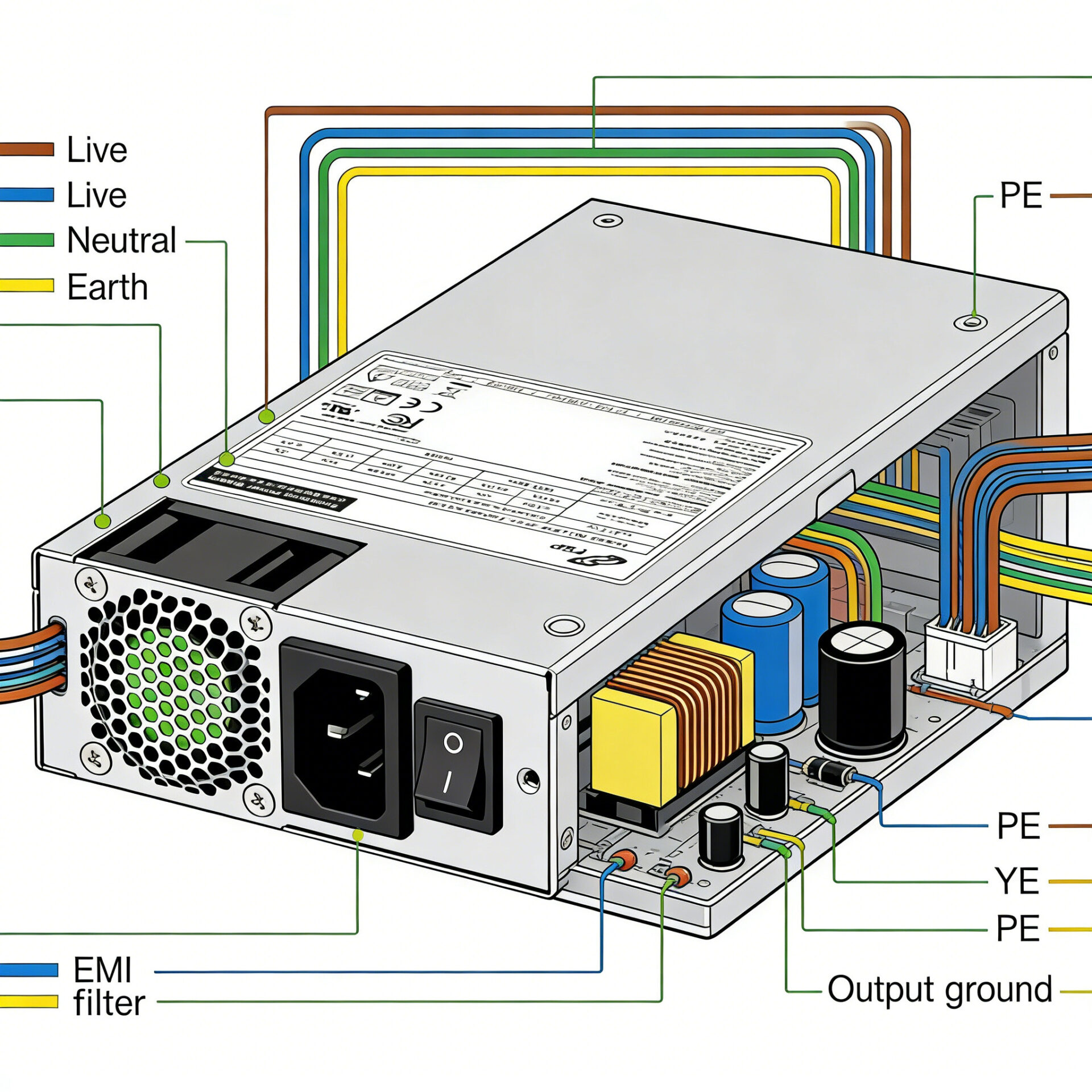

2. Schutzklasse I als Grundlage für definierte Erdung
Geräte der Schutzklasse I verfügen über eine Basisisolierung und eine Schutzleiterverbindung. Leitfähige, berührbare Teile wie Gehäuse oder Montageflächen werden mit dem Schutzleiter verbunden.
Bei einem industriellen Netzteil bedeutet dies, dass das Gehäuse und relevante leitfähige Strukturen mit PE verbunden sind. Dadurch entsteht ein definierter Pfad für Fehlerströme und eine stabile Bezugsebene für angeschlossene Geräte.
Dies kann insbesondere in Schaltschränken mit mehreren Geräten wichtig sein, zum Beispiel bei:
- Industrie-PCs
- SPS-Systemen
- Servoantrieben
- HMI-Terminals
- Mess- und Kommunikationsbaugruppen
Im Vergleich zu schutzisolierten Konzepten mit schwebendem Ausgang eignet sich Schutzklasse I besonders für Anwendungen, in denen ein definierter Erdbezug erforderlich ist.
3. Aktive PFC und weiter AC-Eingangsbereich
Industrienetze sind häufig durch Lastwechsel, Oberschwingungen und Spannungseinbrüche geprägt. Eine aktive Leistungsfaktorkorrektur (PFC) kann dazu beitragen, den Eingangsstrom netzverträglicher zu formen und Oberschwingungen zu reduzieren.
In Kombination mit einem weiten AC-Eingangsbereich, beispielsweise 90–264 VAC, kann ein industrielles Netzteil in unterschiedlichen Netzumgebungen eingesetzt werden. Dies vereinfacht die internationale Integration und reduziert das Risiko falscher Spannungseinstellungen.
Relevante Vorteile können sein:
- bessere Netzverträglichkeit
- geringere Oberschwingungsbelastung
- stabilerer Betrieb bei schwankender Eingangsspannung
- vereinfachte Installation ohne manuellen Spannungsschalter
- bessere Eignung für internationale Maschinen- und Anlagenkonzepte
4. Ableitstrom und Schutzfunktionen
Ableitströme entstehen unter anderem durch EMV-Filterkomponenten wie Y-Kondensatoren. In industriellen Anlagen können zu hohe Ableitströme zum Auslösen von Fehlerstrom-Schutzeinrichtungen führen.
Ein geeignet ausgelegtes industrielles Netzteil berücksichtigt daher sowohl EMV-Anforderungen als auch kontrollierte Ableitströme.
Typische Schutzfunktionen sind:
- OCP (Overcurrent Protection / Überstromschutz): Schutz bei Überlast
- OVP (Overvoltage Protection / Überspannungsschutz): Schutz vor zu hoher Ausgangsspannung
- SCP (Short-Circuit Protection / Kurzschlussschutz): Schutz bei Kurzschluss
- OTP (Overtemperature Protection / Übertemperaturschutz): Schutz bei thermischer Überlastung
Diese Schutzmechanismen unterstützen den sicheren und stabilen Betrieb angeschlossener Industrieelektronik.
5. CE, UL, UKCA und RoHS richtig einordnen
Für Maschinenbauer, Systemintegratoren und Anlagenbetreiber sind regulatorische Anforderungen ein wichtiger Auswahlfaktor.
Je nach Produktserie und Zielmarkt können folgende Nachweise relevant sein:
- CE-Kennzeichnung für den europäischen Wirtschaftsraum
- UL-Zertifizierung für bestimmte nordamerikanische Anwendungen
- UKCA-Kennzeichnung für Großbritannien
- RoHS-Konformität im Hinblick auf beschränkte gefährliche Stoffe
Wichtig ist: CE ist keine externe Zertifizierung, sondern eine Herstellererklärung zur Konformität mit geltenden EU-Anforderungen. UL hingegen ist eine Zertifizierung durch eine unabhängige Prüfstelle.
6. Relevante Leistungsmerkmale industrieller ATX-Netzteile
Bei der Auswahl eines industriellen ATX-PC-Netzteils sollten nicht nur Ausgangsleistung und Bauform betrachtet werden. Auch elektrische und thermische Eigenschaften sind entscheidend.
Wichtige Kriterien sind:
- Restwelligkeit und Störspannung
- Spannungsregelung
- Eingangsspannungsbereich
- Betriebstemperaturbereich
- Lüfter- und Geräuschverhalten
- MTBF-Angabe unter definierten Bedingungen
- Schutzfunktionen
- mechanische Integration

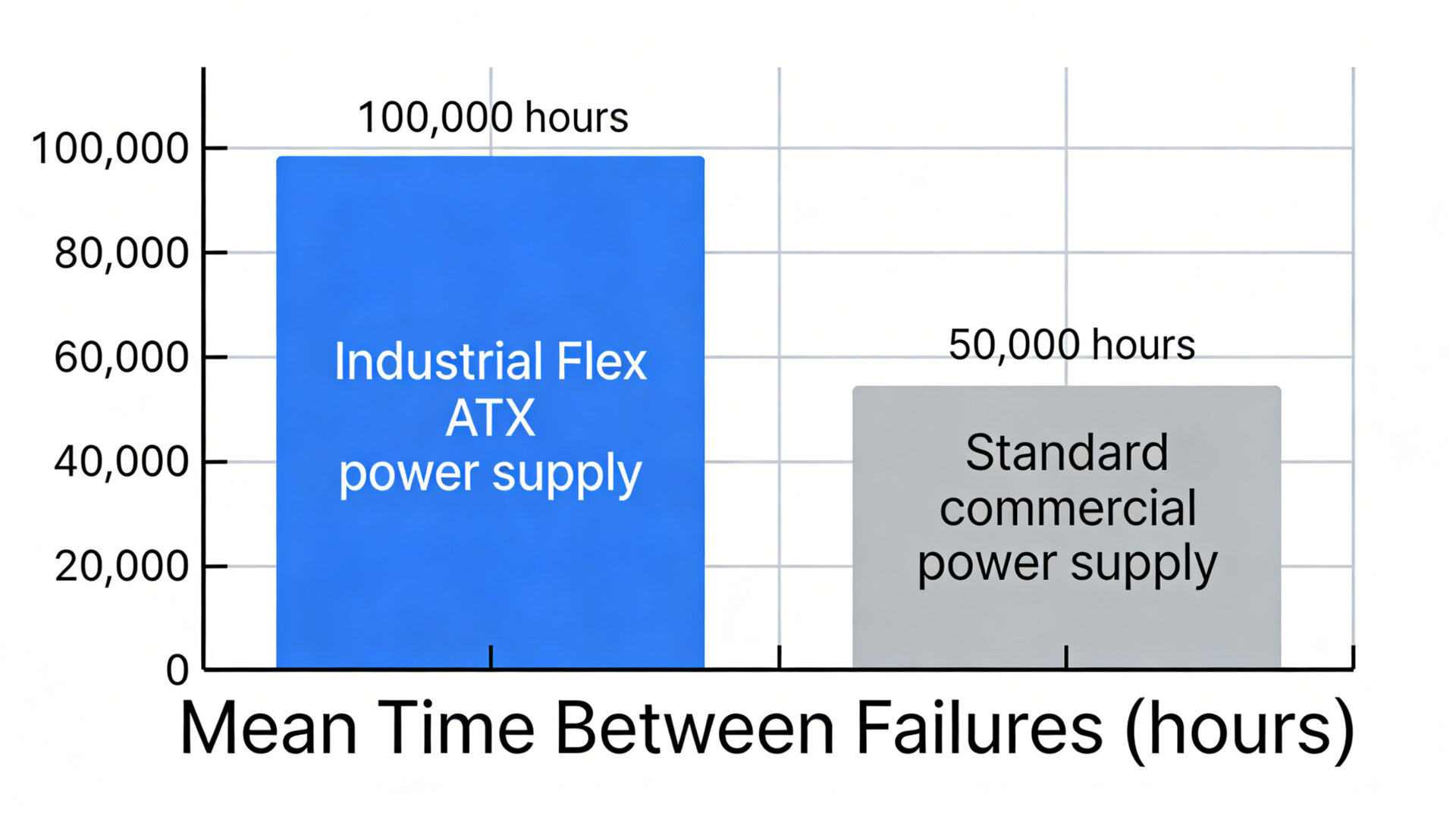

Eine MTBF-Angabe, zum Beispiel 100.000 Stunden bei 25 °C, beschreibt einen statistischen Zuverlässigkeitswert unter bestimmten Bedingungen. Sie ist keine Garantie für eine konkrete Lebensdauer im Einzelfall.

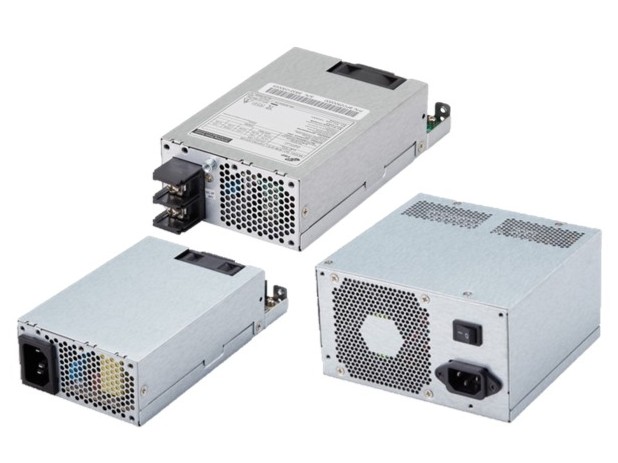

7. ATX und Flex ATX für unterschiedliche Einbausituationen
Industrielle Systeme nutzen verschiedene Gehäuse- und Schaltschrankkonzepte. Deshalb sind unterschiedliche Netzteilbauformen relevant.
Typische Varianten sind:
- Standard-ATX-Netzteile für Industrie-PCs und größere Systeme

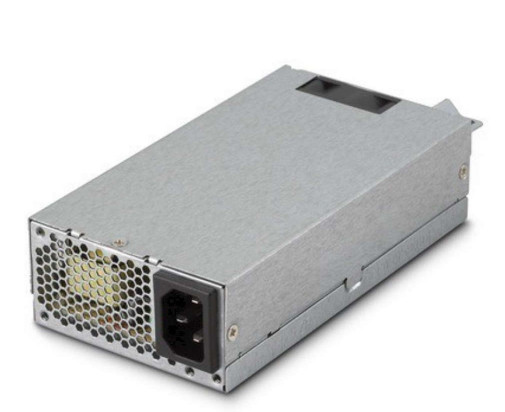

- Flex-ATX-Netzteile für kompakte Industrie-PCs, 1U-Systeme und platzbeschränkte Schaltschränke
Eine IEC 320 C14-Buchse unterstützt die Verwendung standardisierter Netzkabel und erleichtert den Austausch im Servicefall.
8. Anwendungen in der industriellen Automatisierung
Automatisierte Produktionslinien
In automatisierten Produktionslinien versorgen Netzteile Industrie-PCs, HMIs, Bildverarbeitungssysteme, Sensorik und Steuerungskomponenten. Eine stabile Spannungsversorgung und ein zuverlässiges Erdungskonzept können helfen, Kommunikations- und Signalstörungen zu reduzieren.
Typische Systeme sind:
- Robotikzellen
- Fördertechnik
- Bildverarbeitung
- Sicherheitssteuerungen
- HMI-Stationen
CNC-Schaltschränke
CNC-Anlagen enthalten empfindliche Steuerungselektronik und leistungsstarke Antriebstechnik in enger räumlicher Nähe. Spindelantriebe, Servosysteme und Frequenzumrichter können elektrische Störungen erzeugen.
Ein industrielles ATX-Netzteil mit geeigneter EMV-Auslegung, Schutzklasse I und weiter Eingangsspannung kann den stabilen Betrieb der Steuerungselektronik unterstützen.
Intelligente Lager
In intelligenten Lagern kommen automatisierte Lager- und Entnahmesysteme, Fördertechnik, Scanner, RFID-Leser, IoT-Gateways und Kommunikationssysteme zum Einsatz.
Dort sind lange Leitungswege, mehrere Erdungspunkte und große Metallstrukturen typisch. Ein geeignetes Netzteil kann dazu beitragen, die elektrische Stabilität verteilter Automatisierungssysteme zu unterstützen.
9. Warum Desktop-Netzteile für Industrieanwendungen oft nicht ausreichen
Desktop-Netzteile sind in der Regel für Büro- und Consumer-Anwendungen ausgelegt. Industrielle Umgebungen stellen jedoch andere Anforderungen.
Typische Herausforderungen sind:
- stärkere elektromagnetische Störungen
- höhere Umgebungstemperaturen
- Dauerbetrieb
- Spannungseinbrüche
- elektrische Transienten
- komplexe Erdungsstrukturen
Industrielle ATX-PC-Netzteile sind auf solche Einsatzbedingungen ausgelegt und bieten in der Regel robustere elektrische, thermische und mechanische Eigenschaften.
10. Installationsempfehlungen für eine stabile Erdung
Für eine zuverlässige Integration sollten folgende Punkte beachtet werden:
- PE-Sammelschiene im Schaltschrank korrekt anbinden.
- Metallische Kontaktflächen frei von Lack oder Beschichtungen halten, sofern eine leitfähige Verbindung erforderlich ist.
- Schutzleiterverbindungen nicht ausschließlich über Befestigungsschrauben herstellen.
- AC- und DC-Leitungen getrennt führen.
- Signalleitungen bei Bedarf geschirmt ausführen.
- Erdungsverbindungen regelmäßig auf Korrosion und festen Sitz prüfen.
- Installation gemäß geltenden Normen und lokalen Vorschriften durchführen.
11. Vergleich: Industrielles ATX-Netzteil vs. Desktop-Netzteil
| Kriterium | Desktop-Netzteil | Industrielles ATX-PC-Netzteil |
|---|---|---|
| Einsatzumgebung | Büro / Consumer | Industrie / Automatisierung |
| Erdungskonzept | Standard-PC-Design | Für industrielle Erdungskonzepte ausgelegt |
| Eingangsspannung | oft begrenzter Bereich | weiter AC-Eingangsbereich |
| Schutzfunktionen | basisorientiert | erweiterte Schutzfunktionen möglich |
| EMV-Auslegung | typische Büroumgebung | industrielle Störumgebungen |
| Temperaturbereich | meist begrenzt | häufig erweiterter Bereich |
| Bauformen | ATX | ATX / Flex ATX |
| Dauerbetrieb | nicht primärer Fokus | für längere industrielle Betriebszeiten ausgelegt |
12. Häufig gestellte Fragen
Kann ein industrielles ATX-Netzteil in einem normalen PC verwendet werden?
Grundsätzlich ja, sofern elektrische und mechanische Anforderungen passen. Industrielle ATX-Netzteile sind jedoch primär für Automatisierung, Industrie-PCs und Schaltschrankanwendungen ausgelegt.
Wann ist ein Flex-ATX-Netzteil sinnvoll?
Flex ATX eignet sich für kompakte Systeme, 1U-Gehäuse, Embedded-Industrie-PCs und Anwendungen mit begrenztem Einbauraum.
Warum ist aktive PFC wichtig?
Aktive PFC kann die Netzverträglichkeit verbessern und Oberschwingungen reduzieren. Das ist besonders in industriellen Anlagen mit vielen nichtlinearen Lasten relevant.
Was bedeutet MTBF?
MTBF steht für „Mean Time Between Failures“. Es handelt sich um einen statistischen Zuverlässigkeitswert unter definierten Bedingungen, nicht um eine garantierte Lebensdauer.
Warum ist Erdung bei Industrie-PCs wichtig?
Eine definierte Erdung kann dazu beitragen, Störungen zu reduzieren, EMV-Verhalten zu verbessern und einen stabileren Betrieb verbundener Geräte zu unterstützen.
13. Fazit
Industrielle ATX-PC-Netzteile sind für Anwendungen konzipiert, in denen klassische Desktop-Netzteile oft nicht ausreichen. In Automatisierungssystemen, CNC-Schaltschränken und intelligenten Lagern sind Erdungszuverlässigkeit, Schutzfunktionen, aktive PFC und ein weiter AC-Eingangsbereich wichtige Auswahlkriterien.
Ein geeignetes industrielles Netzteil kann zur stabilen Versorgung von Industrie-PCs, Steuerungen, HMIs und Kommunikationssystemen beitragen. Für Maschinenbauer, Systemintegratoren und Anlagenbetreiber unterstützt dies eine zuverlässige Integration in anspruchsvolle elektrische Umgebungen.
