In der Elektronikfertigung, Forschung und Reparatur stellt elektrostatische Entladung (ESD) eine ständige, unsichtbare Bedrohung dar. Ein einziger Funke kann empfindliche Bauteile zerstören, was zu kostspieligen Ausfällen und beeinträchtigter Funktionssicherheit führt. Folglich erfordert der Schutz von ESD-sicheren Bereichen einen ganzheitlichen Ansatz, der jedes Gerät einschließlich der Stromquelle umfasst. Hier werden einstellbare AC-Transformatoren für ESD-sichere Bereiche entscheidend.
Fachleute standen lange vor einem Dilemma: eine Standard-Stelltransformator-Netzstromversorgung verwenden und elektrisches Rauschen riskieren oder auf präzise Spannungsregelung verzichten. Heute beseitigen spezielle Lösungen wie der TPS-AIT1500300 Einstellbare Isolationstransformatoren diesen Kompromiss. Diese neue Transformator-Kategorie wurde speziell entwickelt, um einwandfreie, variable AC-Spannung (0-300 VAC) zu liefern und dabei die absolute Integrität Ihres empfindlichen Arbeitsbereichs zu gewährleisten. Dieser Leitfaden erläutert, warum eine solche spezialisierte Lösung für moderne, präzisionssensible Umgebungen unerlässlich ist.
Wesentliche Erkenntnisse
- Standard-Variacs können Erdungsschleifen und Gleichtaktrauschen verursachen, verstoßen gegen ESD-Protokolle und stellen ein verstecktes Risiko dar.
- Ein echter ESD-sicherer einstellbarer Isolationstransformator umfasst vollständige galvanische Trennung und eine Bauweise mit geringem Leckstrom, um die ESD-Referenzmasseebene zu schützen.
- Diese Spezialgeräte bieten eine präzise, variable AC-Stromquelle zum Testen ESD-empfindlicher Baugruppen ohne Risiko.
- Über den Schutz hinaus dienen sie als unverzichtbare Labor-, Werkstatt- und Ausbildungstransformatoren für F&E, Reparatur und Schulung.
- Wichtige Auswahlkriterien sind: vollständig isolierte Bauweise, einstellbare Ausgangsspannung, ausreichende Leistung (z.B. 1500W), integrierte Messtechnik und Überstromschutz.
Standard-Stromquellen in einem ESD-sicheren Labor sind für Tests oft unzureichend. Beispielsweise wird beim Validieren von Medizingeräten über verschiedene Spannungsbereiche oder beim Testen von Steuerplatinen unter schwankenden Bedingungen ein spezielles Werkzeug benötigt. Der TPS-AIT1500300 schließt diese Lücke direkt. Er liefert variable AC-Spannung von 0 bis 300 VAC, ohne den elektrostatischen Schutz zu beeinträchtigen. Mit 1500W Kapazität und integrierten Sicherheitsfunktionen entwickelt er sich von einem einfachen Variac zu einem vollwertigen Labor- und Sicherheits-Isolationstransformator.
Das Verständnis der Kerntechnologie: Vom Variac zur isolierten, einstellbaren Stromversorgung
Der Weg zu einer sicheren, variablen AC-Stromversorgung beginnt mit dem Verständnis traditioneller Werkzeuge. Das gebräuchlichste Gerät ist der Variac, eine Art einstellbarer Spartransformator. Er verwendet eine einzige Wicklung mit einem beweglichen Schleifer für eine effiziente, aber nicht isolierte Spannungsregelung. Folglich sind Standard-Variacs für ESD-Bereiche aufgrund von Risiken wie Erdungsschleifen ungeeignet.
Im Gegensatz dazu bildet der Isolationstransformator die Grundlage der Sicherheit. Seine getrennten Primär- und Sekundärwicklungen schaffen galvanische Trennung. Dies unterbricht direkte elektrische Verbindungen und verhindert Erdungsschleifen. Der TPS-AIT1500300 baut darauf auf, indem er einen Mechanismus für variable Ausgangsspannung integriert. Im Wesentlichen kombiniert er die Einstellbarkeit eines variablen Spartransformators mit der Sicherheit eines echten Isolationstransformators. Das Ergebnis ist eine saubere, isolierte und stufenlos verstellbare AC-Stromversorgung, die für kritische Anwendungen konzipiert ist.
Produkt im Fokus: TPS-AIT1500300 Einstellbarer Isolationstransformator
Betrachten wir ein konkretes Beispiel: den TPS-AIT1500300. Diese Einheit ist ein speziell entwickelter einstellbarer Isolationstransformator für professionelle Umgebungen. Seine Spezifikationen adressieren direkt die Bedürfnisse von ESD-bewussten Anwendern.
Wichtige Spezifikationen & Technische Daten
| Parameter | TPS-AIT1500300 Spezifikation | Vorteil für ESD-/Präzisionsarbeiten |
|---|---|---|
| Eingang | 230 VAC, 48-62 Hz, 6A | Kompatibel mit europäischen Standardnetzen. |
| Ausgang (einstellbar) | 0 – 300 VAC, 4,5A, 1500W (1,5KW) | Breiter Bereich für Tests unter Über- und Unterspannungsbedingungen. |
| Überstromschutz | 5A Leitungsschutzschalter | Schützt den Transformator und den Prüfling. |
| Messtechnik | Analoge Voltmeter & Amperemeter | Ermöglicht Echtzeitüberwachung ohne externe Werkzeuge. |
| Isolationsspannung | Primär-Sekundär: 3000 VAC | Bietet starke galvanische Trennung gegen Störungen. |
| Kühlung | Konvektion | Leiser, wartungsfreier Betrieb. |
| Bauform | Tischgerät (301x276x183 mm, 21 kg) | Kompaktes, robustes Design für jeden Arbeitsplatz. |

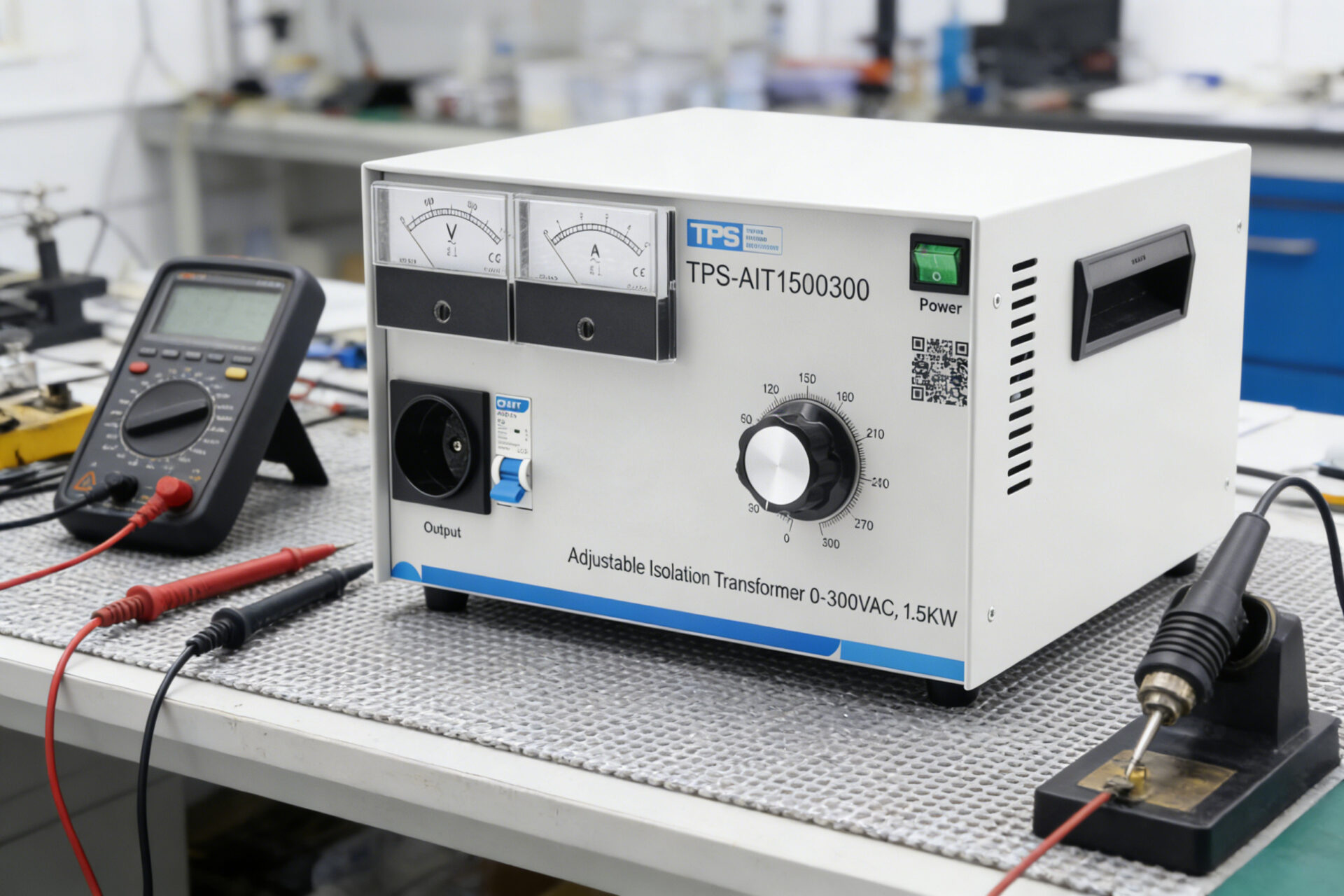

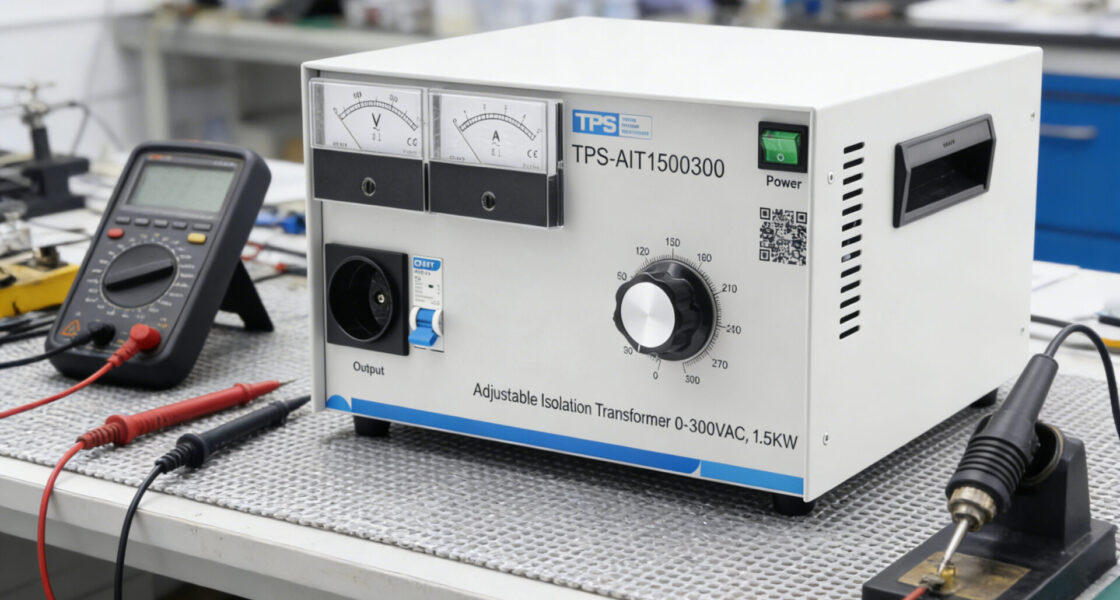

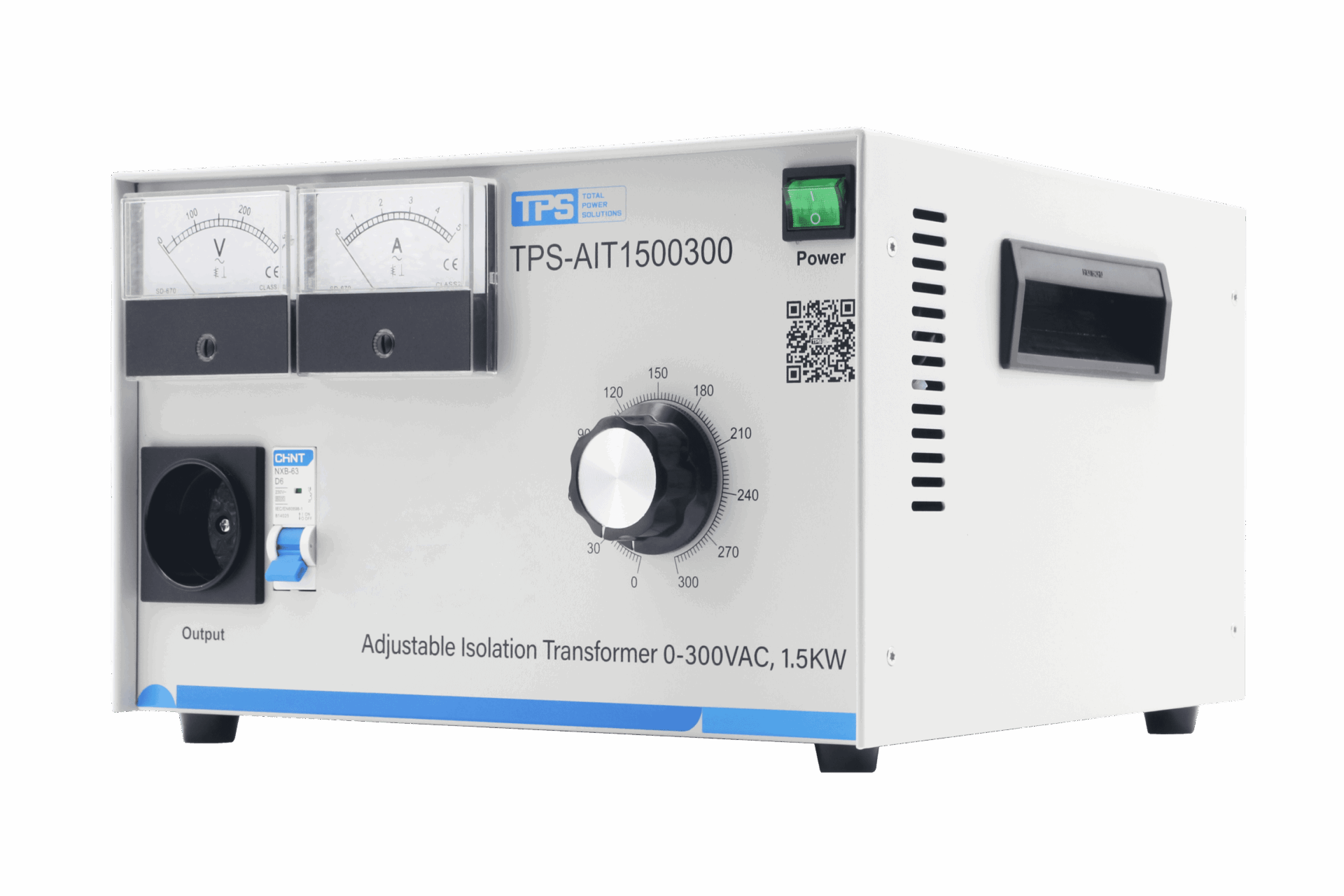

Diese Kombination definiert ein modernes Profiwerkzeug. Die Frontplatte verfügt über ein intuitives Layout mit einem großen Spannungs-Einstellknopf, zwei analogen Messgeräten und Ausgangsbuchsen für sicheren Betrieb.
Konstruktionsmerkmale für zuverlässigen Betrieb
Der TPS-AIT1500300 ist auf Langlebigkeit ausgelegt. Seine Konvektionskühlung eliminiert Lüftergeräusche und Staubeintritt. Darüber hinaus bietet die Schutzart IP20 grundlegenden Schutz gegen Berührung und kleine Fremdkörper. Der breite Betriebstemperatur- und Feuchtigkeitsbereich gewährleistet zuverlässige Leistung in den meisten kontrollierten Werkstätten und Laboren.
Kritische Anwendungen ermöglicht durch den einstellbaren Isolationstransformator
1. Präzise Elektronikreparatur und -überarbeitung
Als wesentlicher Elektronik-Reparaturtransformator ermöglicht er sichere Diagnosen. Techniker können bei 0V beginnen und die Spannung allmählich « hochfahren », während sie den Strom überwachen. Dies hilft, Kurzschlüsse zu identifizieren, ohne weiteren Schaden zu verursachen. Zusätzlich ermöglicht das Simulieren von Spannungseinbrüchen das Testen der Netzteilstabilität innerhalb der geschützten ESD-Zone.
2. Forschungs-, Entwicklungs- und Prototypenlabore
In F&E ist diese Einheit ein grundlegender Labortransformator. Ingenieure können das Geräteverhalten über verschiedene globale Netzspannungen (0-300 VAC) hinweg verifizieren. Entscheidend ist, dass die Isolierung sicherstellt, dass Messungen durch Oszilloskope nicht durch Erdungsschleifen von einer nicht-isolierten Stromquelle verfälscht werden.
3. Qualitätssicherung und Produktionstests
QS-Stationen nutzen diesen Transformator für Netztoleranztests. Das Durchlaufen der Eingangsspannung eines Produkts validiert seine Robustheit. Der integrierte Leistungsschalter bietet automatischen Schutz bei einem Geräteausfall, was ihn zu einer zuverlässigen variablen AC-Spannungsquelle für die Produktion macht.
4. Ausbildung und technisches Training
Als Ausbildungstransformator bietet er eine sichere, praktische Plattform. Studierende lernen Transformatortheorie, die Auswirkungen variabler Spannung und ESD-Grundsätze. Die klaren analogen Messgeräte bieten sofortige, intuitive Rückmeldung, die ideal für den Unterricht ist.
5. Industrie- und Automobilwerkstätten
Moderne Automotive-Steuergeräte und industrielle SPS benötigen präzise Diagnosen. Daher ist ein robuster Werkstatttransformator wie dieser perfekt, um Lichtmaschinen-Spannungsspitzen oder Niedrigbatterie-Zustände kontrolliert und sicher zu simulieren.
Integration in einen ESD-sicheren Arbeitsplatz

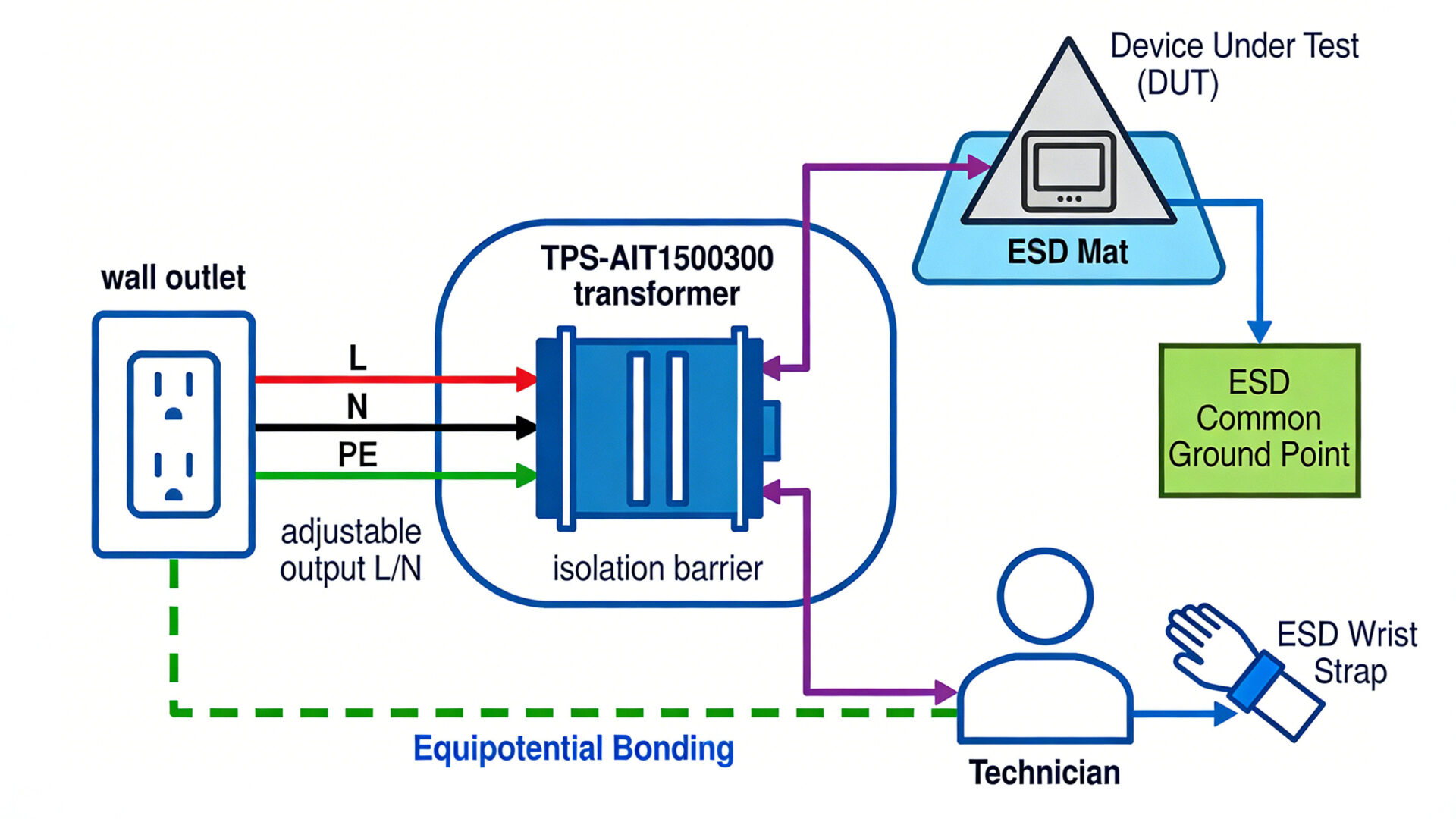

Eine korrekte Integration ist entscheidend. Das Gehäuse des Geräts muss mit dem Schutzleiter (PE) der Anlage verbunden werden. Ebenso werden die ESD-Arbeitsfläche und Handgelenkerdungsbänder mit dem ESD-Hauptpotentialausgleich verbunden, der an denselben PE angeschlossen wird. Dieses Ein-Punkt-Konzept stellt sicher, dass alles auf demselben Potential liegt und schädliche Potentialdifferenzen verhindert. Die Isolationsbarriere des Transformators ermöglicht diese Integration, ohne Erdungsschleifen zu erzeugen.
Fazit: Die Lücke schließen mit maßgeschneiderten Lösungen
Maßgeschneiderte einstellbare AC-Transformatoren für ESD-sichere Bereiche schließen entscheidend eine Marktlücke. Der TPS-AIT1500300 verkörpert dies, indem er über den generischen Variac hinausgeht. Er kombiniert breitbandige Einstellbarkeit mit der Sicherheit und Störisolierung eines hochwertigen Isolationstransformators. Letztendlich befähigt er mit seiner robusten Leistung und integrierten Features Fachleute, präzise Spannungsregelung mit Zuversicht durchzuführen. Daher ist die Investition in einen speziellen, ESD-bewussten Transformator ein wesentlicher Schritt zum Schutz empfindlicher Bauteile und zur Gewährleistung der Arbeitsintegrität.
