Die regenerative Revolution: Wie bidirektionale AC-DC-Wandler die Energiekosten von Testanlagen senken

Kernaussagen

• TPS Bidirektionale Leistungsmodule ermöglichen einen nahtlosen, effizienten Energiefluss zwischen AC-Netzen und DC-Lasten und bilden den intelligenten Kern moderner, regenerativer Testsysteme und Batterieformierungslinien.
• Mit hohem Wirkungsgrad (bis zu 96% AC-DC, 95% DC-AC) und einem hohen Leistungsfaktor von 0,99 reduzieren diese Module den Nettostromverbrauch und die Energiekosten in energieintensiven Testanwendungen drastisch.
• Fortschrittliche Soft-Switching-Technologie minimiert Schaltverluste und elektromagnetische Störungen (EMI), gewährleistet zuverlässigen Betrieb und die Einhaltung von Standards wie EN55032 in sensiblen Laborumgebungen.
• Funktionen wie eine niedrige Oberschwingungsverzerrung (THDi) <5% und automatischer Parallelbetrieb sorgen für saubere, netzfreundliche Leistung und mühelose Skalierbarkeit von Kilowatt bis Megawatt für unterschiedliche Testanforderungen.
• Das modulare Design, gepaart mit intelligenter erzwungener Luftkühlung, bietet unübertroffene Flexibilität, Zuverlässigkeit und einfache Wartung für den kontinuierlichen Industrieeinsatz.
• Als wesentliche Komponenten in Batterietestmodulen und Zellenformierungssystemen sind TPS-Module entscheidend für die effiziente, sichere und kostengünstige Produktion und Validierung von Batterien der nächsten Generation.

Die Landschaft des industriellen Testens und der Batteriefertigung durchläuft eine stille Revolution. Das traditionelle Paradigma, enorme Mengen an Strom zu verbrauchen, um Testlasten zu versorgen – nur um diese Energie als Wärme abzuführen – ist wirtschaftlich und ökologisch nicht mehr tragbar. Im Herzen dieses Wandels steht eine transformative Technologie: der bidirektionale AC-zu-DC-Leistungswandler. Mehr als nur ein Netzteil oder ein Wechselrichter, agieren diese intelligenten Module, wie die umfassende Produktpalette von TPS Elektronik, als effiziente, zweiseitige Energieventile. Sie definieren Effizienz in Anwendungen von der Zellenformierung und -prüfung bis zur energierückgewinnenden Power-Aging-Prüfung neu und verwandeln Kostenstellen in Modelle der Nachhaltigkeit. Dieser eingehende Bericht untersucht, wie TPS Bidirektionale Leistungsmodule zum unverzichtbaren Motor für fortschrittliche, regenerative Testsysteme werden.

Die Kosten konventionellen Testens: Ein Problem, das eine bidirektionale Lösung verlangt

Traditionelle Testsysteme, insbesondere in der Batteriefertigung und der Validierung von Leistungselektronik, sind außerordentlich verschwenderisch. Betrachten Sie einen Batterieformierungszyklus: Energie wird aus dem Netz gezogen, um Tausende von Zellen zu laden, nur um diese gespeicherte Energie während der Entladung über Widerstandslasten als Wärme abzuführen. Ebenso verbrauchen Power-Aging-Tests von Netzteilen rund um die Uhr Strom, einzig um Wärme zu erzeugen. Das führt zu:

• Exorbitanten Stromrechnungen: Oft die größte operative Ausgabe für Testlabore und Produktionshallen.
• Massivem Kühlbedarf: Das Abführen von Megawatt an Wärme erfordert enorme HLK-Systeme, was die Energiekosten und die Anlagenkomplexität weiter erhöht.
• CO2-Fußabdruck: Die schiere Energieverschwendung steht im Konflikt mit unternehmerischen Nachhaltigkeitszielen.
• Eingeschränkter Skalierbarkeit: Das Hinzufügen weiterer Testkanäle wird durch verfügbare Netzkapazität und thermisches Management begrenzt.

Die Lösung liegt nicht darin, weniger Energie für Tests zu verbrauchen, sondern sie wiederzuverwenden. Dies ist das Kernversprechen eines Bidirektionalen Leistungsmoduls. Es funktioniert in eine Richtung als hocheffizienter, programmierbarer AC-zu-DC-Wandler und in die andere als präziser DC-zu-AC-Wechselrichter, was es ermöglicht, Energie zur Stromquelle (AC-Netz) oder zu anderen Lasten innerhalb der Anlage zurückzuführen.

Kerntechnologie: Das TPS Bidirektionale Leistungsmodul entschlüsselt

Ein TPS Bidirektionales Leistungsmodul ist ein ausgeklügelter, vierquadrantenfähiger Leistungswandler, der die Funktion eines einfachen AC-DC-Adapters transzendiert. Seine Rollen umfassen:

• Hocheffizienter Gleichrichter (AC zu DC): Wandelt AC-Versorgung präzise in stabile, programmierbare DC-Spannung zum Laden von Batterien oder Speisen von DC-Lasten um (z.B. in einem Batterietest-Netzteil).
• Netzgerechter Wechselrichter (DC zu AC): Wandelt Gleichstrom von einer entladenden Batterie oder anderen DC-Quelle in saubere AC-Leistung um, die ins Netz eingespeist oder lokal genutzt werden kann, und wirkt so effektiv wie ein AC-zu-DC-Wandler in umgekehrter Richtung.
• Aktiver Netz-Konditionierer: Hält einen hohen Leistungsfaktor (PF>0,99) und ultraniedrige Oberschwingungsverzerrung (THDi <5%) aufrecht, verhält sich somit wie eine ideale Last für das Netz und verhindert Oberschwingungsverschmutzung.
• Nahtloser Quellen-/Lastbetrieb: Schaltet innerhalb von Millisekunden (<10ms) zwischen den Rollen als Stromquelle und Stromsenke um, entscheidend für dynamische Testprofile, und ermöglicht so eine nahezu sofortige Umwandlung von AC-Strom zu DC und zurück.

Technologische Vorteile im Detail

1. Soft-Switching-Technologie: Die Grundlage hoher Effizienz

Hartschaltende Wandler erzeugen während der Transistorumschaltung erhebliche Verluste, Wärme und elektrisches Rauschen. TPS-Module setzen fortschrittliche Soft-Switching-Technologie (Zero-Voltage oder Zero-Current Switching) ein, die den Schaltvorgang nur dann orchestriert, wenn Spannung oder Strom nahe Null sind.

• Unübertroffene Effizienz: Diese Technologie ermöglicht die außergewöhnlichen Wirkungsgrade der TPS-Baureihe: 91,5 % bis 96 % im AC-DC-Betrieb und 86 % bis 95 % im DC-AC-Betrieb (z.B. TPS-BM142250SIR mit 93,5 %/86 %, TPS-BM75053KTIT mit 96 %/95 %). Jeder gesparte Prozentpunkt reduziert den Nettostromverbrauch in einer regenerativen Schleife dramatisch.
• Erhöhte Leistungsdichte & Zuverlässigkeit: Geringere Verluste ermöglichen kompaktere Designs (wie das 2,4 kg schwere TPS-BM152250SIF-U) und niedrigere Betriebstemperaturen, was die Lebensdauer direkt verlängert.
• Hervorragende EMV-Leistung: Weichere Schaltflanken gewährleisten die Einhaltung der EMV-Norm EN55032 und verhindern Störungen anderer empfindlicher Test- und Messgeräte im Labor.

2. Hoher Leistungsfaktor (0,99) und niedrige Oberschwingungsverzerrung (<5%): Ein guter Netzbürger sein

In einer Fabrik oder einem Labor mit Hunderten von Testkanälen ist die Netzqualität von größter Bedeutung. Herkömmliche Geräte mit schlechtem Leistungsfaktor (PF) und hoher Oberschwingungsverzerrung (THDi) verschwenden Netzkapazität, überhitzen Leitungen und können Spannungsinstabilität verursachen.

• Hoher Leistungsfaktor (PF>0,99): TPS-Module ziehen Strom in perfekter Phase mit der Netzspannung und verhalten sich wie eine rein ohmsche Last. Dies maximiert die nutzbare Leistung (kW) aus Ihrer bestehenden elektrischen Infrastruktur (Transformatoren, Kabel) und vermeidet kostspielige Aufrüstungen. Es minimiert auch die Scheinleistungsgebühren (kVA) der Versorger.
• Niedrige Gesamt-Oberschwingungsverzerrung (THDi <5%): Durch das Ziehen eines nahezu sinusförmigen Stroms verhindern TPS-Module, dass Oberschwingungsströme die Spannungskurve der Anlage verzerren. Dies schützt alle angeschlossenen Geräte und ist oft eine zwingende Voraussetzung für den Anschluss großer Systeme ans Netz.

3. Modulares Design & automatischer Parallelbetrieb: Unendliche Skalierbarkeit

Testanforderungen entwickeln sich weiter. Die TPS-Philosophie des modularen Designs stellt sicher, dass Ihre Investition zukunftssicher ist.

• Baukastenprinzip: Systeme werden aus standardisierten Modulen aufgebaut (z.B. 2,25 kW TPS-BM142250SIR, 53 kW TPS-BM75053KTIT). Mehr Leistung benötigt? Einfach mehr Module in das Rack einfügen.
• Automatischer Parallelbetrieb & Stromteilung: Mehrere Module schalten sich nahtlos zusammen, um eine große Last zu teilen. Die eingebaute Steuerung gewährleistet automatisch eine Stromteilungs-Ungleichheit von <5 %, ohne komplexe Einrichtung. Die TPS-BM14-Serie unterstützt bis zu 8 Einheiten parallel, während die Hochleistungs-TPS-BM15/16-Serien 20 oder mehr unterstützen können, wodurch Systeme von Kilowatt bis über ein Megawatt ermöglicht werden.
• N+1 Redundanz & einfache Wartung: Ein zusätzliches Modul bietet Redundanz für kritische Tests. Bei Servicebedarf kann ein Modul im laufenden Betrieb ausgetauscht werden, ohne das gesamte System herunterzufahren.

4. Robustes Wärmemanagement: Intelligente erzwungene Luftkühlung

Zuverlässigkeit im 24/7 Industriebetrieb hängt von effektiver Kühlung ab. TPS-Module verwenden optimierte Systeme mit erzwungener Luftkühlung und intelligenter Lüftersteuerung. Optionen umfassen Front-Einlass/Hinten-Auslass (Standard) oder Hinten-Einlass/Front-Auslass (R-Typ, z.B. TPS-BM142650SIR), um verschiedenen Schranklayouts gerecht zu werden. Dies gewährleistet Volllastbetrieb bis zu 45 °C Umgebungstemperatur, mit sanfter Leistungsreduzierung bei höheren Temperaturen, um die Komponenten des Moduls für lange Lebensdauer zu schützen.

Transformative Anwendungen in der Industrie

1. Batteriezellen-Formierung & -Test (Die primäre Anwendung)

Hier liefern TPS-Module wohl die größte Rendite. Der Formierungsprozess ist energieintensiv und erfordert präzise Lade-/Entladezyklen.

• Energierückgewinnende Formierung: Während der Entladephase speist das TPS-Modul (als Wechselrichter arbeitend) die Energie zurück ins AC-Netz, anstatt sie zu verbrennen. Dies kann den Nettostromverbrauch einer Formierungslinie um 40-60 % oder mehr reduzieren und amortisiert die Systemkosten schnell.
• Präzision & Flexibilität: Module bieten Spannungsgenauigkeiten bis zu 0,5 % und geringe Restwelligkeit (z.B. 500 mV bei der TPS-BM14-Serie), wesentlich für die Formierung hochwertiger Batteriezellen. Der breite DC-Ausgangsspannungsbereich (14 VDC, 90 VDC, 230 VDC, 570-900 VDC) deckt alles von Einzelzellen bis zu Hochvoltbatteriepacks ab.

2. Energierückgewinnendes Power-Aging & Burn-In

Aging-Tests für Netzteile, Wechselrichter oder Motoren verbrauchten traditionell 100 % ihrer Nennleistung als Abwärme. Mit einem TPS-Bidirektionalmodul als regenerative Last wird die Ausgangsleistung des Prüflings (DUT) in netzkompatible AC-Leistung zurückgewandelt. Dies senkt die effektiven Energiekosten für Aging-Tests auf nur die Systemverluste (typischerweise <10 %), während gleichzeitig eine massive Wärmelast eliminiert wird. Diese Anwendung passt perfekt zu Modulen wie dem TPS-BM152250SIF-U oder größeren Dreiphasen-Systemen wie dem TPS-BM159000THIT.

3. Bidirektionale Leistungsgeräteprüfung (z.B. Wechselrichter, OBCs)

Das Testen von Produkten wie Solarwechselrichtern, Onboard-Ladern (OBC) in Fahrzeugen oder bidirektionalen Wandlern erfordert eine Quelle, die auch Leistung aufnehmen kann. Ein TPS-Modul kann sowohl das Netz als auch eine Batterie simulieren und ermöglicht so eine volle Vier-Quadranten-Prüfung dieser Geräte in einem kompakten, effizienten Setup. Es ist der ideale Kern für bidirektionale Leistungsprüfgeräte.

4. Hochleistungs-Mittelspannungs-DC-Systeme

Für das Testen von Hochvoltbatteriepacks oder den Betrieb in Regionen mit 480 VAC Dreiphasenstrom bietet TPS spezielle Lösungen wie das TPS-BM157200UHIT (480 VAC Eingang) und die TPS-BM90 oder TPS-BM230 Serien, die 90 VDC bzw. 230 VDC Ausgang bieten, perfekt für seriengeschaltete Zellenformierung und Modultests.

Das richtige TPS-Modul wählen: Ein Produktportfolio-Überblick

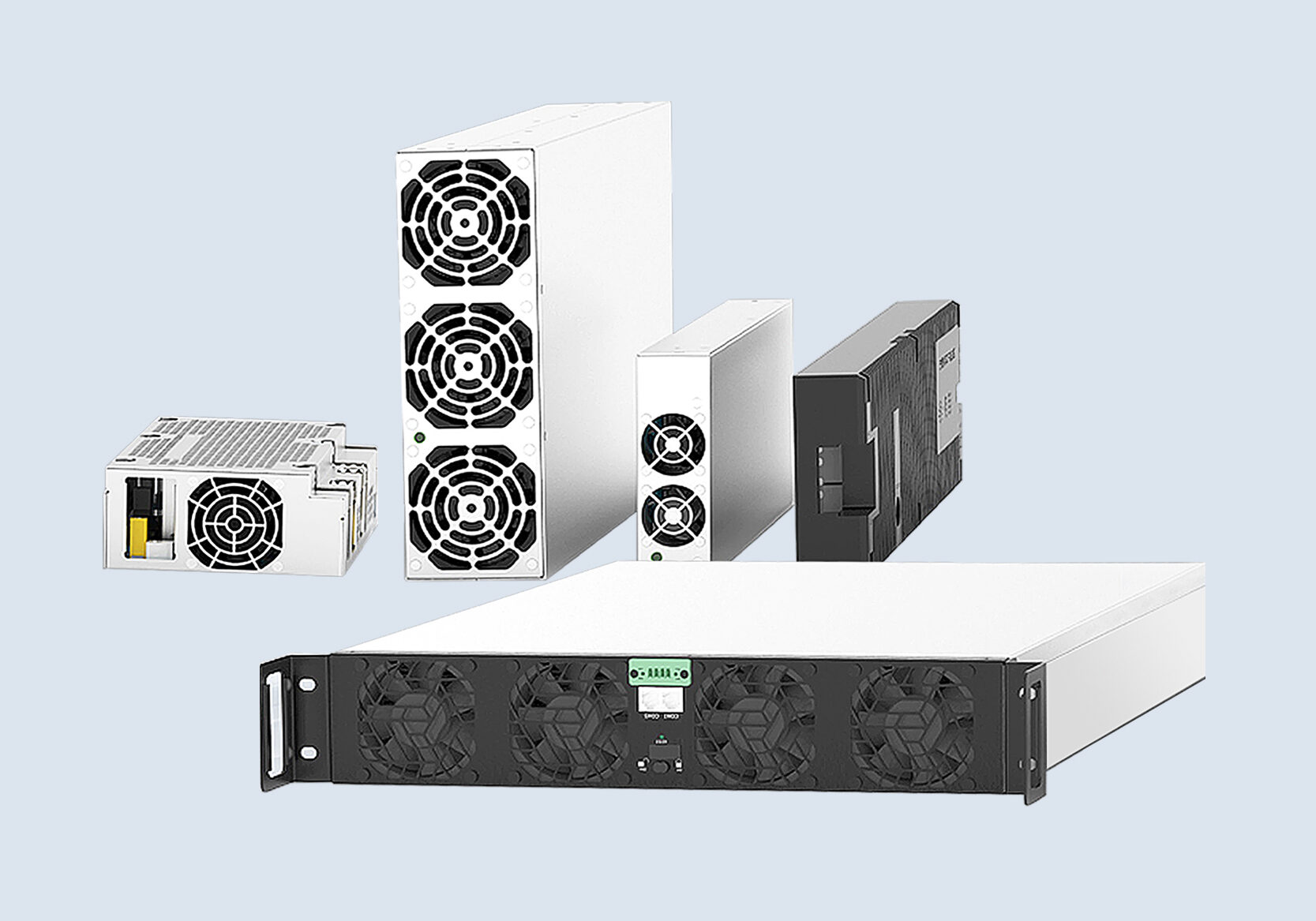

Die TPS-Baureihe ist sorgfältig gestaltet, um jeden Testbedarf abzudecken:

• Einphasig, Niedrigleistung (TPS-BM14/TPS-BM15-2kW Serien): z.B. TPS-BM142250SIR, TPS-BM152250SIF-U. Ideal für F&E-Labore, kleinere Zellentests und modulare Tischsysteme. Bietet Unterstützung für 8 Einheiten parallel und ultrakompakte Größe.
• Einphasig, Mittelleistung (TPS-BM14-3,4kW): z.B. TPS-BM143400SI. Eine Balance aus Leistung und Dichte für erweiterte Testkanäle.
• Dreiphasig, Standardleistung (TPS-BM15-7kW bis 12kW Serien): z.B. TPS-BM157200THIT (380 VAC), TPS-BM157200UHIT (480 VAC), TPS-BM15-12KTIF. Die Arbeitspferde für industrielle Formierungslinien und Aging-Racks. Bieten Dreiphasen-Technologie ohne Neutralleiter, vereinfachen die Verkabelung und reduzieren Kosten.
• Dreiphasig, Hochleistung (TPS-BM15-53kW Serie): z.B. TPS-BM75053KTIT, TPS-BM90053KTIT. Für die größten Batteriepack-Testsysteme und massive, zentralisierte regenerative Lastbänke. Bieten unübertroffene Leistungsdichte und Wirkungsgrade bis zu 96 %.
• Mittelspannungs-DC-Ausgang (TPS-BM90/TPS-BM230 Serien): z.B. TPS-BM9016K5TIF, TPS-BM23013K5TIF. Spezialisiert für effiziente Hochspannungs-String-Formierung.

Globale Konformität und der TPS Elektronik-Vorteil

Die Integration von Geräten in globale Produktionsanlagen erfordert Konformität. TPS Bidirektionale Leistungsmodule sind konstruiert, um internationale Standards zu erfüllen und zu übertreffen. Sie besitzen oder sind ausgelegt für UL-Zertifizierung (z.B. UL62368-1), CE-Kennzeichnung, TÜV-Zertifizierung und sind RoHS- und WEEE-konform. Dies gewährleistet sicheren Betrieb und vereinfacht den Marktzugang für Ihre Endprodukte.

Die Wahl von TPS bedeutet Partnerschaft mit einem Spezialisten für hochzuverlässige Leistungswandlung. Die Vorteile gehen über die Hardware hinaus:

• Systemintegrations-Know-how: Unterstützung für CAN-Kommunikation und RS485 ermöglicht nahtlose Integration in benutzerdefinierte Teststeuerungen und Fabrikautomatisierungssysteme.
• Bewiesene industrielle Zuverlässigkeit: Konzipiert für den 24/7-Betrieb in anspruchsvollen Umgebungen, gewährleistet maximale Verfügbarkeit für Ihre kritischen Prozesse.
• Umfassender Lösungsanbieter: Vom einzelnen AC-zu-DC-Leistungswandlermodul bis hin zu einem kompletten, schlüsselfertigen Energierückgewinnungs-Aging-System bietet TPS die technologische Grundlage für die Zukunft des effizienten Testens.

Fazit: Antrieb für die Zukunft einer nachhaltigen Industrie

Die Notwendigkeit für Energieeffizienz gestaltet industrielle Abläufe neu. Im Bereich des Testens und der Batteriefertigung stehen TPS Bidirektionale Leistungsmodule als die definitive Lösung da. Indem sie verschwenderische Dissipation durch intelligente Regeneration ersetzen, liefern sie eine überwältigende wirtschaftliche und ökologische Rendite (ROI).

Vom präzisen, modularen TPS-BM142250SIR, das flexible F&E ermöglicht, bis zum Kraftpaket TPS-BM750-53KTIT, das auf einer Fabrikfläche jährliche Einsparungen im Gigawattstunden-Bereich treibt, definiert diese Technologie neu, was möglich ist. Sie sind nicht bloß Komponenten; sie sind die Schlüssel-Enabler für nachhaltige, skalierbare und intelligentere Fertigung. Während die Welt in eine elektrifizierte Zukunft voranschreitet, stellen TPS Bidirektionale Module sicher, dass der Weg dorthin mit Effizienz, Intelligenz und Verantwortung im Kern gebaut ist.
