EU-EMV-Richtlinie: EMC Product Certification mit EMC Emissions Testing & EMC Immunity Testing

Kernaussagen

Die Europäische EMV-Richtlinie bildet die Grundlage der CE-Kennzeichnung; ein effektiver Weg zur EMV-Produktzertifizierung kombiniert Pre-Compliance, formale Prüfungen und eine disziplinierte Dokumentation.
EMV-Emissionsprüfungen decken abgestrahlte und leitungsgebundene Störaussendungen ab; ein korrekter EMV-Prüfaufbau für leitungsgebundene Störaussendungen (LISN/Netznachbildung, Erdung, Kabelführung) ist für Reproduzierbarkeit essenziell.
EMV-Störfestigkeitsprüfungen validieren die Robustheit gegenüber realen Störeinflüssen—z. B. gestrahlt, leitungsgebunden, Surge, ESD—mit kalibrierten EMV-Störfestigkeits-Prüfgeräten innerhalb eines kontrollierten EMV-Störfestigkeits-Prüfsystems.
Wer weiß, was EMV-Störfestigkeitsprüfung ist (und wann sie anzuwenden ist), vermeidet teure Redesigns spät in der Entwicklung; viele Erstfehler lassen sich durch Pre-Compliance-Scans vermeiden.
Die richtige Laborwahl (ISO/IEC 17025, Kammergröße, Frequenzbereich, Vorlaufzeiten) verkürzt Zeitpläne und senkt Risiken während der EMV-Produktzertifizierung.

Wer Elektronik in der EU vertreibt, muss gemäß Europäischer EMV-Richtlinie nachweisen, dass das Produkt sowohl Störungen begrenzt als auch ihnen im Betrieb standhält. Dieser Beitrag erklärt den Zertifizierungspfad, den Unterschied zwischen EMV-Emissionsprüfung und EMV-Störfestigkeitsprüfung, die Planung eines EMV-Prüfaufbaus für leitungsgebundene Störaussendungen sowie die Auswahl geeigneter EMV-Störfestigkeits-Prüfgeräte und eines EMV-Störfestigkeits-Prüfsystems—mit praxisnahen Schritten für Ihre nächste Einreichung.

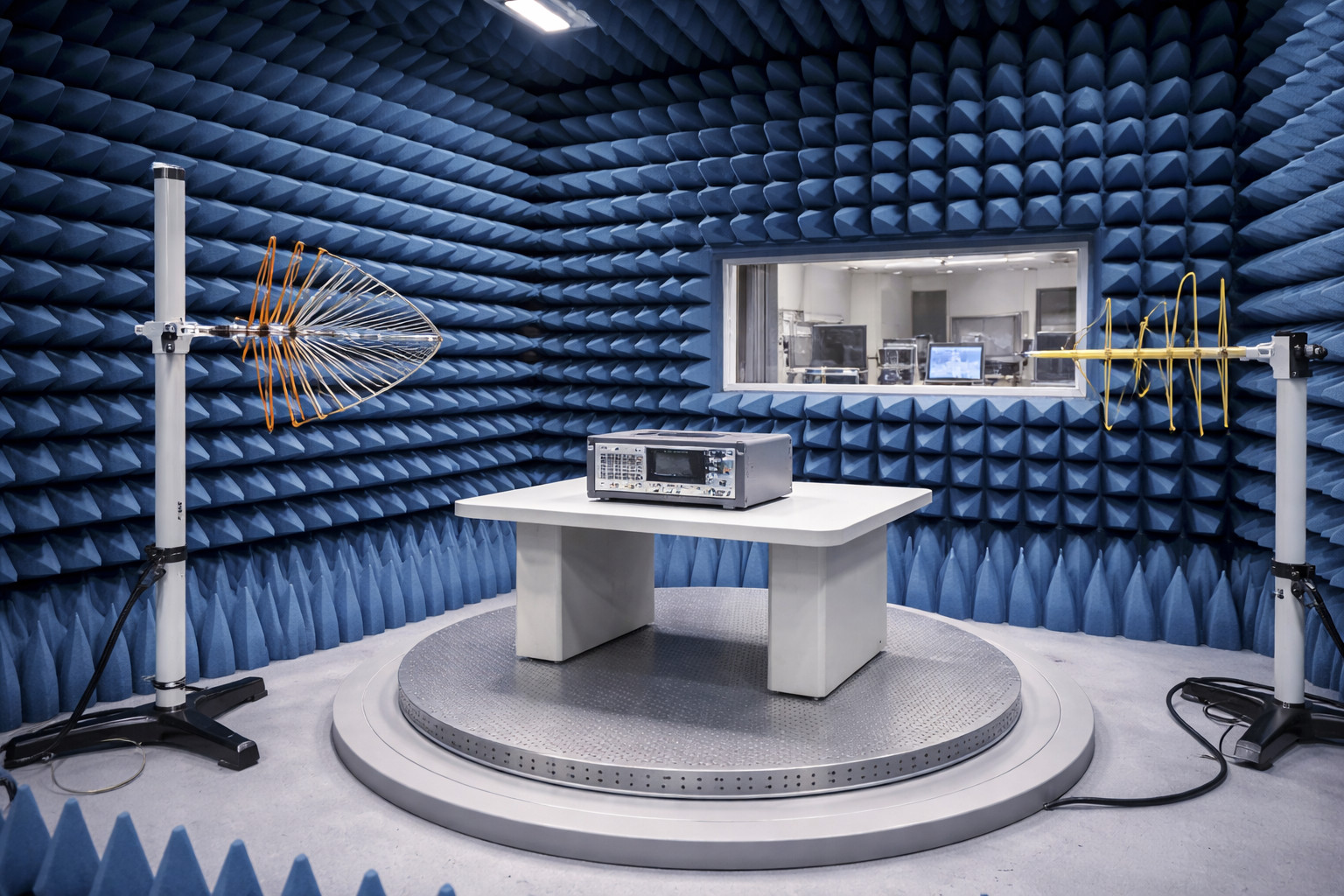

EMV-Labor mit anechoischer Kammer für Emissions- und Störfestigkeitsprüfungen gemäß Europäischer EMV-Richtlinie.

Emissions 101: Von Anfang an leise

EMV-Emissionsprüfungen verifizieren, dass die unbeabsichtigte HF-Abstrahlung Ihres Geräts unter den Grenzwerten bleibt. Abgestrahlte Prüfungen finden in (halb)anechoischen Kammern mit kalibrierten Antennen statt; leitungsgebundene Prüfungen verwenden Netznachbildungen (LISN), um Störungen auf Energie-/Signalleitungen zu messen. Ein reproduzierbarer EMV-Prüfaufbau für leitungsgebundene Störaussendungen—Kabelführung, Erdungsfläche, LISN-Platzierung, Empfängereinstellungen—verhindert das „Jagen von Scheinfehlern“ und beschleunigt das Debugging.

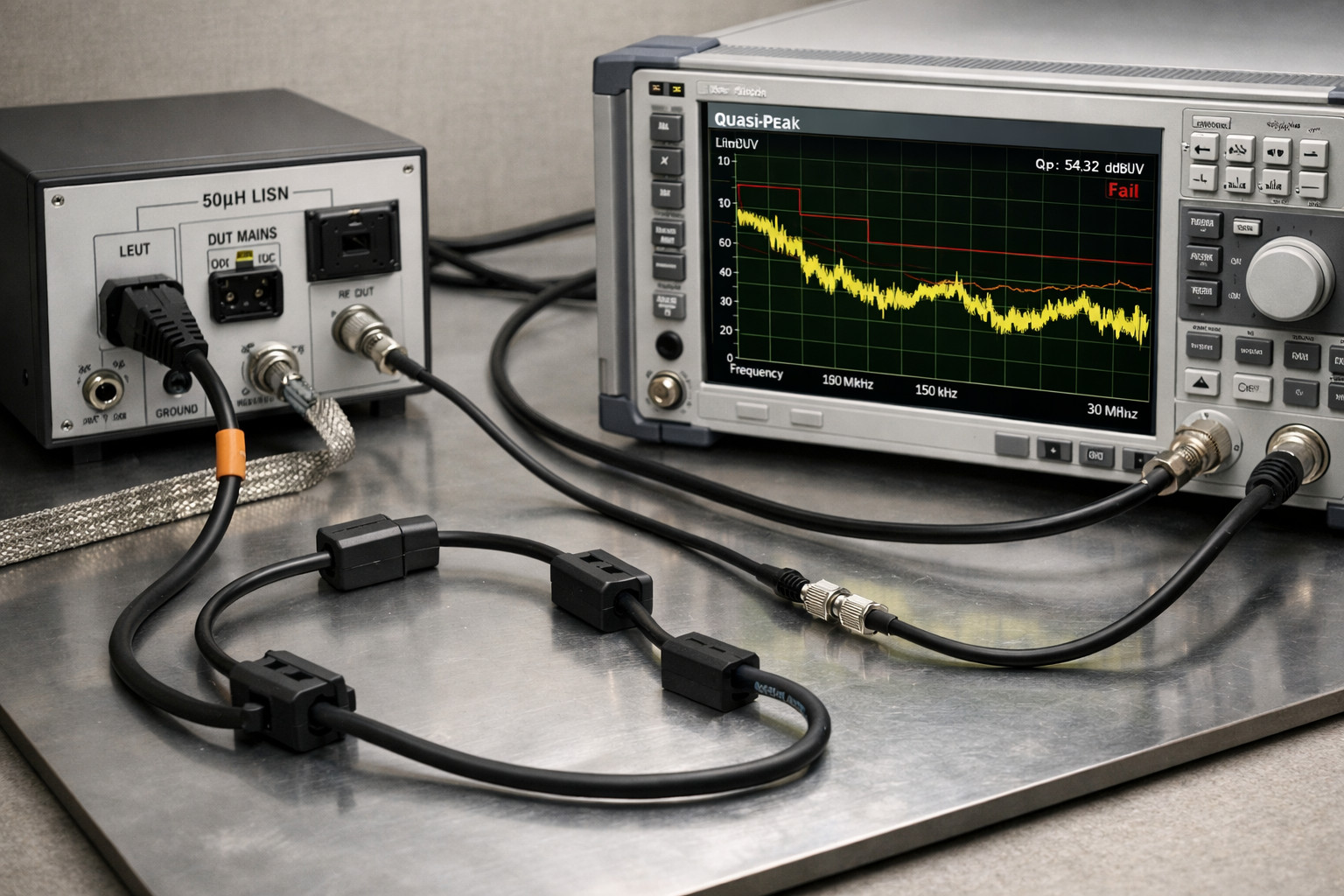

EMV-Prüfaufbau für leitungsgebundene Störaussendungen mit LISN, Messempfänger und kontrollierter Kabelführung.

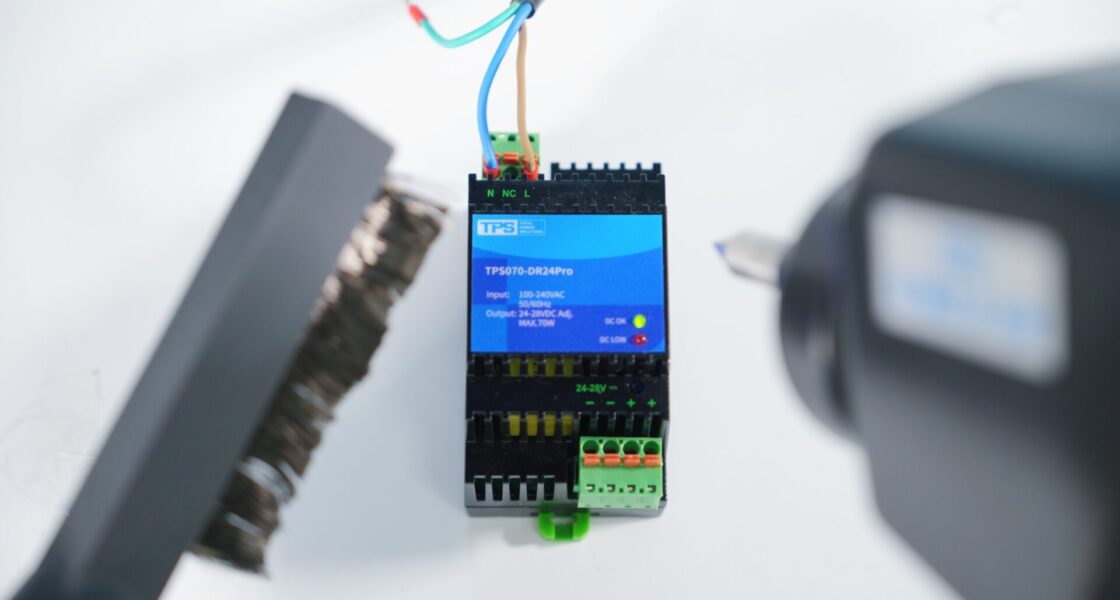

Immunity 101: Im echten Umfeld bestehen

Störfestigkeit belegt, dass Ihr Produkt auch in rauer EM-Umgebung funktionsfähig bleibt. Typische EMV-Störfestigkeitsprüfungen umfassen gestrahlte Felder, leitungsgeführte HF, ESD, Surge, EFT/Burst, Spannungsdips/-unterbrechungen und magnetische Felder. Die EMV-Störfestigkeits-Prüfgeräte eines Labors (Signalgeneratoren, Verstärker, Feldsonden, ESD-Prüfgeräte) sind in ein kalibriertes EMV-Störfestigkeits-Prüfsystem integriert, um definierte, homogene Belastungen bereitzustellen. Wenn Sie sich fragen, was EMV-Störfestigkeitsprüfung ist: Es ist der Nachweis, dass das Gerät nicht abstürzt, wenn z. B. jemand in der Nähe funkt oder ein Frequenzumrichter schaltet. Nutzen Sie die Ergebnisse der „EMV-Störfestigkeitsprüfung“, um Filter, Erdung und Firmware-Fallbacks zu verfeinern.

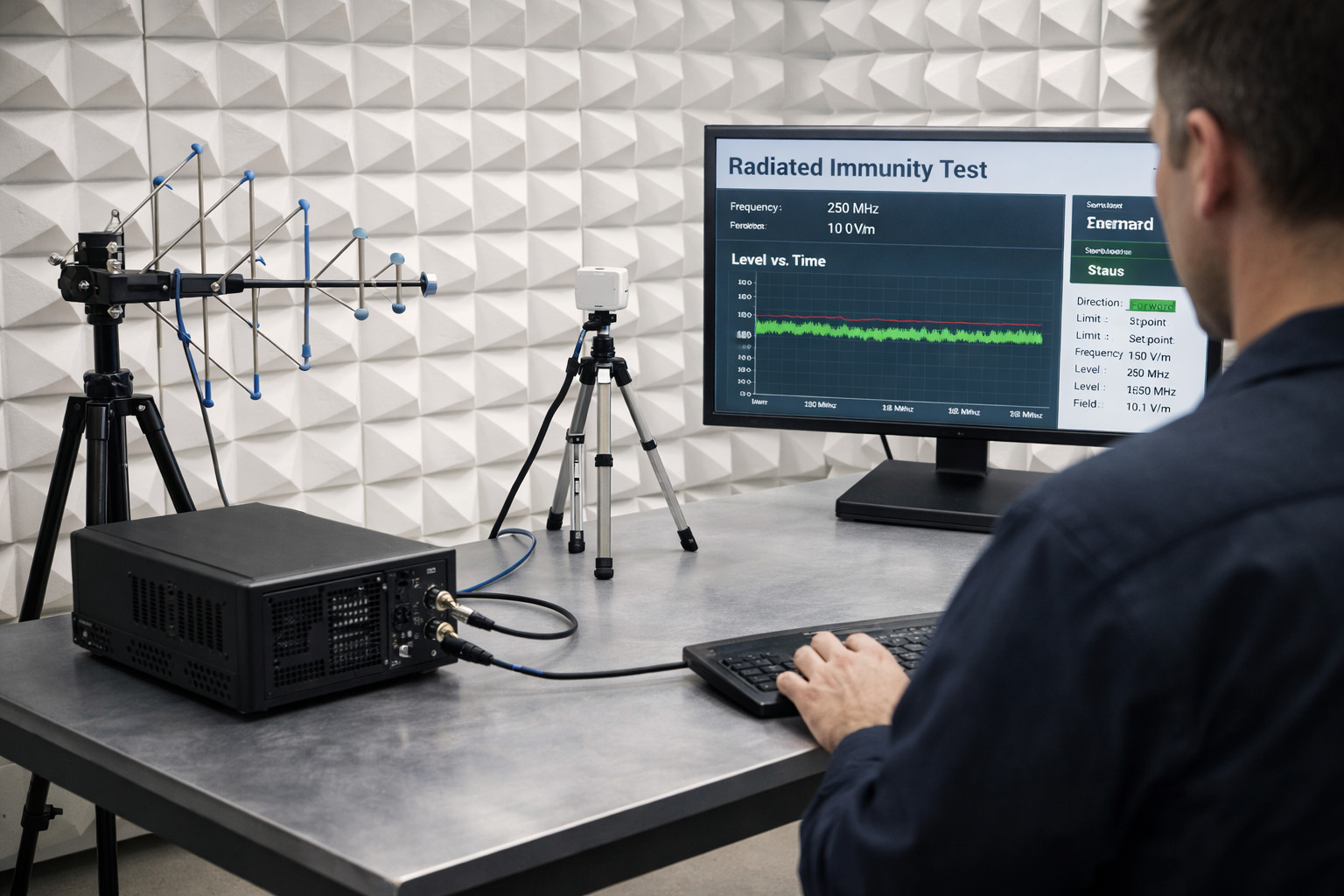

Gestrahltes EMV-Störfestigkeits-Prüfsystem mit kalibrierten Antennen, Verstärkern und Feldsonden.

Von Pre-Compliance zur EMV-Produktzertifizierung

Planung: Anwendbare Normen für Zielmärkte (EU, USA etc.) identifizieren und Prüflinge, Zubehör und Betriebsmodi darauf abstimmen.
Pre-Compliance: Nahfeldsonden, GTEM/halbanechoische Räume und tragbare Empfänger nutzen, um Hotspots früh zu finden und Filter/Schirmung vor den formalen Tests zu optimieren.
Formale Prüfungen: Akkreditierte Kammern buchen, Emissions- und Störfestigkeitssuites fahren, EUT-Verhalten und Softwarestände dokumentieren.

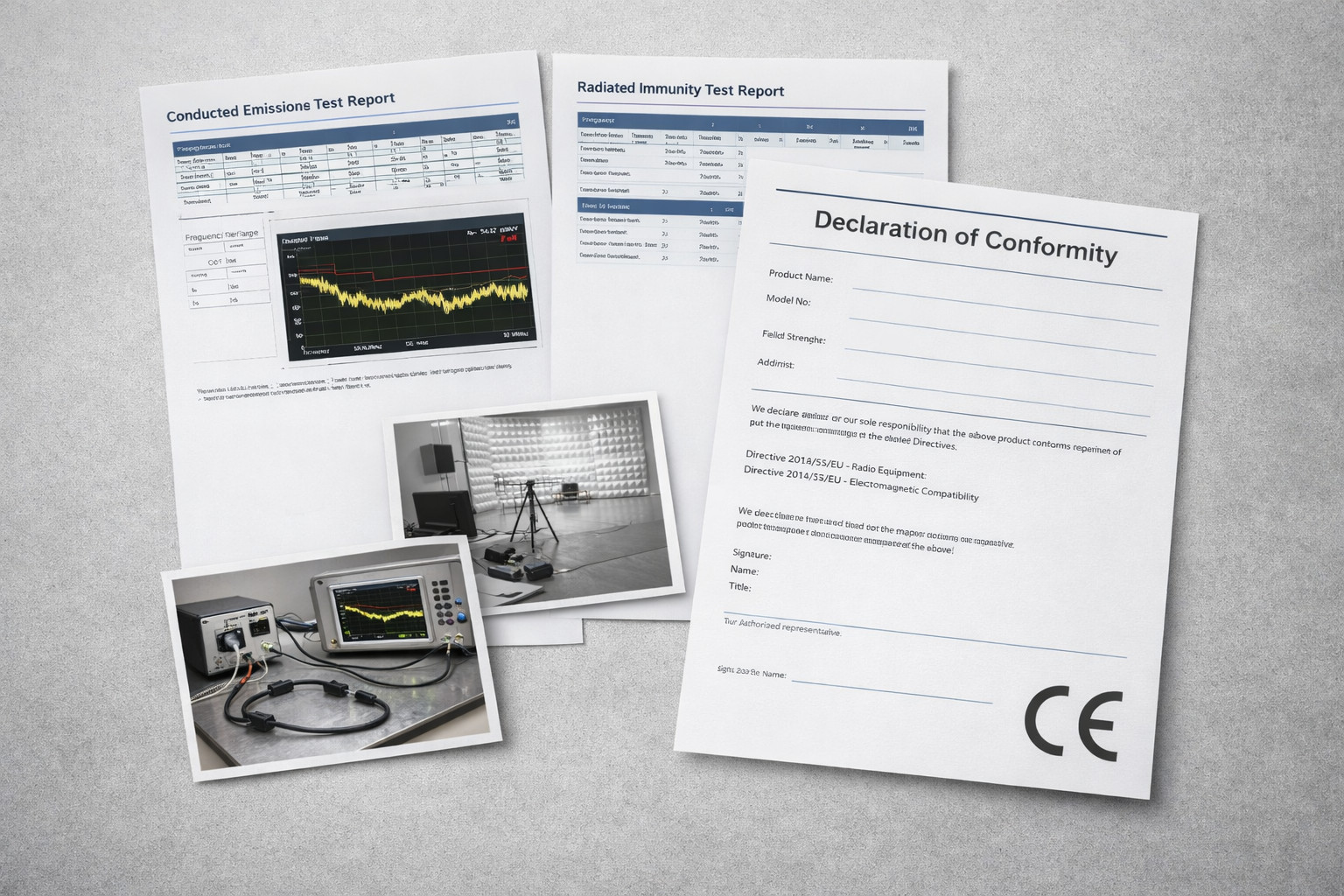

Technische Unterlagen: Schaltpläne, Layouts, Stückliste, Risikobeurteilung, Prüfberichte und DoC (Konformitätserklärung) für Audits gemäß Europäischer EMV-Richtlinie bereithalten.

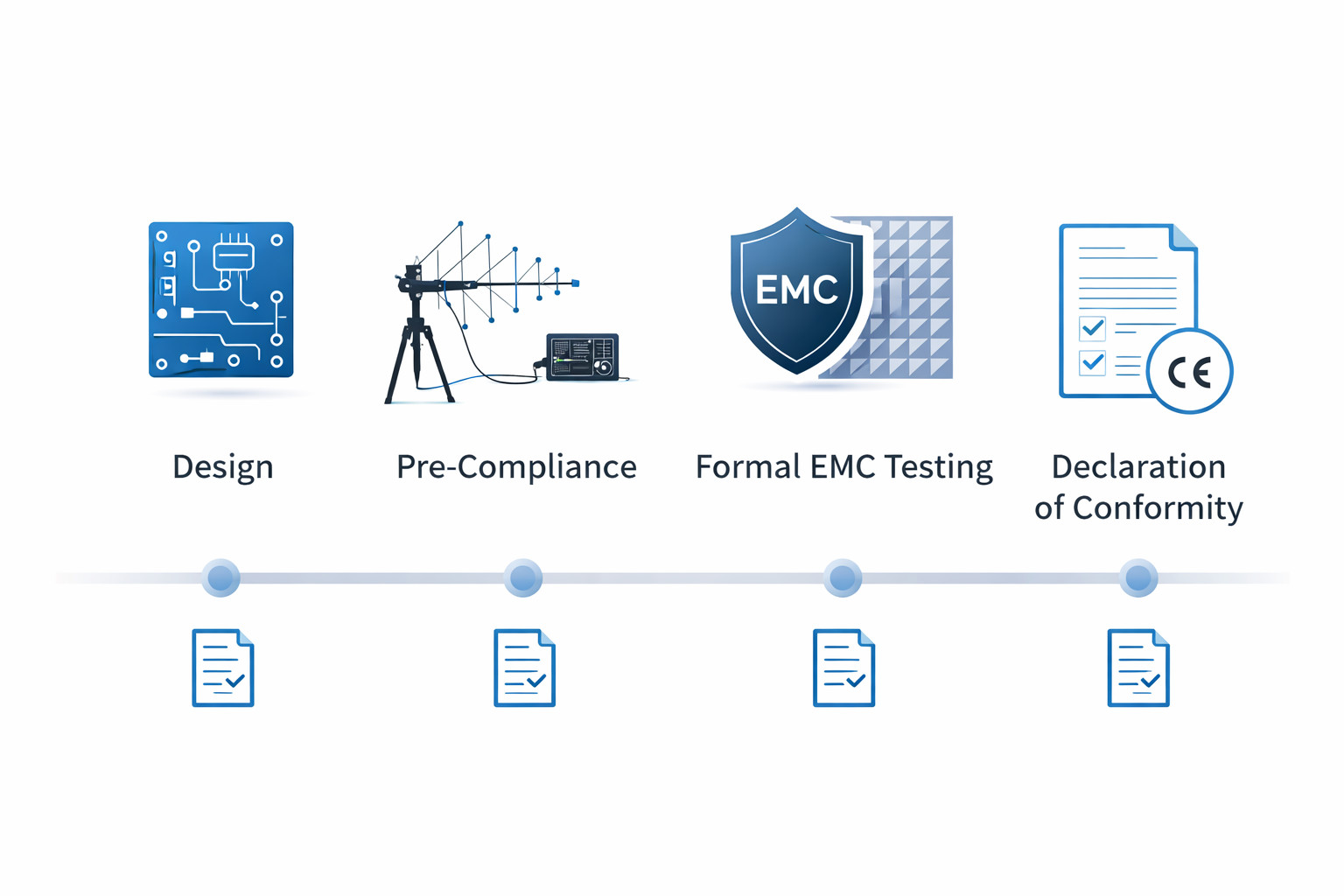

Pfad zur EMV-Produktzertifizierung: von der Entwicklung über Pre-Compliance und formale Prüfungen bis zur CE-Kennzeichnung.

Design-Tipps, die sich in der Kammer auszahlen

Differenzielle Führung und solide Rückstrompfade zur Minimierung der Schleifenfläche; Flankensteilheit und Taktobertöne zähmen.
Kabel an der Gehäusegrenze filtern/terminieren; Gleichtaktdrosseln nahe an den I/Os platzieren.
Schirme 360° an den Eintrittsstellen anbinden; „Pigtails“ vermeiden, die Induktivität hinzufügen.
Firmware-Fallbacks für Störfestigkeit (Timeouts, Wiederholversuche, Brownout-Verhalten) passend zu den Prüfprofilen.

Das richtige EMV-Labor wählen

Achten Sie auf ISO/IEC 17025-Akkreditierung, Kammern, die zu Produktgröße und Frequenzbereich passen, umfassende Listen der EMV-Störfestigkeits-Prüfgeräte sowie realistische Durchlaufzeiten. Erfahrene Ingenieurinnen und Ingenieure, die Normen interpretieren und Korrekturmaßnahmen vorschlagen können, sind während der EMV-Produktzertifizierung Gold wert.

ISO/IEC 17025-akkreditiertes EMV-Labor mit halbanechoischer Kammer für Emissions- und Störfestigkeitsprüfungen.

FAQ

F1. Was ist EMV-Störfestigkeitsprüfung?
Es handelt sich um eine Reihe von Tests, die Ihr Produkt definierten elektromagnetischen Störungen (gestrahlte Felder, leitungsgeführte HF, ESD, Surge, EFT, Spannungsdips) aussetzen und bewerten, ob es weiterhin bestimmungsgemäß funktioniert. Wenn Sie sich gefragt haben, was EMV-Störfestigkeitsprüfung ist: Sie liefert den Nachweis, dass Ihr Produkt in üblichen EM-Umgebungen nicht ausfällt.

F2. Emissionen vs. Störfestigkeit—wo liegt der Unterschied?
EMV-Emissionsprüfungen messen die von Ihrem Gerät verursachten HF-Störungen; EMV-Störfestigkeitsprüfungen belegen, dass Ihr Gerät externen Störungen widersteht. Beides ist für die CE-Kennzeichnung unter der Europäischen EMV-Richtlinie erforderlich.

F3. Welche Störfestigkeitstests schlagen am häufigsten fehl?
Typische Problembereiche sind ESD an Benutzerkontaktpunkten, leitungsgeführte HF auf langen Kabeln und gestrahlte Störfestigkeit bei schlecht geschirmten Gehäusenähten. Investieren Sie früh in geeignete Dichtungen, Ferrite und eine gute Schirmanbindung—Ihre Ergebnisse im EMV-Störfestigkeits-Prüfsystem werden es widerspiegeln.

F4. Benötige ich besondere Ausrüstung vor den formalen Tests?
Für Vorab-Checks helfen ein Handempfänger, Nahfeldsonden und eine kleine GTEM- oder Absorberkammer beim Screening von Designs. Für die vollständige Zertifizierung sind akkreditierte Kammern und kalibrierte EMV-Störfestigkeits-Prüfgeräte erforderlich.

F5. Wie dokumentieren Labore einen EMV-Prüfaufbau für leitungsgebundene Störaussendungen?
Labore erfassen Aufbauparameter (Kabellänge/-höhe), LISN-Typen, Empfängereinstellungen (QP/AVG) und Umgebungsbedingungen, damit Ergebnisse über Nachprüfungen und Varianten hinweg reproduzierbar sind.
