Sie klicken auf einen Link. Eine Seite wird geladen. Sie denken nicht an das Gebäude, das sie ausgeliefert hat, oder an die Elektrizität in diesem Gebäude, oder an den Weg, den diese Elektrizität zurückgelegt hat, um den Prozessor zu erreichen, der Ihre Anfrage bearbeitet hat. Dies ist der Pakt der modernen Infrastruktur: Je besser sie funktioniert, desto weniger nehmen wir sie wahr. Im Inneren eines Rechenzentrums kommt die Elektrizität als hochspannender Wechselstrom an. Das System transformiert sie herunter, konditioniert sie, verteilt sie und wandelt sie schließlich in den gleichspannungsbasierten Niedervoltstrom um, den die Server verbrauchen. Der größte Teil dieser Kette ist sichtbar. Transformatoren summen in Schaltanlagenräumen. Unterbrechungsfreie Stromversorgungen stehen in eigenen Gängen – Reihen von Schränken mit Batteriebänken, die schwer genug sind, um einen Boden durchbrechen zu lassen.
Wo die eigentliche Arbeit beginnt

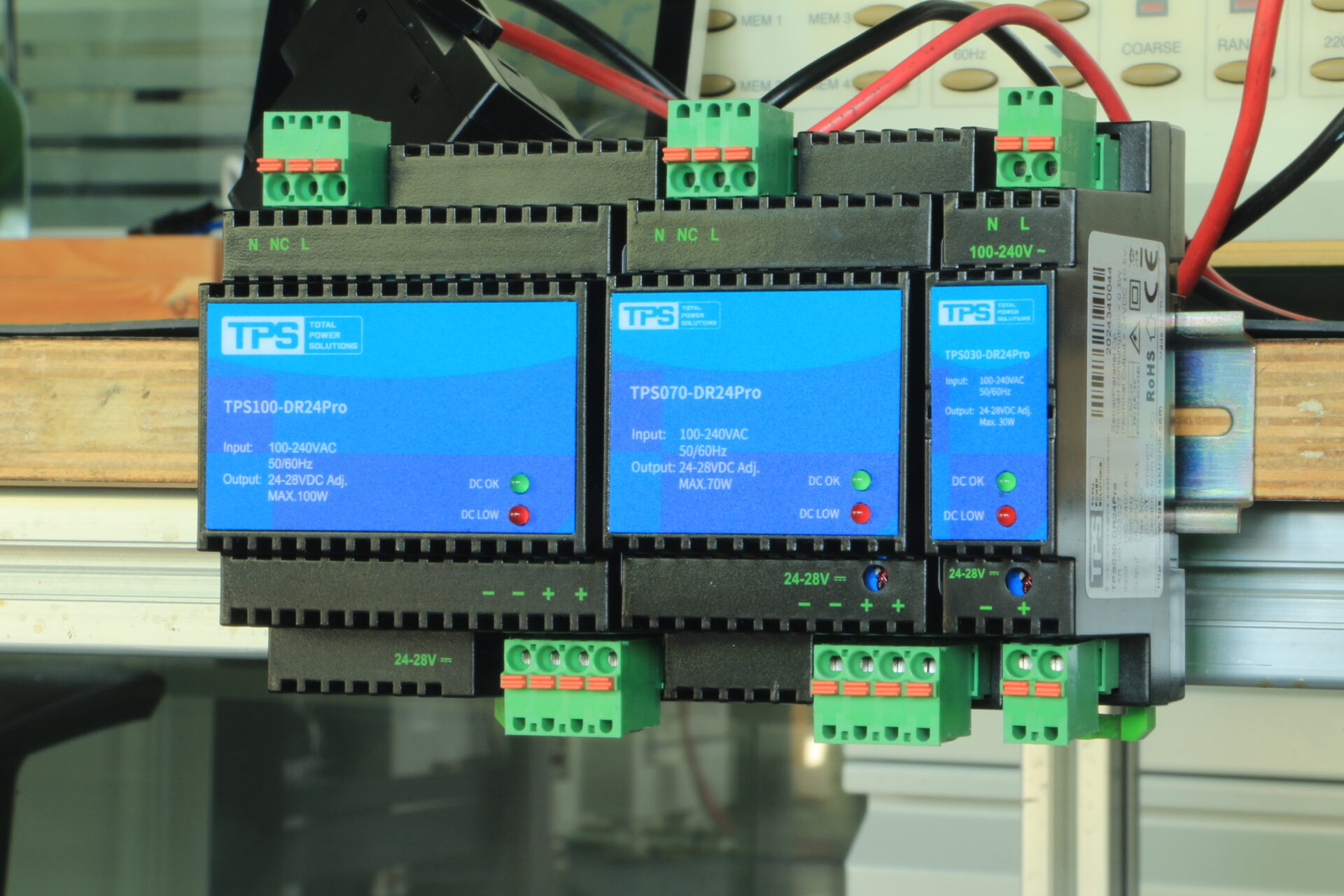

Am Ende jeder Rack-Reihe nimmt ein Stromverteilerschrank den konditionierten Wechselstrom entgegen und leitet ihn an die einzelnen Server-Racks weiter. In diesem Schrank, hinter einer verschlossenen Tür, führen Reihen von Leitungsschutzschaltern und Kupfersammelschienen den Strom. Auf eine Standardlänge einer DIN-Schiene TS 35/7.5 oder DIN-Schiene TS 35/15 geklipst, zwischen einer Klemmenleiste und einem Schütz versteckt, sitzt eine Komponente, die fast niemand außerhalb des Elektrokonstruktionsteams je in Betracht zieht: ein Hutschienennetzteil. Seine Aufgabe ist einfach zu beschreiben. Es nimmt einen Eingang von 85-264 VAC oder 120-370 VDC – was auch immer das vorgelagerte System liefert – und wandelt ihn in eine präzise, stabile 12V- oder 24V-Versorgung um.
Dieser Ausgang speist die Intelligenzebene des Schranks: die Umgebungssensoren, die die Eintrittstemperatur der Luft messen, die Feuchtigkeitssonden, die Rauchmelder, die Leckage-Erkennungskabel unter dem Doppelboden, die Netzwerk-Switches, die den Stromverbrauch überwachen, und die Regler, die mit dem Gebäudemanagementsystem kommunizieren. Keines dieser Geräte verarbeitet Kundendaten. Wenn sie jedoch nicht mehr funktionieren – oder wenn ihre Messwerte abweichen – beginnt das Rechenzentrum blind zu operieren.
Eine überfüllte Immobilie
Ein Stromverteilerschrank ist ein überfüllter Ort. Auf einer einzigen Länge der Stromschiene muss der Schaltschrankbauer Leitungsschutzschalter, Schütze, Klemmenleisten, vielleicht einen Netzwerk-Switch und die Netzteile unterbringen, die die Steuer- und Überwachungsstromkreise am Leben halten. Folglich ist jeder Millimeter der Schiene umkämpft. Ein 60 mm breites Netzteil nimmt genau sechs Zentimeter ein. Ein 98 mm hohes Netzteil bleibt innerhalb der Schranktiefe und lässt dahinter Platz für das Kabelmanagement und davor Platz, damit die Tür schließen kann.
Diese Abmessungen sind nicht willkürlich. Sie beantworten eine Frage, die sich Schaltschrankbauer stellen, seit es die DIN-Schiene gibt: Wie viel kann ich unterbringen und wie viel Luft kann ich zwischen den Geräten lassen? Die Anschlussklemmen akzeptieren Drähte von AWG26-14, ausgelegt für eine Klemmenspannung von 300 VAC. Dies deckt die gesamte Bandbreite ab, von dünnen Sensor-Signalleitern bis hin zu den stärkeren Versorgungsleitungen, die die Schiene selbst speisen.
Wenn die Schranktür schließt und die Reihe in Betrieb genommen wird, verschwindet das Netzteil in der Masse der Geräte. Der Installateur zieht weiter zum nächsten Schrank. Das Netzteil beginnt sein Arbeitsleben. Wenn die Entwickler es richtig konstruiert haben, öffnet niemand diese Schranktür für Jahre wieder.
Hitze schläft nie
Hitze ist die zentrale Gegebenheit im Inneren eines Stromverteilerschranks. Die Überwachungselektronik, Netzwerk-Switches und die umgebende Data-Hall-Umgebung tragen alle zu erhöhten Temperaturen im Schrank bei. In der Nähe der Schrankoberseite, wo sich wärmere Luft sammelt, kann die Temperatur zehn bis fünfzehn Grad über dem Raum-Sollwert liegen. Das in diesem Schrank montierte Hutschienennetzteil ist dieser Hitze kontinuierlich ausgesetzt. Außerdem bekommt es keine Pause, wenn die Sonne untergeht. Das Rechenzentrum schläft nicht.
Ein konvektionsgekühltes Netzteil bewältigt diese Umgebung ohne Lüfter. Die Wärme leitet von den internen Halbleitern in ein Aluminiumgehäuse. Sie steigt dann durch natürliche Konvektion in die umgebende Luft auf. Der Schrank kann über eigene Ventilatoren verfügen, aber das Netzteil ist nicht von ihnen abhängig. Wenn also ein Schrankventilator langsamer wird oder ausfällt, arbeitet das Netzteil weiter.
Die Derating-Kurve lesen
Die veröffentlichte Derating-Kurve von 50°C bis 70°C sagt dem Thermalingenieur, wie viel Strom an jedem Temperaturpunkt ab 50 Grad aufwärts verfügbar ist. Die Linie ist gerade. Es tritt kein plötzlicher Zusammenbruch ein. Keine thermische Abschaltung erfolgt bei 51 Grad. Daher liest der Ingenieur die Kurve, kennt die erwartete Temperatur an der Schrankoberseite und dimensioniert das Netzteil entsprechend. Die Mathematik ist einfach, und sie gilt.
Kein Lüfter, weniger Fehlerpunkte
Den Lüfter aus dem Netzteil zu entfernen, entfernt ein Lager. Ein Lager ist ein Verschleißteil mit begrenzter Lebensdauer. Gegen Ende dieser Lebensdauer erzeugt es Geräusche, dann stoppt es. Darüber hinaus bewegt ein Lüfter auch Luft, und Luft in jedem Gebäude enthält feine Partikel. Über Jahre hinweg setzen sich diese Partikel auf den inneren Oberflächen ab und verringern die Kühlwirkung, die der Lüfter bieten sollte. Folglich eliminiert das konvektionsgekühlte Design beide Ausfallarten.
Seine IP20-Schutzart bietet berührungssicheren Schutz für das Personal, während der thermische Pfad offen bleibt. Es arbeitet in einem Luftfeuchtigkeitsbereich von 5 % bis 95 %. Da das Netzteil während des Betriebs seine eigene Wärme erzeugt, bleibt seine Innentemperatur unter normalen Bedingungen über dem Taupunkt der Umgebung. Dies verringert das Risiko von innerer Kondensation, wenn die Luftfeuchtigkeit in der Data Hall steigt.
Höhe und Luftdichte
Die Nennung für 3000 m Höhe berücksichtigt die dünnere Luft in der Höhe. Dort verliert die konvektive Wärmeübertragung an Effizienz, und die Derating-Kurve beginnt ihren Abfall etwas früher als auf Meereshöhe. Die Physik ist dokumentiert. Der Installateur liest die Kurve und wendet sie an. Kurz gesagt, das Netzteil erledigt den Rest.
Saubere Energie bedeutet ehrliche Sensoren
Die Qualität des DC-Ausgangs bestimmt, ob die von diesem Netzteil versorgten Sensoren die Wahrheit sagen. Jeder Temperatursensor in einem Rechenzentrum ist ein analoges Gerät. Sein Ausgang ist eine Spannung oder ein Strom, der eine physikalische Messung repräsentiert. Wenn jedoch die Versorgungsspannung, die diesen Sensor speist, Restwelligkeit aufweist – winzige, schnelle Schwankungen, die dem DC-Pegel überlagert sind – verschiebt sich der Ausgang des Sensors.
Ein Restwelligkeitsrauschen unter einem Prozent bedeutet, dass die Schwankungen klein genug sind, dass eine Eintrittstemperatur von 22 Grad auf dem Gebäudemanagement-Bildschirm nicht als 24 Grad angezeigt wird. Oberhalb dieser Schwelle sieht das System Zahlen, die nicht der physikalischen Realität entsprechen. Es reagiert trotzdem auf diese Zahlen. Kompressoren springen an. Pumpendrehzahlen erhöhen sich. Das System verbraucht Energie, um ein Kühlungsproblem zu lösen, das nicht existiert, während ein echter Hotspot an anderer Stelle im Raum unentdeckt bleibt.
Ein stabilisiertes Netzteil mit kontrollierter Restwelligkeit verhindert diese Kaskade an ihrer Quelle. Es tut dies an jedem Lastpunkt: vom nahezu leerlaufenden Zustand einer Data Hall um 3 Uhr morgens bis zum vollen Nennstrom, der gezogen wird, wenn jeder Stromkreis während der Spitzenverarbeitungslast aktiv ist.
Leistungsfaktor und Ableitstrom sind wichtig
Dasselbe Netzteil hält auch einen Leistungsfaktor von 0,96 aufrecht. Dies bedeutet, dass fast der gesamte Strom, der von der AC-Seite gezogen wird, nützliche Arbeit verrichtet, anstatt als Blindleistung zu zirkulieren. Darüber hinaus bleibt der Ableitstrom unter 0,5 mA. Somit können mehrere Netzteile und Überwachungseinheiten auf einem einzigen Abzweigstromkreis koexistieren, ohne dass ihre kumulative Erdableitung den Auslöseschwellenwert eines vorgelagerten Fehlerstromschutzschalters erreicht. In einer Einrichtung, in der eine einzige Fehlauslösung eine gesamte Rack-Reihe lahmlegen kann, enthält die Spezifikation aus einem bestimmten Grund diese Toleranz.
Einschaltstromspitze
Der Startzeitpunkt ist der Moment der höchsten Belastung. Wenn ein Stromverteilerschrank erstmals eingeschaltet wird, ziehen Schütze an und ihre Spulen ziehen ein Vielfaches ihres Haltestroms. DC-DC-Wandler im Überwachungsnetzwerk laden ihre Eingangskondensatoren auf. Die Schrankventilatoren ruckeln von Stillstand auf Drehzahl. Folglich kann der kombinierte Einschaltstrom die Nennleistung des Stromkreises im Dauerbetrieb weit übersteigen.
Das Netzteil ist so ausgelegt, dass es diese Transienten durchfährt, ohne abzuschalten. Sobald die Startsequenz abgeschlossen ist und sich die Last auf ihr normales Niveau eingependelt hat, liefert das Netzteil weiterhin seine Nennleistung. Wenn eine Überlastbedingung anhält – ein echter Fehler und keine kurzzeitige Einschaltstromspitze – greift der Überlastschutz ein und begrenzt die Ausgangsleistung. Sobald der Fehler behoben ist, stellt die automatische Wiederherstellungsschaltung den Normalbetrieb automatisch wieder her. Niemand muss einen Reset-Knopf drücken.
In einem Rechenzentrum mit Hunderten von Verteilschränken und ohne hauptamtliches Elektropersonal vor Ort ist diese automatische Wiederherstellung der Unterschied zwischen einer vorübergehenden Störung, die sich von selbst behebt, und einem Serviceeinsatz, der Stunden von Ausfallzeit kostet.
Drei Schutzarten
Die drei in das AC-DC-Netzteil integrierten Schutzarten decken die drei Arten ab, auf die ein Schranküberwachungssystem elektrisch ausfallen kann. Der Überlastschutz begrenzt den Strom, wenn die angeschlossenen Geräte mehr verlangen, als das Netzteil sicher liefern kann. Dies schützt die internen Schalttransistoren vor thermischen Schäden. Der Übertemperaturschutz überwacht direkt die Halbleiter-Sperrschichttemperatur. Wenn beispielsweise die Konvektionskühlung beeinträchtigt ist – ein benachbartes Gerät zu nah installiert, das den thermischen Kamin blockiert – reduziert sich die Ausgangsleistung, bevor eine Beeinträchtigung beginnt.
Der Überspannungsschutz existiert für ein seltenes, aber katastrophales Szenario: ein Versagen des Regelkreises, das andernfalls die Ausgangsspannung so hoch treiben könnte, dass jedes nachgeschaltete Gerät, das an der 12V- oder 24V-DC-Schiene hängt, zerstört würde. In allen drei Fällen kehrt das Gerät in den Normalbetrieb zurück, sobald die Bedingung behoben ist. Es verharrt nicht in einem Fehlerzustand, der erfordert, dass eine Person hergeht, den Schrank öffnet und einen Reset drückt. Diese Designentscheidung spiegelt ein Verständnis dafür wider, wie Rechenzentren tatsächlich betrieben werden: remote, kontinuierlich und mit Wartungsfenstern, die Monate auseinanderliegen.
Langlebigkeit durch Design
Die Zeit ist die letzte Spezifikation. Ein Server-Erneuerungszyklus beträgt drei bis fünf Jahre. Die Überwachungs- und Steuerungsausrüstung im Inneren des Stromverteilerschranks muss mehrere solcher Zyklen überdauern. Die MTBF-Angabe von 350.000 Stunden ist eine statistische Vorhersage, die aus den Ausfallraten jeder Komponente auf der Platine abgeleitet wird – Kondensatoren, Halbleiter, Widerstände, Verbinder. Zu einer einzigen Zahl zusammengefasst, besagt sie, dass das Gerät wahrscheinlich Jahrzehnte laufen wird, bevor es ausfällt. Die 5-jährige Garantie untermauert diese Vorhersage mit einer kommerziellen Verpflichtung.
Hinter beiden Zahlen stehen spezifische elektrische Parameter, die eine lange Lebensdauer zu einem berechenbaren Ergebnis und nicht zu einer Hoffnung machen. Die Überbrückungszeit von 20 ms hält den Ausgang stabil während kurzer Spannungseinbrüche und der Schalttransienten eines automatischen Umschalters. Daher sehen nachgeschaltete Regler während dieser kurzen Ereignisse keinen Reset.
Wirkungsgrad und Gesamtkosten
Der Wirkungsgrad von 93 % bedeutet, dass nur sieben von hundert Watt zu Wärme im Schrank werden. Über ein Jahrzehnt summiert sich dies zu einer messbaren Reduzierung der Kühlenergie, die die Einrichtung aufwenden muss. Dadurch unterscheiden sich die Gesamtbetriebskosten dann erheblich vom reinen Kaufpreis. Das Hutschienen-USV und seine begleitenden Netzteile werden bei der Inbetriebnahme installiert. Es wird erwartet, dass sie über mehrere Servergenerationen hinweg im Dienst bleiben.

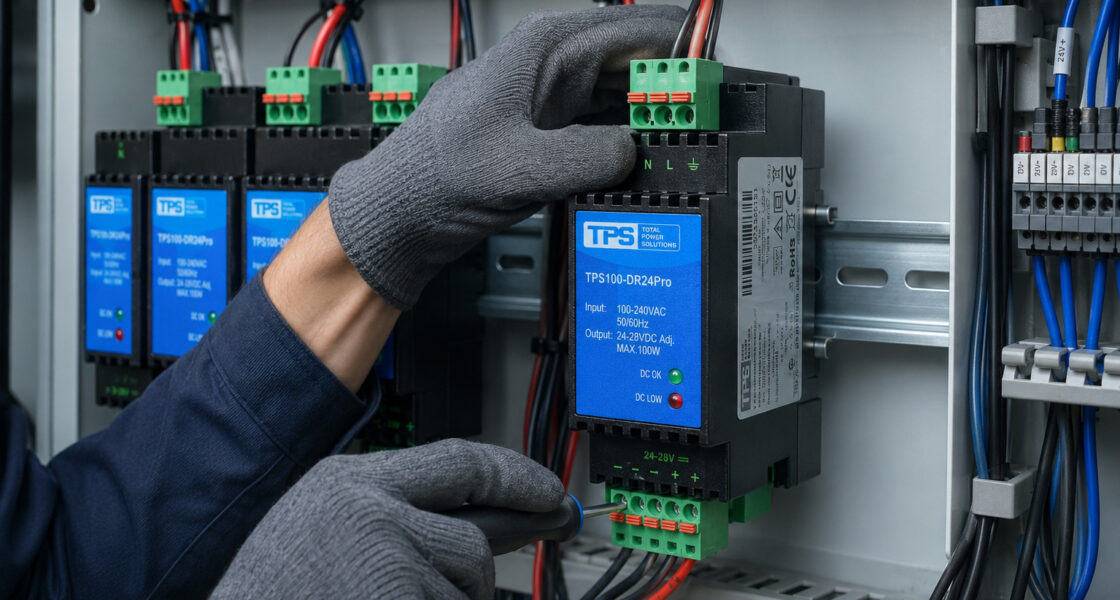

Der Schaltschrankbauer verdrahtet sie einmal. Der Inbetriebnahmeingenieur überprüft die Ausgangsspannung einmal. Dann schließt die Schranktür. Das Netzteil verrichtet seine Arbeit, und niemand erwähnt es wieder, bis der Schrank selbst ein Jahrzehnt oder später außer Betrieb genommen wird.
Globale Zertifizierungen, eine SKU
Ein Netzteil für 12V- oder 24V-Anwendungen in einem globalen Rechenzentrumsprojekt kann kein regionales Produkt sein. Dieselbe Teilenummer muss von Elektroinspektoren in Virginia, Frankfurt, Singapur und São Paulo akzeptiert werden. Das Zertifizierungspaket macht dies möglich. Es umfasst UL508 für industrielle Steuerungsausrüstung in Nordamerika, UL60950-1 für die Sicherheit von IT-Geräten in demselben Markt und EN60950-1 für Installationen, die europäischen Normen unterliegen.
Die CE-Kennzeichnung bestätigt die Konformität mit der Niederspannungsrichtlinie und den Grenzwerten der EMV-Richtlinie für Emissionen und Störfestigkeit. Darüber hinaus bietet die TUV-Marke eine unabhängige Drittanbieter-Überprüfung. Große Ingenieur-, Beschaffungs- und Bauunternehmen führen diese Marke oft als nicht verhandelbare Position in ihren technischen Spezifikationen auf. Folglich kann ein einziges TPS-Netzteil, das alle diese Marken trägt, über mehrere Regionen hinweg spezifiziert werden, ohne dass eine erneute Qualifizierung erforderlich ist.
Das Beschaffungsteam kauft eine SKU. Das Inbetriebnahmeteam befolgt eine Prozedur. Das Wartungsteam führt ein Ersatzteil mit sich. Diese regulatorische Portabilität ist keine Marketingbehauptung. Sie ist ein dokumentierter technischer Nachweis und ein Grund, warum eine einzige Hutschienennetzteil-Plattform in so vielen verschiedenen Arten von Gebäuden auftaucht und dort die gleiche leise Arbeit verrichtet.
Eine Plattform, viele Branchen

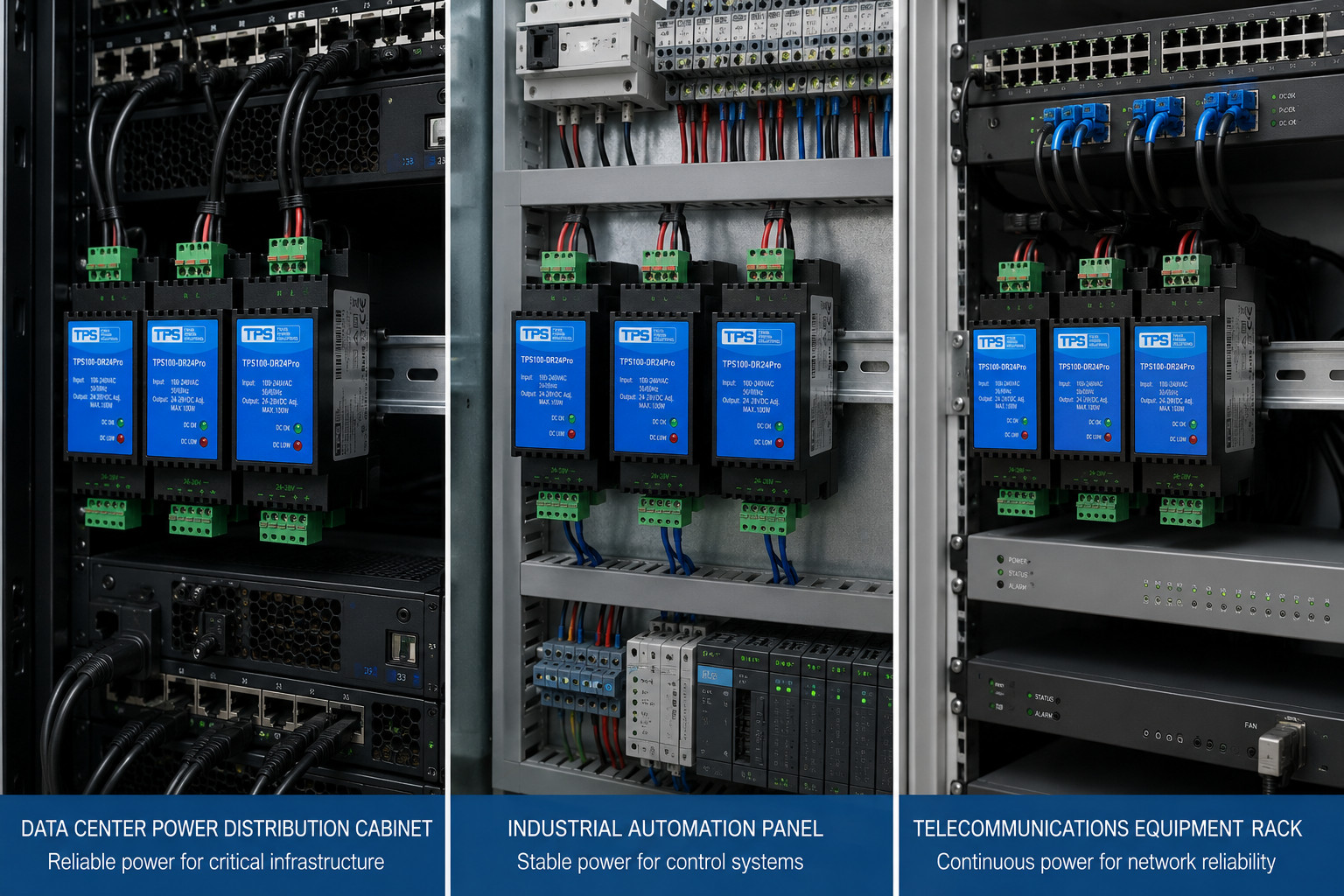

Dasselbe AC-DC-Netzteil, das in einem Stromverteilerschrank eines Rechenzentrums läuft, arbeitet auch in Fabrikhallen-Steuerschränken der Automatisierungsindustrie. Dort sind Vibrationen und leitfähiger Staub Teil der täglichen Umgebung. Darüber hinaus versorgt es LED-Beleuchtungskreise in Gewerbegebäuden, wo eine stabilisierte Spannung über Zehntausende von Stunden ohne Eingriff konstant gehalten werden muss. Es hält auch Telekommunikations-Stromversorgungsgeräte an abgelegenen Mobilfunkstandorten online, wo die Schränke gegen Witterungseinflüsse versiegelt sind und der nächste Techniker eine Stunde entfernt ist.
Der gemeinsame technische Faden in all diesen Anwendungen ist derselbe: ein Netzteil mit 93 % Wirkungsgrad, eine konvektionsgekühlte thermische Architektur, die den Lüfter als Fehlerpunkt eliminiert, und ein Ausgang, der stabil genug ist, dass Sensoren und Regler berichten, was tatsächlich passiert, und keine Fiktion, die durch Versorgungsrestwelligkeit geformt wird. Ein 85-264VAC-Eingang, der auch 120-370VDC-Pegel akzeptiert, bedeutet, dass dieselbe Einheit ohne Änderung der Teilenummer an einem AC-Netz in einem europäischen Rechenzentrum und an einem DC-Bus in einer nordamerikanischen Telekommunikationshütte eingesetzt werden kann.
Für Erstausrüster, die in mehrere Branchen und mehrere geografische Regionen verkaufen, ist diese Konsolidierung der Lieferkette so wertvoll wie jede einzelne technische Spezifikation. Zusammenfassend: eine Einheit, eine Qualifizierung, eine Ersatzteilnummer – über ein gesamtes Produktportfolio hinweg vervielfacht sich diese Einfachheit.
