Für Systemintegratoren, Schaltschrankbauer und technische Einkäufer ist die Unterbringung komplexer Elektronik niemals eine Einheitslösung. Beim Umgang mit hochdichten Stromversorgungssystemen, Telekommunikation oder industrieller Automatisierung ist das physische Gehäuse genauso wichtig wie die Elektronik im Inneren.
Ein custom chassis (kundenspezifisches Gehäuse) muss robuste mechanische Unterstützung, optimales Wärmemanagement und strenge elektromagnetische Verträglichkeit (EMV) bieten. Noch wichtiger ist, dass es sich nahtlos in die bestehende Infrastruktur einfügt.
In diesem umfassenden Leitfaden untersuchen wir die Grundlagen des 19 inch rack chassis, warum die IEC 60297-Konformität das Fundament der Interoperabilität ist und wie ein custom power supply chassis exakt auf die Anforderungen Ihrer industriellen Anwendungen zugeschnitten werden kann.
Was ist ein 19-Zoll-Rackmount-Chassis?
Ein 19 inch rack mount enclosure ist ein standardisierter Rahmen zur Aufnahme elektronischer Gerätemodule. Die Bezeichnung „19 Zoll“ bezieht sich auf die Breite der Frontplatte, einschließlich der Montagewinkel, mit denen das Chassis am Rackrahmen befestigt wird. Die tatsächliche Breite des Gerätegehäuses ist etwas geringer (typischerweise etwa 17,75 Zoll), damit es leicht in das Rack gleiten kann.
Die Höhe dieser Chassis wird in Höheneinheiten (HE oder U) gemessen, wobei 1U 1,75 Zoll (44,45 mm) entspricht. Abhängig vom Volumen der internen Komponenten und den thermischen Anforderungen können Ingenieure aus verschiedenen Größen wählen, von einem flachen 1U chassis bis hin zu einem massiven 6U chassis.
Obwohl Standardoptionen existieren, ist für spezielle Anwendungen oft ein custom 19 inch chassis erforderlich, das es Ingenieuren ermöglicht, präzise I/O-Ausschnitte, interne Montageabstandshalter und Belüftungsmuster vorzugeben.

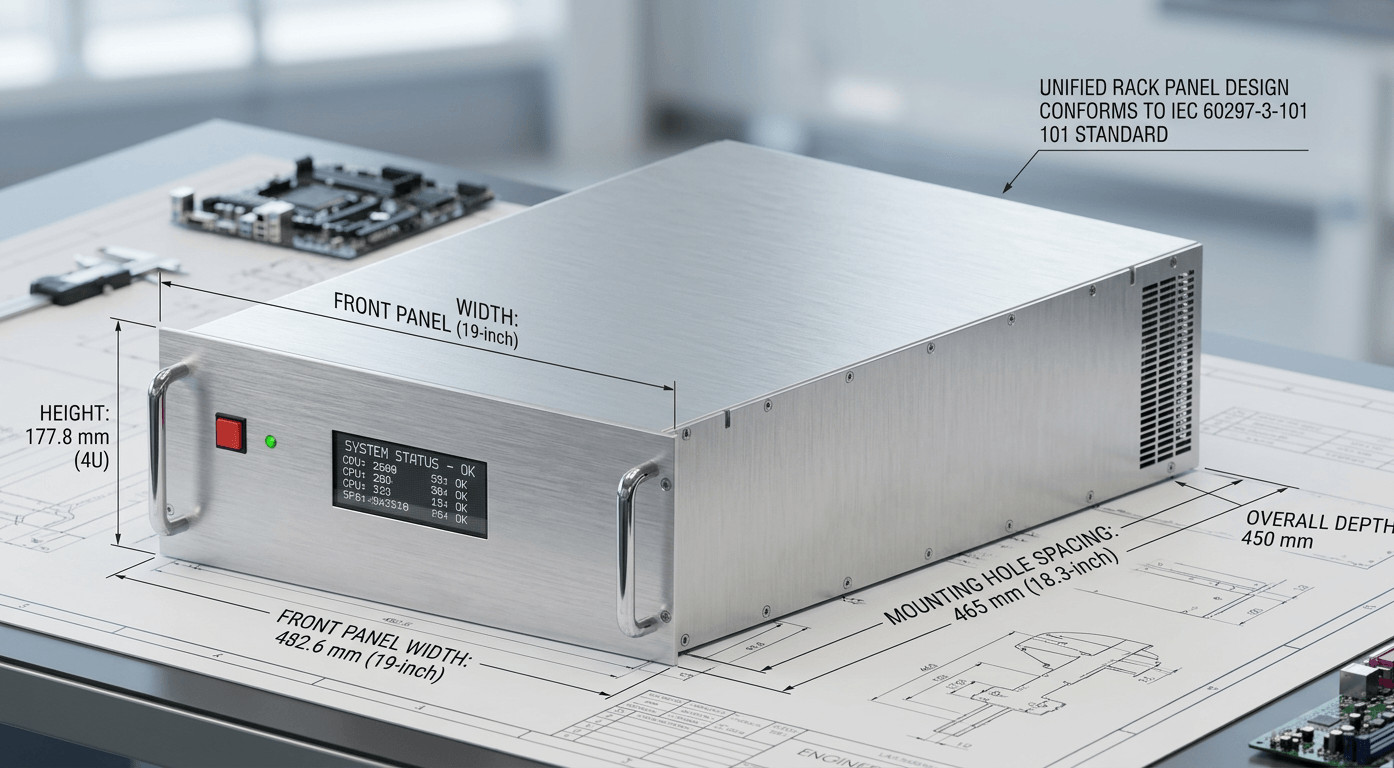

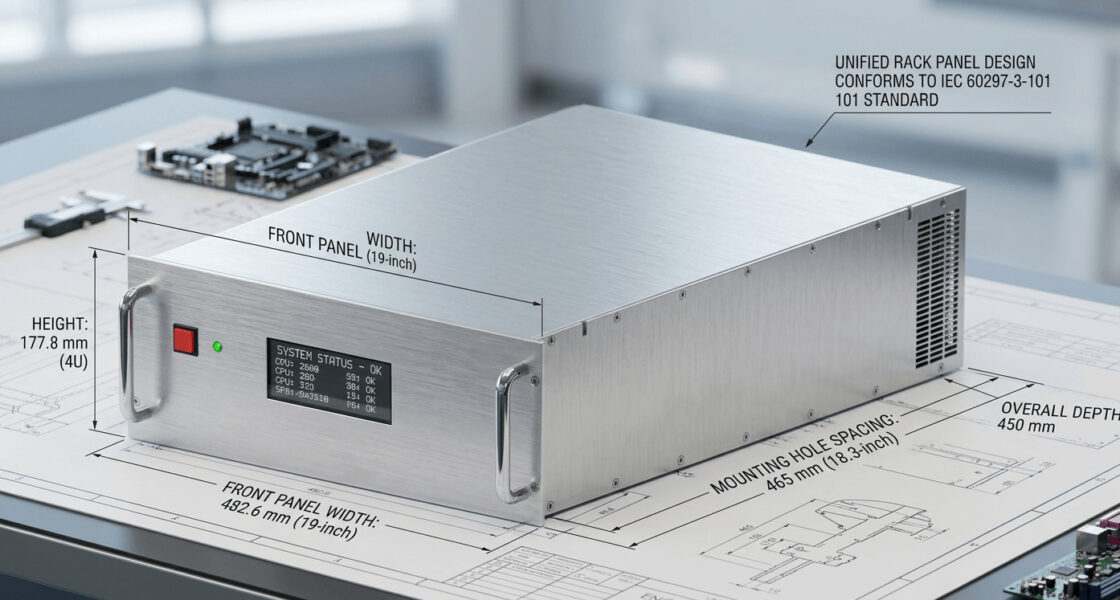

Die Rolle der IEC 60297-Konformität
Interoperabilität in industriellen Umgebungen ist nicht verhandelbar. Wenn ein Schaltschrankbauer ein Chassis beschafft, muss er absolut sicher sein, dass es in seine vorhandenen Server-Racks oder Industrieschränke passt. Diese Sicherheit bietet die Norm IEC 60297.
Ein IEC 60297 compliant chassis garantiert die strikte Einhaltung mechanischer Abmessungen, einschließlich:
- Frontplattenbreite: Exakt 482,6 mm (19 Zoll).
- Befestigungslochabstand: Standardisierter vertikaler und horizontaler Abstand für die Befestigungsschrauben.
- U-Höhentoleranzen: Sicherstellung, dass ein 2U chassis oder 3U chassis nicht in den Raum benachbarter Geräte eindringt.
Durch die Einhaltung dieser Standards kann ein rackmount chassis custom design weltweit eingesetzt werden, wodurch sichergestellt wird, dass die mechanische Integration fehlerfrei verläuft, unabhängig davon, ob sich der Endbenutzer in Deutschland oder den USA befindet.

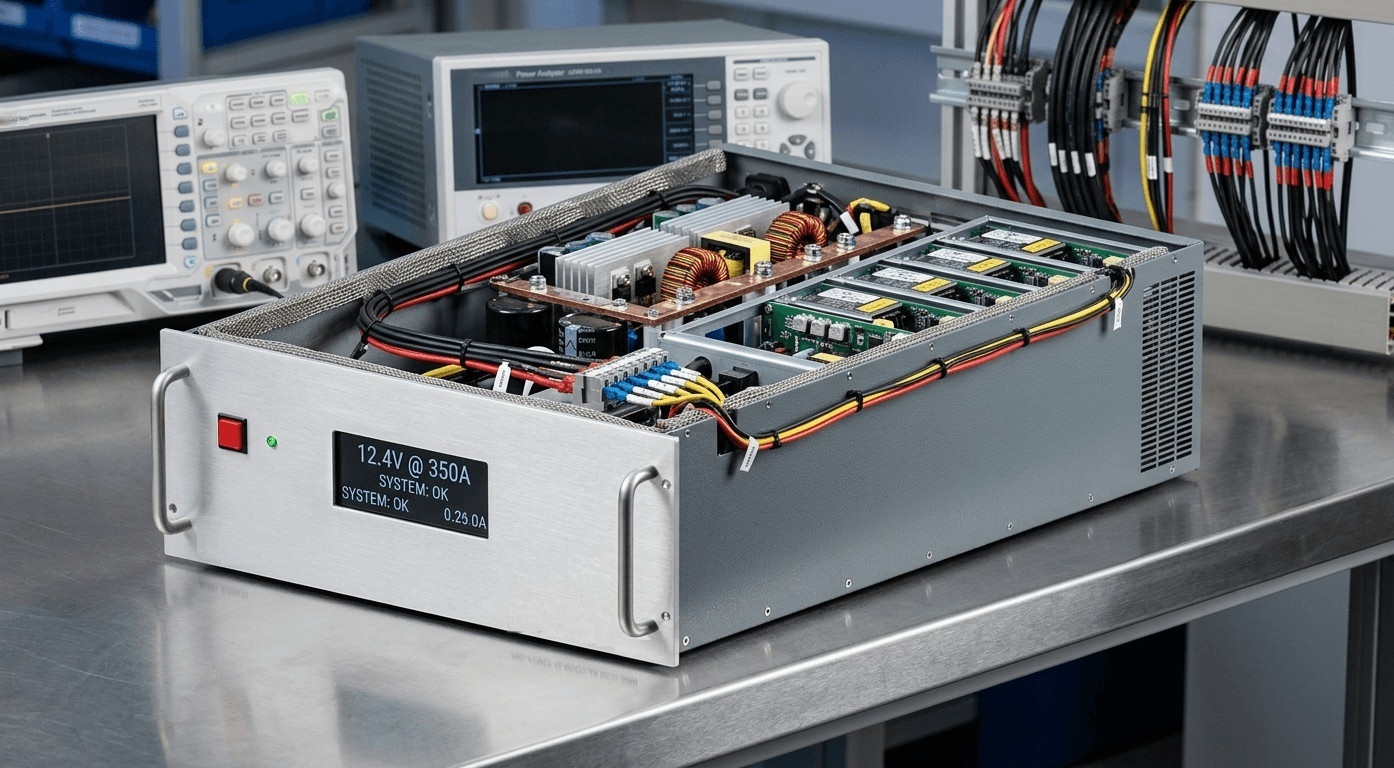

Design eines Custom Power Supply Chassis
Stromversorgungen stellen besondere Herausforderungen an mechanische Gehäuse. Sie sind schwer, erzeugen erhebliche Wärme und produzieren elektromagnetisches Rauschen. Ein power enclosure custom design muss all diese Faktoren gleichzeitig berücksichtigen.
High Density Power Chassis
Moderne Industrieanwendungen erfordern mehr Leistung auf weniger Raum. Ein high density power chassis erfordert ein modular chassis design custom, das darauf zugeschnitten ist, schwere Transformatoren und große Kondensatorbänke ohne Durchbiegung des Chassis zu tragen. Interne strukturelle Stützen und hochbelastbare Montagehalterungen sind unerlässlich.
Wärmemanagement
Ein power supply chassis enclosure muss einen hervorragenden Luftstrom ermöglichen. Kundenspezifische Designs ermöglichen optimierte Belüftungslochmuster (wie Waben- oder Schlitzdesigns) und präzise Montagepunkte für Hochleistungs-Kühllüfter, um sicherzustellen, dass die Wärme effizient von der Rückseite oder Oberseite des Geräts abgeführt wird.
EMV-Abschirmung und Materialauswahl
In Umgebungen mit Frequenzumrichtern (VFDs) und schweren Maschinen ist elektromagnetische Interferenz (EMI) eine ständige Bedrohung. Ein EMC shielded chassis custom, das speziell für Ihre Anwendung gebaut wurde, ist entscheidend, um zu verhindern, dass Rauschen aus der Stromversorgung entweicht und empfindliche SPS oder Kommunikations-Gateways stört.
Die Materialauswahl spielt hier eine große Rolle. Eine custom aluminum chassis OEM Lösung ist sehr beliebt. Ein aluminum rack chassis custom Design bietet ein hervorragendes Verhältnis von Festigkeit zu Gewicht, natürliche Korrosionsbeständigkeit und gute elektrische Leitfähigkeit für die Erdung. Um die volle EMV-Konformität zu erreichen, integriert das Chassis-Design leitfähige Dichtungen entlang der Nähte und stellt sicher, dass alle eloxierten oder lackierten Oberflächen maskierte Kontaktpunkte haben, um einen kontinuierlichen Faradayschen Käfig aufrechtzuerhalten.

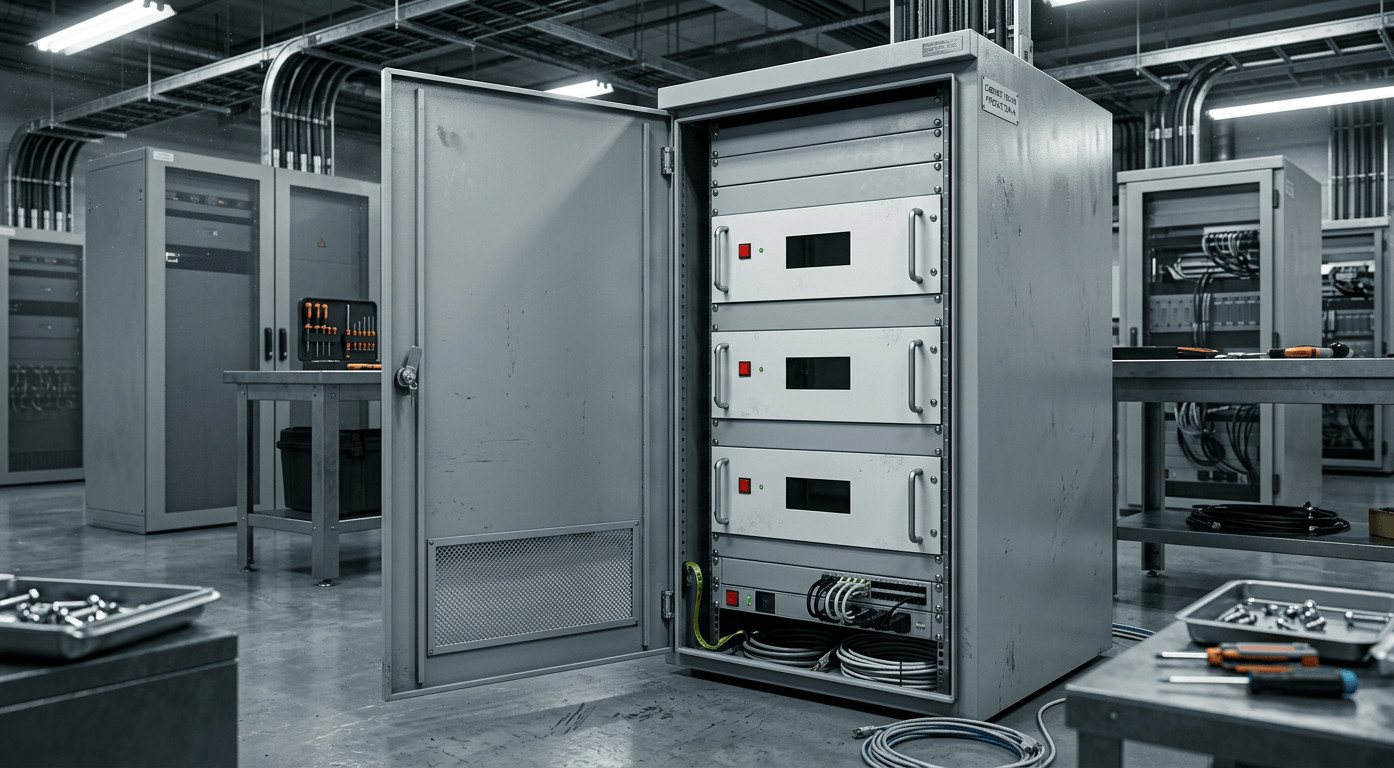

Integration in 15U Industrieschränke
Ein rack mount chassis custom Gerät arbeitet nicht isoliert; es lebt in einem größeren Ökosystem, wie dem TPS 15U 19 Zoll Industrieschrank. Dieses freistehende Rack wurde für anspruchsvolle Umgebungen entwickelt und bietet eine sichere Unterbringung für Ihr Custom Chassis.
Hergestellt aus Stahlblech mit pulverbeschichteter Oberfläche (RAL 7035), bietet der Schrank einen 482,6 mm (19″) breiten Montageraum mit 512,5 mm Rahmenabstand. Wenn Sie ein 4U chassis in diesen Schrank integrieren, profitieren Sie von den inklusiven Komponenten des Schranks, wie z.B.:
- ABB S 203-K32 Schutzschalter: Für robusten AC-Eingangsschutz.
- 4,0 mm geerdete Kupferplatte: Stellt sicher, dass Ihr custom chassis einen niederohmigen Pfad zur Erde hat, was die Wirksamkeit der EMV-Abschirmung maximiert.
- Sicherer Zugang: Front- und Hecktüren, verstärkt mit Vierkantrohren und Verschlussstangen.
Diese Synergie zwischen einem Custom Chassis und einem standardisierten Industrieschrank gewährleistet einen zuverlässigen Einsatz auf Enterprise-Niveau.
RFQ-Checkliste für Custom Chassis
Bei der Vorbereitung einer Angebotsanfrage (RFQ) für ein custom chassis beschleunigt die Bereitstellung detaillierter Spezifikationen den Engineering- und Angebotsprozess. Stellen Sie sicher, dass Sie Folgendes angeben:
- U-Höhe & Tiefe: Geben Sie die erforderlichen Höheneinheiten (z.B. 2U, 3U) und die maximal zulässige Tiefe an.
- Materialpräferenz: Geben Sie an, ob Sie ein aluminum rack chassis custom oder kaltgewalzten Stahl benötigen.
- EMV-Anforderungen: Geben Sie an, ob leitfähige Dichtungen oder spezifische Abschirmungsdämpfungswerte erforderlich sind.
- I/O-Ausschnitte: Stellen Sie DXF- oder STEP-Dateien für kundenspezifische Front-/Rückplattenausschnitte (Steckverbinder, Displays, Schalter) bereit.
- Oberflächenbeschaffenheit: Spezifizieren Sie Pulverbeschichtung (z.B. RAL-Farben), Eloxierung oder blanke leitfähige Oberflächen.
Weitere Einblicke in mechanische Designtrends finden Sie auf unserer News & Insights Seite.
Häufig gestellte Fragen (FAQ)
1. Warum ist die IEC 60297-Konformität für ein Custom Chassis wichtig?
Die IEC 60297 stellt sicher, dass die Chassisabmessungen, Befestigungslochabstände und Frontplattenbreiten standardisiert sind. Dies garantiert, dass Ihr Custom Chassis weltweit perfekt in jedes Standard-19-Zoll-Server-Rack oder jeden Industrieschrank passt.
2. Was sind die Vorteile eines custom aluminum chassis OEM?
Aluminium ist leicht, leitet Wärme effizient ab und ist von Natur aus korrosionsbeständig. Es ist ideal für ein high density power chassis, bei dem Gewichtsreduzierung und Wärmemanagement von entscheidender Bedeutung sind.
3. Wie stellen Sie die EMV-Abschirmung in einem kundenspezifischen Design sicher?
Wir erreichen die EMV-Abschirmung durch die Konstruktion enger mechanischer Toleranzen, die Verwendung leitfähiger Dichtungen an den Kontaktflächen und die Sicherstellung unlackierter, leitfähiger Kontaktpunkte für eine ordnungsgemäße Erdung an der Erdungsschiene des Schranks.
4. Können Sie ein Chassis für schwere Stromversorgungen entwerfen?
Ja. Ein power enclosure custom design umfasst verstärkte Bodenplatten, interne Stützhalterungen und hochbelastbare Rack-Ohren, um ein Durchhängen zu verhindern und die strukturelle Integrität unter schweren Lasten zu gewährleisten.
