In der Fertigungskette für Lithium‑Ionen‑Batterien verbrauchen das Lithium-Zellen-Formierungssystem und der anschließende Alterungsprozess einen großen Teil der gesamten Energie. Herkömmliche Entladeverfahren verschwenden gespeicherte Energie als Wärme. Dies erhöht die Betriebskosten und belastet die Kühlung der Anlage zusätzlich. Eine Batterieprüf-Stromversorgung auf Basis eines bidirektionalen isolierten Wandlers ändert dies. Statt Energie zu verschwenden, führt der Wandler sie zurück ins Netz oder nutzt sie im System. Unser Designteam hat ein hocheffizientes bidirektionales Modul für energierückgewinnende Alterungssysteme entwickelt. Es erreicht über 93 % Wirkungsgrad im Zyklusbetrieb. Außerdem hält es eine Stromgenauigkeit von ±0,05 % ein. Das Modul verfügt über CAN-Bus-Kommunikation, integrierte Schutzfunktionen und ein kompaktes Luftführungskonzept mit rückseitigem Einlass und frontseitigem Auslass. Es erfüllt die hohen Anforderungen moderner Batterieproduktionslinien.
Dieser Artikel erklärt, wie bidirektionale DC‑DC‑Technik die Zellformierung und Alterung verändert. Er behandelt wichtige Designaspekte für Batterieprüfanwendungen. Außerdem stellt er messbare Vorteile aus realen Einsätzen vor. Sie planen vielleicht ein Lithium-Zellen-Formierungssystem oder rüsten ein bestehendes energierückgewinnendes Alterungssystem auf. Das Verständnis der Leistungsstufe ist entscheidend für Qualität und Energieeffizienz.
Die Rolle der Leistungswandlung bei der Lithium-Zellen-Formierung und Alterung
Die Zellformierung ist der erste Lade‑Entlade‑Zyklus einer neu montierten Lithium‑Ionen‑Zelle. Während dieses Zyklus bildet sich die Festelektrolyt-Interphase (SEI). Der Prozess erfordert präzise Strom- und Spannungsregelung. Dies gewährleistet ein gleichmäßiges SEI‑Wachstum und langfristige Zellzuverlässigkeit. Eine dedizierte Batterieprüf-Stromversorgung muss auch bei sehr niedrigen Spannungen stabilen Strom liefern. Diese Spannungen fallen manchmal unter 2,5 V. Die Versorgung muss außerdem eine geringe Restwelligkeit und schnelles Einschwingverhalten aufweisen.
Die Alterung umfasst wiederholte Lade‑Entlade‑Zyklen über Tage oder Wochen. Sie identifiziert defekte Zellen und stabilisiert die Kapazität. In einem konventionellen energierückgewinnenden Alterungssystem wandeln Widerstandslasten die Entladeenergie in Wärme um. Das verschwendet Energie und schafft thermische Herausforderungen. Ein bidirektionaler isolierter Wandler ersetzt die passive Last. Dieselbe Hardware arbeitet dann in zwei Quadranten. Sie liefert Strom beim Laden und nimmt Strom beim Entladen auf. Sie führt Energie zu einem gemeinsamen DC‑Bus oder über einen Frontend‑Wechselrichter zurück ins Wechselstromnetz.
Unser Designteam hat diesen Übergang nahtlos gestaltet. Das Modul realisiert den bidirektionalen Leistungsfluss mit Synchrongleichrichtung auf beiden Seiten. Die Hochvoltseite und die Niedervoltseite nutzen diese Methode. Das eliminiert Dioden-Durchlassverluste. Es ermöglicht außerdem echten Vierquadrantenbetrieb. Dieselbe Einheit kann sowohl Laden als auch Entladen übernehmen. Keine Hardware-Umkonfiguration ist erforderlich.
Hauptmerkmale eines bidirektionalen DC-DC-Moduls für die Batterieprüfung
- Hocheffizientes bidirektionales Modul – Erreicht 96,5 % Spitzenwirkungsgrad und über 93 % Wirkungsgrad im Zyklusbetrieb bei Nennleistung. Dies senkt Energiekosten und Wärmeentwicklung in dicht bestückten Schränken.
- Bidirektionaler isolierter Wandler – Bietet galvanische Trennung zwischen Batterieseite und DC‑Bus. Dies erhöht die Sicherheit und ermöglicht potentialfreie Batteriekanäle.
- Weiter Spannungs- und Strombereich – Unterstützt Batteriespannungen von 0 V bis 5 V. Er verarbeitet Ströme bis 100 A pro Kanal. Dies passt zu verschiedenen Zellchemien und Kapazitäten.
- CAN-Bus-Kommunikation – Verwendet eine integrierte CAN-2.0B-Schnittstelle mit Standardprotokoll. Sie ermöglicht Echtzeitüberwachung, Parametereinstellung und Fehlermeldung. Die Systemintegration in großem Maßstab erfordert nur minimalen Engineering-Aufwand.

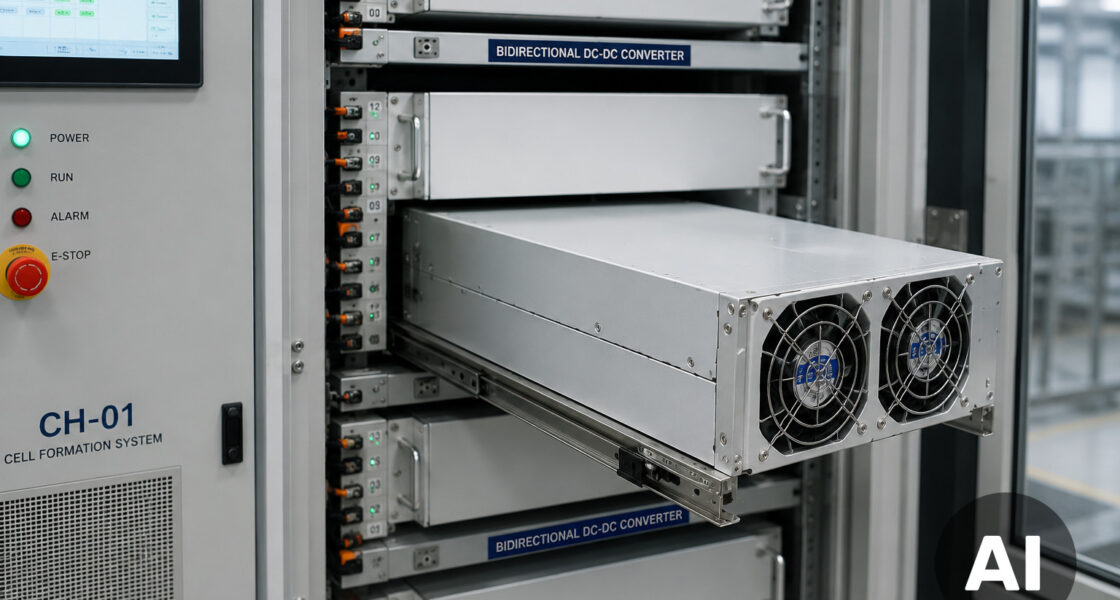

- Luftführung mit rückseitigem Einlass und frontseitigem Auslass – Konzipiert für den Rack-Einbau. Der Zwangsluftkühlpfad passt sich der typischen Schrankluftführung an. Dies verhindert Warmluftrückführung und reduziert den internen Temperaturanstieg.
- Intelligente Lüftersteuerung – Passt die Lüfterdrehzahl automatisch an Innentemperatur und Last an. Dies minimiert Geräusche im Teillastbetrieb und verlängert die Lüfterlebensdauer.
- Umfassender Schutz – Enthält Überspannungs-, Überstrom-, Übertemperatur- und Verpolungsschutz. Der sichere Betrieb bleibt auch unter abnormalen Bedingungen erhalten.
Diese Merkmale sind nicht nur Spezifikationen. Sie sind das Ergebnis iterativer Designverfeinerungen. Wir haben sie auf Rückmeldungen von Herstellern von Batterieprüfgeräten und Endanwendern gestützt. Unser Team hat jeden Parameter durch umfangreiche Tests in realen Formierungs- und Alterungslinien validiert.
Wie Energierückgewinnung in einem Formierungssystem funktioniert
Ein mehrkanaliges Formierungssystem verarbeitet Hunderte oder Tausende von Zellen gleichzeitig. Jeder Kanal benötigt eine eigene Leistungsstufe. Sie muss laden und entladen. Ein bidirektionales isoliertes Wandlermodul versorgt einen oder mehrere Kanäle. Dies hängt von der Nennleistung ab. Beim Laden entnimmt der Wandler Energie aus dem DC‑Bus. Er liefert einen präzise geregelten Strom an die Zelle. Beim Entladen kehrt der Wandler seinen Leistungsfluss um. Er hebt die niedrige Zellspannung auf das DC‑Bus-Niveau an. Dann speist er Energie zurück ins System.

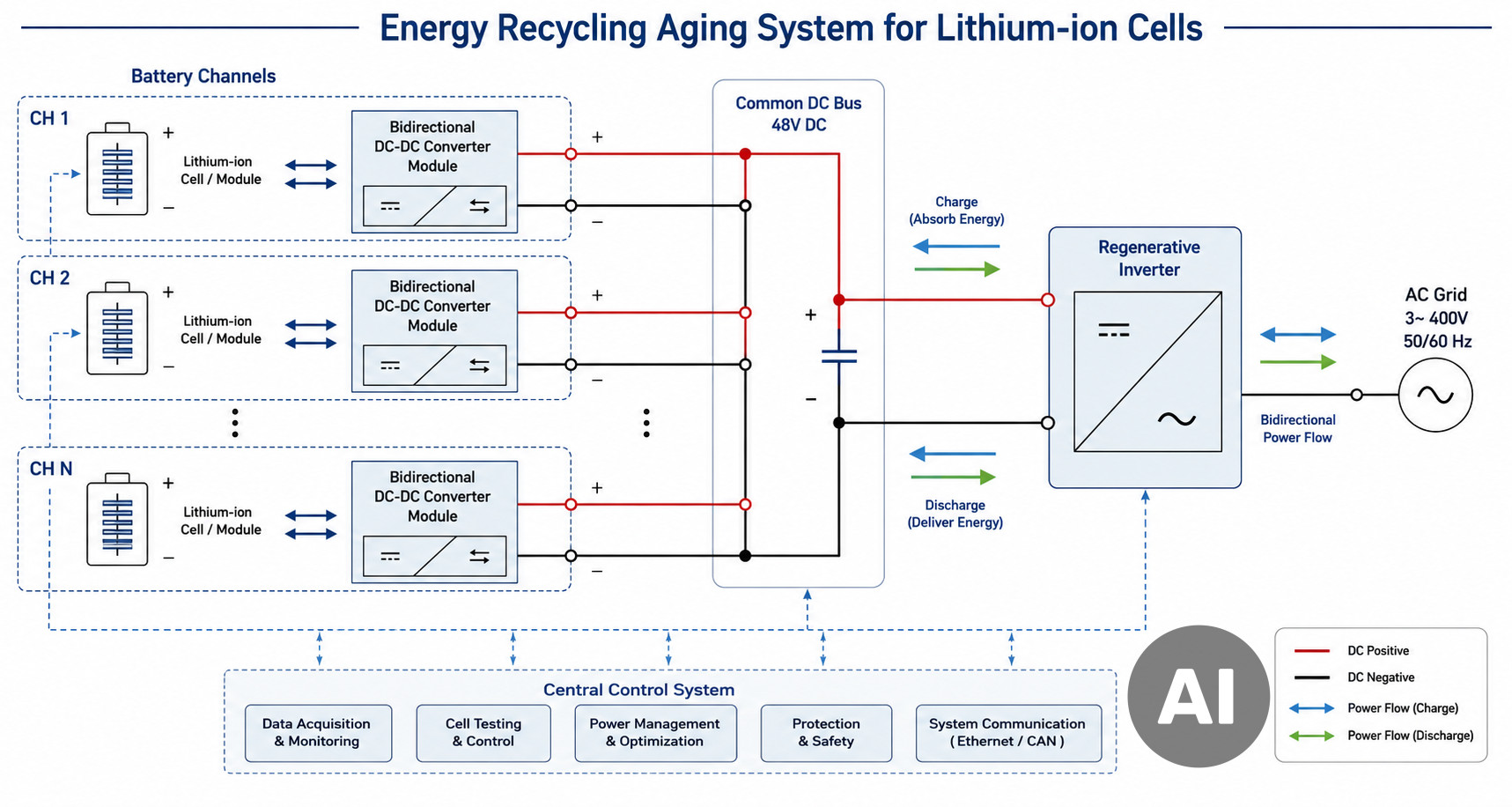

Die Entladeenergie geht nicht verloren. Der DC‑Bus wird von allen Kanälen gemeinsam genutzt. Entladende Zellen liefern Energie an den Bus. Andere ladende Kanäle nutzen diese Energie gleichzeitig. Überschüssige Energie kann zurück ins Wechselstromnetz gespeist werden. Dies verbessert den Anlagenwirkungsgrad weiter. Unser hocheffizientes Moduldesign hält die Wandlungsverluste bei der Energieübertragung niedrig.
Designüberlegungen für Batterieprüf-Stromversorgungen
Die Entwicklung einer Stromversorgung für die Lithium-Zellformierung unterscheidet sich von der Entwicklung einer universellen Gleichstromquelle. Achten Sie besonders auf diese Aspekte:
Betrieb bei niedriger Spannung – Lithiumzellen arbeiten von etwa 2,5 V bis 4,2 V. Eine buck-abgeleitete Topologie muss Tastverhältnisse nahe 0 % bei Niederspannungsladung bewältigen. Unser Modul verwendet eine synchrone Buck‑Boost- oder isolierte Vollbrücken-Topologie. Es hält den stabilen Betrieb bis 0 V Ausgangsspannung aufrecht. Dies ist für die anfängliche Formierung bei nahezu null Volt Zellspannung unerlässlich.
Stromgenauigkeit und Restwelligkeit – Der SEI-Bildungsprozess reagiert empfindlich auf Stromwelligkeit. Übermäßige Welligkeit kann ungleichmäßige Lithium-Ablagerung verursachen. Sie verkürzt die Zelllebensdauer. Unsere Batterieprüf-Stromversorgung erreicht eine Stromwelligkeit unter 0,1 % RMS. Die Stromsollwertgenauigkeit beträgt ±0,05 % vom Endwert. Eine Regelung mit hoher Bandbreite und verschachtelte Leistungsstufen machen dies möglich.
Thermomanagement in dichten Schränken – Formierungssysteme packen oft viele Kanäle in einen Schrank. Die Luftführung unseres Moduls mit rückseitigem Einlass und frontseitigem Auslass passt sich dem natürlichen Kühlpfad des Schranks an. Dies verhindert Hotspots und ermöglicht eine höhere Kanaldichte. Die intelligente Lüftersteuerung reduziert Geräusche im Teillastbetrieb. Sie gewährleistet außerdem zuverlässigen Betrieb bis 50 °C Umgebungstemperatur.
Kommunikation und Synchronisierung – In einem System mit 512 Kanälen muss die Host-Steuerung mit jedem Leistungsmodul kommunizieren. Die CAN-Bus-Kommunikation ist die bevorzugte Schnittstelle. Sie bietet Robustheit und Multi-Master-Fähigkeit. Unser Modul unterstützt 11-Bit- und 29-Bit-Identifier. Die Baudraten sind bis 1 Mbps konfigurierbar. Der Befehlssatz umfasst Spannungs-/Stromvorgabe, Statusrückmeldung und Fehlerkennzeichnung.
Fallstudie: Energierückgewinnung in einem 512-Kanal-Alterungssystem
Unser Team führte einen Feldtest in einem 512-Kanal-Alterungssystem mit Energierückgewinnung für 18650-Zellen durch. Jeder Kanal verarbeitete 10 A Lade-/Entladestrom. Wir teilten das System in 64 Gruppen auf. Jede Gruppe verwendete ein bidirektionales DC‑DC-Modul mit acht Kanälen pro Modul. Die Module waren an einen gemeinsamen 48-V-DC-Bus angeschlossen. Ein regenerativer Wechselrichter verband den Bus mit dem Wechselstromnetz.
Während der Entladung führten die Module Energie mit einem durchschnittlichen Wirkungsgrad von 92,8 % zum DC‑Bus zurück. Der regenerative Wechselrichter speiste den Überschuss zurück ins Netz. Über 30 Tage sparte das System 35 % Energie im Vergleich zu einem Alterungssystem mit Widerstandslast. Die präzise Stromregelung reduzierte außerdem die Zellausschussrate um 0,4 %. Dies verbesserte die Ausbeute direkt.
Schutz- und Zuverlässigkeitsanforderungen
Ein zuverlässiger bidirektionaler Wandler in der Batteriefertigung muss Dauerbetrieb standhalten. Er muss häufiges Lastwechseln und gelegentliche abnormale Ereignisse verkraften. Unser Modul enthält mehrere Schutzebenen. Hardwarebasierte schnelle Überstromabschaltung und softwarebasierte Überspannungs- und Übertemperaturgrenzen arbeiten zusammen. Das Schutzfunktions-Leistungsmodul ergänzt Eingangsverpolungsschutz und Ausgangskurzschlussschutz. Ein einzelner Kanalfehler beeinträchtigt nicht das gesamte System.
Die Zuverlässigkeit steigt durch konservative Bauteil-Dimensionierung und ein robustes Thermalkonzept. Das Zwangsluftkühlsystem verwendet hochwertige Kugellagerlüfter. Sie halten 70.000 Stunden bei 40 °C. Die Luftführung mit rückseitigem Einlass und frontseitigem Auslass hält Staub von kritischen Komponenten fern. Ein Überdruck im Modul unterstützt dies.
Konformität und globale Normen
Batterieprüfgeräte werden weltweit eingesetzt. Leistungsmodule müssen internationale Sicherheits- und EMV-Normen erfüllen. Unser Modul entspricht den UL-Normen für Leistungsmodule (UL 62368‑1), den CE-Normen für Leistungsmodule (IEC/EN 62368‑1) und den CCC-Normen für Leistungsmodule (GB 4943.1). Diese decken Nordamerika, Europa und China ab. Für die elektromagnetische Verträglichkeit erfüllt das Modul die Grenzwerte der Klasse B nach EMV-konform EN55032. Dies gilt für leitungsgeführte und gestrahlte Emissionen. Vorprüfungen zeigen mindestens 6 dB Reserve.
Diese Zertifizierungen spiegeln eine Designphilosophie wider, die Sicherheit, elektromagnetische Verträglichkeit und Langzeitzuverlässigkeit priorisiert. Unser Team hat in Vorprüfungen und Zertifizierungsunterstützung investiert. Dies reduziert den Aufwand für Kunden bei der Markteinführung ihrer Systeme.
Fazit und Schlüsselparameter
Bidirektionale isolierte Wandler sind heute in Lithium-Zellen-Formierungs- und Alterungssystemen unverzichtbar. Sie ermöglichen bidirektionalen Energiefluss und Energierückgewinnung. Dies senkt Betriebskosten und verbessert die Zellqualität. Unser Designteam hat ein hocheffizientes bidirektionales Modul geliefert. Es kombiniert präzise Stromregelung, robuste Kommunikation und globale Konformität. Es ist bereit für die nächste Generation von Batterieprüfgeräten.
