Für Systemintegratoren, Schaltschrankbauer und Elektroingenieure ist die Entwicklung eines automatisierten Testsystems (ATE) oder eines Prüfstands für die Produktionslinie mit strengen Platz-, Leistungs- und Budgetbeschränkungen verbunden.
Die Auswahl der richtigen Stromquelle ist entscheidend. Herkömmliche Netzteile mit rechteckiger Ausgangskennlinie zwingen Ingenieure oft dazu, die Leistung überzudimensionieren, nur um eine bestimmte Spannungs- oder Stromspitze zu erreichen. Dies führt zu verschwendetem Platz im Rack, überschüssiger Wärme und überhöhten Kosten.
Die Lösung liegt in einem Autoranging Programmierbares Netzteil. Geräte wie das EA-PS 9080-50 1U bieten eine flexible Leistungsstufe, die Spannung und Strom automatisch anpasst, um die maximale Ausgangsleistung über einen weiten Betriebsbereich aufrechtzuerhalten. Dieser Artikel untersucht, warum ein programmable dc power supply mit Autoranging für moderne Testsysteme unerlässlich ist und wie es die Systemintegration vereinfacht.
Was bedeutet Autoranging bei einem Netzteil?
Bei einem herkömmlichen Netzteil (mit Rechteckkennlinie) steht die maximale Leistung nur an einem bestimmten Betriebspunkt zur Verfügung – bei maximaler Spannung und maximalem Strom. Wenn Ihr Test eine hohe Spannung, aber einen niedrigen Strom erfordert (oder umgekehrt), nutzen Sie nur einen Bruchteil der Gesamtkapazität des Geräts.

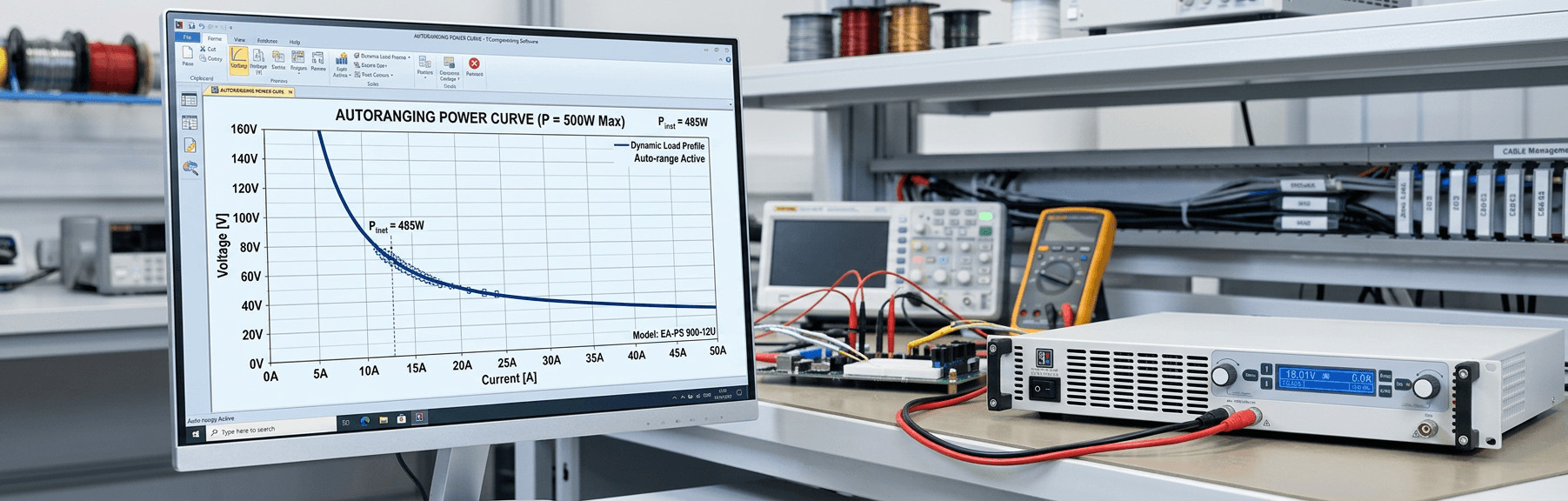

Ein Autoranging Programmierbares Netzteil ändert diese Dynamik. Es verfügt über eine Leistungsstufe, die den verfügbaren Strom basierend auf der angeforderten Spannung (und umgekehrt) automatisch anpasst, um die maximale Nennleistung (z. B. 1500 W) über einen weiten, kontinuierlichen Bereich aufrechtzuerhalten. Diese hyperbolische Leistungskurve bedeutet, dass ein einziges Autoranging-Gerät mehrere herkömmliche Netzteile ersetzen kann, was es zum ultimativen system integration power supply macht.
Für Ingenieure bedeutet dies erhebliche Kosteneinsparungen und einen geringeren Platzbedarf im Rack, da ein vielseitiges Gerät ein vielfältiges Portfolio an Prüflingen (DUTs) testen kann.
Das EA-PS 9080-50 1U: Ein High Power Density Supply
Das EA-PS 9080-50 1U ist ein mikroprozessorgesteuertes Gerät aus der EA-PS 9000 1U Serie, das speziell für F&E, elektronische Tests und Prototypenvalidierung entwickelt wurde. Als 1500W-Modell liefert es eine einstellbare Spannung von 0-80V und einen variablen Strom von 0-50A.

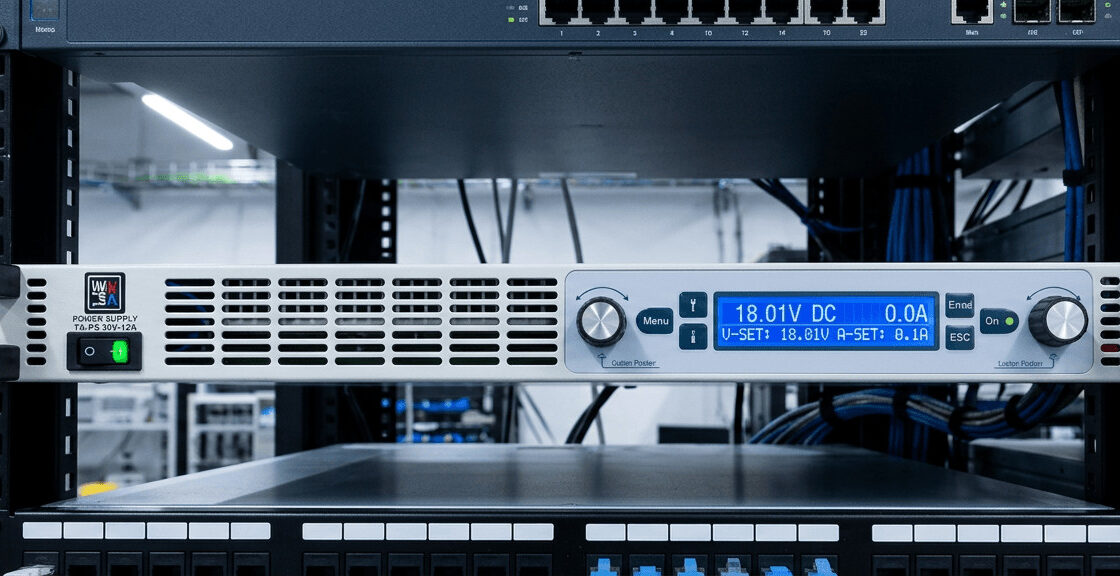

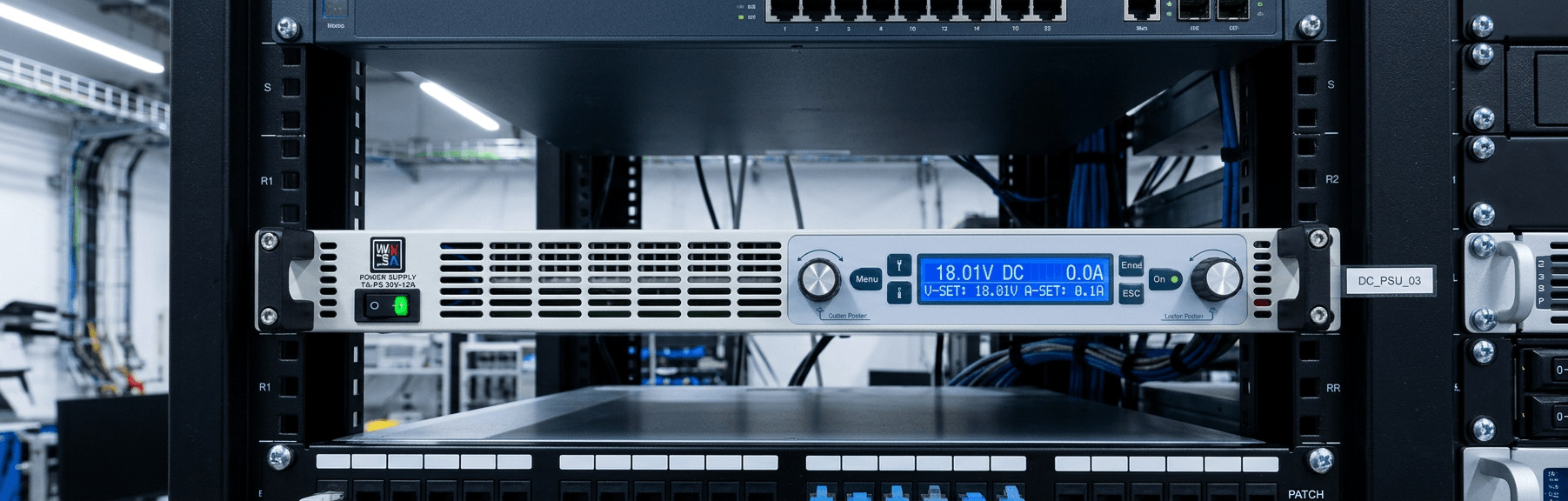

Platz ist in Industrieschränken ein hohes Gut. Dieses Gerät ist ein echtes high power density supply, verpackt in einem kompakten rack mount power supply Format (19“x1Ux500mm). Dieser 1HE-Formfaktor ermöglicht es Schaltschrankbauern, mehrere Einheiten zu stapeln oder Platz für andere kritische Instrumente zu lassen. Für Setups, die andere Formfaktoren erfordern, bietet TPS auch 2U programmable DC power supplies und 3U programmable DC power supplies an.
Das vordere Bedienfeld ist für eine intuitive Bedienung konzipiert und verfügt über Drehknöpfe, Drucktasten und ein klares blaues LCD, das Werte, Status und Alarme anzeigt. Besonders wichtig für Produktionsumgebungen ist die Bedienfeldsperre, die eine unbeabsichtigte Fehlbedienung durch Bediener verhindert.
Elektrische Leistung & Präzision
Beim Einsatz als ATE power supply sind Präzision und Stabilität nicht verhandelbar. Das EA-PS 9080-50 1U zeichnet sich durch hervorragende elektrische Leistung aus:
- Effizienz & PFC: Es erreicht einen Wirkungsgrad von bis zu 91 %, was Energieverluste und Wärmeableitung drastisch reduziert. Die aktive Leistungsfaktorkorrektur (PF=0,99) gewährleistet die Kompatibilität mit 100…264V AC-Netzen (45…65Hz). Beachten Sie, dass das Gerät bei einem AC-Eingang von <150V auf 1000W abregelt (Derating).
- Genauigkeit: Die Spannungsgenauigkeit beträgt <0,1 % des Nennwerts, bei einer Lastregelung von <0,05 %. Die Stromgenauigkeit liegt bei <0,2 %, mit einer Lastregelung von <0,15 %.
- Geringe Restwelligkeit (Ripple): Um die Stabilität für empfindliche Elektronik zu gewährleisten, weist es eine geringe Spannungsrestwelligkeit von 100 mV PP (HF) / 5,2 mV RMS (NF) und eine Stromrestwelligkeit von nur 4 mA RMS auf.
Umfassende Sicherheitsfunktionen, einschließlich Überspannungsschutz (OVP), Überstromschutz (OCP), Überleistungsschutz (OPP) und Übertemperaturschutz (OTP), schalten den DC-Ausgang bei Erkennung von Anomalien automatisch ab. Temperaturgesteuerte Lüfter sorgen für optimale Kühlung ohne übermäßige Geräuschentwicklung.
Systemintegration: Schnittstellen & Steuerung
Ein modernes production line power supply muss nahtlos mit dem zentralen Testsequenzer kommunizieren. Das EA-PS 9080-50 1U bietet galvanisch getrennte Schnittstellen, um eine zuverlässige, störungsfreie Steuerung zu gewährleisten.

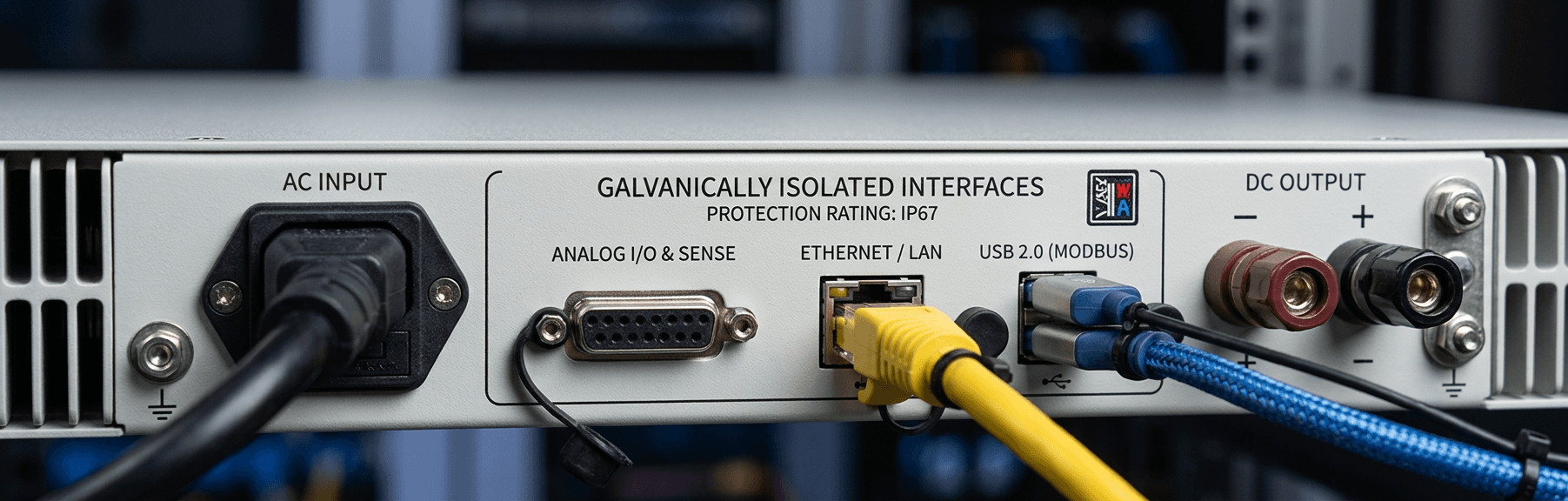

Es fungiert als hochleistungsfähiges dc power supply with ethernet und USB-Digitalschnittstellen und unterstützt die Industriestandard-Protokolle SCPI und ModBus RTU. Für ältere oder spezialisierte Setups verfügt es auch über eine analoge Schnittstelle (15-poliger D-Sub, 0…5V/0…10V Signale zum Einstellen und Überwachen). Während USB und Ethernet Standard sind, können Umgebungen, die ein GPIB programmable power supply erfordern, häufig optionale Schnittstellenmodule integrieren.
Darüber hinaus ist es vollständig kompatibel mit LabView VIs für kundenspezifische Anwendungen und enthält die Software „EA Power Control“ für Windows, die die Verwaltung mehrerer Geräte ermöglicht. Zur Leistungsskalierung unterstützt es Remote Sensing und Parallelbetrieb über einen Share Bus.
Entdecken Sie unser gesamtes Sortiment an programmierbaren Labornetzgeräten, um genau die Schnittstellenoptionen zu finden, die Ihr System benötigt.
Hauptanwendungen für ATE und Produktion
Die Vielseitigkeit des EA-PS 9080-50 1U macht es für verschiedene Phasen des Produktlebenszyklus geeignet:
- Automated Test Equipment (ATE): Seine 1HE-Größe und SCPI-Kompatibilität machen es zum perfekten ATE power supply für das Testen von Automobilkomponenten, Luft- und Raumfahrtelektronik sowie Halbleiterbauelementen.
- F&E und Prototyping: Obwohl es rackmontierbar ist, machen seine präzise Steuerung und das klare LCD es zu einem hervorragenden Hochleistungs-benchtop dc power supply für die Laborvalidierung. Für dedizierte Desktop-Modelle ziehen Sie die EA-PSI 9000 DT Serie in Betracht.
- Produktionslinien: Die Bedienfeldsperre in Kombination mit robusten OVP/OCP-Schutzfunktionen und hohem Wirkungsgrad gewährleistet einen zuverlässigen 24/7-Betrieb als production line power supply.
RFQ-Checkliste für den Einkauf
Bei der Beschaffung eines Programmierbares Netzteil für Ihre Einrichtung sollten Beschaffungsteams und Ingenieure die folgende Checkliste abstimmen, um einen reibungslosen RFQ-Prozess zu gewährleisten:
- Spannungs- & Strombereich: Deckt das Autoranging-Profil alle Ihre DUT-Anforderungen ab?
- Formfaktor: Benötigen Sie ein 1U rack mount oder ein größeres 4U programmable DC power supply für höhere Leistungen?
- Netzkompatibilität: Überprüfen Sie Ihren AC-Eingang. Denken Sie daran, dass das EA-PS 9080-50 unter 150V AC auf 1000W abregelt.
- Steuerschnittstellen: Geben Sie an, ob Sie Ethernet, USB, Analog oder ein spezifisches GPIB programmable power supply Modul benötigen.
- Konformität: Stellen Sie sicher, dass das Gerät Ihren regionalen Standards entspricht. Das EA-PS 9080-50 erfüllt EN 60950, EN 61326 und EN 55022 Klasse B.
Häufig gestellte Fragen (FAQ)
1. Was ist der Hauptvorteil eines Autoranging-Netzteils?
Autoranging ermöglicht es dem Netzteil, die volle Ausgangsleistung über einen weiten Bereich von Spannungs- und Stromkombinationen zu liefern, im Gegensatz zu Netzteilen mit Rechteckkennlinie, die die volle Leistung nur bei maximaler Spannung und maximalem Strom liefern. Dies reduziert den Bedarf an mehreren Netzteilen.
2. Kann das EA-PS 9080-50 1U über ein Netzwerk gesteuert werden?
Ja, es ist ein dc power supply with ethernet und USB-Schnittstellen, das SCPI- und ModBus RTU-Protokolle für eine einfache Integration in vernetzte ATE-Systeme unterstützt.
3. Ist dieses Gerät für 110V AC-Netze geeignet?
Ja, es verfügt über aktive PFC und arbeitet mit 100…264V AC-Netzen. Bitte beachten Sie jedoch, dass die Ausgangsleistung von 1500W auf 1000W abregelt (Derating), wenn der AC-Eingang unter 150V liegt.
4. Wie schützt das Gerät empfindliche Prüflinge (DUTs)?
Es umfasst umfassende, galvanisch getrennte Schutzfunktionen wie Überspannungsschutz (OVP), Überstromsschutz (OCP), Überleistungsschutz (OPP) und Übertemperaturschutz (OTP), die den DC-Ausgang sofort abschalten, wenn Schwellenwerte überschritten werden.
5. Kann ich dies als Tischgerät verwenden?
Obwohl es als rack mount power supply optimiert ist, machen sein klares LCD, die Drehknöpfe und die präzise manuelle Steuerung es perfekt für den F&E-Einsatz auf dem Prüfstand geeignet. Für dedizierte Desktop-Designs entdecken Sie unsere Desktop Programmable DC Power Supplies.
