Von der Kaffeemaschine bis zum Smart-TV: Die Rolle der Leiterplattenprüfung in der Alltagselektronik

Stellen Sie sich vor, Ihre morgendliche Kaffeemaschine brüht nicht auf, Ihr Smart-TV friert mitten in der Sendung ein oder Ihre Waschmaschine stoppt plötzlich mitten im Programm. Frustrierend, nicht wahr? Diese alltäglichen Elektrogeräte sind auf eine winzige, aber entscheidende Komponente angewiesen – die Leiterplatte (PCB). Da unsere Haushalte immer mehr intelligente Geräte beherbergen, ist die Nachfrage nach zuverlässigen, leistungsstarken Leiterplatten enorm gestiegen. Hinter jeder zuverlässigen Leiterplatte steckt ein strenger Testprozess, und das Herzstück dieses Prozesses ist der Needle Test Adapter. Dieser Artikel untersucht, wie diese Adapter sicherstellen, dass das „Gehirn“ unserer Geräte einwandfrei funktioniert – von der Kaffeemaschine bis zum Smart-TV.

Wichtigste Erkenntnisse

• Needle Test Adapter bieten während der Prüfung die notwendige mechanische Unterstützung und den elektrischen Kontakt für Leiterplatten und ermöglichen so eine genaue Funktionsprüfung und Fehlersuche.
• Kundenspezifische Needle Test Adapter sind in Materialien wie Bakelit und Aluminiumprofilen erhältlich, wobei die Präzisions-Presspassungstechnologie zuverlässige Verbindungen gewährleistet.
• Standardgrößen wie BJ9900074 und BJ9900075 bieten vielseitige Optionen für verschiedene Leiterplattenabmessungen und Prüfanforderungen.
• Diese Adapter sind integraler Bestandteil der elektrischen Prüfung, Funktionsprüfung und Fehlersuche von Leiterplatten in der Alltagselektronik, von Kaffeemaschinen bis hin zu Smart-TVs.
• Das weitere Umfeld umfasst PCB-Testvorrichtungen, Leiterplatten-Testvorrichtungen, ICT-Testvorrichtungen, Bett–von–Nägeln-Tester und automatisierte Prüfmaschinen, die alle auf präzise Needle Test Adapter angewiesen sind.

1. Die Allgegenwart von Leiterplatten im modernen Leben

Von dem Moment an, in dem uns der Wecker weckt, bis zum nächtlichen Streaming auf unserem Smart-TV interagieren wir mit Dutzenden von Geräten, die Leiterplatten enthalten. Eine Leiterplatte ist die Grundlage fast aller elektronischen Geräte; sie trägt die Komponenten mechanisch und verbindet sie elektrisch über Leiterbahnen, Pads und andere Strukturen. In einer Kaffeemaschine steuert die Leiterplatte das Heizelement, die Pumpe und den Timer. In einem Smart-TV verarbeitet sie Signale, steuert das Display und verwaltet die Konnektivität. Sogar unsere Kühlschränke, Thermostate und Fitness-Tracker sind auf Leiterplatten angewiesen. Mit dieser Verbreitung wächst der entscheidende Bedarf an Zuverlässigkeit – niemand möchte ein fehlerhaftes Gerät. Hier wird die Technologie der PCB-Test-Needle-Test-Adapter unverzichtbar.

2. Warum Leiterplattenprüfung wichtig ist

Leiterplatten werden in komplexen Prozessen mit mehreren Lagen, feinen Leiterbahnen und winzigen Bauteilen hergestellt. Defekte können durch Lötprobleme, fehlerhafte Bauteilplatzierung oder Materialfehler entstehen. Ohne gründliche Prüfung könnten diese Mängel zu Produktausfällen im Feld führen, was kostspielige Rückrufaktionen, Garantieansprüche und Imageschäden zur Folge hätte. Die Prüfung stellt sicher, dass jede Leiterplatte den Konstruktionsspezifikationen entspricht und unter den erwarteten Bedingungen korrekt funktioniert. Der Prüfprozess umfasst in der Regel:

• Elektrische Prüfung: Überprüfung von Durchgang, Isolierung und korrekten Bauteilwerten.
• Funktionsprüfung: Sicherstellung, dass die Platine ihre vorgesehenen Aufgaben erfüllt.
• Fehlersuche: Identifizierung und Diagnose von Fehlern, wenn sie auftreten.

Um diese Tests durchzuführen, muss die Leiterplatte sicher gehalten und mit dem Prüfgerät verbunden werden. Hier kommen Prüfadapter ins Spiel. Eine PCB-Testvorrichtung oder Leiterplatten-Testvorrichtung stellt eine mechanische Schnittstelle zwischen der Leiterplatte und dem Prüfgerät her. Unter diesen sticht der Needle Test Adapter als vielseitige und zuverlässige Lösung hervor.

3. Den Needle Test Adapter verstehen

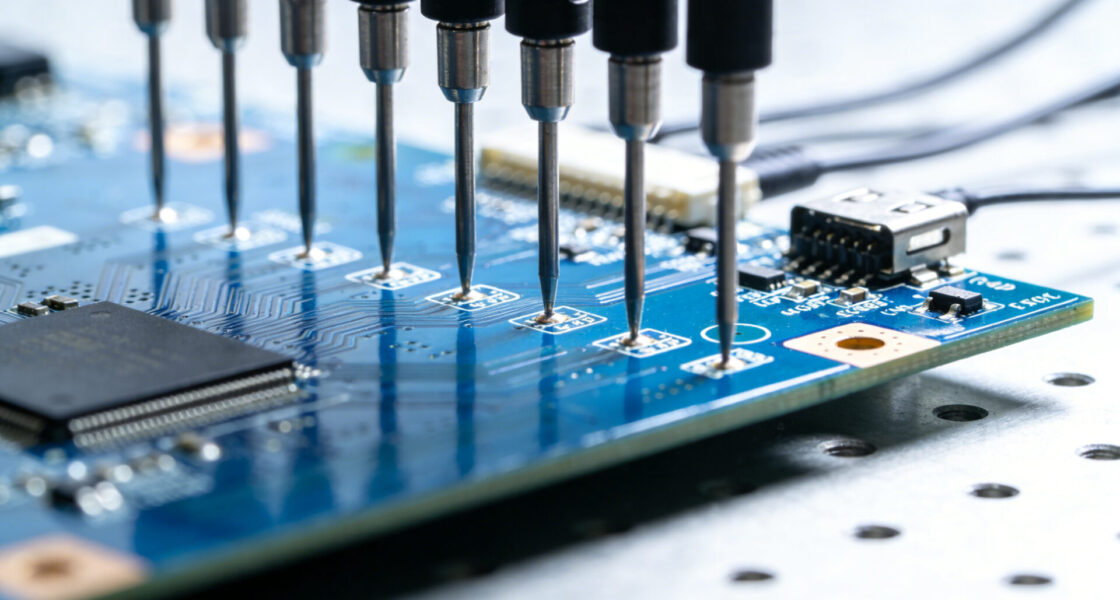

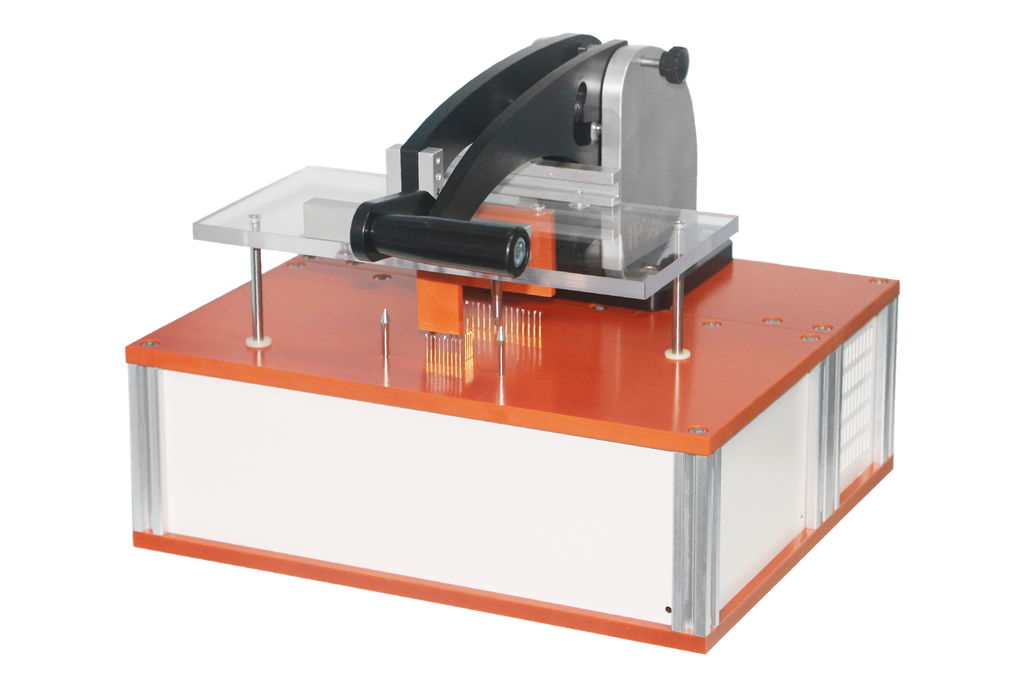

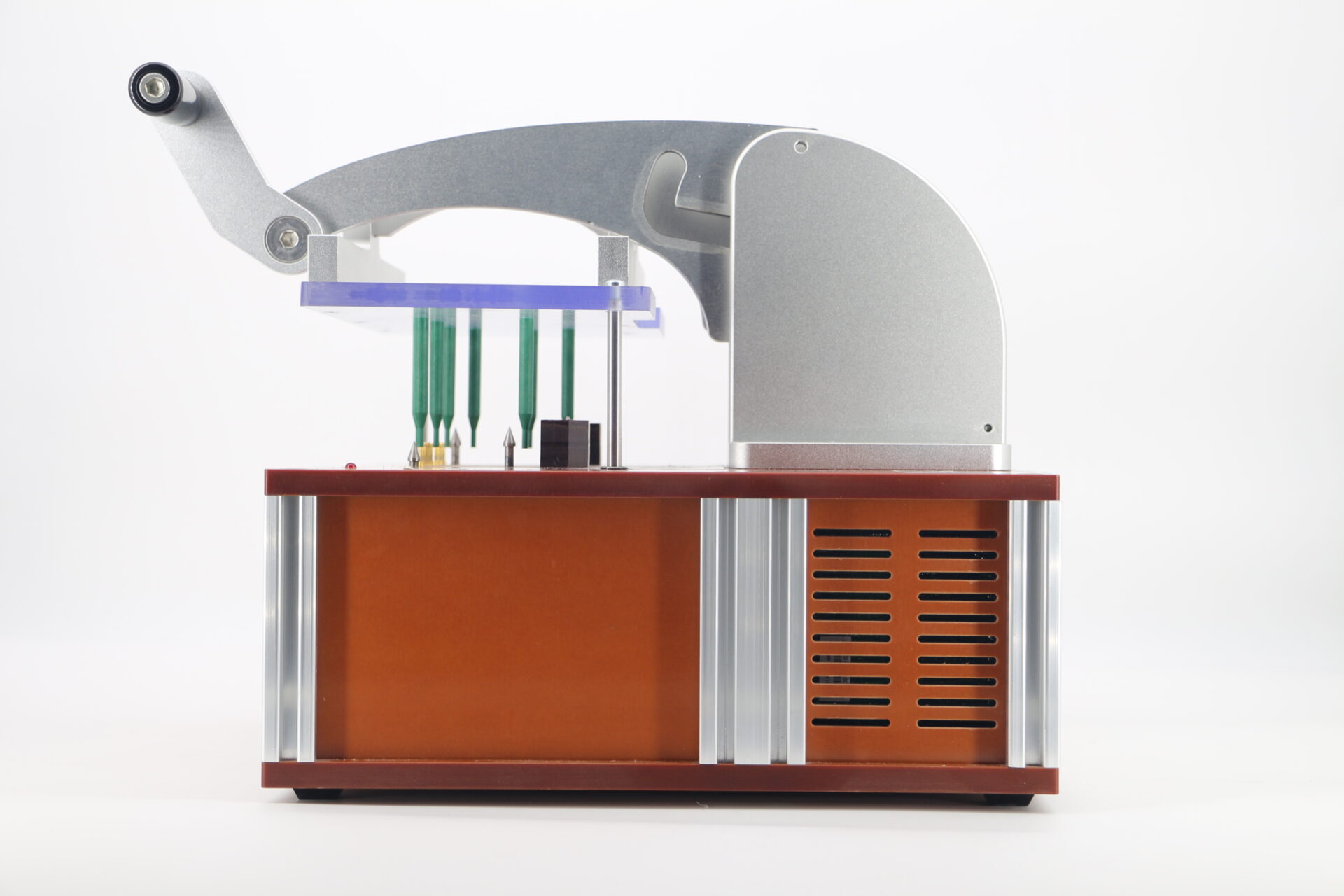

Ein Needle Test Adapter, manchmal auch als „Bett–von–Nägeln“-Vorrichtung bezeichnet, verwendet eine Anordnung von federbelasteten Stiften (Nadeln), die Kontakt mit den Testpunkten auf der Leiterplatte herstellen. Diese Stifte sind präzise positioniert, um dem Layout der Platine zu entsprechen, und gewährleisten einen zuverlässigen elektrischen Kontakt, ohne die Platine zu beschädigen. Der Adapter bietet mechanische Unterstützung, stabilisiert die Leiterplatte während des Tests und ermöglicht wiederholbare Messungen.

4. Hauptmerkmale von Needle Test Adaptern

Moderne Needle Test Adapter bieten eine Reihe von Merkmalen, die sie für verschiedene Anwendungen geeignet machen, von der Prototypenprüfung bis zur Serienproduktion. Im Folgenden sind die wichtigsten Eigenschaften aufgeführt:

Hauptmerkmale

• Kundenspezifischer Needle Test Adapter: Jedes Leiterplattendesign ist einzigartig, mit unterschiedlichen Layouts, Bauhöhen und Testpunktpositionen. Ein kundenspezifischer Needle Test Adapter kann genau auf die zu prüfende Platine zugeschnitten werden. Hersteller können Stiftpositionen, Anzahl der Stifte und sogar die physischen Abmessungen des Adapters an verschiedene Leiterplattengrößen anpassen. Diese Flexibilität ist für Unternehmen unerlässlich, die mehrere Produktlinien herstellen oder ihre Designs häufig aktualisieren.
• Needle Test Adapter aus Bakelit: Bakelit, ein Phenolharz, ist aufgrund seiner hervorragenden elektrischen Isolierung, mechanischen Festigkeit und Dimensionsstabilität eine beliebte Wahl für das Grundmaterial von Testadaptern. Ein Needle Test Adapter aus Bakelit bietet eine stabile Plattform, die auch bei wiederholtem Gebrauch Verformungen widersteht und so für dauerhafte Genauigkeit sorgt. Bakelit hält zudem den Temperaturen beim Löten und Testen stand und ist daher ideal für den Einsatz in der Produktion.
• Needle Test Adapter mit Aluminiumprofilen: Für größere Leiterplatten oder Anwendungen, die eine erhöhte Steifigkeit erfordern, werden bei Designs mit Aluminiumprofilen Aluminiumrahmen oder -stützen integriert. Aluminium bietet ein hohes Festigkeits-Gewichts-Verhältnis, reduziert das Gesamtgewicht der Vorrichtung und erhält gleichzeitig die Stabilität. Diese Profile können präzise bearbeitet und eloxiert werden, was zur Langlebigkeit des Adapters beiträgt.
• Präzisions-Presspassungs-Needle-Test-Adapter: Die Verbindung zwischen den Teststiften und dem Adapterkörper ist entscheidend. Ein Präzisions-Presspassungs-Needle-Test-Adapter verwendet Stifte, die in präzise gebohrte Löcher gepresst werden, wodurch ein sicherer Presssitz entsteht. Diese Methode stellt sicher, dass die Stifte auch nach Tausenden von Testzyklen fest an ihrem Platz bleiben und einen gleichbleibenden Kontaktdruck und eine gleichbleibende elektrische Leistung gewährleisten. Die Presspassungstechnologie macht das Löten überflüssig und vereinfacht Montage und Austausch.

5. Anwendungen in der Leiterplattenprüfung

5.1 Elektrische Prüfung mit Needle Test Adapter

Bei der Verwendung eines Needle Test Adapters für die elektrische Prüfung verbindet der Adapter die Leiterplatte mit einem Analyzer, der Kurzschlüsse, Unterbrechungen, Widerstände, Kapazitäten und andere elektrische Parameter überprüft. Dadurch wird sichergestellt, dass die unbestückte Platine (vor der Bauteilmontage) oder die bestückte Platine den Konstruktionsspezifikationen entspricht. In der Steuerplatine einer Kaffeemaschine wird beispielsweise durch elektrische Prüfung verifiziert, dass die Stromversorgungsleiterbahnen den erforderlichen Strom ohne Überhitzung führen können.

5.2 Funktionsprüfung mit Needle Test Adapter

Aufbauten mit Needle Test Adaptern für die Funktionsprüfung simulieren die tatsächliche Betriebsumgebung der Leiterplatte. Es wird Spannung angelegt, Signale werden eingespeist und die Ausgänge werden überwacht, um zu bestätigen, dass die Platine ihre vorgesehenen Funktionen erfüllt. Bei der Hauptplatine eines Smart-TVs könnte die Funktionsprüfung die Überprüfung der Videoverarbeitung, des Audioausgangs und der Netzwerkkonnektivität umfassen. Der Adapter stellt die notwendigen Verbindungen her und hält die Platine sicher an Ort und Stelle.

5.3 Fehlersuche mit Needle Test Adapter

Wenn eine Leiterplatte die Funktionstests nicht besteht, müssen Ingenieure den Fehler schnell eingrenzen. Ein Needle Test Adapter für die Fehlersuche ermöglicht den Zugang zu Testpunkten, so dass Signale mit Oszilloskopen oder Logikanalysatoren abgegriffen und gemessen werden können. Das Design des Adapters umfasst oft beschriftete Testpunkte oder eingebaute Führungen für Prüfspitzen, um die Diagnose zu beschleunigen.

6. Needle Test Adapter in Standardgröße: Modelle BJ9900074 und BJ9900075

Um den Auswahlprozess zu vereinfachen, bieten Hersteller Standardgrößen an, die gängige Leiterplattenabmessungen abdecken. Der BJ9900074 Needle Test Adapter und der BJ9900075 Needle Test Adapter sind zwei beliebte Modelle. Beide sind Optionen für Needle Test Adapter in Standardgröße, die für eine Vielzahl von Platinen ausgelegt sind und eine zuverlässige Leistung bieten.

• BJ9900074: Geeignet für kleine bis mittlere Leiterplatten bis 150 mm x 150 mm. Er verfügt über eine Bakelitbasis und ein Raster von 100 Pressfit-Stiften.
• BJ9900075: Konzipiert für größere Platinen bis 300 mm x 250 mm, mit einem Aluminiumprofilrahmen für zusätzliche Steifigkeit und bis zu 200 Stiften.

Diese Standardmodelle werden häufig in PCB-Testvorrichtungen verwendet, wo sie als Kernstück der Schnittstelle zwischen der Leiterplatte und dem Testsystem dienen.

7. Das große Ganze: Leiterplatten-Testvorrichtungen und -Ausrüstung

Ein Needle Test Adapter ist nur eine Komponente einer vollständigen Testlösung. Er wird typischerweise in eine größere PCB-Testvorrichtung oder Leiterplatten-Testvorrichtung integriert, die eine Grundplatte, Führungsschienen und pneumatische oder manuelle Betätigungsmechanismen umfassen kann. Diese Vorrichtungen halten die Leiterplatte an Ort und Stelle und bringen die Stifte des Adapters in Kontakt mit der Platine. Je nach Anwendung können Sie auf Folgendes stoßen:

• PCBA-Testvorrichtung: Konzipiert für bestückte Platinen (PCBAs).
• Funktionstestvorrichtungen: Verwendet für die End‑of‑Line-Funktionsprüfung.
• ICT-Testvorrichtung (In‑Circuit-Testvorrichtung): Spezialisiert auf die Prüfung einzelner Bauteile auf einer bestückten Platine.
• Bett–von–Nägeln-Testvorrichtung: Ein klassischer Begriff für Vorrichtungen mit federbelasteten Stiften.
• Bett–von–Nägeln-Tester: Das komplette System, das die Vorrichtung und die Messelektronik umfasst.
• In‑Circuit-Testvorrichtung: Ein anderer Name für ICT-Vorrichtungen.
• x‑Vorrichtung: Ein spezifischer Vorrichtungstyp (bezieht sich oft auf eine kreuzförmige Stützstruktur).

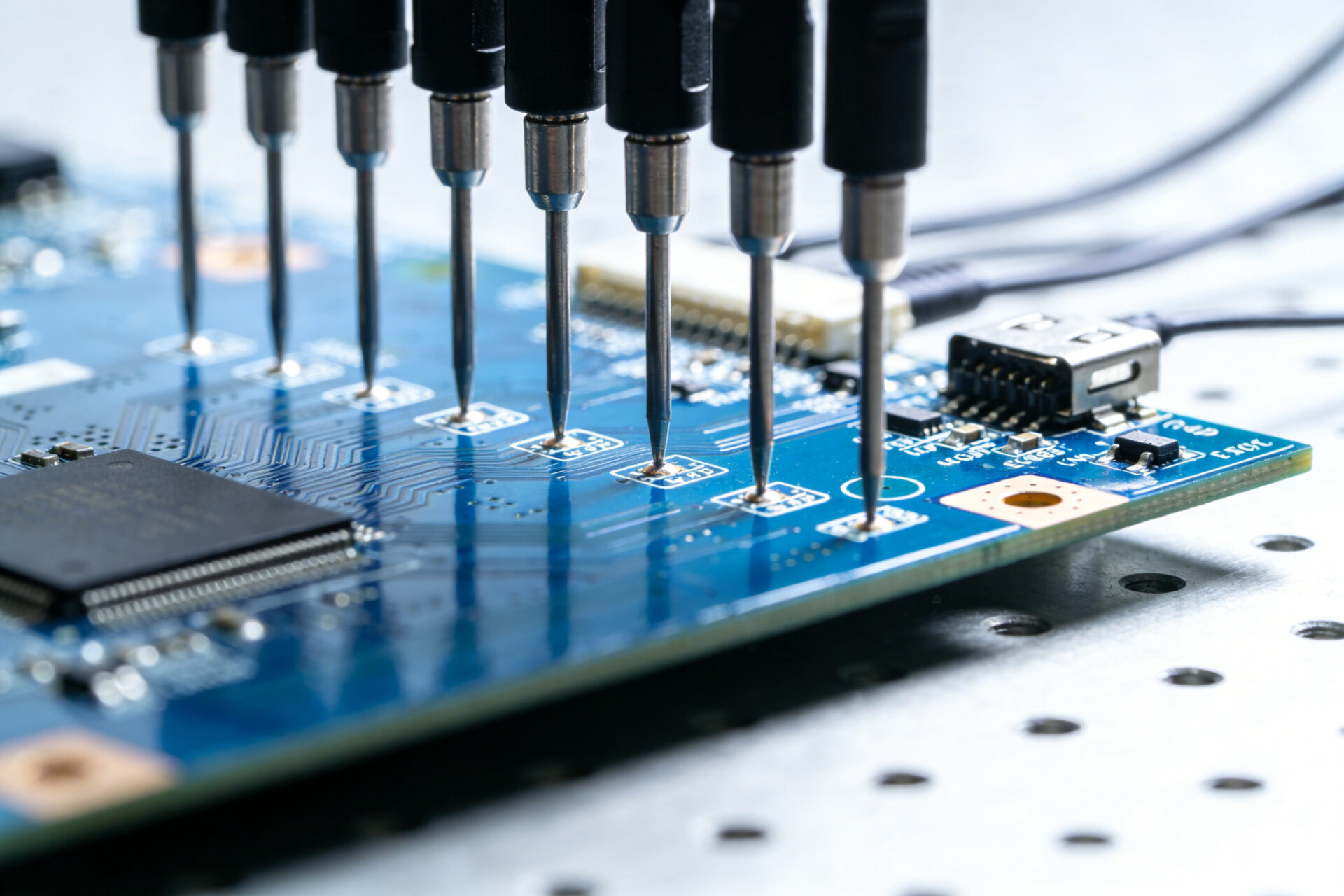

Über die Vorrichtungen hinaus gibt es eine breite Palette von PCB-Prüfgeräten, die mit Needle Test Adaptern zusammenarbeiten. Dazu gehören automatisierte PCB-Prüfmaschinen, die Hunderte von Platinen pro Stunde testen können, sowie Tischgeräte für den Einsatz in der Kleinserienfertigung oder in der Forschung und Entwicklung. Ein PCB-Testkit kann eine einfache Vorrichtung, einen Adapter und Kabel für Entwicklungsingenieure umfassen. Für umfassende Tests wird ein Leiterplatten-Tester (wie ein Flying‑Probe‑Tester oder ein ICT‑System) eingesetzt. Darüber hinaus gibt es PCB-Testvorrichtungen in vielen Formen, einschließlich solcher, die für spezifische Platinentypen entwickelt wurden.

8. Kundenspezifische Testvorrichtungen und Designüberlegungen

Während Standardadapter wie BJ9900074 und BJ9900075 viele Anforderungen abdecken, erfordern einige Anwendungen maßgeschneiderte Lösungen. Kundenspezifische Testvorrichtungen werden von Grund auf neu entwickelt, um ungewöhnliche Platinenformen, hohe Bauformen oder spezielle Prüfanforderungen zu berücksichtigen. Das Design von PCB-Testvorrichtungen erfordert eine sorgfältige Abwägung von:

• Stiftanordnung: Ausrichtung an den Testpunkten auf der Leiterplatte.
• Mechanische Unterstützung: Verhinderung des Durchbiegens der Platine während des Tests.
• Zugänglichkeit: Ermöglicht Bedienern oder Robotern ein einfaches Platzieren und Entnehmen der Platinen.
• Haltbarkeit: Beständigkeit gegen Tausende von Testzyklen.

Konstrukteure verwenden oft CAD-Software, um die Vorrichtung zu modellieren und die Kontaktkräfte der Stifte zu simulieren. Sobald das Design abgeschlossen ist, wird die Vorrichtung mit Präzisionsbearbeitungs- und Montagetechniken gefertigt. Eine kundenspezifische Testvorrichtung kann mehrere Needle Test Adapter für Platinen mit komplexen Layouts enthalten. Der Begriff PCB-Testvorrichtungen umfasst sowohl Standard- als auch kundenspezifische Designs.

9. Fallstudien: Von der Kaffeemaschine zum Smart-TV

9.1 Steuerplatine einer Kaffeemaschine

Ein führender Hersteller von Haushaltsgeräten produziert eine Reihe von Espressomaschinen. Die Steuerplatine verwaltet die Wassertemperatur, den Pumpendruck und die Benutzeroberfläche. Während der Produktion wird jede Platine einer elektrischen Prüfung mit einem speziell für das Layout der Platine angepassten Needle Test Adapter unterzogen. Der Adapter prüft die ordnungsgemäße Stromverteilung, die Sensor-Eingänge und die Funktionalität des Mikrocontrollers. Nach der Montage wird mit demselben Adapter ein Funktionstest durchgeführt, der bestätigt, dass die Platine einen vollständigen Brühzyklus ausführen kann. Diese rigorose Prüfung stellt sicher, dass jede Maschine gleichbleibenden Espresso ohne Ausfälle liefert.

9.2 Hauptplatine eines Smart-TVs

Die Hauptplatine eines Smart-TVs enthält Prozessoren, Speicher und Schnittstellenschaltungen. Aufgrund der Komplexität werden Funktionstestvorrichtungen mit Needle Test Adaptern eingesetzt, um die reale Nutzung zu simulieren. Der Adapter verbindet sich mit Videoeingängen, Audioausgängen, HDMI-Anschlüssen und Netzwerkschnittstellen. Ein Testskript durchläuft verschiedene Funktionen: Videostreaming, Lautstärkeanpassung, Umschalten der Eingänge. Jede Abweichung löst eine Diagnoseroutine aus, bei der derselbe Adapter für Aufgaben der Fehlersuche verwendet wird. Dieser Prozess garantiert, dass der Fernseher einwandfrei funktioniert, wenn er im Wohnzimmer des Verbrauchers ankommt. In diesem Zusammenhang wird ein PCBA-Test durchgeführt, um die bestückte Platine zu validieren.

10. Vorteile der Verwendung von Needle Test Adaptern

• Zuverlässigkeit: Federbelastete Stifte sorgen für einen gleichbleibenden Kontaktdruck und reduzieren Fehlausfälle.
• Geschwindigkeit: Der gleichzeitige Kontakt mit vielen Testpunkten ermöglicht schnelle Tests.
• Zerstörungsfrei: Der sanfte Stiftkontakt beschädigt weder Leiterplattenpads noch Bauteile.
• Flexibilität:Kundenspezifische und Standardoptionen passen zu verschiedenen Produktionsvolumina.
• Kosteneffizienz: Wiederverwendbare Adapter senken die Testkosten pro Einheit.

11. Den richtigen Needle Test Adapter auswählen

Bei der Auswahl eines Needle Test Adapters für Ihre Anwendung sollten Sie Folgendes beachten:

• Leiterplattengröße und -dicke: Stellen Sie sicher, dass die Abmessungen des Adapters zu Ihrer Platine passen.
• Anzahl und Teilung der Testpunkte: Das Stiftraster muss mit dem Layout Ihrer Platine übereinstimmen.
• Materialanforderungen: Bakelit für Isolierung, Aluminium für Steifigkeit.
• Umgebungsfaktoren: Temperatur, Luftfeuchtigkeit und mögliche Verunreinigungen.
• Integration mit vorhandener Ausrüstung: Kompatibilität mit Ihrem Testsystem und Ihrer Software.

Viele Anbieter bieten Beratungsdienste an, um Ihnen bei der Auswahl oder dem Design der optimalen kundenspezifischen Testvorrichtung und des Adapters zu helfen. Wenn Sie Optionen für PCB-Testkits in Betracht ziehen, stellen Sie sicher, dass sie den erforderlichen Needle Test Adapter enthalten. Prüfen Sie auch die Kompatibilität mit automatisierten PCB-Prüfmaschinen, wenn Sie eine Skalierung der Produktion planen.

12. Zukünftige Trends in der Leiterplattenprüfung

Da die Elektronik immer komplexer wird, entwickeln sich auch die Prüfmethoden weiter. Wir beobachten eine zunehmende Einführung der automatisierten optischen Inspektion (AOI) und der Röntgeninspektion neben der elektrischen Prüfung. Dennoch bleibt der Needle Test Adapter das Herzstück der Funktions- und In‑Circuit-Prüfung. Zu den Innovationen gehören:

• Verwendung fortschrittlicher Materialien für noch höhere Haltbarkeit.

Mit dem Aufkommen des Internets der Dinge (IoT) und intelligenter Haushaltsgeräte wird die Nachfrage nach zuverlässigen Leiterplatten weiter steigen, wodurch die Rolle der PCB-Test-Needle-Test-Adapter-Technologie wichtiger denn je wird. Die Entwicklung von PCB-Prüfgeräten wird die Integration von Needle Test Adaptern mit fortschrittlichen Diagnosemethoden fortsetzen.

Fazit

Von der einfachen Kaffeemaschine, die unseren Tag beginnt, bis zum hochentwickelten Smart-TV, der uns abends unterhält – jedes elektronische Gerät ist auf eine ordnungsgemäß funktionierende Leiterplatte angewiesen. Dass dieses „Gehirn“ fehlerfrei arbeitet, erfordert eine sorgfältige Prüfung. Needle Test Adapter mit ihren anpassbaren Designs, robusten Materialien wie Bakelit und Aluminiumprofilen und ihrer Präzisions-Presspassung bieten die zuverlässige Schnittstelle, die für elektrische Prüfungen, Funktionsprüfungen und Fehlersuche benötigt wird. Ob Sie sich für ein Standardmodell wie BJ9900074 oder BJ9900075 entscheiden oder für eine vollständig kundenspezifische Testvorrichtung – der Needle Test Adapter ist ein unverzichtbares Werkzeug im Elektronikfertigungsprozess. Durch die Investition in hochwertige PCB-Prüfgeräte und -vorrichtungen können Hersteller Produkte liefern, die den hohen Erwartungen der heutigen Verbraucher entsprechen und sicherstellen, dass unser Alltag nicht durch elektronische Ausfälle unterbrochen wird.

Für weitere Informationen zur Auswahl des richtigen Needle Test Adapters für Ihre Anwendung oder um unser Sortiment an Standard- und kundenspezifischen Testvorrichtungen kennenzulernen, kontaktieren Sie unser Team von Ingenieursexperten. Wir sind hier, um Ihnen zu helfen, die Qualität und Zuverlässigkeit Ihrer Leiterplatten zu gewährleisten – einen Test nach dem anderen. Ob Sie einen Bett-von-Nägeln-Tester, eine ICT-Testvorrichtung oder eine komplette automatisierte PCB-Prüfmaschine benötigen, unsere Lösungen integrieren sich nahtlos in Ihre Produktionslinie. Entdecken Sie unsere PCB-Testkits und erfahren Sie, wie unsere Präzisionsadapter Ihre PCBA-Testprozesse verbessern. Vom Design der PCB-Testvorrichtung bis zur Auslieferung unterstützen wir Sie bei jedem Schritt.
