Wie lässt sich mit dem industriellen Gleichstromnetzteil TPS 3000W eine konstante Leistung und ein hohes dynamisches Ansprechverhalten für Faserlaserschneidköpfe gewährleisten?

1. Die Laserschneid-Herausforderung: Konstantleistung und dynamisches Verhalten

Das Faserlaserschneiden hat sich zur dominierenden Technologie für die Präzisionsblechbearbeitung entwickelt und bietet im Vergleich zu CO₂-Lasern überlegene Schnittqualität, höhere Geschwindigkeit und niedrigere Betriebskosten. Im Zentrum jedes Faserlaserschneidsystems steht der Schneidkopf – eine Präzisionsbaugruppe, die den Laserstrahl fokussiert, das Stützgas zuführt und die Fokushöhe über dem Werkstück hält.

Der Schneidkopf enthält mehrere elektronische und optoelektronische Komponenten, die eine stabile Gleichstromversorgung benötigen:

• Laserdiodentreiber für die Pumpquelle des Faserlasers
• Fokus- und Kollimatorlinsenaktuatoren zur Strahlsteuerung
• Abstandssensoren und kapazitive Sensoren zur Spaltregelung
• Motorisierte Zoom- und Fokuseinstellung für verschiedene Materialdicken
• Gasflusssteuerventile zur Stützgasregelung

Für Systemintegratoren und Elektroingenieure stellt die Stromversorgung dieser Komponenten eine grundlegende Herausforderung dar: Konstantleistung muss über verschiedene Lastbedingungen aufrechterhalten werden, und das Netzteil muss auf schnelle Laständerungen reagieren, die durch den gepulsten Laserbetrieb und die dynamischen Schneidkopfbewegungen verursacht werden.

Ein herkömmliches Netzteil mit fester Spannungs-Strom-Charakteristik kann die volle Nennleistung nicht über den erforderlichen Spannungsbereich liefern. Wenn der Schneidkopf bei niedriger Spannung hohen Strom benötigt – oder umgekehrt – muss das Netzteil dies ohne Leistungsreduzierung bereitstellen können. Hier wird die Auto-Ranging-Konstantleistungstechnologie für 3000W power supply für Laser unerlässlich.

TPS Elektronik vertreibt das EA-PSI 10360-30 2U als Teil seines programmierbaren Netzteil-Portfolios und unterstützt damit Laserschneidanwendungen in den USA und Deutschland.

Das 3000W power supply-Sortiment entdecken →

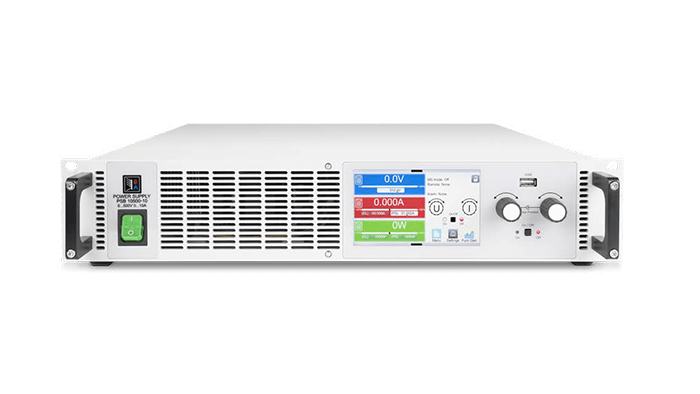

2. Produktübersicht: EA-PSI 10360-30 2U 3000W Power Supply

Das EA-PSI 10360-30 2U ist ein mikroprozessorgesteuertes programmierbares DC-Netzteil der EA-PSI-10000-Serie, hergestellt von EA Elektro-Automatik und vertrieben durch TPS. Es liefert 0–360V DC-Ausgangsspannung, 0–30A DC-Ausgangsstrom und bis zu 3000W Ausgangsleistung (bei 110–127V AC-Eingang auf 1500W reduziert).

Wichtige Merkmale für Faserlaserschneidkopf-Anwendungen:

• Weiter AC-Eingangsbereich: 90–264V AC mit aktivem PFC (PF > 0,99) für den weltweiten Einsatz – volle 3000W Ausgangsleistung erfordern 180–264V AC-Eingang; bei Spannungen unter 180V AC erfolgt eine Leistungsreduzierung
• Hoher Wirkungsgrad: Bis zu 94,5 % reduziert Energieverbrauch und Wärmeentwicklung in Produktionsumgebungen
• Auto-Ranging-Ausgang: CV/CC/CP/CR vier Betriebsmodi für flexible Leistungsabgabe
• Extrem niedrige Ausgangsrestwelligkeit: 30mV eff Spannungsrestwelligkeit (500mV SS) für saubere Gleichspannung
• Schnelles Einschwingverhalten: Spannungsanstiegs-/Abfallzeit ≤20ms, Stromanstiegs-/Abfallzeit ≤10ms
• Integrierter Funktionsgenerator: Sinus, Dreieck, Rechteck, Trapez, DIN 40839, beliebige Wellenformen und spezielle PV/FC-Simulationsmodi
• Umfassende Schnittstellen: USB-Host/Gerät, Ethernet, Analog (DB15) mit optionalen digitalen Modulen (CAN, Profibus, Profinet, ModBus TCP, EtherCAT, RS232)
• Robuste Isolation: 3750Vrms zwischen AC-Eingang und DC-Ausgang für Sicherheit
• 19-Zoll-Rack-Montage: 2U Bauhöhe mit Front-to-Rear-Kühlung

Die 3000W power supply für Laser profitiert erheblich vom 5-Zoll-TFT-Touchscreen und den zwei Drehgebern, die eine intuitive Bedienung und schnelle Parametereinstellung ermöglichen – entscheidend beim Wechsel zwischen verschiedenen Schneidmaterialien und -dicken.

Für CNC-Faserlaser-Stromversorgungen bietet das EA-PSI 10360-30 2U die Präzision und Programmierbarkeit, die Ingenieure für Entwicklungs- und Produktionsumgebungen benötigen.

3. Konstantleistungs-Auto-Ranging für Faserlaserschneidköpfe

Das herausragende Merkmal des EA-PSI 10360-30 2U für Faserlasermaschinen mit 3000W ist seine Auto-Ranging-Konstantleistungsausgangsstufe. Im Gegensatz zu herkömmlichen Netzteilen mit fester Spannungs-Strom-Rechteckcharakteristik ermöglicht die Auto-Ranging-Technologie dem Netzteil, die volle Nennleistung über einen weiten Bereich von Spannungs- und Stromkombinationen zu liefern.

Für ein 3000W power supply mit Auto-Ranging bedeutet dies:

• Bei 360V kann das Netzteil bis zu 8,3A (3000W) liefern
• Bei 180V kann das Netzteil bis zu 16,7A (3000W) liefern
• Bei 100V kann das Netzteil bis zu 30A (3000W – begrenzt durch Strom) liefern

Diese Flexibilität ist für Faserlaser-DC-Stromversorgungen von unschätzbarem Wert, bei denen die Schneidkopflast erheblich variiert, abhängig von:

• Materialart: Stahl, Aluminium, Edelstahl und Kupfer haben unterschiedliche Reflexions- und Absorptionseigenschaften
• Materialdicke: Dickere Materialien erfordern höhere Laserleistung und andere Spannungs-/Stromkombinationen
• Schneidgeschwindigkeit: Schnelleres Schneiden erfordert unterschiedliche Leistungsprofile
• Impuls- vs. Dauerstrichbetrieb: Der Impulsbetrieb erfordert schnelle Leistungsänderungen

Die Auto-Ranging-Fähigkeit bedeutet, dass ein einziges Netzteil für mehrere Schneidkopfkonfigurationen und Materialarten verwendet werden kann, wodurch die Anzahl der benötigten Netzteile in der Produktionsumgebung reduziert wird. Für industrielle Laser-3000W-Stromversorgungen führt dies zu geringeren Investitionsausgaben und vereinfachter Lagerhaltung.

Für Schneidkopftreiber mit 3000W unterstützt der Auto-Ranging-Ausgang die vier Betriebsmodi: Konstantspannung (CV), Konstantstrom (CC), Konstantleistung (CP) und Konstantwiderstand (CR) – und ist damit für eine Vielzahl von Laserschneidszenarien geeignet.

Das gesamte programmierbare Netzteil-Sortiment anzeigen →

4. Hohe dynamische Antwort für den gepulsten Laserbetrieb

Moderne Faserlaserschneidsysteme setzen zunehmend auf Impulsbetrieb, um eine überlegene Schnittqualität zu erzielen, insbesondere bei reflektierenden Materialien wie Aluminium und Kupfer. Der Impulsbetrieb erzeugt schnelle Änderungen des Leistungsbedarfs – der Laser schaltet mit Frequenzen von mehreren Kilohertz ein und aus, mit entsprechenden Stromänderungen im Netzteil.

Das EA-PSI 10360-30 2U bietet die hohe dynamische Antwort, die gepulste Laserschneid-Stromversorgungen erfordern:

• Spannungsanstiegs-/Abfallzeit ≤20ms: Schnelle Spannungsänderungen für den Impulsbetrieb
• Stromanstiegs-/Abfallzeit ≤10ms: Noch schnellere Stromantwort für Laserimpulsanforderungen
• Niedrige Ausgangskapazität: Minimiert Energiespeicherung, die zu Überschwingern während Impulsübergängen führen kann
• Schnelle Regelschleife: FPGA-gesteuerte Architektur mit hoher Bandbreite für präzise Regelung

Für hochdynamische 3000W-Anwendungen stellen diese Spezifikationen sicher, dass:

• Impuls-zu-Impuls-Konsistenz für gleichmäßige Schnittqualität erhalten bleibt
• Kein Überschwingen oder Unterschwingen während Impulsübergängen auftritt und Schnittfehler verhindert werden
• Stabiler Betrieb auch bei hohen Impulswiederholraten aufrechterhalten wird

Für Laserresonator-3000W-Stromversorgungen stellt das schnelle Einschwingverhalten sicher, dass der Laserresonator auch bei schnellen Leistungsänderungen stabile Spannung erhält und die Strahlqualität sowie die Schneidleistung erhalten bleiben.

Der integrierte Funktionsgenerator unterstützt die Erstellung beliebiger Wellenformen, sodass Ingenieure spezifische Impulsmuster simulieren und Schneidparameter für verschiedene Materialien optimieren können.

5. Präzisionsregelung und niedrige Restwelligkeit für Schnittqualität

Die Schnittqualität beim Faserlaserschneiden hängt von mehreren Faktoren ab, aber die Leistungsstabilität ist einer der kritischsten. Schwankungen der Ausgangsspannung oder des Ausgangsstroms können verursachen:

• Unregelmäßige Schnittbreite – die Kerfbreite variiert mit Leistungsschwankungen
• Schlackenbildung – überschüssiges geschmolzenes Material an der Schnittkante
• Oberflächenrauheit – schlechte Kantenqualität mit Nachbearbeitungsbedarf
• Schwankungen der Wärmeeinflusszone – inkonsistente metallurgische Eigenschaften

Das EA-PSI 10360-30 2U bietet die Präzision, die Präzisions-Laserschneid-DC-Anwendungen erfordern:

• CV-Lastregelung ≤0,05 % FS: Ausgangsspannung bleibt von Nullast bis Volllast stabil
• CC-Lastregelung ≤0,1 % FS: Ausgangsstrom bleibt unter variierenden Lastbedingungen stabil
• Leitungsregelung ≤0,01 % FS: Ausgang bleibt stabil, auch wenn die AC-Eingangsspannung schwankt
• 30mV eff Ausgangsrestwelligkeit: Extrem niedrige Restwelligkeit (500mV SS) sorgt für saubere Gleichspannung

Für Laserschneidkopftreiber mit 3000W stellen diese Regeleigenschaften sicher, dass der Schneidkopf unabhängig von Schwankungen des AC-Netzes oder Änderungen der Schnittlast stabile Spannung erhält.

Die Remote-Sensing-Funktion kompensiert Spannungsabfälle in Kabeln und Vorrichtungen und stellt sicher, dass die Spannung am Schneidkopf genau der programmierten entspricht – kritisch bei langen Kabelwegen oder wenn mehrere Schneidköpfe ein einziges Netzteil teilen.

6. Umfassender Schutz und industrielle Sicherheit

Industrielle Laserschneidausrüstung stellt eine erhebliche Kapitalinvestition dar, und der Schutz vor elektrischen Fehlern ist unerlässlich. Das EA-PSI 10360-30 2U verfügt über umfassende Schutzfunktionen:

• OVP (Überspannungsschutz): Schützt angeschlossene Lasten vor Spannungsausschlägen
• OCP (Überstromschutz): Verhindert Schäden durch übermäßige Stromaufnahme
• OPP (Überleistungsschutz): Schaltet den Ausgang ab, wenn die Leistung sichere Grenzen überschreitet
• OT (Übertemperaturschutz): Reduziert den Ausgang oder schaltet ab bei Überschreitung der Betriebstemperatur
• PF (Netzausfallschutz): Schützt vor AC-Eingangsausfällen
• SOVP (Sekundärer Überspannungsschutz): Zusätzliche Schutzebene für kritische Anwendungen (60V-Modelle)

Für industrielle Laser-3000W-Stromversorgungen sind diese Schutzfunktionen unerlässlich – Laserausrüstung stellt eine erhebliche Kapitalinvestition dar, und der Schutz vor elektrischen Fehlern verhindert kostspielige Schäden und Ausfallzeiten.

Das Gerät verfügt über eine robuste Isolation mit 3750Vrms zwischen AC-Eingang und DC-Ausgang und bietet damit eine zusätzliche Sicherheitsebene für Bediener und angeschlossene Geräte.

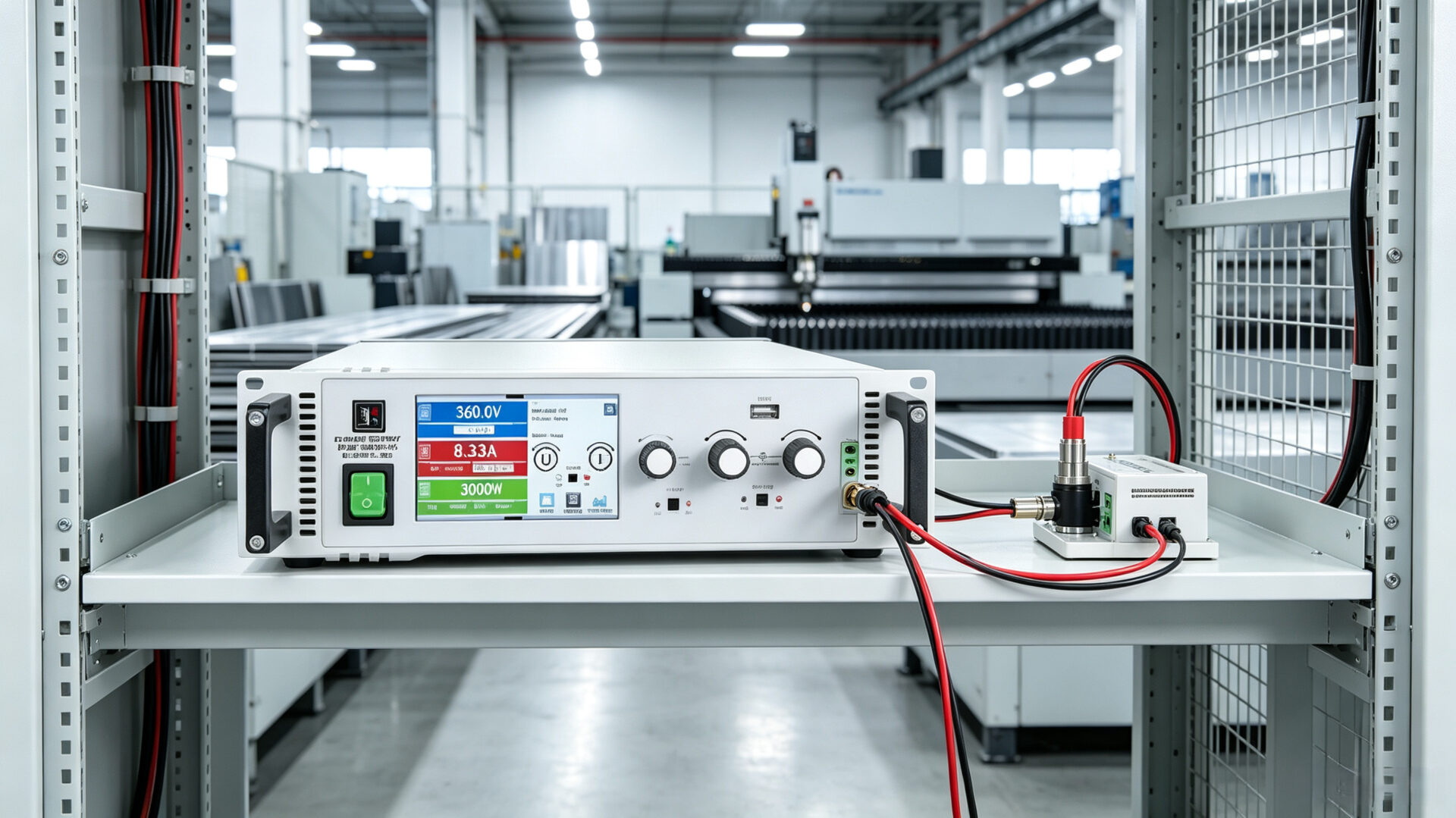

Für Hochleistungs-Industrielaser-Stromversorgungen sorgt das 2U-Rack-Design mit Front-to-Rear-Kühlung für zuverlässigen Betrieb in 19-Zoll-Industrieracks, in denen mehrere Netzteile gemeinsam montiert werden können.

Angebot für 3000W power supply anfordern →

7. Systemskalierbarkeit: Master-Slave-Parallelbetrieb

Mit zunehmender Leistung und Komplexität von Laserschneidsystemen wird die Möglichkeit zur Skalierung der Leistungsversorgung entscheidend. Das EA-PSI 10360-30 2U unterstützt den Master-Slave-Parallelbetrieb für bis zu 64 Einheiten mit einer Gesamtleistung von 192kW.

Für Faserlasermaschinen mit 3000W bedeutet diese Skalierbarkeit:

• Mehrere Schneidköpfe können von einem einzigen Parallelsystem versorgt werden
• Höherleistungslaser können durch die Kombination mehrerer Einheiten unterstützt werden
• Redundanz kann in das Stromversorgungssystem eingebaut werden
• Zukünftige Erweiterungen sind möglich, ohne vorhandene Geräte ersetzen zu müssen

Die Share-BUS-Funktionalität ermöglicht die Stromverteilung zwischen parallelen Einheiten und stellt sicher, dass keine Einheit überlastet wird.

Die Reihenschaltung wird ebenfalls für Anwendungen unterstützt, die eine höhere Ausgangsspannung erfordern.

Für CNC-Faserlaser-Stromversorgungen in großen Produktionsumgebungen bietet die Skalierbarkeit des EA-PSI 10360-30 2U eine zukunftssichere Stromversorgungslösung, die mit dem Unternehmen wachsen kann.

8. Technische Daten auf einen Blick

Vollständiges Datenblatt für 3000W-Netzteil anzeigen →

9. FAQ
