Zentrale Produktvorteile

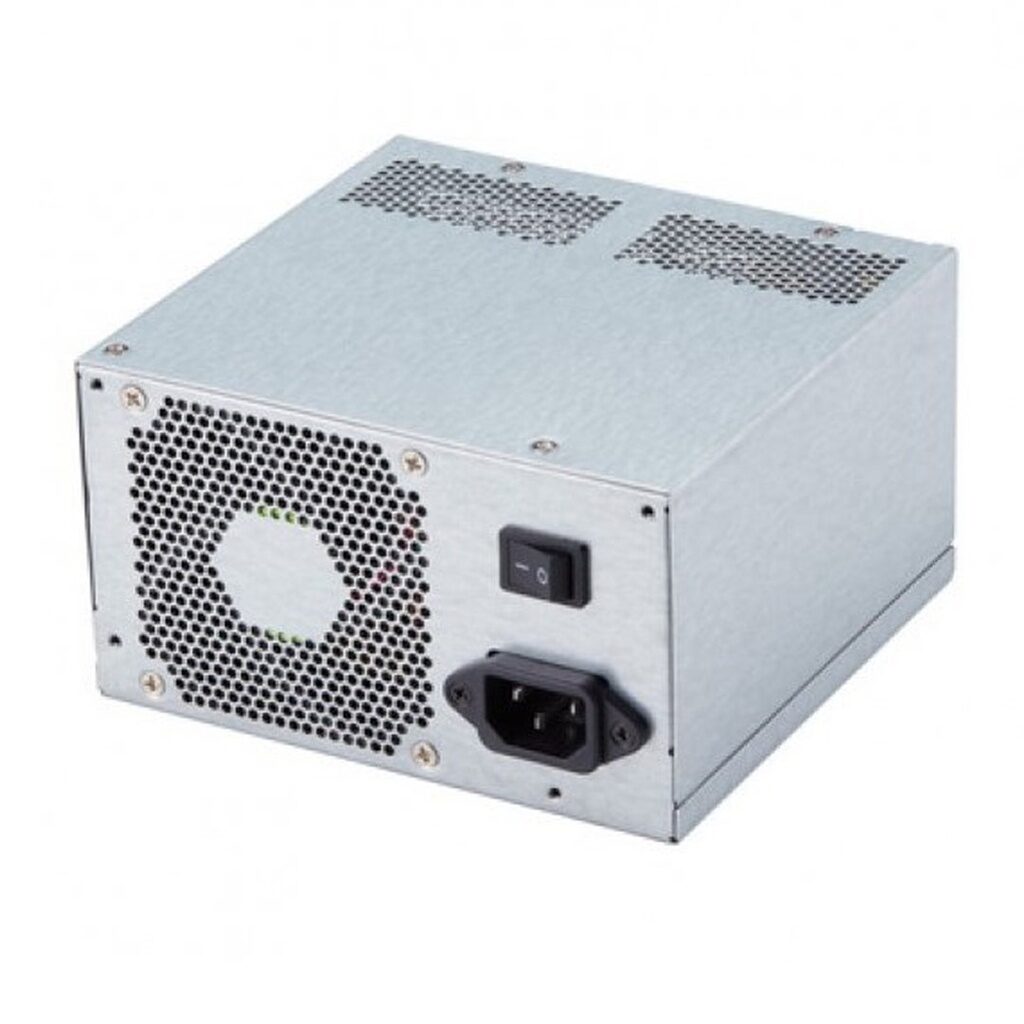

- Das FSP350-70PFL-Netzteil ist ein 350-W-Industrie-Schaltnetzteil (350 W), ausgelegt als IPC-Netzteil (IPC PSU) für Automatisierung, Kommunikation und industrielle Rechnerumgebungen.
- Es kombiniert einen 80-PLUS-Bronze-Wirkungsgrad mit einer aktiven PFC-Schaltung und unterstützt einen Weitbereichseingang von 90–264 VAC für weltweite Installationen.
- Die Zielwerte für die Spannungsqualität umfassen einen Ausgang mit geringer Restwelligkeit und niedrigem Rauschen (z. B. 50 mV p-p auf den 3,3-V-/5-V-Schienen und 120 mV p-p auf den 12-V-Schienen) und unterstützen damit die Stabilität von IPC-, Server- und Workstation-Lasten.
- Der Schutzumfang umfasst Ausgangsüberspannungsschutz, Kurzschlussschutz auf allen Ausgängen sowie ein rücksetzbares Abschaltverhalten der Stromversorgung für die Fehlerrücksetzung.
- Ausgelegt für verfügbarkeitskritische Anwendungen mit 100K hours MTBF high reliability (100.000 Stunden bei 25 °C) und Qualifikationstests wie Burn-in bei 50 °C und Hochspannungsprüfung (Hi-Pot).
Wenn ein Industrie-PC neu startet, kann eine Produktionslinie stillstehen, Daten können verloren gehen und aus der Fernwartung wird schnell ein kostspieliger Vor-Ort-Einsatz. Das FSP350-70PFL-Netzteil ist darauf ausgelegt, dieses Risiko zu reduzieren: ein 350W industrial switching power supply, konzipiert als IPC PSU für langfristige Stabilität in einem server and workstation power system, in Kommunikationseinrichtungen und in Automatisierungs-Schaltschränken.
Highlights von der TPS-Produkt-Landingpage
Auf der TPS-Shopseite wird das FSP350-70PFL (SK) als langlebiges, leistungsstarkes 350-W-ATX-Industrienetzteil für anspruchsvolle Umgebungen wie Server, Automatisierungssysteme, Workstations und Kommunikationstechnik positioniert. Die Seite hebt außerdem den universellen Eingang von 90–264 VAC, eine 80-PLUS-Bronze-Einstufung mit bis zu 85 % Wirkungsgrad, umfassende Schutzfunktionen (OCP/OVP/OTP und Kurzschluss), Burn-in-Tests bei 50 °C und Hochspannungsprüfung (Hi-Pot) sowie ein MTBF-Ziel von 100.000 Stunden bei 25 °C hervor – alles wichtige Prüfpunkte bei der Qualifizierung eines IPC PSU für regulierte oder verfügbarkeitskritische Anwendungen.
Wirkungsgrad + aktive PFC für weltweite Industrieeinsätze
Dieses Gerät basiert auf einer aktiven PFC-Schaltung und ist für einen Weitbereichseingang von 90–264 VAC (47–63 Hz) spezifiziert, was hilft, eine einheitliche Netzteilauswahl für Multi-Site- und Multi-Country-Rollouts zu standardisieren.
Für energieeffizient ausgelegte Systeme zielt das Gerät auf einen 80-PLUS-Bronze-Wirkungsgrad ab; das technische Datenblatt gibt einen Wirkungsgrad von 85 % bei 230 VAC an.
Spannungsqualität: Geringe Restwelligkeit und Rauschen für stabile IPC-Lasten
In der industriellen Rechentechnik werden häufig empfindliche I/O-, Speicher- und Kommunikationsmodule kombiniert – daher ist die Ausgangsqualität entscheidend. Die Spezifikation nennt einen Ausgang mit geringer Restwelligkeit und niedrigem Rauschen mit Grenzwerten wie 50 mV p-p auf 3,3 V und 5 V sowie 120 mV p-p auf den 12-V-Schienen (12V1/12V2) und unterstützt damit ein stabiles Verhalten unter realen Lastwechseln.
Das Netzteil stellt standardmäßige ATX-Schienen (+3,3 V, +5 V, zwei +12-V-Schienen, -12 V, optionale -5 V sowie +5Vsb) für Legacy- und moderne Industrie-PC-Konfigurationen bereit und hält die Gesamtleistung innerhalb des 350-W-Budgets.
Schutz & Wiederanlauf: Ausgelegt für Fehler im Feld
In Schaltschränken und Edge-Installationen lassen sich Verdrahtungsfehler und Defekte an Peripheriegeräten nicht völlig vermeiden. Der Schutzstack des FSP350-70PFL (SK) umfasst Ausgangsüberspannungsschutz und Kurzschlussschutz auf allen Ausgängen sowie einen Mechanismus für eine rücksetzbare Abschaltung der Stromversorgung, der dazu beiträgt, den Betrieb wiederherzustellen, sobald der Fehlerzustand behoben ist.
Zuverlässigkeitsprüfung für den 24/7-Betrieb
Für Systeme, die rund um die Uhr laufen, hebt das Datenblatt Qualifikationsschritte wie 100 % Burn-in bei hoher Umgebungstemperatur (50 °C) und 100 % Hochspannungsprüfungen (Hi-Pot) hervor – entsprechend den Erwartungen an Abnahmeprüfungen in Industriequalität.
Die Zuverlässigkeit ist als 100K hours MTBF high reliability spezifiziert, mit einer minimalen prognostizierten MTBF (MIL-HDBK-217) von 100.000 Stunden bei 25 °C, maximaler Ausgangslast und Nenneingangsspannung – eine wichtige Basis für ein server and workstation power system oder jeden Always-on-Einsatz eines IPC PSU.
Mechanische Passform für industrielle ATX-Gehäuse

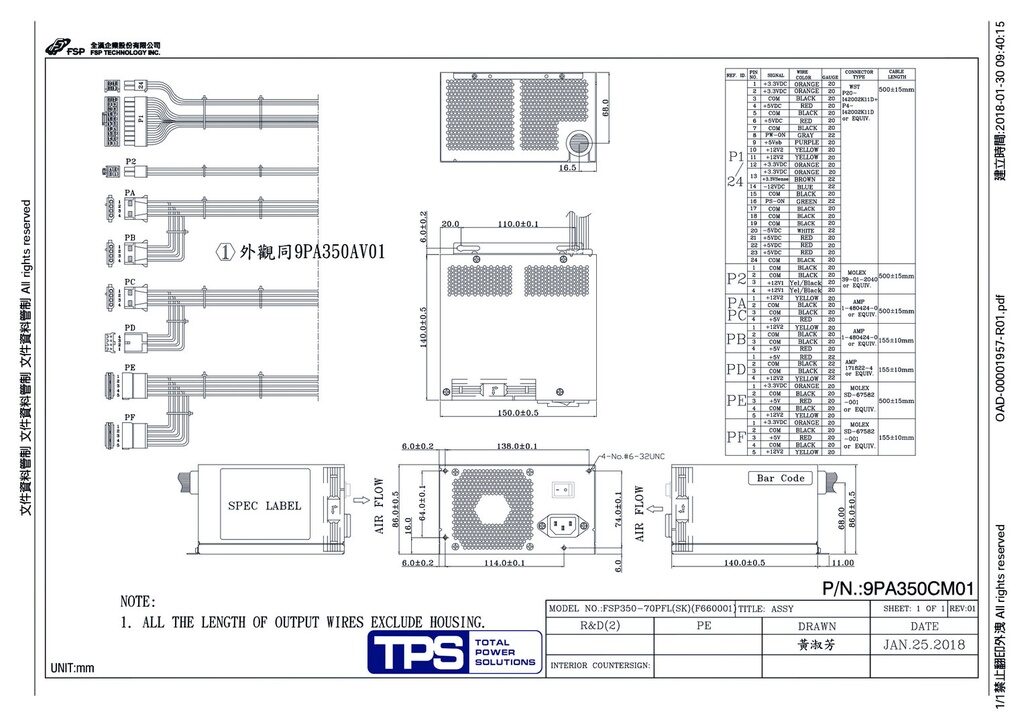

Planen Sie ein Gehäuse oder ein Retrofit? Das Gerät ist mit 140 mm (L) × 150 mm (B) × 86 mm (H) spezifiziert und entspricht damit gängigen PS/2-ATX-Mechanikvorgaben für industrielle IPC-Gehäuse.
Wo das FSP350-70PFL (SK) am besten passt
- IPC PSU-Upgrades, bei denen universelle Eingänge und ein vorhersehbares Schutzverhalten den Supportaufwand über mehrere Standorte hinweg reduzieren.
- Automatisierungs- und Kommunikationssysteme, die einen Ausgang mit geringer Restwelligkeit und niedrigem Rauschen für einen stabilen Betrieb von I/O und Speicher benötigen.
- Aufbauten eines server and workstation power system, bei denen 80-PLUS-Bronze-Wirkungsgrad, aktive PFC-Schaltung und dokumentierte Zuverlässigkeitsprüfungen im Vordergrund stehen.
FAQ
Ist das FSP350-70PFL (SK) für weltweite Einsätze geeignet?
Ja. Die Spezifikation nennt einen Weitbereichseingang von 90–264 VAC (47–63 Hz), was hilft, Einsätze in verschiedenen Regionen zu standardisieren, ohne die Netzteilvariante wechseln zu müssen.
Was macht es zu einem 350W industrial switching power supply und nicht zu einem Consumer-Netzteil?
Das Datenblatt beschreibt es als Schaltnetzteil auf Industrielevel mit aktiver PFC-Schaltung, dokumentierten Prüfschritten (Burn-in bei 50 °C, Hi-Pot) und einem festgelegten MTBF-Ziel – typische Anforderungen an ein IPC PSU und dauerbetriebene industrielle Systeme.
Welche Schutzfunktionen helfen, Ausfallzeiten nach einem Fehler zu reduzieren?
Die Funktionsliste umfasst Ausgangsüberspannungsschutz, Kurzschlussschutz auf allen Ausgängen und einen Ansatz der rücksetzbaren Abschaltung der Stromversorgung, der die Wiederinbetriebnahme unterstützen soll, sobald der Fehlerzustand beseitigt ist.
Wie unterstützt das Netzteil einen stabilen Betrieb empfindlicher Lasten?
Es weist Grenzwerte für low ripple and noise output aus (zum Beispiel 50 mV p-p auf den 3,3-V-/5-V-Schienen und 120 mV p-p auf den 12-V-Schienen), was die Stabilität von Speichern, Kommunikationskarten und Steuerelektronik unter Lasttransienten unterstützt.
Benötigen Sie Hilfe bei der Auswahl des richtigen IPC-Netzteils?
Wenn Sie ein FSP350-70PFL-Netzteil für ein server and workstation power system oder einen industriellen Steuerungsaufbau qualifizieren, kann TPS Elektronik Sie bei der Auswahl des Netzteils, der Abstimmung der Dokumentation und der Integrationsplanung unterstützen, um die Validierung zu beschleunigen – insbesondere, wenn Ihr Design 80-PLUS-Bronze-Wirkungsgrad, Weitbereichseingang 90–264 VAC und 100K hours MTBF high reliability erfordert.
