Für Systemintegratoren, Schaltschrankbauer, Einkauf und Elektroingenieure ist Kabelkonfektion selten “nur Verdrahtung”.
Sie ist eine der häufigsten Fehler- und Verzugsquellen: falsche Belegung, schwankende Crimpqualität, unklare Kennzeichnung, fehlende Prüfbelege –
und plötzlich wird Installation zur Nacharbeitsstation.
TPS Elektronik setzt deshalb auf durchgängige Prozesse vom Zuschnitt über Crimpen/Löten bis zur Schirmung, Etikettierung und Endprüfung,
damit Baugruppen reproduzierbar und auditfähig geliefert werden können.
1) Warum EMS-Kabelkonfektion RFQ-Entscheidungen verbessert
In BoFu-Phasen entscheidet selten der niedrigste Preis, sondern die niedrigste Unsicherheit:
passt die Belegung, ist die Kennzeichnung eindeutig, gibt es Prüfbelege, sind Schirmung und Zugentlastung sauber umgesetzt?
Ein einzelner falscher cable connector kann Montagezeiten sprengen oder einen Feldausfall verursachen.
EMS-Kontext heißt: Kabelbaugruppen werden wie Produkte behandelt – mit definierten Prozessschritten, Prüfplan, dokumentierten Ergebnissen und
Rückverfolgbarkeit. TPS beschreibt Kabelkonfektion als durchgängige Fertigung vom Zuschnitt über Crimpen/Löten bis Schirmung, Etikettierung und Endprüfung,
inklusive mehradriger Bäume, Spleiße, Breakouts und Zugentlastungen – OEM-tauglich.
Direkter Einstieg für Ihre Anfrage:
TPS Kabelkonfektion →
2) Was TPS liefert: Kabelbäume, RF/Koax, Glasfaser, M8/M12
Suchbegriffe wie electronic cable assembly, electronics connectors oder cable connectors bedeuten in der Praxis:
Sie beschaffen nicht “ein Kabel”, sondern eine Familie aus Leistungs-, Signal-, RF- und ggf. Glasfaserbaugruppen – jeweils mit eigenen Prüf- und Ausfallmechanismen.
TPS nennt explizit Kabelbäume/Leitungen, RF/Koax (z. B. SMA/BNC/TNC), Glasfaser (SC/ST/LC) sowie industrielle Stecksysteme wie M8/M12.

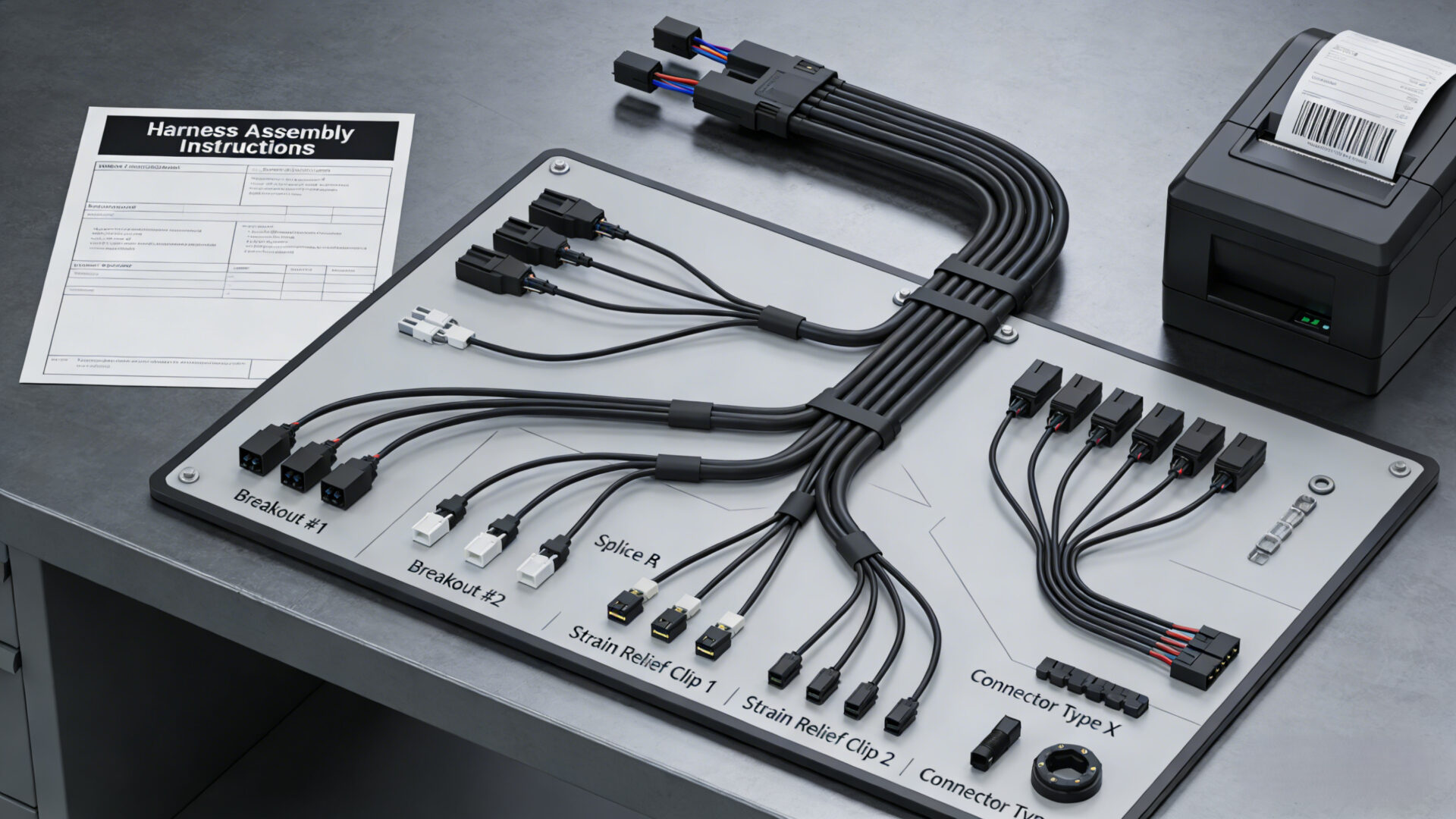

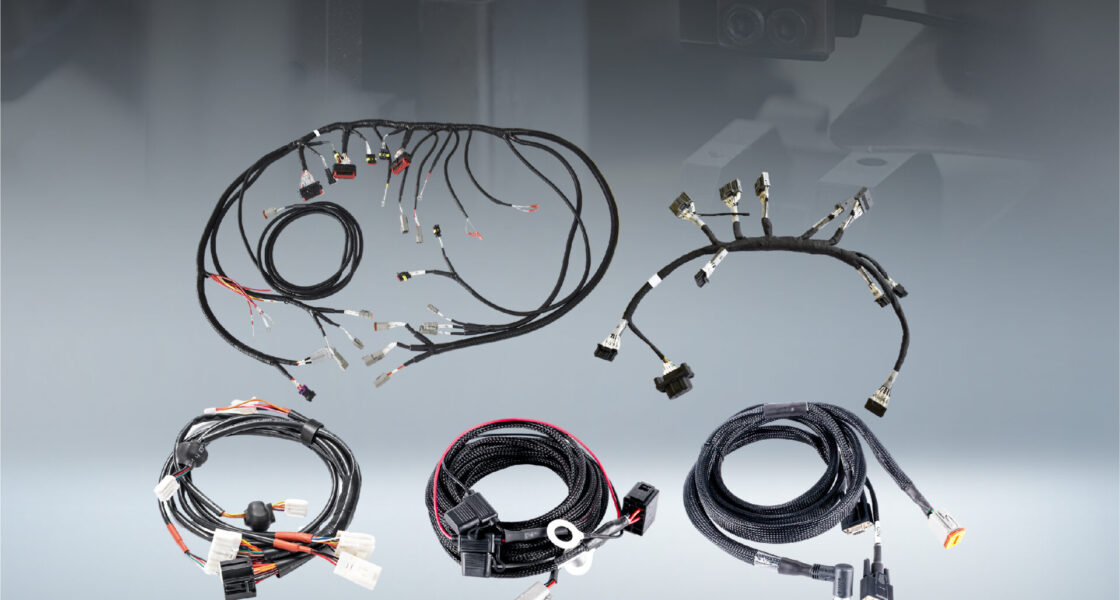

2.1 Kabelbäume & Schaltschrank-Sets
Für Schaltschrankbauer ist der Kabelbaum ein Zeitgewinnpaket: richtige Längen, eindeutige Beschriftung, saubere Aderendhülsen/Terminals,
definierte Breakouts, Zugentlastungen und Montage-Logik. Das reduziert Verdrahtungsfehler und beschleunigt Inbetriebnahme.
Wenn Sie Varianten bauen (gleiches Grundsystem, andere Sensorik/I/O), definieren Sie Varianten über Regeln und Revisionen – nicht als “Bauchgefühl in der Werkstatt”.

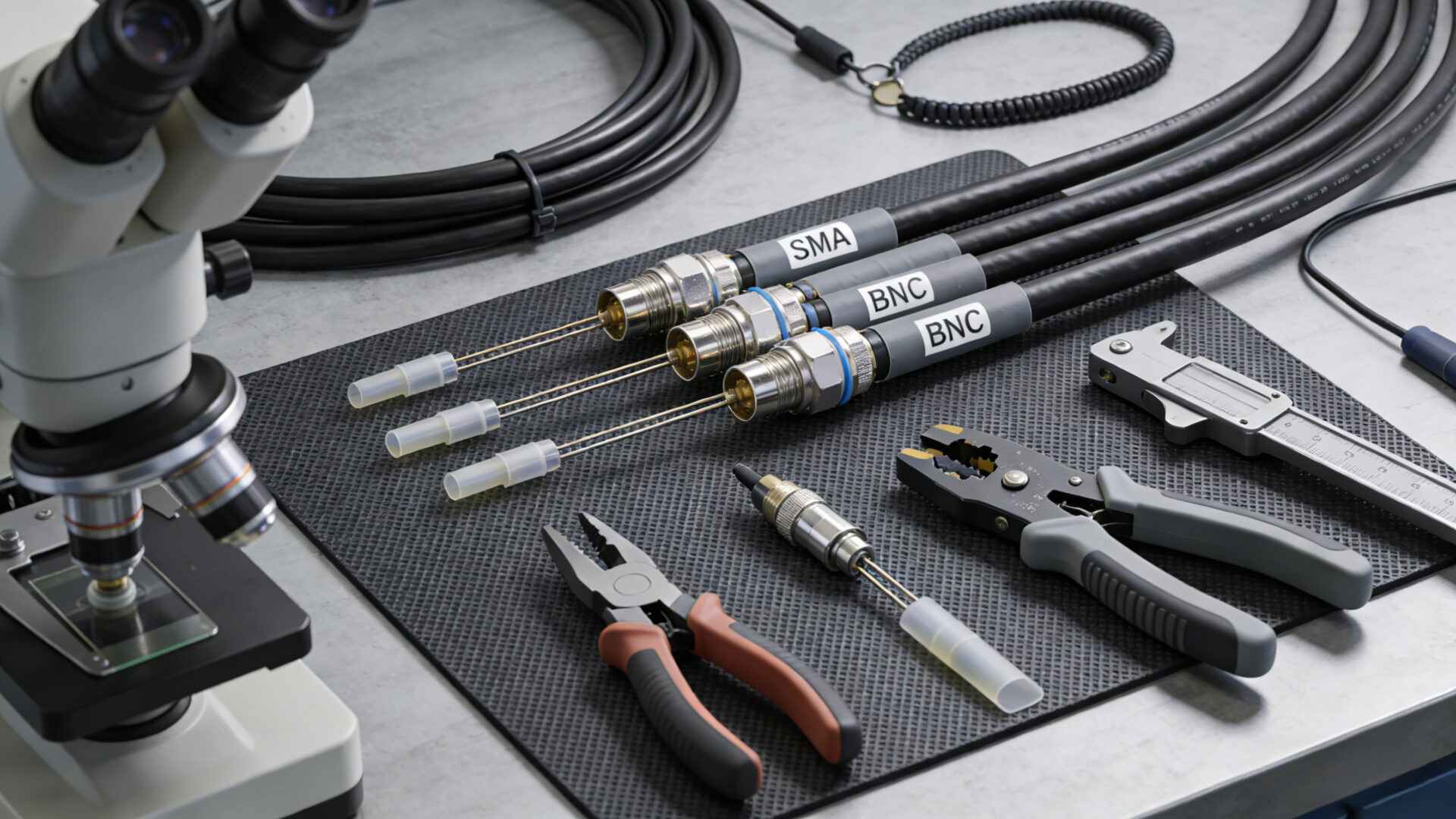

2.2 RF/Koax-Kabelbaugruppen (SMA/BNC/TNC)
RF/Koax ist empfindlich: falsches Absetzen, beschädigte Schirmung oder unpassende Montage erzeugen Reflexionen und intermittierende Fehler.
TPS beschreibt RF/Koax-Kabelbaugruppen mit gängigen Typen wie SMA, BNC und TNC.
Für interne Abstimmung (Einkauf/Engineering) eignen sich diese TPS-Guides:
BNC Ratgeber (EN)
bzw. BNC Stecker Ratgeber (DE),
sowie SMA Steckverbinder Guide.
2.3 Glasfaserkabelkonfektion (LC/SC/ST) und Prüfung
Glasfaser ist kein “normaler data connector”. Performance hängt von Termination, Sauberkeit, Biegeradius und Prüfnachweisen ab.
TPS behandelt Glasfaserbaugruppen (LC/SC/ST) als dokumentierten Prozess inklusive geeigneter Tests.
Für Ihre RFQ-Definition helfen diese TPS-Quellen:
Glasfaserkabelkonfektion Guide
und EMS Glasfaserkabelbaugruppen.
2.4 Rundsteckverbinder (M8/M12 & Industrie)
Rundsteckverbinder sind in der Industrie beliebt, weil sie Montagefehler reduzieren, oft Kodierung bieten und robust für Serviceeinsätze sind.
TPS nennt M8/M12 als typische Industrie-Optionen für Kabelbaugruppen – sinnvoll bei Sensorik, I/O und rauen Umgebungen.
Wenn Feldinstallationen oder Wartung Teil Ihres Geschäftsmodells sind, können Rundstecker den “human factor” deutlich reduzieren.
Für ein konsistentes Angebot (Power + RF + Glasfaser) am besten alles in einem RFQ bündeln:
Anfrage für Kabelkonfektion →
3) Stecker-Entscheidungen, die Feldausfälle verhindern
Bei cable connector-Entscheidungen gewinnen Sie am schnellsten Zuverlässigkeit.
Falsche Steckerwahl führt zu Kontaktproblemen, Korrosion, Zugbelastung oder Eindringen von Feuchtigkeit – und damit zu “sporadischen” Fehlern, die am teuersten sind.

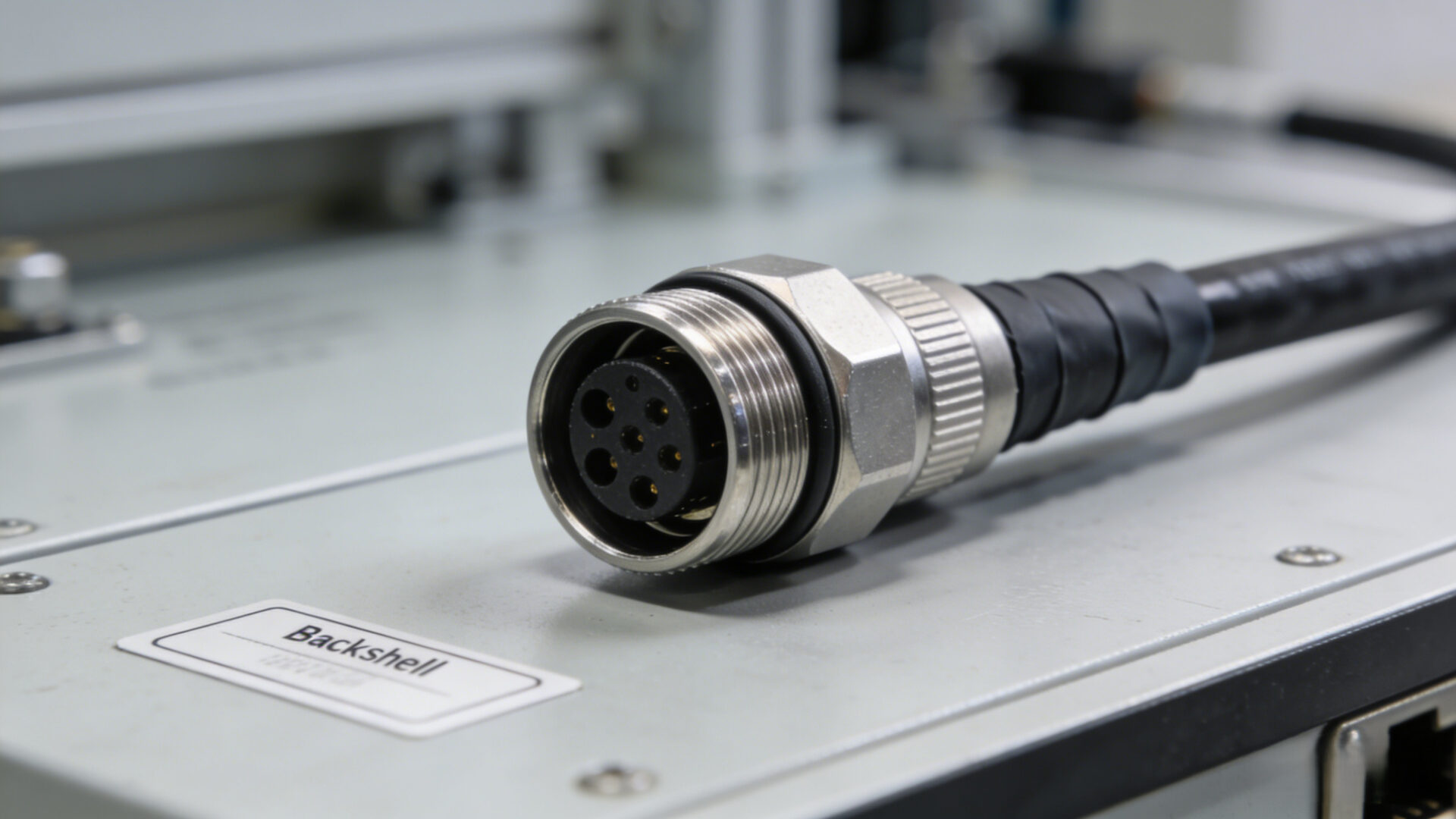

3.1 Waterproof connector: “wasserdicht” richtig spezifizieren
Wenn Teams “waterproof connector” schreiben, meinen sie oft “hält schon”.
In der Realität geht es um Dichtsystem, Backshell, Kabelmantel-Kompatibilität, Zugentlastung und richtige Montage.
Als offizielle Orientierungsquelle für IP-Systematik eignet sich die IEC als Standardinstitution:
IEC (official).
Im RFQ ist die Umgebungsbeschreibung (Waschdown/Öle/Outdoor/UV/Kondensation/Salz) wichtiger als das Wort “wasserdicht”.
3.2 Circular connector / circular connectors in der Praxis
circular connector / circular connectors reduzieren Fehlsteckungen (Kodierung), sind robust und servicefreundlich.
Für Integratoren bedeutet das: schnellerer Austausch, weniger Installationsfehler, bessere Wartbarkeit – besonders wenn Systeme im Feld in Betrieb sind.
3.3 Data connector vs Power: Anforderungen trennen
Ein data connector-RFQ darf nicht wie ein Leistungskabel-RFQ geschrieben sein.
Datenleitungen brauchen Impedanz-/Schirmkontinuität und routing-sensible Auslegung; Leistungskabel brauchen Strom-/Thermik-/Zugentlastungs-Fokus.
Wer beide Anforderungen vermischt, erhält Kabel, die zwar “Durchgang” haben, aber im Betrieb instabil sind.
Definieren Sie deshalb für Power, Signal, RF und Glasfaser getrennte Akzeptanzkriterien.
3.4 Military spec connectors & military cable assembly: was heißt das konkret?
Begriffe wie military spec connectors und military cable assembly sind meist Platzhalter für höhere Umweltanforderungen,
strengere Dokumentation und höhere Absicherung (Traceability, definierte Prozesse, Prüfbelege).
Entscheidend: Schreiben Sie im RFQ, welche “Spec” wirklich gemeint ist (Steckerserie/Standard, Material/Plating, Backshell, Zugentlastung, Doku-Paket, Prüfplan)
und klären Sie ggf. Export-/Compliance-Rahmen, bevor die Serie startet.
3.5 “connecteur 3 pin” und warum Pin-Anzahl nicht reicht
“connecteur 3 pin” (oder “3-pin connector”) taucht oft ohne Serienangabe auf. Pin-Anzahl ist kein Spezifikationsersatz.
Im RFQ müssen immer Hersteller + Serie + Teilenummer, Kodierung, Kontaktart, zulässiger Leitungsquerschnitt, Gegenstück (mating partner) und Umgebungsanforderung stehen.
Das reduziert Rückfragen und verhindert Fehlkonfektion.
4) Prozesssicherheit: vom Crimp bis zur Schirmkontinuität

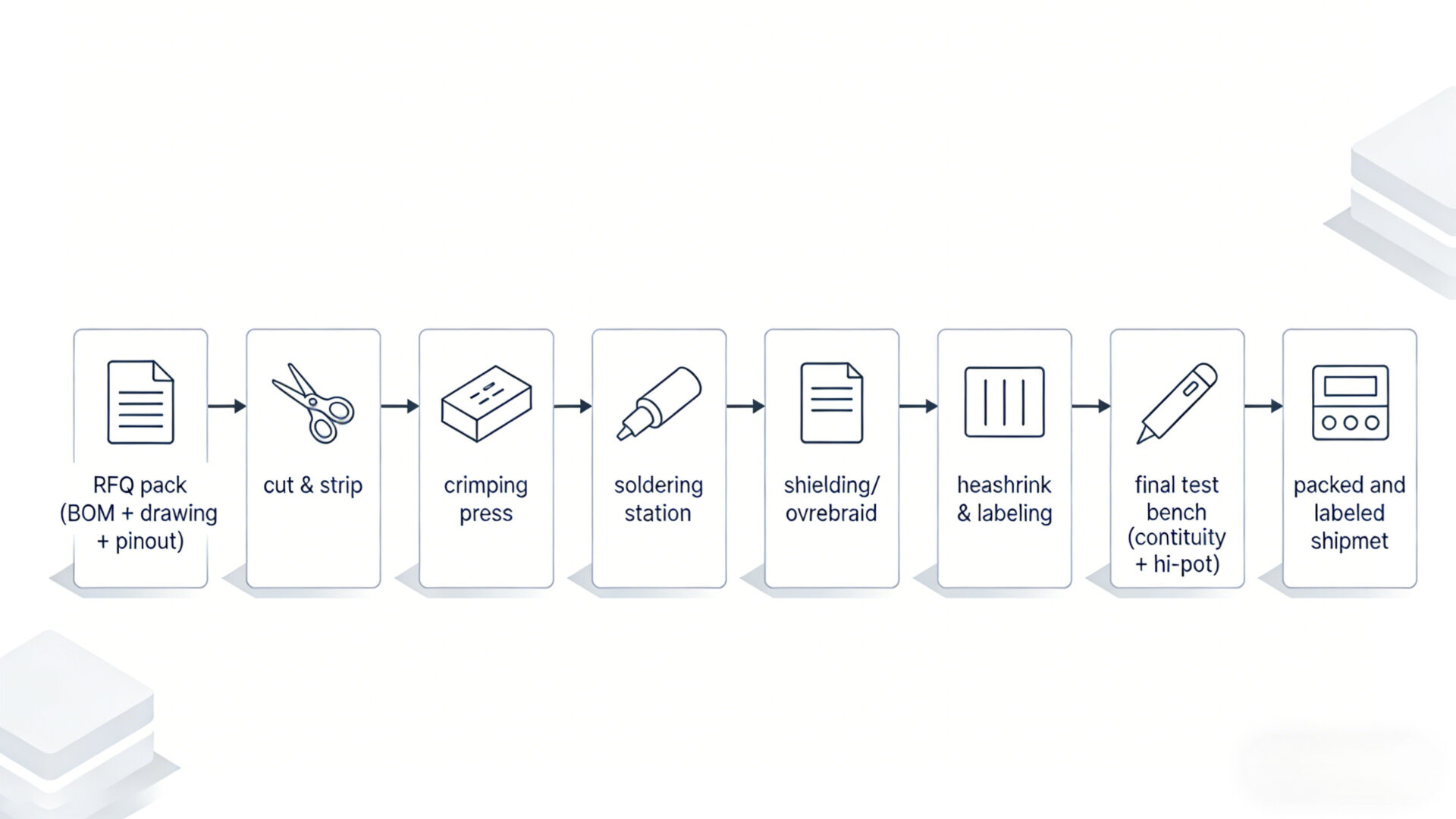

Kabelkonfektion in EMS-Qualität ist eine Kette: Zuschnitt/Abisolieren, Leiteraufbereitung, Crimpen oder Löten, Schirmung/Drain-Wire-Handling,
Spleiße/Breakouts, Zugentlastung, Schrumpfen/Labeling und Endprüfung.
Gerade in Elektroniksystemen sind Grate, lose Litzen oder schlecht definierte Schirmabschlüsse typische Fehlerquellen.
Der größte Hebel für Integratoren und Schaltschrankbauer ist Standardisierung:
einheitliche Label-Formate, reproduzierbare Breakout-Geometrien, klare Arbeitsanweisungen und definierte Revisionen.
Damit wird Installation planbar und Varianten werden beherrschbar.
Wenn Sie statt Annahmen lieber einen definierten Prozess- und Prüfplan möchten:
RFQ an TPS senden →
5) Prüfung & Dokumentation: 100% Test, Hi-Pot, VNA/OTDR, Rückverfolgbarkeit
Kabelbaugruppen scheitern entweder sofort (Kurzschluss/Unterbrechung/falsche Belegung) oder später (Zug, Korrosion, Schirmprobleme, Workmanship-Drift).
Deshalb sind Prüfumfang und Doku zentrale BoFu-Entscheider.
TPS nennt IPC/WHMA-A-620 (Class II/III) als Qualitätsreferenz, 100%-Prüfung (Durchgang) sowie weitere Tests wie Hi-Pot und – je nach Anwendung – VNA (Koax)
bzw. OTDR (Glasfaser).
Wenn Sie eine offizielle Workmanship-Referenz im RFQ verankern wollen, ist IPC die passende Standardorganisation:
IPC (WHMA-A-620 overview).
Definieren Sie außerdem, welche Nachweise Ihre Stakeholder tatsächlich benötigen: Messprotokolle pro Stück oder pro Los, Traceability-Level, Labeling, Abweichungsprozess.
6) RFQ-Checkliste: So wird Ihr Angebot schnell freigegeben
Die schnellsten Angebote entstehen durch geringe Unklarheit. Nutzen Sie diese Checkliste, um Rückfragen zu minimieren und Change-Orders zu vermeiden:
- BOM + Zeichnung: Stecker/Backshell/Kontakte/Dichtungen/Boots/Zubehör mit Teilenummern.
- Belegung: Pinout, Netz-/Signalnamen, Schirmabschluss, Drain-Wire-Regeln, Spleiß-/Breakout-Tabellen.
- Längen: Endmaßdefinition (wie gemessen), Abzweiglängen, Toleranzen je Ast.
- Leitungsspezifikation: Querschnitt, Isolation, Farbe, Temperaturklasse, ggf. UL/CSA.
- Umgebung: “waterproof connector” konkretisieren (Medien, UV, Waschdown, Temperatur, Salz).
- Prüfplan: 100% Durchgang vs Stichprobe, Hi-Pot/IR, VNA/OTDR falls notwendig.
- Kennzeichnung: Format, Sprache, Barcode/QR, Position (feldlesbar!).
- Verpackung: ESD, Biegeradius-Schutz bei Glasfaser, Kitting-Regeln.
- Mengen: Prototyp, Pilot, Jahresbandbreite.
RFQ über die Service-Seite einreichen (für saubere Zuordnung):
RFQ für Kabelkonfektion senden →
Wenn RF/Glasfaser im Scope ist, helfen diese TPS-Ressourcen für Stakeholder-Abstimmung:
BNC Ratgeber ·
SMA Guide ·
Glasfaser Guide ·
EMS Glasfaserbaugruppen
FAQ
Was muss ich bei cable connectors / cable connector im RFQ zwingend angeben?
Hersteller + Serie + Teilenummer, Kodierung, Kontaktart, zulässiger Querschnitt, Backshell/Boot, Gegenstück (mating partner) und Umgebung. “connecteur 3 pin” allein reicht nicht.
Wie definiere ich waterproof connector Anforderungen sinnvoll?
Beschreiben Sie die reale Umgebung (Waschdown/Öle/Outdoor/UV/Kondensation/Salz) und definieren Sie Dichtsystem, Backshell und Zugentlastung als Gesamtsystem. Ergänzen Sie den Prüfplan und gewünschte Nachweise.
Wann sind circular connector / circular connectors besonders sinnvoll?
Wenn Feldinstallation, Servicefreundlichkeit und Fehlsteckschutz wichtig sind. Rundstecker reduzieren Montagefehler, beschleunigen Austausch und unterstützen robuste Anwendungen.
Warum reichen Durchgangstests bei RF/Glasfaser oft nicht aus?
Durchgang findet offene/kurze Fehler, aber RF-Koax kann je nach Performance VNA-Nachweise benötigen, Glasfaser OTDR/IL-Belege. Definieren Sie Akzeptanzkriterien im RFQ, damit Prüfoutputs passen.
Was bedeuten military spec connectors / military cable assembly typischerweise?
Meist höhere Umweltanforderungen, striktere Dokumentation und höhere Absicherung. Legen Sie Standard/Serie, Material/Plating, Backshell/Zugentlastung, Traceability und Prüfbelege fest – plus ggf. Export/Compliance-Rahmen.
