Der vollständige Leitfaden zu Einschaltstrombegrenzern: Technologie, Auswahl und Hutschienenmontierte Lösungen

Wichtige Erkenntnisse

• Einschaltstrom – auch Anlaufstrom oder Einschaltstromstoß genannt – kann Spitzenwerte erreichen, die das 10- bis 100-fache des stationären Wertes betragen und Leitungsschutzschalter, Sicherungen und Leistungshalbleiter gefährden.
• Herkömmliche Einschaltstrombegrenzer auf NTC-Basis sind einfach, leiden aber unter Abkühlverzögerungen und kontinuierlichen Verlustleistungen; fortschrittliche Designs integrieren ein Bypass-Relais, um diese Einschränkungen zu überwinden.
• DIN-TS35-Hutschienen-Begrenzermodule bieten eine kompakte, standardisierte Möglichkeit, Spitzenstromschutz in industriellen Schaltschränken, HLK-Anlagen, Beleuchtungsstromkreisen und USV-Anlagen zu integrieren.
• Moderne Strombegrenzungsgeräte kombinieren Überstromschutz mit EMV-Konformität und gewährleisten so sowohl Sicherheit als auch elektromagnetische Verträglichkeit in empfindlichen Umgebungen.
• Die Auswahl des richtigen Strombegrenzungsmoduls erfordert das Verständnis Ihres Lasttyps (kapazitiv, induktiv), des erforderlichen Dauerstroms und der Umgebungsbedingungen; Einschaltstrombegrenzer mit weitem Eingangsspannungsbereich berücksichtigen globale Spannungsschwankungen.

Wenn ein großer Motor anläuft, ein Kondensatorsatz geladen wird oder ein Schaltnetzteil einschaltet, kann der anfängliche Stromstoß – Einschaltstrom genannt – so heftig sein, dass er Schutzschalter auslöst, Relaiskontakte verschweißt oder Bauteile stillschweigend degradiert. Für Ingenieure und Anlagenbetreiber ist die Beherrschung der Einschstrombegrenzung unerlässlich, um die Systemzuverlässigkeit zu gewährleisten. Dieser umfassende Leitfaden behandelt alles, von den grundlegenden physikalischen Grundlagen des Einschaltstromstoßes bis hin zu fortschrittlichen Hutschienen-Strombegrenzungsmodulen, und hilft Ihnen, den richtigen Einschaltstrombegrenzer für Ihre Anwendung auszuwählen.

1. Einschaltstrom verstehen: Die verborgene Gefahr

Bevor wir uns mit Schutzmethoden befassen, ist es wichtig, die grundlegende Frage zu beantworten: Was ist Einschaltstrom? Auch als Einschaltstromstoß, Anlaufstrom oder Startstrom bezeichnet, ist es der momentane hohe Strom, der von einem elektrischen Gerät beim ersten Einschalten aufgenommen wird. Dieses Phänomen tritt auf, weil viele Lasten beim Start eine sehr niedrige Impedanz aufweisen. Zum Beispiel wirken entladene Kondensatoren wie Kurzschlüsse, Transformator kerne können sättigen, und Motorwicklungen haben bis zum Beginn der Drehung eine vernachlässigbare Gegen-EMK. Das Ergebnis ist ein massiver Einschaltstromstoß, der von Mikrosekunden bis zu mehreren hundert Millisekunden dauern kann.

In technischer Hinsicht: Was ist ein Einschaltstrom? Es ist der Spitzenstrom, der beim Anlegen der Versorgungsspannung fließt und den Dauerstrom oft um das 10- bis 100-fache übersteigt. Bei einem Schaltnetzteil mit kapazitivem Eingangsfilter wird der Einschaltstrom nur durch den äquivalenten Serienwiderstand (ESR) des Kondensators und die Impedanz der Verkabelung begrenzt. Ohne einen Einschaltstrombegrenzer können diese Spitzen Gleichrichter, Sicherungen und Leitungsschutzschalter leicht beschädigen.

1.1 Physik hinter dem Stromstoß

Die Höhe des Einschaltstromstoßes hängt vom Schaltzeitpunkt auf der AC-Sinuswelle, dem Remanenzmagnetismus in induktiven Kernen und der gesamten Stromkreisimpedanz ab. Bei einem Transformator kann der Einschaltstrom im schlimmsten Fall das 30-fache des Nennstroms übersteigen. Bei kapazitiven Lasten wird der Stromstoß durch die Geschwindigkeit der Spannungsänderung bestimmt (I = C dV/dt). Das Verständnis dieser Prinzipien hilft Ingenieuren bei der Entwicklung effektiver Stromkreisstrombegrenzer-Lösungen.

2. Die Folgen unkontrollierten Einschaltstroms

Unkontrollierter Einschaltstrom kann eine Kaskade von Problemen verursachen. Leitungsschutzschalter können ungewollt auslösen, Sicherungen durchbrennen und Relaiskontakte verschweißen. Selbst wenn das Gerät überlebt, verkürzt die wiederholte Belastung von Kondensatoren und Gleichrichtern deren Lebensdauer. In industriellen Umgebungen können unerwartete Ausfallzeiten aufgrund ausgelöster Überstromschutzeinrichtungen kostspielig sein. Daher ist ein robuster Spitzenstromschutz keine Option, sondern eine kritische Designanforderung.

Darüber hinaus trägt der Einschaltstrom zu Spannungseinbrüchen im Verteilungsnetz bei und beeinträchtigt so andere Geräte. Aus diesem Grund schreiben viele Normen heute für bestimmte Produktkategorien eine Einschaltstrombegrenzung vor. Ein geeigneter Einschaltstromunterdrücker gewährleistet die Konformität und verbessert die Gesamtstabilität des Systems.

3. Technologien zur Einschaltstrombegrenzung

Es gibt verschiedene Technologien zur Minderung von Einschaltstromstößen, jede mit ihren eigenen Vor- und Nachteilen. Die Wahl hängt von der Leistungsklasse, der Schalthäufigkeit, der Umgebungstemperatur und den Kostenbeschränkungen ab.

3.1 Einschaltstrombegrenzer auf NTC-Thermistor-Basis

Das gebräuchlichste Bauteil zur Begrenzung des Einschaltstroms ist der NTC-Thermistor (Thermistor mit negativem Temperaturkoeffizienten). Im kalten Zustand ist sein Widerstand hoch und begrenzt den Anlaufstrom. Wenn Strom fließt, erwärmt sich der Thermistor selbst, sein Widerstand fällt auf einen sehr niedrigen Wert ab, was den Normalbetrieb mit minimaler Verlustleistung ermöglicht. Dieser einfache Mechanismus bietet einen automatischen, rücksetzbaren Schutz – daher wird der Begriff Sanftanlaufgerät oft synonym mit NTC-basierten Begrenzern verwendet.

NTC-Thermistoren haben jedoch auch Einschränkungen. Sie benötigen eine Abkühlphase (typischerweise Sekunden bis Minuten), bevor sie einen weiteren Stromstoß begrenzen können; andernfalls bieten sie bei schnellem Wieder einschalten möglicherweise keinen ausreichenden Schutz. Zusätzlich geben sie während des Normalbetriebs kontinuierlich Verlustleistung ab, was bei energieempfindlichen oder thermisch kritischen Auslegungen problematisch sein kann. In solchen Fällen kann eine fortschrittlichere Einschaltstrombegrenzerschaltung mit aktivem Bypass (z.B. einem Relais oder Triac) nach dem Start die Vorteile eines Thermistors mit der Fähigkeit zum schnellen Neustart kombinieren.

3.2 Fortschrittliche Lösung: Integriertes Bypass-Relais

Um die Einschränkungen einzelner NTC-Thermistoren zu überwinden, haben Ingenieure Einschaltstrombegrenzer mit integriertem Bypass-Relais entwickelt. Dieses Design wird oft als „keine einfache NTC-Lösung“ beschrieben, da es dem Begrenzungsprozess Intelligenz hinzufügt. So funktioniert es:

1. Beim Einschalten fließt der Strom durch das begrenzende Element (typischerweise einen NTC-Thermistor oder einen Leistungswiderstand), welches den Einschaltstromstoß unterdrückt.
2. Nach einer vorbestimmten Zeit – üblicherweise 100-500 ms, ausreichend zum Laden der Hauptspeicherkondensatoren oder Abklingen des Transformator-Einschaltstroms – aktiviert eine Steuerschaltung ein Relais.
3. Die Relaiskontakte schließen und überbrücken das begrenzende Element vollständig. Während des Normalbetriebs fließt der Strom über den niederohmigen Relaispfad, was zu einer nahezu verlustfreien Leistungsübertragung führt.
4. Wenn die Spannung abgeschaltet wird, öffnet das Relais und das begrenzende Element kühlt ab, bereit für den nächsten Start.

Dieser Ansatz bietet zwei entscheidende Vorteile:

• Keine Verlustleistung im stationären Zustand: Sobald das Relais schließt, ist das begrenzende Element aus dem Stromkreis genommen, wodurch die kontinuierliche Verlustleistung entfällt.
• Sofortige Wiederbereitschaft: Da das begrenzende Element während des Normalbetriebs nicht erwärmt wird, bleibt es kühl und kann unmittelbar nach dem Abschalten der Spannung einen weiteren Einschaltstromstoß begrenzen – im Gegensatz zu eigenständigen NTC-Lösungen, die eine Abkühlzeit von bis zu mehreren Minuten benötigen.

Diese Eigenschaften machen Bypass-Relais-Designs zu echten wartungsfreien Begrenzern, ideal für Anwendungen mit häufigen Ein-Aus-Zyklen oder wenn ein schneller Neustart unerlässlich ist.

3.3 Fehlerstrombegrenzer

Ein Fehlerstrombegrenzer ist dafür ausgelegt, nicht nur normale Einschaltströme, sondern auch Kurzschlussbedingungen zu bewältigen. Supraleitende Fehlerstrombegrenzer (SFCL) werden in der Energieverteilung eingesetzt, während halbleiterbasierte Versionen in USV-Einschaltstrombegrenzer integriert sind, um nachgeschaltete Lasten zu schützen. Diese Geräte nutzen oft Leistungselektronik, um übermäßige Ströme innerhalb von Mikrosekunden zu unterbrechen. Für die meisten industriellen Anwendungen ist jedoch ein dedizierter Einschaltstrombegrenzer ausreichend.

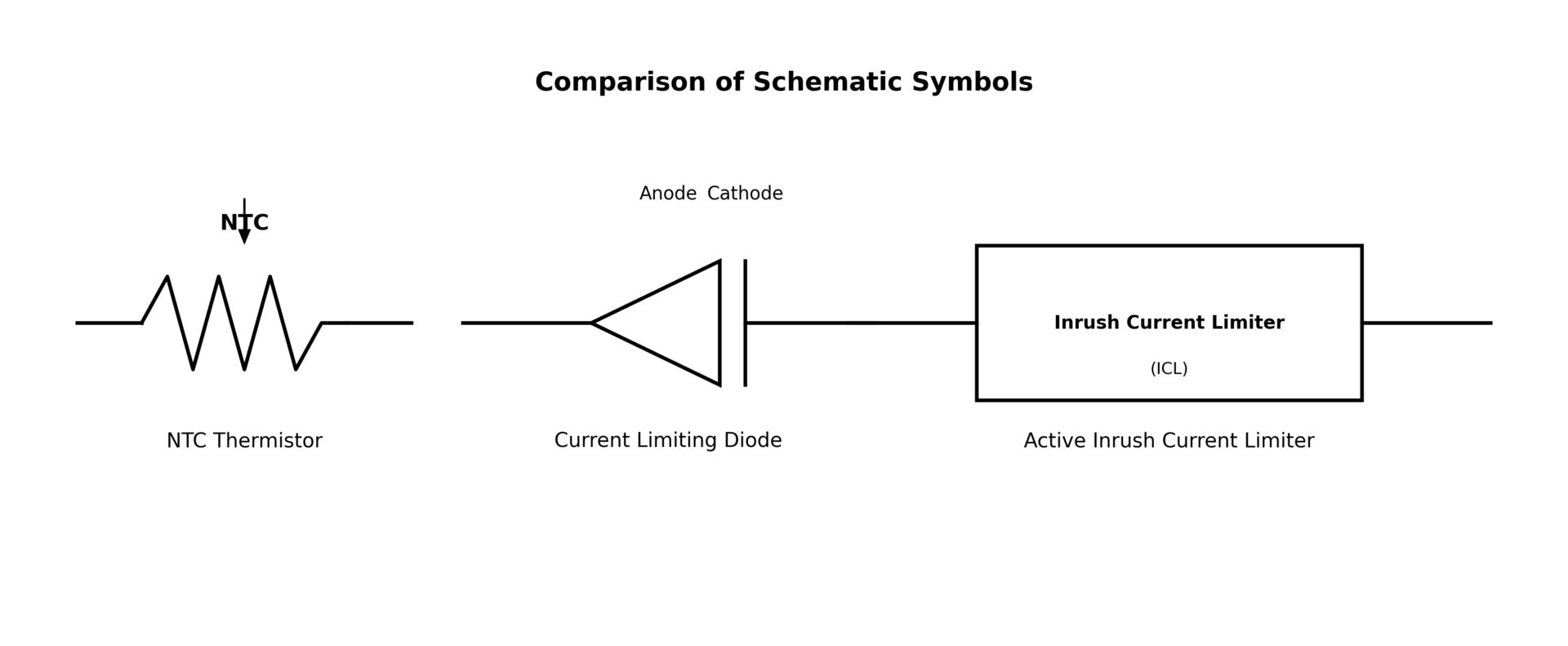

3.4 Strombegrenzer-Symbole und Schaltpläne

Ingenieure müssen diese Komponenten häufig in Schaltplänen spezifizieren. Das Symbol für den Strombegrenzer variiert: Ein NTC-Thermistor wird durch einen Widerstand mit der Beschriftung „−t°“ dargestellt, während ein aktiver Begrenzer möglicherweise als Stromquellensymbol gezeigt wird. Bei einem Bypass-Relais-Typ kann das Symbol einen Relaiskontakt parallel zum Thermistor enthalten. Das Verständnis dieser Symbole ist entscheidend für die korrekte Interpretation von Stromkreisstrombegrenzer-Designs.

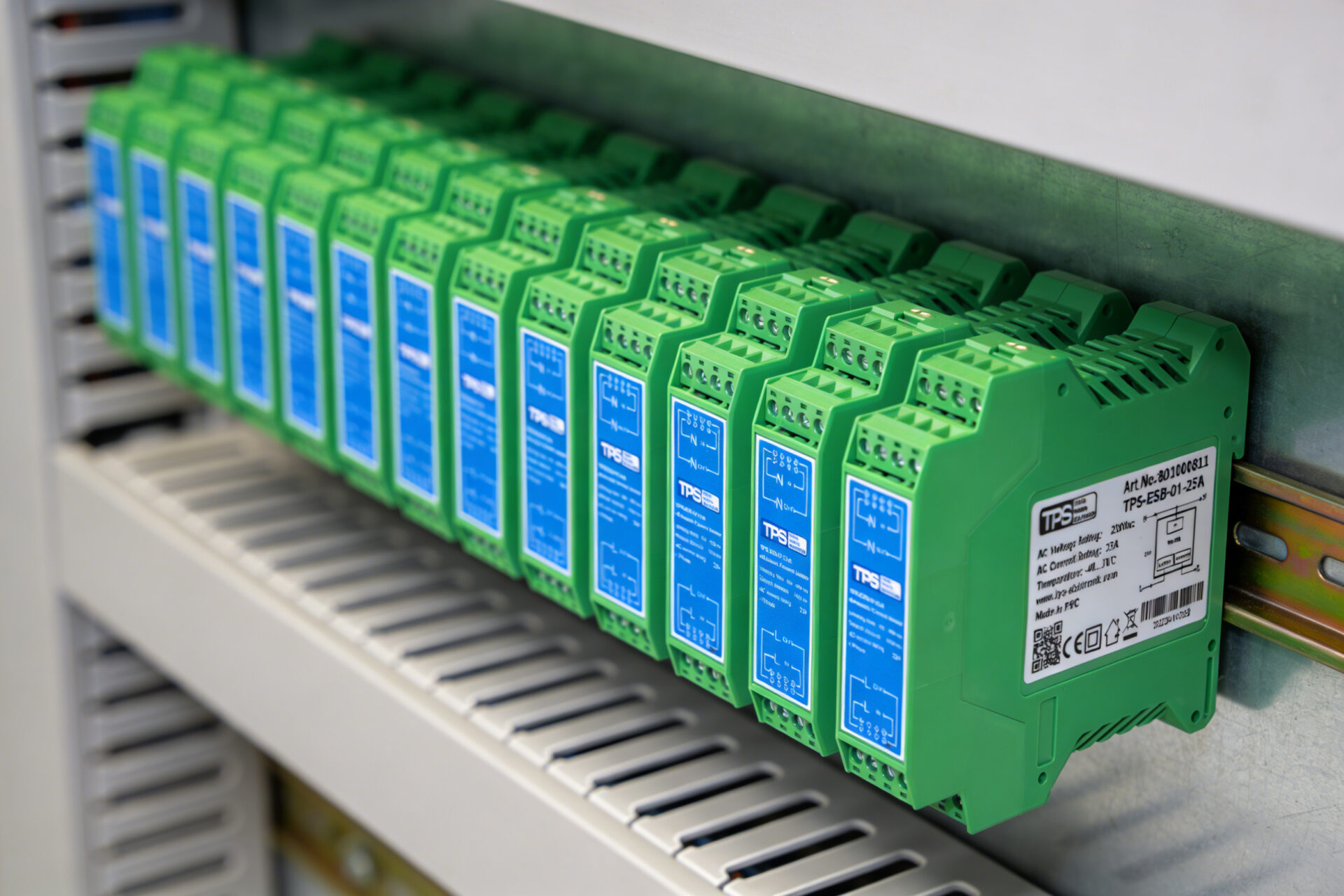

4. Hutschienen-Einschaltstrombegrenzer: Der modulare Ansatz

Für die zentrale Energieverteilung in Industrie schaltschränken, der Gebäudeautomation und im Maschinenbau sind DIN-TS35-Hutschienen-Begrenzermodule äußerst beliebt. Diese Strombegrenzungsmodule rasten auf standardisierte 35-mm-Hutschienen (TS35) auf und bieten eine kompakte, wartungsfreie Möglichkeit, mehrere Stromkreise zu schützen. Sie kombinieren oft Spitzenstromschutz, Stromstoßunterdrückung und sogar EMV-konforme Filterung in einer Einheit. Solche Module sind für einen weiten Spannungs- und Strombereich verfügbar und stellen somit eine Einschaltstrombegrenzer-Lösung mit weitem Eingangsspannungsbereich für globale Anwendungen dar.

Das Hutschienenformat bietet mehrere praktische Vorteile:

• Einfache Installation: Module lassen sich werkzeuglos einfach auf die Hutschiene aufclipsen, was den Arbeitsaufwand reduziert.
• Platzeffizienz: Schlanke Bauformen (z.B. 23 mm Breite) ermöglichen eine hohe Packungsdichte in Schaltschränken.
• Standardisierte Verdrahtung: Schraubklemmen akzeptieren verschiedene Leiterquerschnitte, von 24-16 AWG für Steuerkreise bis 16-12 AWG für Leistungskreise.
• Modulare Skalierbarkeit: Bei wachsenden Systemanforderungen können weitere Begrenzer hinzugefügt werden.

Die Schutzart IP20 (fingersicher) gewährleistet bei Montage im Gehäuse eine sichere Handhabung während Installation und Wartung. Die Kühlung erfolgt typischerweise durch natürliche Konvektion, wodurch Lüfter entfallen, die ausfallen oder gewartet werden müssten.

5. Wichtige Leistungsparameter moderner Einschaltstrombegrenzer

Bei der Bewertung eines Strombegrenzungsmoduls für Ihre Anwendung bestimmen mehrere wichtige Spezifikationen seine Eignung. Hochwertige industrielle Einschaltstrombegrenzer weisen typischerweise gemeinsame, aus realen Anforderungen abgeleitete Leistungsmerkmale auf.

5.1 Spitzenstrombegrenzungsfähigkeit

Die Fähigkeit zum Spitzenstromschutz ist vielleicht der kritischste Parameter. Viele moderne Strombegrenzungsgeräte sind darauf ausgelegt, Einschaltspitzen auf etwa 45 A für eine Dauer von 100-500 ms zu begrenzen. Dieses Zeitfenster ist sorgfältig gewählt: Es ist lang genug, um ein vollständiges Laden der Hauptspeicherkondensatoren oder das Abklingen des Transformator-Einschaltstroms zu ermöglichen, und doch kurz genug, um eine übermäßige Belastung der vorgeschalteten Schutzeinrichtungen zu verhindern. Der Wert von 45 A ist ein praktischer Kompromiss – hoch genug für die meisten industriellen Lasten, aber niedrig genug, um ein ungewolltes Auslösen von Standard-Leitungsschutzschaltern zu verhindern.

5.2 Wiederholintervall

Ein weiterer wesentlicher Parameter ist das Wiederholintervall – die Mindestzeit, die zwischen Einschaltvorgängen vergehen muss, bevor der Begrenzer einen weiteren Stromstoß wirksam unterdrücken kann. Bei Bypass-Relais-Designs kann dieses Intervall bis zu 1000 ms (1 Sekunde) kurz sein, was schnelle Schaltzyklen ermöglicht, ohne den Schutz zu beeinträchtigen. Dies ist besonders wertvoll in Anwendungen wie USV-Einschaltstrombegrenzern, wo automatische Umschalter nach einem Stromausfall die Spannung schnell wieder zuschalten können, oder in Prüfgeräten, die häufigen Ein-Aus-Zyklen unterliegen.

5.3 Umgebungsbedingungen

Die Robustheit gegenüber Umgebungseinflüssen ist ebenso wichtig. Hochwertige Strombegrenzungsmodule sind für den Betrieb von -40°C bis 70°C ausgelegt, mit Lagerfähigkeiten von -40°C bis 85°C. Dieser weite Temperaturbereich gewährleistet zuverlässige Leistung sowohl in unbeheizten Industrieanlagen als auch in warmen Schaltschränken. Zusätzlich garantieren Luftfeuchtigkeitstoleranz (10-95% rF, nicht kondensierend) und Höhenangaben (bis zu 2000 m) einen konsistenten Betrieb an verschiedensten Einsatzorten.

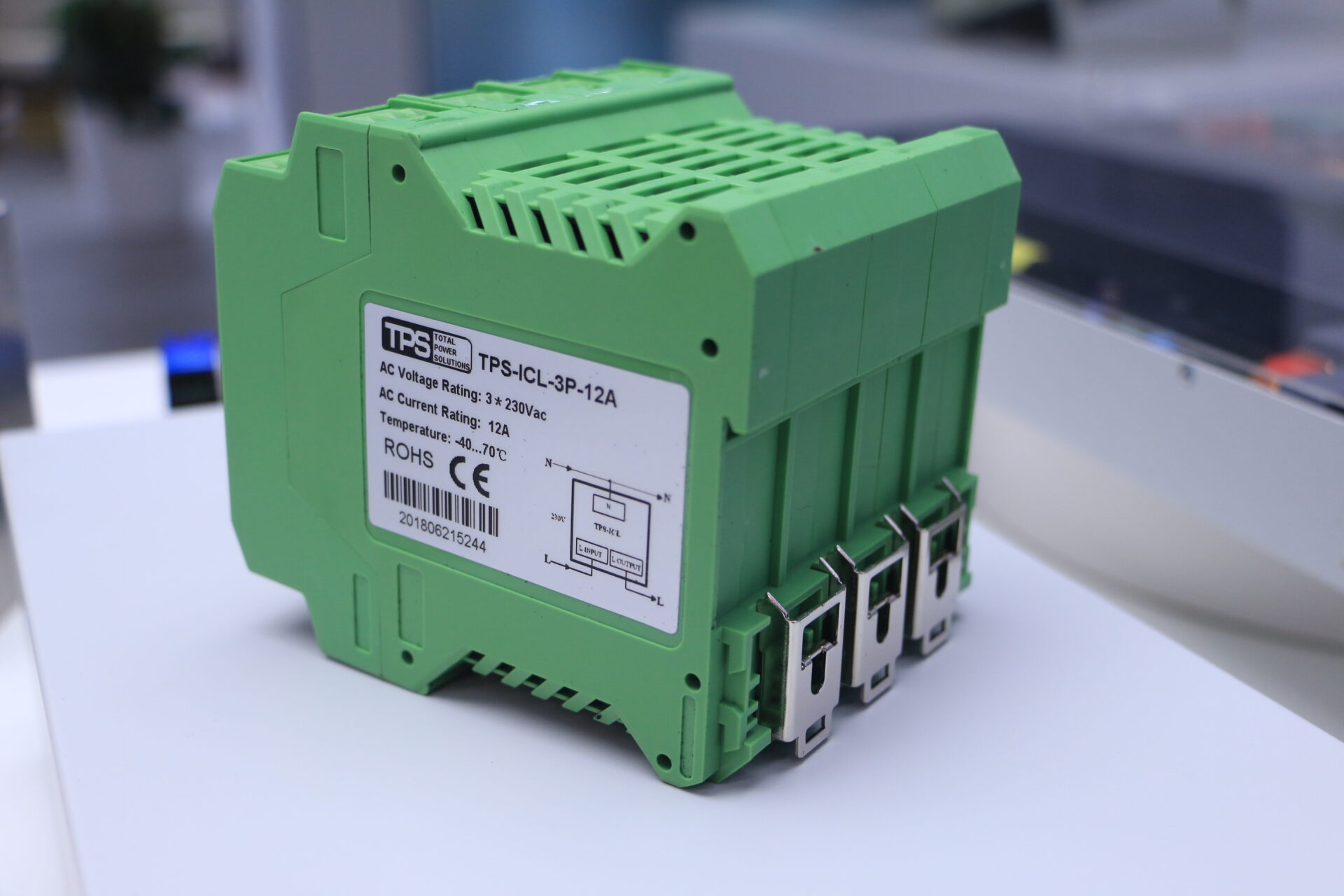

5.4 Sicherheitszertifizierungen und Konformität

Für jedes Überstromschutzgerät, das in industriellen oder kommerziellen Umgebungen verwendet wird, ist die Einhaltung internationaler Sicherheitsstandards unerlässlich. Renommierte Einschaltstrombegrenzer tragen Zertifizierungen wie EN62368-1 (Nachfolger von EN60950-1 für IT- und Audio-/Videogeräte) und EN61000-3-2 für Oberschwingungsströme. Diese Zertifizierungen stellen sicher, dass das Gerät selbst nicht zur Quelle elektromagnetischer Störungen wird – daher der Begriff EMV-konformer Begrenzer – und dass es unter Fehlerbedingungen zuverlässigen Schutz bietet.

Viele Strombegrenzungsmodule erfüllen auch die Anforderungen der CE- und RoHS-Richtlinien, was ihre Eignung für den europäischen Markt und die Beschränkung gefährlicher Stoffe bestätigt. Mit einer mittleren Betriebsdauer zwischen Ausfällen (MTBF), die oft 300.000 Stunden übersteigt, sind diese Geräte für jahrzehntelangen störungsfreien Betrieb ausgelegt.

6. Anwendungsbereiche für Einschaltstrombegrenzer

Einschaltstrombegrenzer werden überall dort eingesetzt, wo kapazitive oder induktive Lasten geschaltet werden. Im Folgenden sind die primären Anwendungsbereiche mit spezifischen Anforderungen aufgeführt.

6.1 Industrieller Einschaltstrombegrenzer für Maschinen

Industrielle Ausrüstungen wie große Motoren, Förderbänder und Kompressoren ziehen einen hohen Anlaufstrom. Ein industrieller Einschaltstrombegrenzer stellt sicher, dass die Stromkreisschutzschalter beim Start nicht auslösen, was die Produktivität verbessert. Er schützt auch Schütze und Motorstarter vor übermäßigem Strom und verlängert deren Lebensdauer.

6.2 HLK-Einschaltstrombegrenzer

Heizungs-, Lüftungs- und Klimaanlagen enthalten Motoren und Kompressoren, die einen Antriebs-Einschaltstromschutz benötigen. HLK-Einschaltstrombegrenzer werden oft in Außeneinheiten installiert, um den hohen blockierten Anlaufstrom zu bewältigen. Sie schützen auch die Steuerkreise vor Spannungseinbrüchen, die durch den Kompressorstart verursacht werden.

6.3 Schutz von Beleuchtungsanlagen

LED-Treiber und Vorschaltgeräte für Leuchtstofflampen haben kapazitive Eingänge, die Einschaltströme verursachen. Schutzmodule für Beleuchtungsanlagen verhindern das ungewollte Auslösen von Beleuchtungsschutzschaltern und verlängern die Lebensdauer der Treiber. In großen Gewerbegebäuden können mehrere Beleuchtungsstromkreise von zentralen Strombegrenzungsmodulen profitieren.

6.4 USV-Einschaltstrombegrenzer

Unterbrechungsfreie Stromversorgungen müssen den Einschaltstrom nachgeschalteter Geräte beim Umschalten auf Batteriebetrieb oder beim Neustart bewältigen. Ein in den USV-Ausgang integrierter oder als externes Modul ausgeführter USV-Einschaltstrombegrenzer gewährleistet einen stabilen Betrieb. Er verhindert, dass die USV in den Überlastmodus wechselt, wenn die Spannung für mehrere Geräte gleichzeitig wiederhergestellt wird.

6.5 Antriebs-Einschaltstromschutz für Frequenzumrichter

Frequenzumrichter enthalten große Zwischenkreis kondensatoren. Ein Antriebs-Einschaltstromschutz begrenzt den Ladestrom, verhindert Schäden am Eingangsgleichrichter und verlängert die Lebensdauer des Umrichters. Viele Frequenzumrichter hersteller empfehlen externe Einschaltstrombegrenzer für Installationen mit schwachen Versorgungsnetzen.

6.6 AC-Versorgungsschutz in der Energieverteilung

In Rechenzentren, Krankenhäusern und Fertigungsanlagen schützt der AC-Versorgungsschutz mit Strombegrenzungsmodulen kritische Lasten. Das Hutschienenformat ermöglicht eine einfache Integration in bestehende Schaltschränke. Für Dreiphasensysteme sorgen dedizierte Dreiphasen-Strombegrenzungsmodule für einen symmetrischen Schutz über alle Phasen.

7. Auswahl des richtigen Einschaltstrombegrenzers

Die Auswahl eines Einschaltstrombegrenzers erfordert den Abgleich der Gerätespezifikationen mit Ihren Lasteigenschaften. Befolgen Sie diesen schrittweisen Ansatz.

7.1 Lastparameter definieren

• Dauerstrom (I_RMS): Wählen Sie einen Begrenzer, der mindestens für diesen Strom ausgelegt ist. Übliche Nennwerte sind 12 A, 16 A und 25 A.
• Maximal zulässige Einschaltspitze: Stellen Sie sicher, dass die Spitzenstromfähigkeit des Begrenzers (z.B. 45 A) unter der Auslöseschwelle Ihres vorgeschalteten Schutzschalters liegt.
• Eingangsspannung und Frequenz: Passen Sie den Spannungsbereich des Begrenzers (z.B. 207‑253 VAC für einphasig, 360‑440 VAC für dreiphasig) an Ihre Versorgung an.
• Umgebungstemperaturbereich: Überprüfen Sie, ob die Betriebstemperatur des Begrenzers Ihre Installationsumgebung abdeckt.
• Platzbedarf: Wenn der Platz im Schaltschrank begrenzt ist, suchen Sie nach einem kompakten Einschaltstrombegrenzer mit geringer Breite (z.B. 23 mm).
• Schalthäufigkeit: Bei häufigen Ein-Aus-Zyklen ist ein Bypass-Relais-Typ unerlässlich, um Abkühlverzögerungen zu vermeiden.

7.2 Technologietyp wählen

Für niedrige Leistung und seltenes Schalten kann ein einzelner NTC-Thermistor ausreichen. Bei Anwendungen mit höherer Leistung oder häufigen Ein-Aus-Zyklen wird für einen wartungsfreien Betrieb ein Bypass-Relais-Typ empfohlen. Dreiphasenlasten erfordern hingegen ein dediziertes Dreiphasenmodul.

7.3 Umgebungs- und Sicherheitsbewertungen prüfen

Prüfen Sie Betriebstemperatur, Luftfeuchtigkeit, Höhe und die erforderlichen Sicherheitszertifizierungen. Stellen Sie sicher, dass das Produkt die Normen für Ihre Region erfüllt (CE, UL, etc.).

7.4 Spannungsbereich berücksichtigen

Wenn Ihre Geräte in mehreren Ländern eingesetzt werden sollen, wählen Sie einen Einschaltstrombegrenzer mit weitem Eingangsspannungsbereich, der z.B. 90‑264 VAC akzeptiert. Für feste Installationen ist ein engerer Bereich wie 207‑253 VAC jedoch ausreichend und oft kostengünstiger.

8. Installations- und Handhabungsrichtlinien

Die ordnungsgemäße Installation ist entscheidend für Sicherheit und Leistung. Befolgen Sie stets die Anweisungen des Herstellers:

• Trennen Sie vor der Installation den externen AC-Trenner (Sicherung).
• Verwenden Sie einen isolierten Schraubendreher, um versehentliche Kurzschlüsse zu vermeiden.
• Montieren Sie das Modul wie angegeben auf einer Hutschiene TS35 (vertikale Ausrichtung).
• Sorgen Sie für ausreichende Belüftung zur Konvektionskühlung; decken Sie das Modul nicht ab.
• Beachten Sie die Spezifikationen für Leiterquerschnitte: 16‑12 AWG für Modelle mit höherem Strom, 24‑16 AWG für Varianten mit niedrigerem Strom.
• Ziehen Sie die Klemmen mit dem empfohlenen Drehmoment an, um niederohmige Verbindungen zu gewährleisten.

IP20-Produkte sind gegen feste Fremdkörper größer als 12 mm geschützt, nicht jedoch gegen Wasser – nur für den Einsatz in Innenräumen geeignet. Nicht an feuchten Orten installieren.

9. Häufig gestellte Fragen (FAQ)

F: Was ist der Unterschied zwischen Einschaltstrom und Anlaufstrom?

A: Sie sind synonym. Beide bezeichnen den anfänglichen Stromstoß beim Anlegen der Spannung.

F: Kann ein NTC-Thermistor als eigenständiger Einschaltstrombegrenzer verwendet werden?

A: Ja, für viele Anwendungen. Er benötigt jedoch eine Abkühlzeit und gibt kontinuierlich Verlustleistung ab. Ein Bypass-Relais-Design eliminiert diese Nachteile.

F: Wie sieht das Strombegrenzer-Symbol in einem Schaltplan aus?

A: Für einen NTC-Thermistor ist es ein Widerstand mit einem diagonalen Pfeil und „t°“. Für einen aktiven Begrenzer kann es ein Rechteck mit „ICL“ oder ein Stromquellensymbol sein.

F: Sind diese Begrenzer wartungsfrei?

A: Bypass-Relais-Typen sind wartungsfrei, da das Relais die kontinuierliche Verlustleistung im Thermistor eliminiert und es unter normalen Bedingungen keine Verschleißmechanismen gibt. Eigenständige NTC-Thermistoren können über viele Zyklen degradieren, gelten aber ebenfalls als weitgehend wartungsfrei (keine beweglichen Teile).

F: Was ist ein DIN-TS35-Hutschienen-Begrenzer?

A: Es ist ein Einschaltstrombegrenzer, der in einem Gehäuse untergebracht ist, das auf eine standardisierte 35-mm-Hutschiene (TS35) aufschnappt. Diese Module sind in industriellen Schaltschränken und Energieverteilungssystemen üblich.

F: Kann ich einen einphasigen Begrenzer an einem Dreiphasensystem verwenden?

A: Nicht direkt. Verwenden Sie für Dreiphasenlasten ein Dreiphasen-Strombegrenzungsmodul, das den Einschaltstrom auf allen Phasen gleichzeitig begrenzt und einen symmetrischen Schutz gewährleistet.

F: Was ist ein Einschaltstrombegrenzer mit weitem Eingangsspannungsbereich?

A: Es ist ein Begrenzer, der für einen breiten Eingangsspannungsbereich ausgelegt ist, wie z.B. 90‑264 VAC, was ihn für globale Anwendungen geeignet macht, bei denen die Netzspannung variiert.

10. Zukünftige Trends bei der Einschaltstrombegrenzung

Mit der Weiterentwicklung der Leistungselektronik entwickeln sich auch die Techniken zur Einschaltstrombegrenzung weiter. Digitale Steuerung, Breitbandhalbleiter (GaN, SiC) und intelligente Diagnose halten Einzug in den Markt. Zukünftige Strombegrenzungsgeräte könnten mit Gebäudemanagementsystemen kommunizieren, um den Zustand zu melden und Ausfälle vorherzusagen. Für die überwiegende Mehrheit der heutigen Anwendungen bieten bewährte Technologien wie das Bypass-Relais jedoch die beste Balance aus Kosten, Zuverlässigkeit und Leistung.

11. Fazit

Einschaltstrom ist ein unvermeidbares Phänomen in elektrischen Systemen, aber seine schädlichen Auswirkungen können mit dem richtigen Strombegrenzungsgerät wirksam gemindert werden. Von einfachen NTC-Thermistoren bis hin zu fortschrittlichen Hutschienenmodulen mit integrierten Bypass-Relais gibt es für jede Anwendung eine Lösung. Durch das Verständnis dessen, was Einschaltstrom ist, die Bewertung I Lastanforderungen und die Auswahl eines geeigneten Einschaltstrombegrenzers können Sie einen zuverlässigen Betrieb sicherstellen, nachgeschaltete Geräte schützen und Ausfallzeiten reduzieren.
