Für Energieversorger, Systemintegratoren und Beschaffungsteams in der Elektrotechnik ist die Zuverlässigkeit der Freileitungs-Stromverteilung nicht verhandelbar. Die Auswahl des richtigen Transformators erfordert die Bewertung der Umweltbeständigkeit, der Lastverlusteffizienz, der Sicherheitsmechanismen und der strikten Einhaltung von Netzstandards.

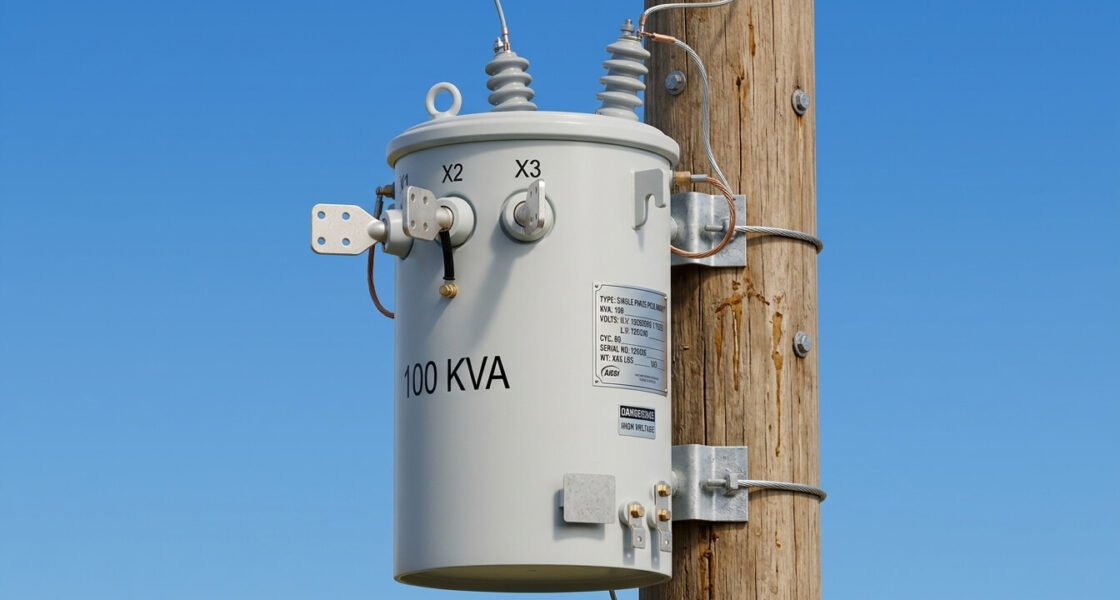

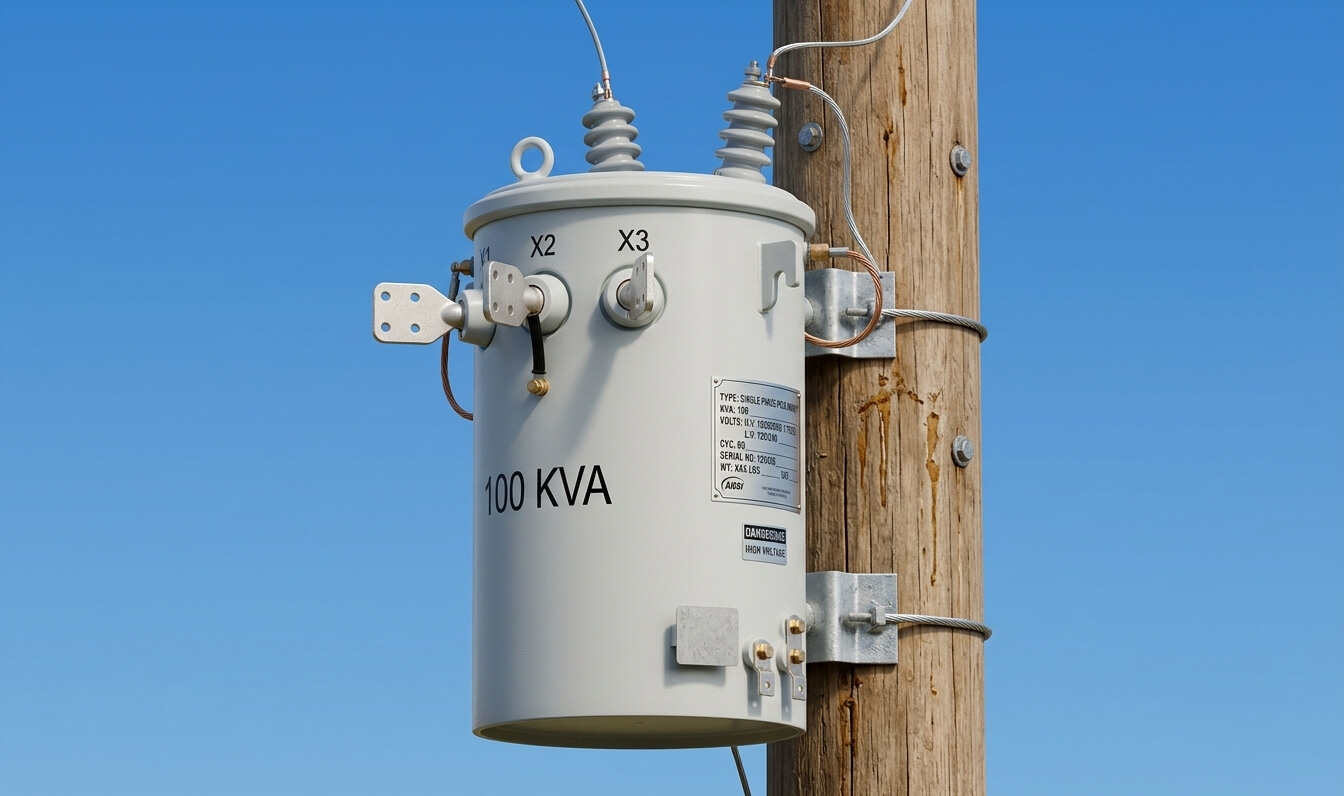

Der Einphasige Masttransformator (einphasigen Masttransformator) von TPS ELEKTRONIK ist eine Verteilungseinheit nach amerikanischem Standard (ANSI/IEEE), die für kompromisslose Leistung an Freileitungen entwickelt wurde. Ausgestattet mit einem vollständig abgedichteten Tank und Ölkühlung bietet er flexible Nennleistungen von 10 kVA bis 333 kVA, was ihn zu einem vielseitigen Rückgrat für städtische Stromnetze, gewerbliche Einrichtungen und temporäre Baustellen macht.
Mit anpassbaren Primärspannungen von bis zu 34,5 kV und Sekundärspannungen bis hinunter zu 120 V kombiniert dieser Overhead Distribution Transformer hochwertige Kupferwicklungen mit fortschrittlichen Sicherheitsmerkmalen wie Überspannungsableitern und Überdruckventilen, um einen langfristigen, wartungsfreien Betrieb in den rauesten Außenumgebungen zu gewährleisten.
1. Kernarchitektur: Vollständig abgedichtetes & ölgefülltes Design

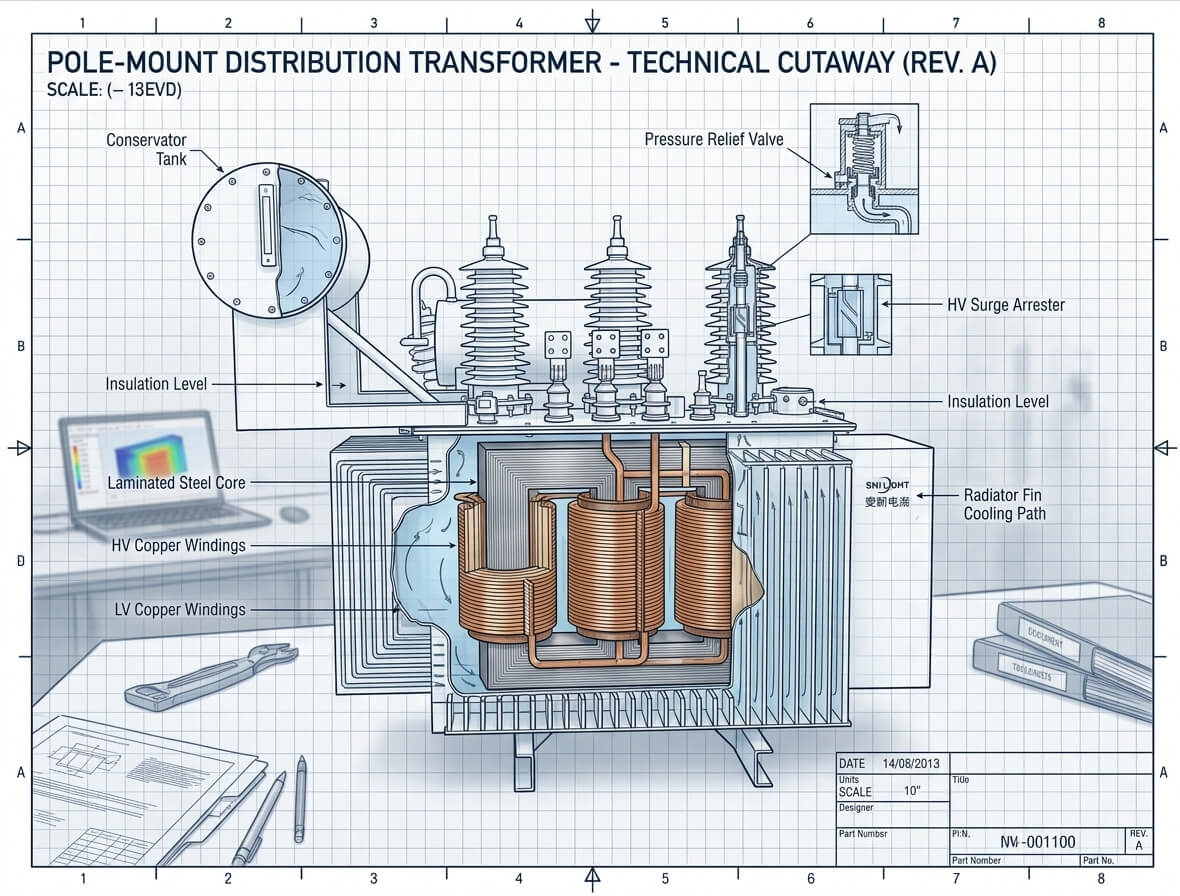

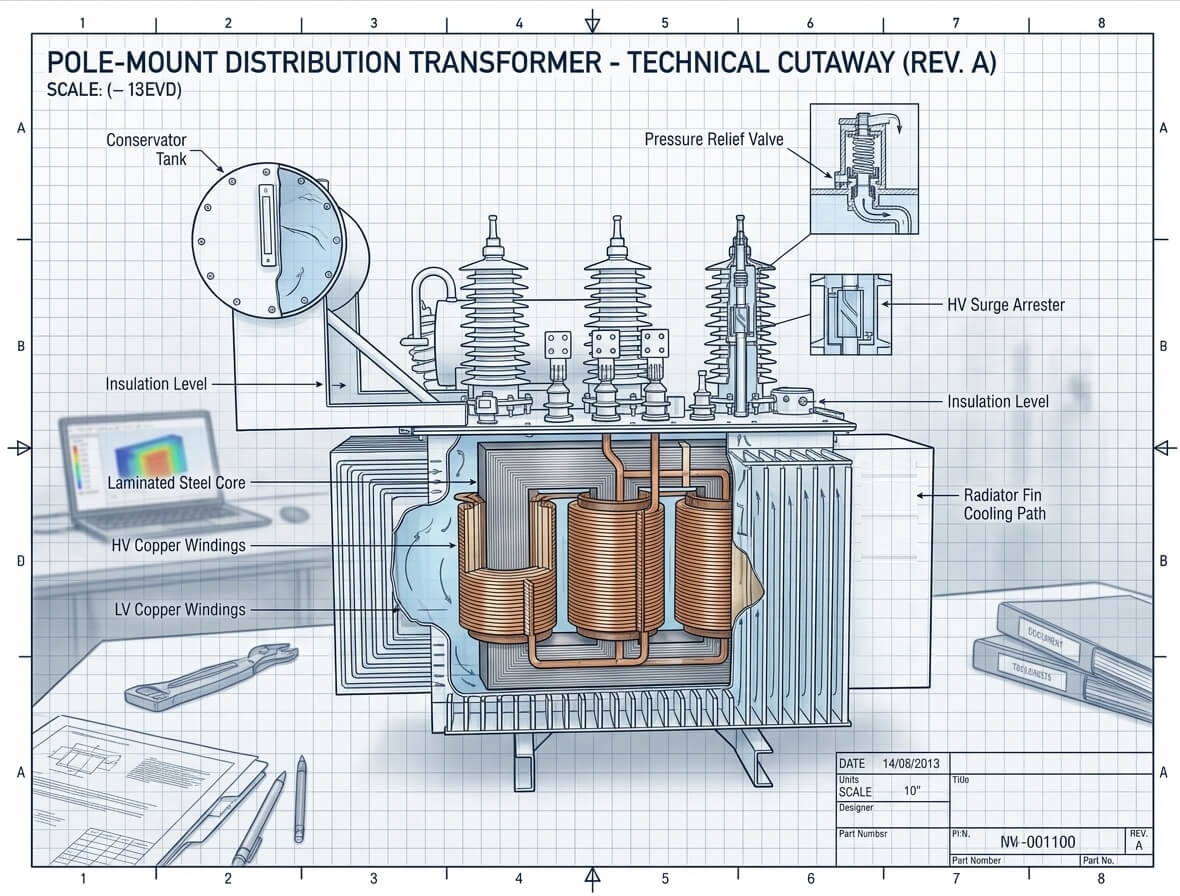

Das Fundament eines zuverlässigen Outdoor Einphasige Masttransformator liegt in seinem Gehäuse. Diese Einheit verfügt über eine Fully Sealed Tank Transformer-Architektur. Durch die vollständige Isolierung der internen aktiven Teile von der Außenatmosphäre verhindert das Design, dass Feuchtigkeit, Staub und korrosive Elemente das dielektrische Öl und die Isoliermaterialien zersetzen.
Als Oil Immersed Transformer verwendet er hochwertiges Isolieröl, das einem doppelten Zweck dient: Es bietet eine außergewöhnliche Durchschlagsfestigkeit zur Vermeidung von Lichtbögen und fungiert als hocheffizienter Wärmeleiter. Das Öl absorbiert die vom Kern und den Wicklungen erzeugte Wärme und leitet sie durch die Tankwände ab, wodurch eine stabile Kühlung auch bei langfristigem Volllastbetrieb unter heißer Sonneneinstrahlung gewährleistet wird.
Für Projekte, die andere Bauformen erfordern, wie z. B. ebenerdige Installationen, können Sie auch unser umfassendes Sortiment an Stromverteilungstransformatoren erkunden.
2. Elektrische Spezifikationen & Hocheffiziente Leistung
Netzkompatibilität und Energieeffizienz sind für Netzbetreiber von entscheidender Bedeutung. Dieser 10kVA to 333kVA Transformer bietet eine breite Palette anpassbarer Spannungskonfigurationen, um unterschiedlichen Systemanforderungen gerecht zu werden:
- Primärspannung (HV): Anpassbar von 12.470 V bis 34.500 V (einschließlich 7.200 V bis 19.920 V Optionen).
- Sekundärspannung (LV): Anpassbar von 120 V bis 600 V, perfekt für standardmäßige Haus- und Gewerbeanschlüsse.
Das Herzstück seiner Leistung ist seine Konstruktion als Copper Winding Transformer. Hochreine Kupferwicklungen in Kombination mit einem exzellenten Siliziumstahl-Eisenkern reduzieren die Energieverschwendung drastisch. Das Gerät besticht durch einen beeindruckenden Wirkungsgrad von 98,7 % bis 99,43 %. Die typischen Leerlaufverluste werden außergewöhnlich niedrig gehalten (zwischen 36 W und 500 W), während die Kurzschlussverluste (Lastverluste) je nach kVA-Leistung zwischen 120 W und 2500 W liegen. Diese hohe Effizienz führt zu erheblichen Betriebskosteneinsparungen über die Lebensdauer des Transformators.
Wenn Ihre Anwendung eine spezifische galvanische Trennung für empfindliche Geräte erfordert, ziehen Sie unsere Einphasen-Trenntransformatoren in Betracht.
3. Fortschrittliche Sicherheits- & Schutzmechanismen
Ein ANSI Standard Transformer muss strenge Sicherheitsprotokolle einhalten, um sowohl die Netzinfrastruktur als auch die Öffentlichkeit zu schützen. Dieser Single Phase Distribution Transformer ist mit wesentlichen Schutzoptionen ausgestattet:
- Lightning Arrester Transformer Integration: Hochspannungs-Überspannungsableiter können direkt am Tank oder an den Durchführungen montiert werden. Sie bieten einen kritischen Überspannungsschutz gegen Blitzeinschläge und Schalttransienten und leiten überschüssige Spannung sicher in den Boden ab.
- Überdruckventil (Pressure Relief Valve): Im seltenen Fall eines internen Fehlers, der Gas und Druck erzeugt, lässt das automatische Überdruckventil den Überdruck sicher ab und verhindert so einen Tankriss und ein katastrophales Versagen.
- Deckelband/Deckelbaugruppe: Gewährleistet eine sichere, wetterfeste Abdichtung, die die Integrität des Öls und der internen Komponenten aufrechterhält und gleichzeitig den Zugang für werkseitige Wartungsarbeiten ermöglicht.
4. Montagefreundliche Hardware & Wartung
Versorgungstrupps benötigen Geräte, die sicher und einfach an Freileitungen zu installieren sind. Der TPS Pole Mount Transformer ist mit montagefreundlicher Hardware ausgestattet:
- Hebeösen (Lifting Lugs): Hochbelastbare, strategisch platzierte Hebeösen ermöglichen ein ausbalanciertes, sicheres Anheben durch Hubsteiger oder Kräne. (Das Gewicht der Einheiten reicht von 150 kg bis 1550 kg).
- HV- und LV-Durchführungen (Bushings): Hochwertige Keramik- oder Polymerdurchführungen bieten sichere, lichtbogenbeständige Anschlusspunkte für ankommende und abgehende Stromleitungen.
- Kupfer-Erdungsband: Gewährleistet einen zuverlässigen, niederohmigen Pfad zur Erde, der für den Betrieb von Überspannungsableitern und die allgemeine Systemsicherheit unerlässlich ist.
- Klares Typenschild: Lasergeätzte oder gestanzte Metalltypenschilder bieten dauerhafte, leicht lesbare Spezifikationen für die Leitungsarbeiter.
Für größere Verteilungsanforderungen auf Bodenebene ergänzen Ingenieure mastmontierte Einheiten häufig mit S20 ölgefüllten Transformatoren.

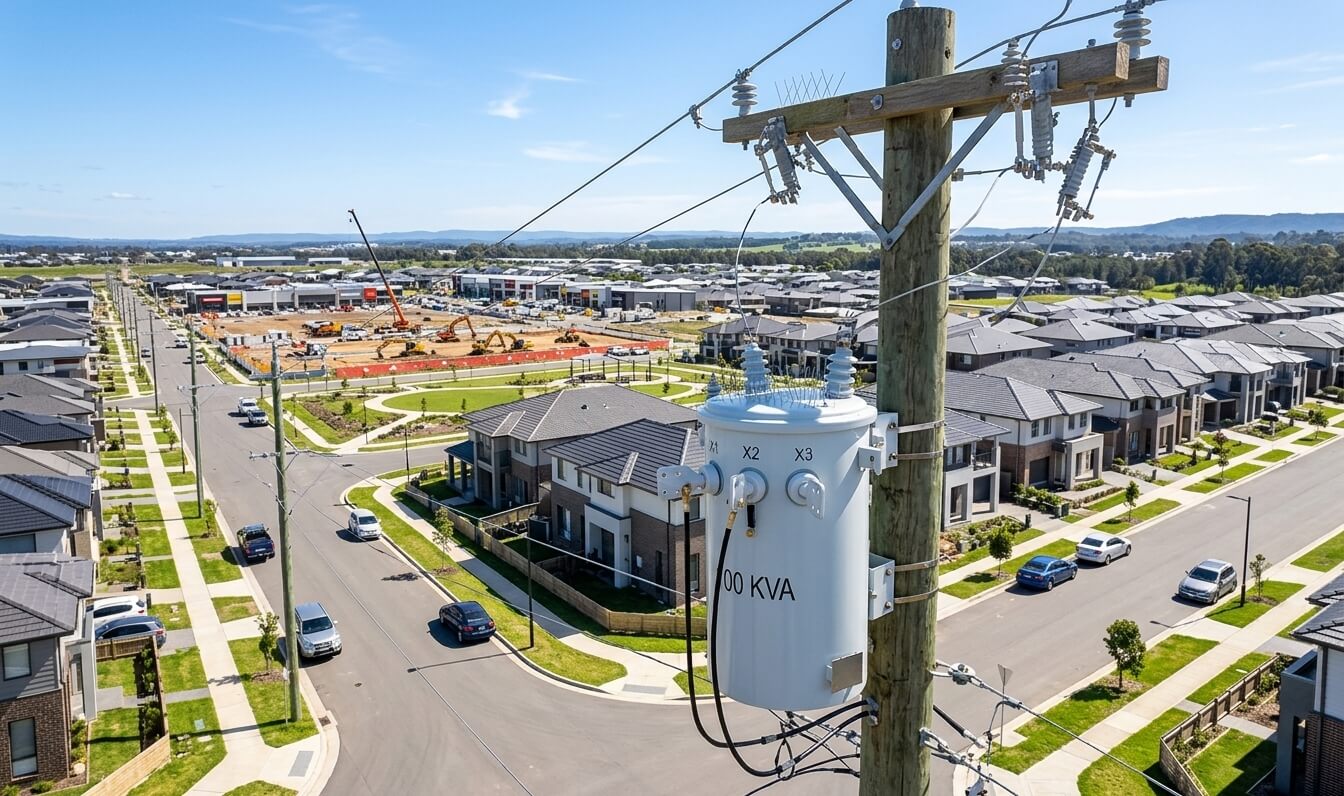

5. Versorgungs- und Gewerbeanwendungen
Der 34.5kV to 120V Transformer ist das Arbeitstier des Stromversorgungssystems auf der „letzten Meile“. Seine robuste Bauweise macht ihn ideal für eine Vielzahl anspruchsvoller Umgebungen:
- Städtische Stromverteilung: Herabsetzung der Mittelspannung aus dem Netz auf nutzbare 120V/240V für Wohngebiete und leichte Gewerbegebiete.
- Stromnetze & Ländliche Elektrifizierung: Bereitstellung von zuverlässigem Strom über große Entfernungen, wo Freileitungen die praktischste Infrastruktur darstellen.
- Baustellen & Veranstaltungsorte: Dient als zuverlässige Quelle für temporären, hochkapazitiven Einphasenstrom für Werkzeuge, Beleuchtung und temporäre Einrichtungen.
Durch die Einhaltung der IEEE C57.12.20 Standards für Freileitungs-Verteiltransformatoren garantiert dieses Gerät die Interoperabilität mit der bestehenden nordamerikanischen Netzinfrastruktur.
6. RFQ-Checkliste für den Einkauf
Um einen schnellen und genauen Angebotsprozess für Ihren Utility Transformer zu gewährleisten, sollten Beschaffungsteams und Elektroingenieure die folgenden Details vorbereiten, wenn sie eine Anfrage (RFQ) an TPS ELEKTRONIK senden:
- Nennleistung (kVA): Geben Sie Ihren Bedarf innerhalb des Bereichs von 10 kVA bis 333 kVA an.
- Primär- & Sekundärspannungen: Genaue HV- (z. B. 12470V) und LV-Anforderungen (z. B. 120/240V).
- Effizienzanforderungen: Bestätigen Sie, ob Sie Standard- oder Ultra-Hocheffizienz (bis zu 99,43 %) benötigen.
- Wicklungsmaterial: Bestätigen Sie die Präferenz für Kupferwicklung (Standard für hohe Effizienz) oder Aluminium.
- Erforderliches Zubehör: Geben Sie an, ob Sie integrierte Überspannungsableiter, spezifische Durchführungstypen oder Überdruckventile benötigen.
- Konformitätsstandards: Bestätigen Sie ANSI/IEEE-Anforderungen oder spezifische lokale Vorschriften der Versorgungsunternehmen.
Sind Sie bereit, Ihr Verteilungsnetzwerk zu konfigurieren? Entdecken Sie unsere umfassenderen Stromverteilungslösungen, um Ihr Infrastruktur-Setup zu vervollständigen.
7. Häufig gestellte Fragen (FAQ)
F1: Was ist der Hauptvorteil eines vollständig abgedichteten Transformators (Fully Sealed Tank)?
A: Ein vollständig abgedichteter Tank verhindert das Eindringen von Feuchtigkeit, Sauerstoff und Verunreinigungen. Dies erhält die Durchschlagsfestigkeit des Isolieröls, verhindert interne Korrosion und verlängert die wartungsfreie Lebensdauer des Transformators erheblich.
F2: Warum werden bei diesem Verteiltransformator Kupferwicklungen bevorzugt?
A: Kupfer hat im Vergleich zu Aluminium eine überlegene elektrische Leitfähigkeit, was zu geringeren Lastverlusten (I²R-Verluste) und einer höheren Gesamteffizienz (bis zu 99,43 %) führt. Kupfer ist auch mechanisch stärker und bietet einen besseren Widerstand gegen die physikalischen Kräfte, die bei Kurzschlüssen auftreten.
F3: Welche Rolle spielt der Überspannungsableiter (Lightning Arrester)?
A: Der Überspannungsableiter, der an oder in der Nähe der Hochspannungsdurchführungen montiert ist, schützt die interne Isolierung des Transformators vor Spannungsspitzen, die durch Blitzeinschläge oder Schaltüberspannungen auf den Freileitungen verursacht werden, indem er die überschüssige Energie sicher in den Boden ableitet.
F4: Kann dieser Transformator für spezifische Netzspannungen angepasst werden?
A: Ja, die Primärspannung ist von 7.200 V bis zu 34.500 V und die Sekundärspannung von 120 V bis 600 V hochgradig anpassbar, sodass sie an fast jede nordamerikanische Stromnetzspezifikation angepasst werden kann.
F5: Entspricht dieses Gerät den US-amerikanischen ANSI/IEEE-Standards?
A: Absolut. Der Transformator wird in strikter Übereinstimmung mit den ANSI/IEEE-Standards für Freileitungs-Verteiltransformatoren entwickelt und hergestellt, was eine sichere und zuverlässige Integration in Versorgungsnetze gewährleistet.
