DIN-Schienen-Netzteil-Installation & Verkabelung: Eine praktische Schritt-für-Schritt-Anleitung für zuverlässige Stromverteilung

Wichtige Erkenntnisse

• Die korrekte DIN-Schienen-Montage mit richtigen Abständen und Ausrichtung gewährleistet optimale Wärmeabfuhr und die Einhaltung von Sicherheitsstandards für alle Netzteile
• Richtige Leiterdimensionierung und Anschlusstechniken verhindern Spannungsabfall, Überhitzung und vorzeitigen Ausfall in 12V- und 24V-Netzteilsystemen
• Die Umsetzung umfassender Schutzstrategien, einschließlich korrekter Erdung, Überspannungsschutz und Isolation, maximiert die Wirksamkeit von integrierten Über- und Übertemperaturschutz-Funktionen
• Strategische Komponentenplatzierung unter Berücksichtigung von Wärmemanagement, EMI-Reduzierung und Wartungszugang verlängert die Lebensdauer von DC-Netzteilen und gewährleistet zuverlässigen Betrieb
• Systematische Test-, Dokumentations- und Wartungsverfahren validieren die Installationsqualität und unterstützen die Langzeit-Zuverlässigkeit Ihrer 12-Volt-Netzteilanwendungen

Wenn Industrie-Steuerungssysteme aufgrund von Stromstörungen ausfallen oder LED-Beleuchtungsnetzteil-Installationen wegen Spannungsabfall nicht die erwartete Leistung bringen, liegt die Ursache oft in falschen Installationspraktiken und nicht in Produktfehlern. Diese umfassende Anleitung verwandelt theoretisches Wissen in praktische Verfahren für die korrekte Installation und Verkabelung von DIN-Schienen-Netzteilen gleich beim ersten Mal.

Die DIN-Schienen-Netzteil-Installation stellt einen kritischen Punkt zwischen Produktspezifikationen und realer Leistung dar. Während Hersteller Geräte wie CE-zertifizierte Netzteile mit robusten Funktionen wie automatischem Wiederherstellungsschutz und umfassenden Sicherheitsmechanismen entwickeln, hängt ihre tatsächliche Zuverlässigkeit vollständig von der korrekten Installation ab. Dieser Leitfaden bietet das fehlende Bindeglied zwischen Datenblatt-Spezifikationen und in der Praxis bewährten Verfahren für AC-DC-Netzteilinstallationen in industriellen, gewerblichen und Infrastrukturanwendungen.

Von der Auswahl der geeigneten 12-Volt-DC-Netzteil-Einheit für Ihre Anwendung bis zur Umsetzung fortschrittlicher Verkabelungstechniken, die das Potenzial von konvektionsgekühlten Netzteildesigns maximieren, deckt dieses Handbuch jeden praktischen Aspekt ab. Egal, ob Sie ein einfaches Netzteil für 12V-Steuerkreise installieren oder ein komplexes verteiltes 24-Volt-Netzteil-Netzwerk für die Industrieautomatisierung entwerfen – Sie finden systematisch organisierte, sofort anwendbare Anleitungen, die optimale Leistung und Langlebigkeit gewährleisten.

Kapitel 1: Vorab-Installationsplanung und Sicherheitsprotokolle

1.1 Sicherheit zuerst: Wesentliche Vorsichtsmaßnahmen vor der Installation

Bevor Sie Netzteile oder zugehörige Komponenten handhaben, verhindern umfassende Sicherheitsprotokolle Unfälle und gewährleisten die Einhaltung von Vorschriften. Elektroinstallationen mit DC-Netzteilen erfordern Aufmerksamkeit für sowohl persönliche Sicherheit als auch Geräteschutz.

Beginnen Sie mit der Überprüfung der vollständigen Netzisolation mithilfe eines zertifizierten Spannungsprüfers, der für die maximale Spannung Ihres Systems ausgelegt ist. Für Installationen mit 120-370VDC-Netzteilen ist diese Überprüfung aufgrund der gefährlichen Spannungspegel besonders kritisch. Implementieren Sie ein Lockout-Tagout (LOTO)-Verfahren, das eine versehentliche Wiederenergisierung während der Installation physisch verhindert. Dokumentieren Sie alle Stromquellen, einschließlich sekundärer Ausgänge von anderen Netzteilen im System, die möglicherweise spannungsführend bleiben.

Die Anforderungen an persönliche Schutzausrüstung (PSA) variieren je nach Anwendung. Für Niederspannungs-12V-DC-Netzteilinstallationen in Schaltschränken genügen in der Regel Schutzbrillen und isolierte Werkzeuge. Bei Arbeiten an Netzspannungseingängen von AC-DC-Netzteilen oder Hochstrom-24VDC-Anwendungen sind jedoch zusätzliche Schutzmaßnahmen wie spannungsgeprüfte Handschuhe, Gesichtsschilde und flammhemmende Kleidung erforderlich. Beziehen Sie sich für spezifische Anforderungen immer auf lokale Elektrovorschriften und Arbeitssicherheitsbestimmungen.

1.2 Auswahl des richtigen DIN-Schienen-Netzteils für Ihre Anwendung

Die Auswahl geeigneter Netzteile beginnt mit der Analyse Ihrer spezifischen Anforderungen und nicht nur mit dem Abgleich von Spannungs- und Stromwerten. Berücksichtigen Sie diese kritischen Auswahlfaktoren:

Anwendungsfaktor	Überlegungen für 12V-Netzteile	Überlegungen für 24V-Netzteile
Spannungstoleranz	±5% typischerweise akzeptabel für Relais, Solenoide	±2% oft erforderlich für analoge Sensoren, Controller
Stromanforderungen	Berechnen Sie Dauerlast + Einschaltströme × 1,5 Sicherheitsfaktor	Beziehen Sie gleichzeitige Aktivierungsströme für mehrere Lasten ein
Umgebungsbedingungen	Konvektionsgekühlte Netzteile benötigen ausreichend Luftstrom	Strom um 20-30% oberhalb von 50°C Umgebungstemperatur reduzieren
Schutzanforderungen	Grundlegender Überspannungsschutz für einfache Schaltkreise ausreichend	Umfassender Schutz für teure angeschlossene Geräte erforderlich
Zertifizierungsbedarf	CE-Netzteilzertifizierung für EU-Märkte verpflichtend	Zusätzliche Zertifizierungen für bestimmte Branchen/Regionen

Für LED-Beleuchtungsnetzteil-Anwendungen sind zusätzliche Überlegungen wie Dimmkompatibilität, Konstantstrom- vs. Konstantspannungsbetrieb und Oberschwingungsstromanforderungen zu berücksichtigen. Industrie-Steuerungsanwendungen mit Netzteilen für 12-Volt-Geräte profitieren oft von Einheiten mit breiteren Eingangsspannungsbereichen und robustem Transientenschutz. Bei der Spezifikation von 5V-Netzteilen für empfindliche Elektronik ist besonderes Augenmerk auf Ausgangsrausch-Spezifikationen und Remote-Sensing-Fähigkeiten zu legen.

Die Garantiezeit gibt Aufschluss über das Vertrauen des Herstellers. Eine Netzteileinheit mit 5-Jahres-Garantie deutet typischerweise auf höherwertige Komponenten und konservativere Designmargen im Vergleich zu Standard-Einjahresgarantien hin. Für anspruchsvolle Anwendungen bietet diese verlängerte Garantie eine wertvolle Risikominderung.

1.3 Werkzeuge und Materialien: Vorbereitung für eine effiziente Installation

Die richtige Vorbereitung mit geeigneten Werkzeugen und Materialien beeinflusst die Installationsqualität und -effizienz erheblich. Erstellen Sie vor Beginn der Arbeit an einer DIN-Schienen-Netzteil-Installation einen umfassenden Installationskoffer.

Checkliste wesentlicher Werkzeuge:

• DIN-Schienen-Montagewerkzeug oder Flachkopf-Schraubendreher für die DIN-Schiene TS 35/7.5-Installation
• Aderendhülsen-Abklemmer mit mehreren Querschnittseinstellungen (inkl. Feindraht-Einstellungen für Steuerungsverkabelung)
• Hochwertige Crimpzangen für die Aderendhülsen-Montage an Litzenleitern
• Drehmoment-Schraubendreher oder -bits mit drehmomentbegrenzendem Aufsatz (Bereich 0,5-2,5 Nm)
• Isolationswiderstandsprüfer (Megohmmeter) zur Überprüfung der Isolierung
• Digitalmultimeter mit True-RMS-Messfähigkeit
• Kabelabisolierzange, die den größten Leiterquerschnitt Ihrer Installation sauber abisolieren kann
• Beschriftungssystem (tragbarer Etikettendrucker oder hochwertiges handschriftliches Beschriftungssystem)
• Kabelmanagement-Werkzeuge einschließlich Kabelbinder, Verlegewerkzeuge und Kabelkämme

Kritische Materialliste:

• Geeignete DIN-Schienen TS 35/7.5 oder kompatible Schienenabschnitte mit Montagezubehör
• Leitungen mit korrektem Querschnitt und Temperaturbewertung, geeignet für Ihre Umgebung
• Hochwertige Kupfer-Aderendhülsen für alle Litzenleiter-Anschlüsse
• Montagezubehör einschließlich Endhalter, Stützclips und Trennbleche
• Schrumpfschläuche in verschiedenen Größen für Zugentlastung und Isolierung
• Schutzeinrichtungen einschließlich passend bemessener Sicherungen oder Leistungsschalter
• Sammelschienen für gemeinsame Anschlüsse bei der Verteilung mehrerer Netzteil- und Lastverbindungen
• EMV-Abschirmmaterialien für empfindliche Installationen

Kapitel 2: DIN-Schienen-Montagetechniken und Best Practices

2.1 DIN-Schienenauswahl und -vorbereitung

Das Fundament einer zuverlässigen DIN-Schienen-Netzteil-Installation beginnt mit der richtigen Schienenauswahl und -montage. Während die DIN-Schiene TS 35/7.5 den häufigsten Standard darstellt, gewährleistet das Verständnis der Schienenspezifikationen Kompatibilität und Zuverlässigkeit.

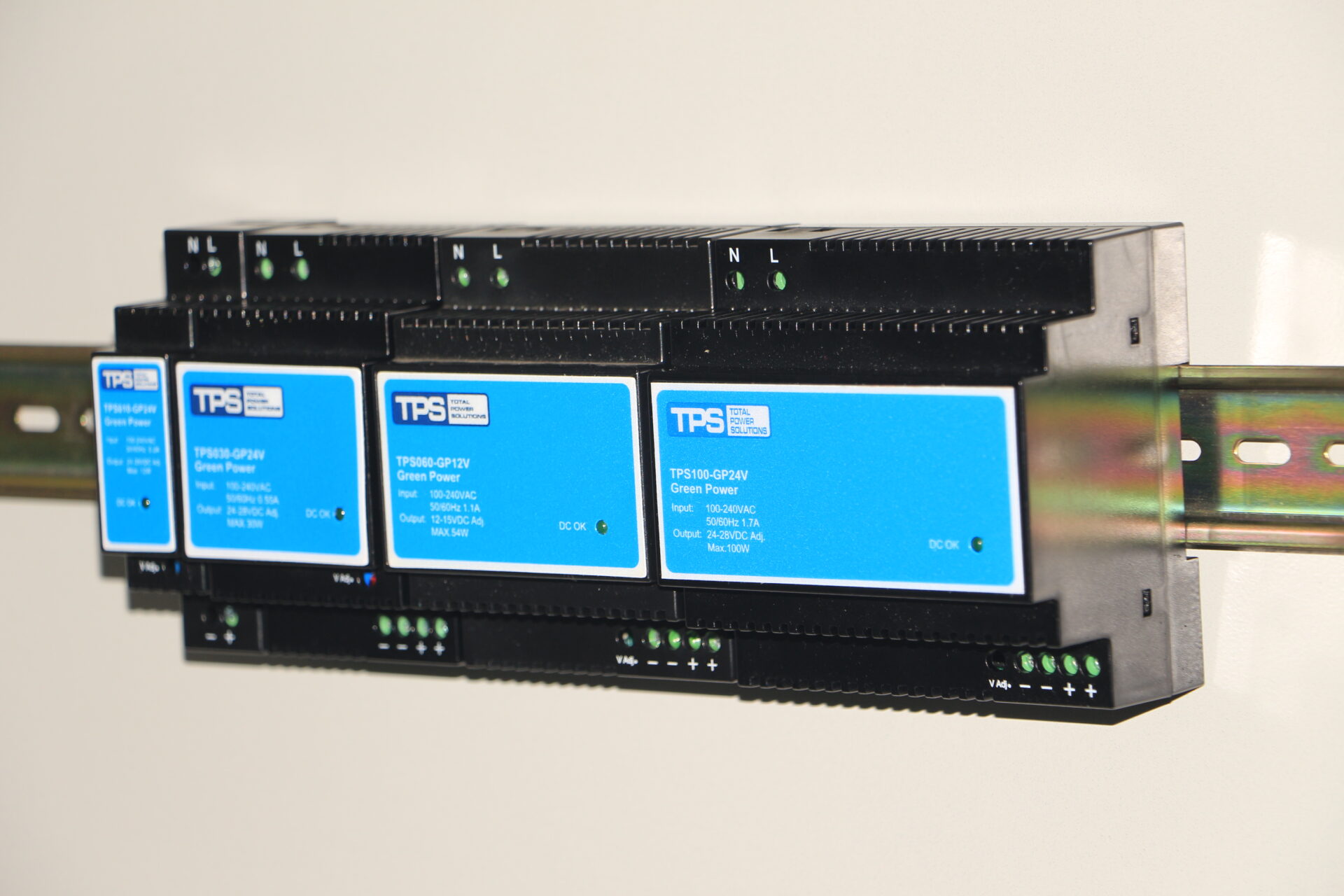

TS-35/7.5-Schienen haben eine Breite von 35 mm mit einer Montagehöhe von 7,5 mm und bieten ein optimales Gleichgewicht zwischen Montagestabilität und Platzeffizienz. Für schwerere Netzteile oder Umgebungen mit hohen Vibrationen sind TS-35/15-Schienen mit 15 mm Montagehöhe für erhöhte Steifigkeit zu erwägen. Aluminiumschienen bieten ausgezeichnete Korrosionsbeständigkeit und Wärmeableitung, während verzinkter Stahl maximale mechanische Festigkeit bietet.

Die Schienenvorbereitung beginnt mit dem Zuschneiden auf die erforderliche Länge mit einer Feinzahn-Säge oder einem speziellen DIN-Schienenschneider. Entgraten Sie die Schnittenden immer gründlich, um Verletzungen zu vermeiden und eine glatte Komponentenmontage zu gewährleisten. Die Montageabstände folgen spezifischen Richtlinien: Lassen Sie mindestens 20 mm Abstand über und unter der Schiene zur Belüftung, was besonders wichtig für konvektionsgekühlte Netzteile ist. Bei vertikaler Montage mehrerer Schienen halten Sie mindestens 75 mm Abstand zwischen den Schienen für Verkabelung und Wärmeableitung ein.

2.2 Netzteilmontageverfahren

Die korrekte Montage von Netzteilen gewährleistet mechanische Stabilität, optimale Wärmeableitung und die Einhaltung von Sicherheitsabständen. Folgen Sie diesem systematischen Verfahren:

• Positionsplanung: Bestimmen Sie den optimalen Ort unter Berücksichtigung von Eingangs-/Ausgangskabelverlegung, Wartungszugang und Wärmemanagement. Platzieren Sie AC-DC-Netzteile fern von wärmeerzeugenden Geräten wie Motorantrieben oder Transformatoren. Gruppieren Sie bei mehreren Einheiten ähnliche DC-Netzteile zusammen, um die Verkabelung zu vereinfachen.
• Abstandsüberprüfung: Stellen Sie mindestens die in den Herstellerspezifikationen angegebenen Abstände sicher. Typische Anforderungen umfassen 50 mm über/unter zur Belüftung (kritisch für konvektionsgekühlte Netzteil-Designs), mindestens 10 mm zwischen benachbarten Geräten und 20 mm von Schaltschrankwänden oder anderen Hindernissen.

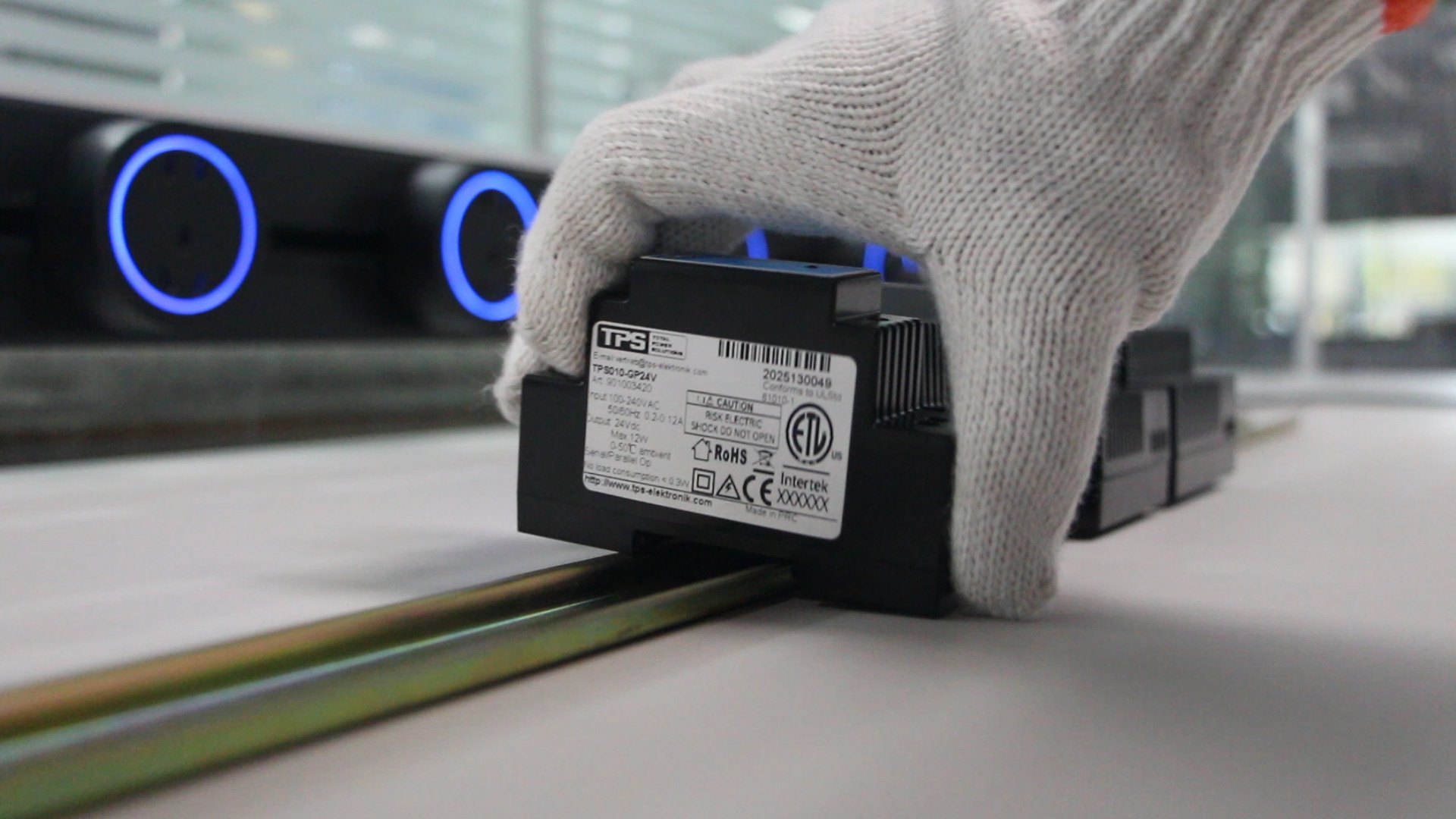

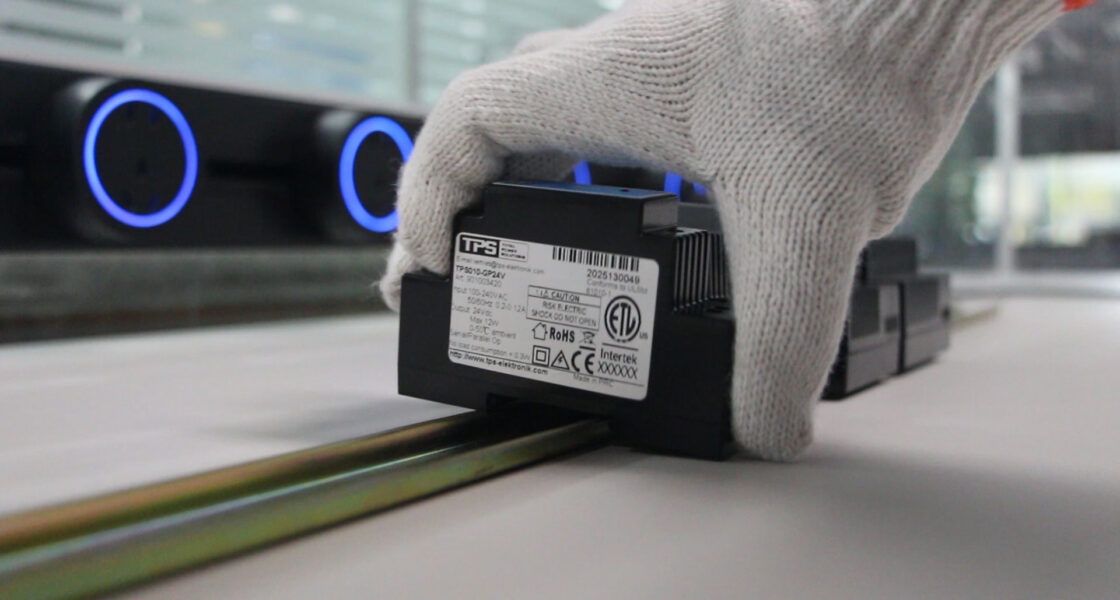

• Erstes Ansetzen: Hängen Sie zuerst die obere Lippe des DIN-Schienen-Netzteils auf die Schiene, schwenken Sie dann die Einheit vorsichtig, bis der untere Verriegelungsmechanismus in die Schiene einrastet. Vermeiden Sie Gewalt oder Hämmern, was sowohl das Netzteil als auch die Schiene beschädigen kann.
• Sicheres Verriegeln: Setzen Sie den Verriegelungsmechanismus vollständig ein. Bei den meisten TPS-Netzteilen und Qualitätseinheiten sollten Sie ein deutliches Klicken hören und fühlen, wenn sie richtig eingerastet ist. Testen Sie durch vorsichtiges Anheben der Einheit – sie sollte sich nicht von der Schiene lösen.
• Endgültige Positionierung: Schieben Sie die Einheit in ihre endgültige Position und achten Sie auf ausreichenden Abstand zu benachbarten Komponenten. Erwägen Sie für Anwendungen mit 120-370VDC-Netzteilen oder anderen Hochleistungsgeräten während der Planung eine Thermografie, um potenzielle Hot Spots zu identifizieren.

Stellen Sie bei der Montage mehrerer Netzteile und verwandter Komponenten eine logische Anordnung sicher, die dem Leistungsfluss folgt: zuerst Eingangsschutzeinrichtungen, dann AC-DC-Netzteile, dann Ausgangsverteilungskomponenten. Diese Anordnung minimiert Kreuzverkabelung und vereinfacht die Fehlersuche.

2.3 Multi-Netzteil-Installationen und Thermomanagement

Installationen, die mehrere Netzteile erfordern, stellen einzigartige Herausforderungen in Bezug auf Abstände, Wärmemanagement und Verkabelungsorganisation dar. Die Umsetzung strategischer Praktiken gewährleistet einen zuverlässigen Betrieb aller Einheiten.

Für gemischte Spannungssysteme mit sowohl 12-Volt-DC- als auch 24VDC-Netzteilen halten Sie klare physische Trennung und unterschiedliche Farbcodierung ein, um versehentliche Querverbindungen zu verhindern. Die vertikalen Abstandsempfehlungen variieren je nach Leistung: Für Netzteile unter 100 W genügen typischerweise 10 mm vertikaler Abstand; für 100-240-W-Einheiten erhöhen Sie auf 15 mm; für höherleistungsfähige Einheiten oder konvektionsgekühlte Netzteil-Designs in engen Räumen optimiert ein Mindestabstand von 25 mm den Luftstrom.

Horizontale Anordnungen erweisen sich als am effektivsten für die natürliche Konvektionskühlung. Wenn Zwangsluftkühlung notwendig ist, positionieren Sie die Netzteile entsprechend den Luftstrommustern des Schaltschranks. Ansaugöffnungen sollten kühle Luft über die Netzteileinheiten ziehen, bevor sie über andere wärmeerzeugende Komponenten strömt. Positionieren Sie bei Installationen mit sowohl 5V-Netzteilen für empfindliche Elektronik als auch höherleistungsfähigen Einheiten die empfindlichen Netzteile stromaufwärts im Luftstrom, um die kühlste Luft zu erhalten.

Thermomanagement geht über Abstände hinaus. Ziehen Sie diese zusätzlichen Strategien in Betracht:

• Installieren Sie Temperaturüberwachung mit Alarmen, die 10°C unterhalb des Übertemperaturschutz-Abschaltpunkts eingestellt sind
• Verwenden Sie wärmeleitende Montagepads für DIN-Schienen-Netzteile in Umgebungen mit hoher Umgebungstemperatur
• Implementieren Sie temperaturabhängige Schaltschrankkühlung für Umgebungen über 40°C Umgebungstemperatur
• Überwachen Sie die Lastverteilung, um zu verhindern, dass ein einzelnes 12V-Netzteil kontinuierlich nahe der maximalen Kapazität betrieben wird

Kapitel 3: Umfassende Verkabelungspraktiken für DIN-Schienen-Netzteile

3.1 Eingangsleistungs-Anschlussverfahren

Die richtige Eingangsverkabelung bildet die Grundlage für den zuverlässigen Betrieb von Netzteilen. Egal, ob Sie ein einfaches 12V-DC-Netzteil oder ein komplexes 120-370VDC-Netzteilsystem anschließen – die Einhaltung methodischer Verfahren verhindert häufige Ausfallursachen.

Beginnen Sie mit der Überprüfung der Eingangsspannungskompatibilität. Für als Universaleingang gekennzeichnete Einheiten (typischerweise 85-264VAC) bleibt diese Prüfung entscheidend, da einige AC-DC-Netzteile wählbare Eingangsbereiche haben. Verwenden Sie ein True-RMS-Multimeter, um die tatsächliche Netzspannung zu messen, und beachten Sie Abweichungen vom Nennwert, die die Leistung beeinträchtigen oder eine Entlastung erforderlich machen könnten.

Eingangsschutzstrategie: Jedes DIN-Schienen-Netzteil erfordert einen angemessenen Eingangsschutz. Implementieren Sie einen koordinierten Ansatz:

• Primärschutz: Installieren Sie einen passend bemessenen Leistungsschalter oder eine Sicherung innerhalb von 0,5 Metern von den Netzteileingangsklemmen
• Überspannungsableiter: Für Einheiten ohne integrierten Überspannungsschutz fügen Sie geeignete Überspannungsschutzgeräte (SPDs) hinzu
• Filterung: In elektrisch verrauschten Umgebungen ziehen Sie die Hinzufügung von EMV-Filtern vor und nach dem Netzteil in Betracht, wenn empfindliche Geräte folgen
• Trennmittel: Stellen Sie sicher, dass eine leicht zugängliche Trenneinrichtung innerhalb Sichtweite der Installation für die Wartungssicherheit vorhanden ist

Verkabelungsimplementierung: Verwenden Sie ausschließlich Kupferleiter, dimensioniert nach sowohl Stromtragfähigkeit als auch Spannungsabfallüberlegungen. Für 12-Volt-Netzteile wird der Spannungsabfall besonders kritisch, da selbst kleine Reduzierungen die Leistung erheblich beeinträchtigen. Folgen Sie dieser Leitergrößen-Methodik:

• Berechnen Sie den Vollaststrom einschließlich Sicherheitsmarge (typischerweise 125 % des Nennstroms)
• Bestimmen Sie den maximal akzeptablen Spannungsabfall (maximal 3 % für Abzweigstromkreise)
• Wählen Sie einen Leiterquerschnitt, der sowohl die Strombelastbarkeit als auch die Spannungsabfallanforderungen erfüllt
• Überprüfen Sie die Kompatibilität mit den Klemmengrößen Ihrer spezifischen Netzteile

Die Anschlussqualität beeinflusst die Zuverlässigkeit direkt. Verwenden Sie für Litzenleiter immer geeignete Aderendhülsen, die sowohl auf den Leiterquerschnitt als auch auf die Klemmendimensionen genau abgestimmt sind. Wenden Sie die herstellerspezifischen Drehmomentwerte mit einem kalibrierten Drehmomentwerkzeug an – typischerweise 0,5–0,8 Nm für kleinere 5V-Netzteile, 1,2–1,5 Nm für Standard-12V- und 24V-Netzteile und höhere Werte für Hochstromklemmen. Führen Sie nach dem Anziehen einen sanften Zugtest durch, um die sichere Verbindung zu überprüfen.

3.2 Ausgangskreis-Design und -Implementierung

Die Ausgangsverkabelung erfordert ebenso viel Aufmerksamkeit für Details wie die Eingangsanschlüsse. Eine ordnungsgemäße Implementierung gewährleistet optimale Spannungsregelung, minimiert elektromagnetische Störungen und verhindert Erdungsschleifen.

Spannungsabfallmanagement: Für 12-Volt-DC-Netzteilanwendungen beeinträchtigt der Ausgangsspannungsabfall die Leistung erheblich. Implementieren Sie diese Strategien:

• Verwenden Sie größere Leiterquerschnitte als Mindestanforderungen – eine Größe größer reduziert den Spannungsabfall typischerweise um etwa 35 %
• Implementieren Sie Sternverteilung für kritische Lasten anstelle der Verkettung mehrerer Geräte
• Ziehen Sie eine höhere Spannungsverteilung (24 V statt 12 V) mit lokaler Regelung für empfindliche 12V-Netzteillasten in Betracht
• Berechnen Sie für lange Strecken den Spannungsabfall mit der Formel: V_abfall = 2 × L × I × R, wobei L=Länge (Fuß), I=Strom (Ampere), R=Widerstand (Ohm/Fuß)

Ausgangsschutz-Implementierung: Während hochwertige TPS-Netzteile umfassenden Schutz integrieren, erhöht zusätzlicher Ausgangsschutz die Systemzuverlässigkeit:

• Installieren Sie passend bemessene Sicherungen in jedem Ausgangsabzweigstromkreis
• Ziehen Sie elektronische Leistungsschalter für Lasten mit häufigen Einschaltströmen in Betracht
• Implementieren Sie Verpolungsschutz für Stromkreise, in denen falsche Verbindung möglich ist
• Fügen Sie Transientenspannungsunterdrücker für Ausgänge hinzu, die an lange Kabelstrecken oder externe Geräte angeschlossen sind

Verkabelungspraktiken für spezifische Anwendungen:

• LED-Beleuchtungsnetzteil-Installationen: Verwenden Sie Konstantspannungsmodus für parallele LED-Arrays, Konstantstrom für Reihenschaltungen. Führen Sie Dimmkompatibilitätsprüfungen für gesteuerte Installationen durch.
• Empfindliche Elektronik, betrieben mit 5V-Netzteilen: Implementieren Sie Sternerdung, verwenden Sie verdrillte Leitungen für Versorgung und Rückleitung, ziehen Sie separate Regelung für analoge und digitale Abschnitte in Betracht.
• Industriesteuerung mit 24-Volt-Netzteilen: Trennen Sie analoge Sensorstromversorgung von digitaler E/A-Stromversorgung, um Rauschkopplung zu verhindern. Verwenden Sie abgeschirmtes Kabel für analoge Signale mit einseitig geerdetem Schirm.

3.3 Erdungs- und Abschirmtechniken

Eine ordnungsgemäße Erdung stellt einen der kritischsten, aber häufig missverstandenen Aspekte der Netzteilinstallation dar. Die korrekte Implementierung verhindert elektrische Gefahren, reduziert elektromagnetische Störungen und gewährleistet den ordnungsgemäßen Betrieb von Schutzschaltungen.

Schutzerdung: Jedes DIN-Schienen-Netzteil mit Metallgehäuse erfordert eine Verbindung mit dem Schutzleiter (PE). Verwenden Sie ausschließlich grün/gelbes Kabel für diesen Zweck, dimensioniert nach lokalen Elektrovorschriften (typischerweise gleich oder größer als die Versorgungsleiter). Gewährleisten Sie niederohmige Verbindungen durch:

• Verwendung dedizierter Erdungsklemmen anstelle der Abhängigkeit vom DIN-Schienenkontakt
• Beibehaltung von Metall-zu-Metall-Kontakt durch Entfernen von Farbe oder Beschichtungen an Verbindungspunkten
• Implementierung von Sternerdung für mehrere Netzteile und verwandte Geräte
• Regelmäßiges Testen der Erdungskontinuität mit einem Erdungsbondtester

Signalerdung: Unterscheiden Sie sorgfältig zwischen Schutzerde und Signalbezugserde. Stellen Sie für analoge Schaltkreise, die von DC-Netzteilen gespeist werden, eine saubere Signalbezugserde getrennt von verrauschten digitalen oder Leistungserden her. Techniken umfassen:

• Verwendung separater 12-Volt-Netzteile für analoge und digitale Abschnitte
• Implementierung von Ein-Punkt-Erdung für empfindliche Messschaltungen
• Verwendung von Isolationstechniken beim Verbinden von Erden zwischen verschiedenen Systemen

EMV/Störstrahlungsabschirmung: Elektromagnetische Verträglichkeit wird in dichten Installationen zunehmend wichtig. Implementieren Sie diese Abschirmungspraktiken:

• Verwenden Sie abgeschirmte Kabel für empfindliche Signale mit ordnungsgemäßer Schirmabschaltung
• Installieren Sie Ferritkerne an sowohl Eingangs- als auch Ausgangskabeln nahe den AC-DC-Netzteilen
• Halten Sie physische Trennung zwischen Leistungs- und Signalleitungen ein (mindestens 100 mm oder Kreuzung im 90°-Winkel)
• Ziehen Sie EMV-Dichtungen an Schaltschranktüren und abgeschirmte Kabelkanäle für kritische Anwendungen in Betracht

Kapitel 4: Schutzschaltungs-Implementierung und -Prüfung

4.1 Nutzung integrierter Schutzfunktionen

Moderne DIN-Schienen-Netzteile integrieren ausgeklügelte Schutzmechanismen, die eine ordnungsgemäße Installation erfordern, um effektiv zu funktionieren. Das Verständnis und die Ergänzung dieser Merkmale maximiert die Systemzuverlässigkeit.

Überspannungsschutz (OVP)-Schaltungen schalten das Netzteil automatisch ab, wenn die Ausgangsspannung einen sicheren Schwellenwert überschreitet, typischerweise 115–135 % des Nennwerts. Um einen ordnungsgemäßen OVP-Betrieb zu gewährleisten:

• Überprüfen Sie, ob die OVP-Schwelle mit der Toleranz der angeschlossenen Geräte übereinstimmt (besonders wichtig für 5V-Netzteile, die empfindliche Elektronik versorgen)
• Testen Sie die OVP-Funktionalität während der Inbetriebnahme mit einer kontrollierten Laststeigerung
• Verstehen Sie die OVP-Antwortcharakteristik – einige Einheiten bleiben gesperrt und erfordern einen manuellen Reset, während andere mit automatischem Wiederherstellungsschutz nach Fehlerbeseitigung automatisch neu starten

Übertemperaturschutz-Mechanismen schützen vor thermischer Beschädigung. Stellen Sie für konvektionsgekühlte Netzteil-Designs sicher:

• Ausreichend Belüftungsraum wie in der Herstellerdokumentation spezifiziert
• Regelmäßige Reinigung von Belüftungsöffnungen in staubigen Umgebungen
• Überwachung der Umgebungstemperatur mit Entlastung gemäß Herstellerrichtlinien
• Verständnis des Schutzverhaltens – einige Einheiten reduzieren den Ausgangsstrom vor dem vollständigen Abschalten

Kurzschlussschutz: Alle hochwertigen Netzteile beinhalten Strombegrenzung oder Foldback-Schutz. Überprüfen Sie:

• Der Schutz aktiviert sich, ohne das Netzteil oder angeschlossene Geräte zu beschädigen
• Das Wiederherstellungsverhalten entspricht den Systemanforderungen (automatisch vs. manuell)
• Koordination mit vorgelagerten Schutzeinrichtungen, um selektives Auslösen zu gewährleisten

Verstehen Sie für Einheiten mit automatischem Wiederherstellungsschutz den Wiederherstellungsalgorithmus – typischerweise mit einer Verzögerungsperiode gefolgt von einem automatischen Neustartversuch. Diese Funktion erweist sich als besonders wertvoll in abgelegenen oder unbeaufsichtigten Installationen, erfordert jedoch eine sorgfältige Bewertung für Anwendungen, bei denen ein unerwarteter Neustart Sicherheitsprobleme verursachen könnte.

4.2 Ergänzende Schutzstrategien

Während moderne Netzteile umfassenden internen Schutz beinhalten, adressiert zusätzlicher externer Schutz installationsspezifische Risiken und verbessert die gesamte Systemzuverlässigkeit.

Eingangstransientenschutz: Selbst mit robusten internen Designs erweist sich zusätzliche Transientenspannungsunterdrückung als vorteilhaft, insbesondere für AC-DC-Netzteile in Gebieten mit unzuverlässiger Netzqualität. Implementieren Sie einen mehrstufigen Ansatz:

• Primärschutz: Typ 1 oder 2 Überspannungsschutzgeräte am Netzanschluss
• Sekundärschutz: Dedizierte SPDs für empfindliche Gerätezweige
• Tertiärschutz: Punktgenaue Unterdrücker für kritische 12V-Netzteil-Stromkreise

Ausgangsschutz-Anpassung: Passen Sie den Ausgangsschutz an spezifische Lasteigenschaften an:

• Für kapazitive Lasten, die bei LED-Beleuchtungsnetzteil-Anwendungen üblich sind, fügen Sie Soft-Start-Schaltungen hinzu, um den Einschaltstrom zu begrenzen
• Für Motorlasten, die von 24VDC-Netzteilen gespeist werden, implementieren Sie elektronische Motorschutzrelais
• Für parallele redundante Systeme, schließen Sie Isolationsdioden ein, um Rückeinspeisung zu verhindern
• Für empfindliche Messschaltungen mit 5V-Netzteilen, fügen Sie lineare Nachregler zur Rauschreduzierung hinzu

Überwachungs- und Alarmierungssysteme: Proaktive Überwachung identifiziert Probleme, bevor sie Ausfälle verursachen. Ziehen Sie die Implementierung in Betracht:

• Stromüberwachung mit einstellbaren Alarmschwellen
• Temperaturüberwachung mit Trendanalyse, um sich verschlechternde Bedingungen zu erkennen
• Spannungsqualitätsüberwachung, um sich entwickelnde Netzqualitätsprobleme zu identifizieren
• Remote-Benachrichtigungsfähigkeiten für unbeaufsichtigte Installationen

4.3 Systematische Test- und Inbetriebnahmeverfahren

Gründliches Testen validiert die Installationsqualität und stellt sicher, dass alle Schutzsysteme wie beabsichtigt funktionieren. Folgen Sie diesem strukturierten Inbetriebnahmeansatz für Netzteile:

Vor-Einschaltungsprüfungen: Überprüfen Sie vor dem Anlegen der Spannung:

• Korrekte Verkabelung mithilfe von Durchgangsprüfungen bei getrennter Spannung
• Ordnungsgemäßen Isolationswiderstand (typischerweise >1 MΩ bei 500 VDC für 24-Volt-Netzteilsysteme)
• Ausreichenden mechanischen Abstand und Montagesicherheit
• Korrekte Einstellung aller einstellbaren Parameter (Spannung, Strombegrenzung)
• Ordnungsgemäße Sicherungs-/Leistungsschalter-Bemessung und -Installation

Ersteinschaltsequenz: Implementieren Sie kontrollierte Einschaltung:

• Legen Sie Eingangsspannung mit getrennten Ausgangslasten an
• Überprüfen Sie, ob die Eingangsspannung mit den Netzteil- und Einheitsspezifikationen übereinstimmt
• Prüfen Sie die Ausgangsspannung ohne Last (sollte innerhalb von ±1 % des Nennwerts für hochwertige DC-Netzteile liegen)
• Messen Sie Ausgangswelligkeit und Rauschen (typischerweise <1 % der Ausgangsspannung für Standardeinheiten)
• Überprüfen Sie den ordnungsgemäßen Betrieb von Statusanzeigen

Lasttestprotokoll: Wenden Sie Last schrittweise an, während Sie die Leistung überwachen:

• Legen Sie 25 % Nennlast an, überwachen Sie 15 Minuten lang und prüfen Sie den Temperaturanstieg
• Erhöhen Sie auf 50 % Last, verifizieren Sie die Spannungsregelung (typischerweise innerhalb von ±0,5 % für 12-Volt-DC-Netzteile)
• Legen Sie 75 % Last an, prüfen Sie auf abnormale hörbare Geräusche oder Vibrationen
• Legen Sie 100 % Last für 30 Minuten an, überwachen Sie die thermische Leistung
• Ziehen Sie für Einheiten mit 5-Jahres-Garantieerwartungen verlängerte Burn-in-Tests bei erhöhter Temperatur in Betracht

Schutzfunktionsverifizierung: Testen Sie jede Schutzfunktion methodisch:

• Überspannungsschutztest: Erhöhen Sie allmählich die Ausgangsspannung (falls einstellbar) oder simulieren Sie einen Fehler
• Überstromtest: Wenden Sie inkrementelle Laststeigerung über die Nennleistung an, während Sie die Reaktion überwachen
• Kurzschlusstest: Kurzschließen Sie den Ausgang kurzzeitig durch eine geeignete strombegrenzende Vorrichtung
• Thermischer Test: Überwachen Sie die Reaktion auf reduzierten Luftstrom oder erhöhte Umgebungstemperatur
• Automatische-Wiederherstellung-Schutz-Verifizierung: Überprüfen Sie bei vorhandener Funktion den automatischen Neustart nach Fehlerbeseitigung

Dokumentieren Sie alle Testergebnisse einschließlich Messungen, Beobachtungen und etwaiger Abweichungen von der erwarteten Leistung. Diese Dokumentation erweist sich als unschätzbar für die Fehlerbehebung zukünftiger Probleme und validiert die Installationsqualität.

Kapitel 5: Erweiterte Installationsszenarien und Fehlerbehebung

5.1 Spezielle Anwendungsinstallationen

Bestimmte Anwendungen erfordern spezialisierte Installationsansätze über Standardpraktiken hinaus. Das Verständnis dieser Anforderungen gewährleistet optimale Leistung von Netzteilen in anspruchsvollen Umgebungen.

Hochvibrationsumgebungen: Industrielle Umgebungen mit signifikanten Vibrationen erfordern erweiterte Montagetechniken für DIN-Schienen-Netzteile:

• Verwenden Sie vibrationsdämpfende Schienenbefestigungen oder Anti-Vibrations-Clips
• Implementieren Sie zusätzliche mechanische Sicherung über Standard-DIN-Schienenclips hinaus
• Verwenden Sie crimpbare Verbindungen mit Zugentlastung anstelle von nur Schraubklemmen
• Wählen Sie speziell für Hochvibrationsumgebungen bewertete Netzteile
• Implementieren Sie regelmäßige Inspektionspläne für Verbindungsintegrität

Parallele und redundante Konfigurationen: Für Anwendungen, die erhöhte Stromkapazität oder Zuverlässigkeit erfordern, erfordert der Parallelbetrieb mehrerer Netzteile spezifische Techniken:

• Verwenden Sie speziell für Parallelbetrieb mit Stromverteilungsfähigkeit ausgelegte Einheiten
• Implementieren Sie Lastverteilungscontroller für nicht inhärent verteilende Einheiten
• Schließen Sie Isolationsdioden ein, um Rückeinspeisung in redundanten Konfigurationen zu verhindern
• Stellen Sie gleiche Ausgangsverkabelungslängen sicher, um eine ausgeglichene Stromverteilung zu fördern
• Überwachen Sie individuelle Einheitsströme, um ausfallende Einheiten vor dem vollständigen Ausfall zu identifizieren

Medizinische und sicherheitskritische Anwendungen: Installationen, bei denen ein Ausfall die menschliche Sicherheit beeinträchtigen könnte, erfordern erweiterte Praktiken:

• Wählen Sie Netzteile mit entsprechenden Sicherheitszertifizierungen (medizinisch, UL/EN 60601)
• Implementieren Sie redundante Stromversorgung mit automatischem Umschalter
• Verwenden Sie getrennte Kleinspannung (SELV)-Stromkreise, wo erforderlich
• Implementieren Sie erweiterte Isolationsbarrieren und Schutzabtrennungen
• Erstellen Sie häufigere Test- und Wartungspläne

5.2 Häufige Installationsprobleme und Lösungen

Selbst bei sorgfältiger Planung können Installationsprobleme auftreten. Dieser Leitfaden zur Fehlerbehebung adressiert häufige Probleme mit Netzteilinstallationen:

Symptom	Mögliche Ursachen	Diagnoseschritte	Korrekturmaßnahmen
Netzteil schaltet wiederholt ein/aus	1. Überlastzustand 2. Übertemperaturschutz-Aktivierung 3. Eingangsspannung außerhalb des Bereichs 4. Fehlerhafte Einheit	1. Messen Sie Ausgangsstrom 2. Prüfen Sie Umgebungstemperatur und Luftstrom 3. Verifizieren Sie Eingangsspannungsstabilität 4. Testen Sie mit reduzierter Last	1. Reduzieren Sie Last oder erhöhen Sie Kapazität 2. Verbessern Sie Kühlung/Belüftung 3. Stabilisieren Sie Eingangsspannung oder wählen Sie breiteren Bereichseinheit 4. Austausch bei Defekt
Ausgangsspannung niedriger als spezifiziert	1. Übermäßiger Spannungsabfall 2. Niedrige Eingangsspannung 3. Einheit überlastet 4. Fernabgleich nicht angeschlossen	1. Messen Sie Spannung an Netzteilklemmen 2. Überprüfen Sie Eingangsspannung unter Last 3. Verifizieren Sie Laststrom vs. Nennwert 4. Prüfen Sie Fernabgleich-Verbindungen	1. Erhöhen Sie Leiterquerschnitt oder verkürzen Sie Strecken 2. Beheben Sie Eingangsspannungsproblem 3. Reduzieren Sie Last oder parallelschalten Sie Einheiten 4. Schließen Sie Fernabgleich ordnungsgemäß an
Übermäßiges Ausgangsrauschen oder Welligkeit	1. Unzureichende Filterung 2. Masseschleifen 3. EMV von anderen Geräten 4. Defekte Einheit	1. Messen Sie Welligkeit mit Oszilloskop 2. Prüfen Sie Erdungsschema 3. Identifizieren Sie Rauschquellen 4. Testen Sie mit anderer Last	1. Fügen Sie Ausgangsfilterung hinzu 2. Implementieren Sie Ein-Punkt-Erdung 3. Erhöhen Sie Trennung von Rauschquellen 4. Austausch bei Defekt
Falsches Auslösen des Überspannungsschutzes	1. Lasttransienten 2. Falsche OVP-Einstellung 3. Externe Spannungsquellen 4. Defekte OVP-Schaltung	1. Überwachen Sie Ausgang während Laständerungen 2. Verifizieren Sie OVP-Schwelle 3. Prüfen Sie auf Rückeinspeisungsquellen 4. Testen Sie mit ohmscher Last	1. Fügen Sie Transientenunterdrückung hinzu 2. Passen Sie OVP an, falls einstellbar 3. Fügen Sie Isolationsdioden hinzu 4. Austausch der Einheit bei Defekt

5.3 Wartungs- und Langzeit-Zuverlässigkeitspraktiken

Ordnungsgemäße Wartung verlängert die Lebensdauer und verhindert unerwartete Ausfälle von DIN-Schienen-Netzteil-Installationen. Implementieren Sie diese Praktiken für langfristige Zuverlässigkeit:

Vorbeugender Wartungsplan: Legen Sie regelmäßige Inspektionsintervalle basierend auf Umgebung und Kritikalität fest:

• Monatlich (kritische Installationen): Sichtprüfung auf Überhitzungszeichen, Überprüfung der Anschlussfestigkeit, Verifizierung des Belüftungsabstands
• Vierteljährlich (Standardindustrie): Messung von Eingangs-/Ausgangsspannung, Verifizierung des Laststroms, Temperaturmessung an mehreren Punkten
• Halbjährlich (alle Installationen): Vollständige Thermografie, falls Geräte verfügbar, Testen von Schutzeinrichtungen, Reinigung von Belüftungsöffnungen
• Jährlich (umfassend): Vollständige elektrische Prüfung einschließlich Welligkeitsmessung, Isolationswiderstandsprüfung, Schutzfunktionsverifizierung

Leistungstrendanalyse: Implementieren Sie Datenerfassung, um sich verschlechternde Bedingungen vor einem Ausfall zu identifizieren:

• Erfassen Sie Betriebstemperaturen saisonal, um Kühlsystemdegradation zu identifizieren
• Verfolgen Sie Ausgangsspannung unter konstanter Last, um Alterung der Regelungsschaltung zu identifizieren
• Überwachen Sie Effizienz, um Komponentendegradation zu erkennen
• Dokumentieren Sie alle Schutzaktivierungen mit detaillierten Umständen

End-of-Life-Planung: Selbst mit exzellenter 5-Jahres-Garantieabdeckung und ordnungsgemäßer Wartung wird ein Austausch schließlich notwendig. Entwickeln Sie proaktive Austauschstrategien:

• Überwachen Sie Hersteller-Lebenszyklusankündigungen für Ihre spezifischen TPS-Netzteilmodelle
• Halten Sie Ersatzteile für kritische Anwendungen vor, implementieren Sie Rotation, um Kondensatoralterung zu verhindern
• Dokumentieren Sie Installationsdetails, um zukünftigen Austausch mit potenziell unterschiedlichen Modellen zu erleichtern
• Ziehen Sie Technologie-Upgrades während Austauschzyklen in Betracht (verbesserte Effizienz, zusätzliche Funktionen)

Fazit: Professionelle Installation als Zuverlässigkeitsmultiplikator

Der Unterschied zwischen ausreichender und außergewöhnlicher DIN-Schienen-Netzteil-Installation bestimmt letztendlich Systemzuverlässigkeit, Sicherheit und Langlebigkeit. Während Qualitätsprodukte wie CE-zertifizierte Einheiten mit umfassenden Schutzfunktionen einschließlich Überspannungsschutz und Übertemperaturschutz exzellente Grundlagen bieten, hängt ihre reale Leistung vollständig von der Installationsqualität ab.

Dieser Leitfaden hat systematisch jeden kritischen Aspekt der Netzteilinstallation behandelt, von der anfänglichen Planung und Sicherheitsprotokollen über fortschrittliche Verkabelungstechniken bis hin zur langfristigen Wartung. Egal, ob Sie ein einfaches 12V-Netzteil für Steuerkreise implementieren oder ein komplexes verteiltes 24V-Netzteil-Netzwerk – diese Praktiken verwandeln theoretisches Wissen in zuverlässige Leistung.

Denken Sie daran, dass ordnungsgemäße Installation über technische Korrektheit hinaus Dokumentation, Testen und Wartungsplanung umfasst. Die wenigen zusätzlichen Stunden, die in akribische DIN-Schiene TS 35/7.5-Montage, berechnete Leitergrößen und systematisches Testen investiert werden, bringen Renditen, die in Jahren störungsfreien Betriebs gemessen werden. In einer Ära, in der Systemzuverlässigkeit direkt Produktivität und Sicherheit beeinflusst, stellt professionelle Netzteil- und Komponenteninstallation keine Ausgabe dar, sondern eine strategische Investition mit messbaren Renditen.

Durch die Implementierung der in diesem umfassenden Leitfaden dargelegten Praktiken stellen Sie sicher, dass Ihre DC-Netzteile ihr volles Potenzial über ihre gesamte Lebensdauer ausschöpfen, egal ob sie empfindliche Elektronik mit einem 5V-Netzteil versorgen oder erhebliche Lasten mit einem robusten 120-370VDC-Netzteil antreiben. Das Ergebnis sind Stromverteilungssysteme, die durch Zuverlässigkeit, Sicherheit und Wartbarkeit gekennzeichnet sind – die Markenzeichen professioneller Elektroinstallation.

Anhang: Schnellreferenz-Checklisten

Vor-Installations-Checkliste

• Überprüfen Sie, ob die Netzteilspezifikationen den Anwendungsanforderungen entsprechen (Spannung, Strom, Zertifizierungen)
• Bestätigen Sie ausreichend Belüftungsraum für konvektionsgekühlte Netzteil-Designs
• Sammeln Sie alle erforderlichen Werkzeuge und Materialien vor Arbeitsbeginn
• Überprüfen Sie Sicherheitsverfahren und stellen Sie sicher, dass geeignete PSA verfügbar ist
• Dokumentieren Sie Installationsplan einschließlich Komponentenplatzierung und Verkabelungsrouten

Installationsverifizierungs-Checkliste

• Bestätigen Sie sichere Montage auf DIN-Schiene TS 35/7.5 mit ordnungsgemäßem Einrasten
• Überprüfen Sie korrekte Verkabelung mit angemessenem Drehmoment an allen Verbindungen
• Prüfen Sie, ob ordnungsgemäße Aderendhülsen an allen Litzenleiter-Anschlüssen installiert sind
• Bestätigen Sie angemessene Leitergröße für sowohl Stromkapazität als auch Spannungsabfall
• Validieren Sie ordnungsgemäße Erdung mit dedizierter Schutzerdungsverbindung
• Stellen Sie korrekte Polarität an allen Eingangs- und Ausgangsverbindungen sicher

Inbetriebnahme-Checkliste

• Führen Sie Isolationswiderstandsprüfung vor dem Einschalten durch
• Verifizieren Sie, dass die Eingangsspannung innerhalb des spezifizierten Bereichs liegt
• Bestätigen Sie, dass die Ausgangsspannung ohne Last innerhalb der Spezifikationen liegt
• Wenden Sie Last schrittweise an, während Sie die Leistung überwachen
• Testen Sie alle Schutzfunktionen einschließlich Überspannungsschutz und Übertemperaturschutz
• Dokumentieren Sie alle Testergebnisse und Messungen
• Überprüfen Sie den ordnungsgemäßen Betrieb von Statusanzeigen und etwaiger Kommunikationsfunktionen

Durch methodisches Befolgen dieser Checklisten und der detaillierten Verfahren in diesem Leitfaden stellen Sie sicher, dass jede DIN-Schienen-Netzteil-Installation optimale Zuverlässigkeit, Sicherheit und Leistung erreicht – und Qualitätskomponenten in zuverlässige Stromsysteme verwandelt.
