Wichtigste Erkenntnisse
- Die Kombination einer Strommesszange mit einem digitalen Oszilloskop visualisiert den Stromfluss und ermöglicht so genaue Leistungsberechnungen (Volt x Ampere).
- Die Auswahl der richtigen Sonde ist entscheidend; man muss beispielsweise AC/DC-Fähigkeit, Bandbreite, Messbereich und Genauigkeit berücksichtigen.
- Spezialsonden, wie breitbandige Modelle, liefern die Daten, die benötigt werden, um Verluste in Anwendungen von Motorantrieben bis zu Schaltnetzteilen zu identifizieren.
- Praktische Analysen messen Einschaltströme und Schaltverluste und liefern direkt Erkenntnisse für Verbesserungen im thermischen und Schaltungsdesign.
- Optimierung ist ein iterativer Prozess, der grundlegend auf präzisen Stromdaten von einer zuverlässigen Oszilloskop-Strommesszange beruht.
Ingenieure streben unermüdlich nach umweltfreundlicheren Elektronikprodukten und längerer Batterielaufzeit. Folglich ist es zwingend erforderlich geworden, zu verstehen, wo jedes Milliampere Strom verbraucht wird. Diese Aufgabe erfordert mehr als nur Spannungsmessung; sie verlangt die präzise, zeitsynchronisierte Erfassung von Strom. Hier wird die Strommesszange unverzichtbar. Dieser hochentwickelte Sensor entschlüsselt das wahre Verhalten elektronischer Geräte. Ohne sie bleibt die Energieeffizienz ein Ratespiel. Mit ihr jedoch verwandeln Ingenieure kryptische Wellenformen in eine klare Roadmap für die Optimierung und erweitern die Leistungsgrenzen von Industrieantrieben bis zu tragbaren Geräten.
Dieser Leitfaden entmystifiziert den Weg von der Messung zur Optimierung. Zuerst erkunden wir die Rolle des Oszilloskops in der Leistungsanalyse. Als nächstes untersuchen wir verschiedene Stromzangentypen und ihre kritischen Spezifikationen. Abschließend lernen Sie durch praktische Beispiele, Rohdaten in umsetzbare Erkenntnisse für messbare Effizienzsteigerungen zu übersetzen.
1. Das Fundament: Oszilloskop und Strommessung
Zunächst müssen Sie das Oszilloskop verstehen, das Instrument, das die Daten anzeigt. Im Wesentlichen stellt es Spannung gegen Zeit dar und visualisiert elektrische Signale als Wellenformen. Diese Fähigkeit deckt Transienten und Schwingungen auf, die für andere Werkzeuge unsichtbar sind.
1.1 Die Rolle des Oszilloskops in der Leistungsanalyse

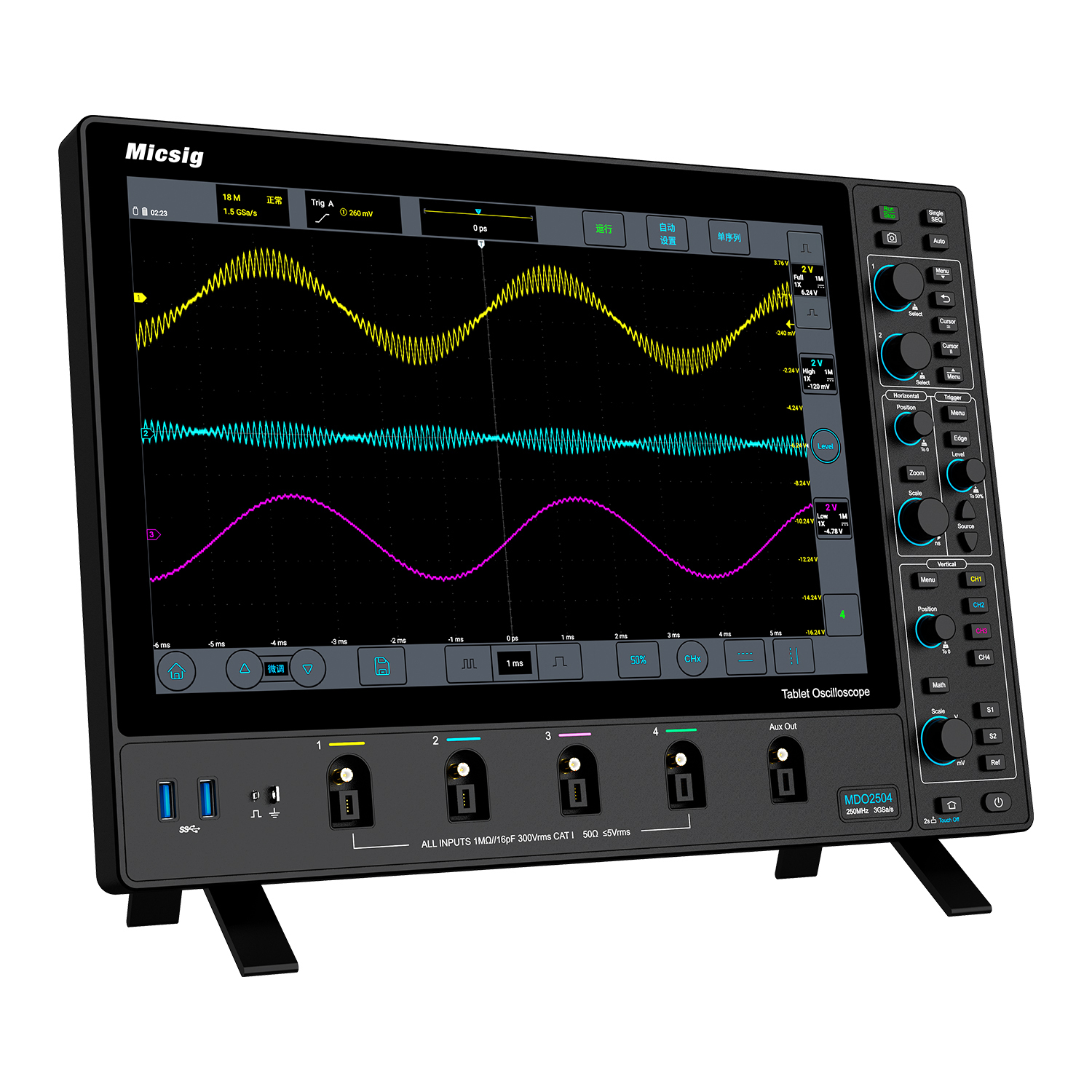

Ein digitales Oszilloskop erfasst und analysiert Spannungswellenformen. Für die Leistungsberechnung sind jedoch sowohl Spannung als auch Strom erforderlich (P = V x I). Hier wird die Strommesszange essentiell. Sie fungiert als Wandler, der Strom in ein Spannungssignal umsetzt, das das Oszilloskop anzeigen kann. Durch Anschluss beider Sonden können Sie die Kanäle multiplizieren, um die Momentanleistung zu visualisieren und wichtige Kennzahlen zu berechnen.
1.2 Der nicht-invasive Vorteil von Zangenstromsensoren

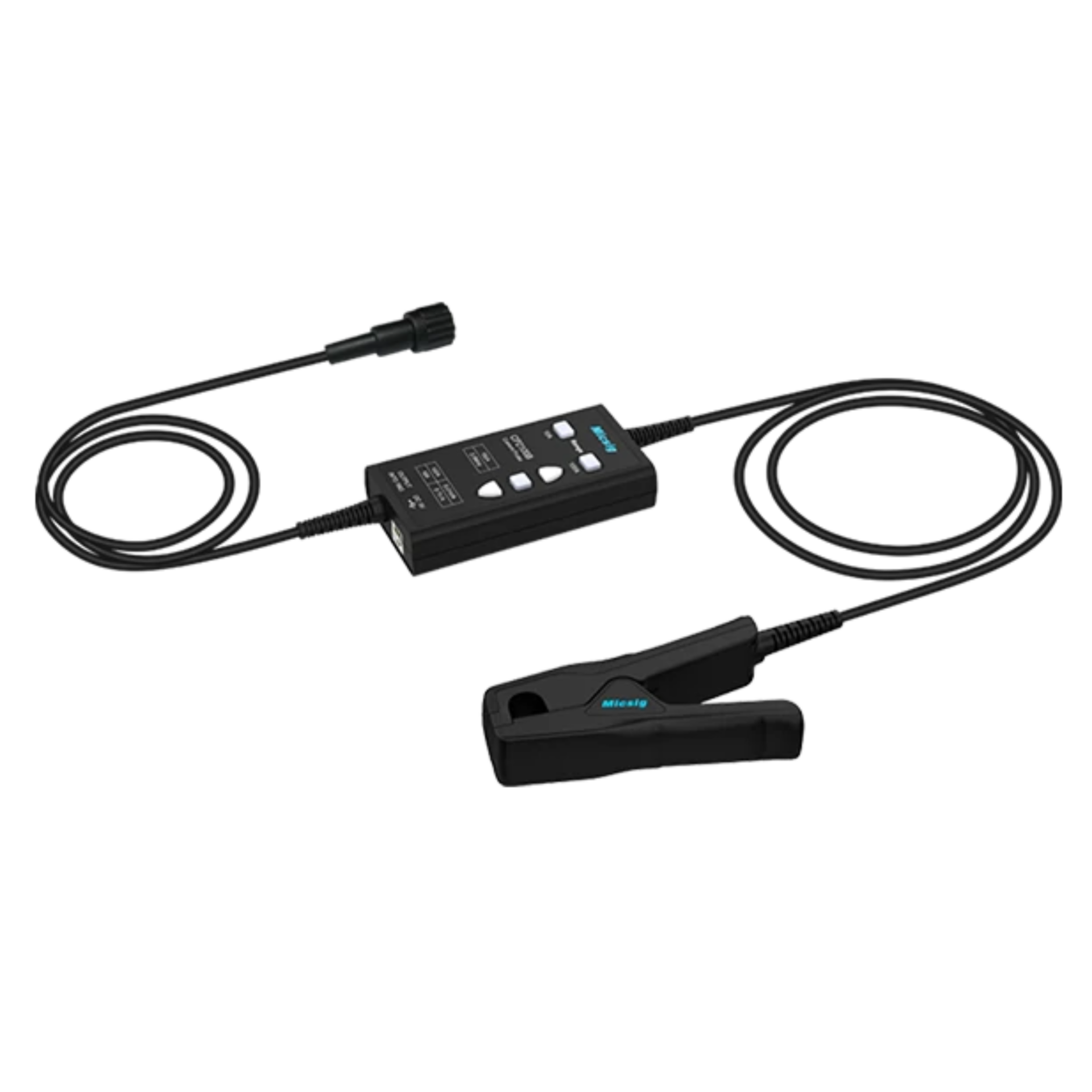

Spannung zu messen ist einfach, aber die traditionelle Strommessung erfordert das Unterbrechen der Schaltung. Im Gegensatz dazu bietet eine Stromzange eine nicht-invasive Lösung. Sie umschließt den Leiter und erfasst das Magnetfeld ohne Kontakt. Somit ermöglicht sie eine sichere, bequeme und dynamische Messung, die für die Analyse entscheidend ist.
2. Die richtige Strommesszange auswählen
Nicht alle Ströme sind gleich. Daher ist die Auswahl der korrekten Sonde der kritischste Schritt für valide Daten. Ihre Wahl hängt von mehreren wichtigen Spezifikationen ab, die sich auf Ihr Gerät beziehen.
2.1 Kernspezifikationen entschlüsseln
Das Verständnis der Spezifikationen gewährleistet genaue Messungen.
Bandbreite und Anstiegszeit: Geschwindigkeit erfassen
Die Bandbreite definiert den Frequenzbereich, den eine Sonde messen kann. Beispielsweise eignet sich eine niederfrequente Sonde für Motorströme, während hochfrequente Schalttransienten eine breitbandige Sonde erfordern. Unzureichende Bandbreite verzerrt die Anstiegszeit des Signals und führt zu erheblichen Fehlern in Verlustberechnungen.
Messbereich und Schutz: Sicher messen
Der Messbereich muss sowohl stationäre Ströme als auch Spitzenströme wie Einschaltströme abdecken. Zusätzlich ist ein Überlastschutz entscheidend, um Schäden durch versehentliche Spannungsspitzen zu verhindern und sowohl die Sicherheit als auch die Haltbarkeit der Sonde zu gewährleisten.
Genauigkeit und Kalibrierung: Präzision sicherstellen
Um kleine Effizienzgewinne zu quantifizieren, ist eine hochgenaue Strommesszange unerlässlich. Darüber hinaus beseitigt regelmäßiges Entmagnetisieren (bei AC/DC-Sonden) den DC-Offset-Drift und garantiert präzise Messungen von Beginn an.
2.2 Schnittstellen- und Bauformoptionen
Sonden verbinden sich auf unterschiedliche Weise. Traditionelle BNC-Sonden bieten geringe Latenz. Unterdessen ermöglichen USB-betriebene Strommesszangen Flexibilität für die Fern-Datenerfassung. Für Feldarbeiten ist eine tragbare Strommesszange aufgrund ihrer kompakten Größe oft die beste Wahl.
2.3 Sonden für spezielle Anwendungen
Spezifische Aufgaben erfordern spezialisierte Werkzeuge.
Motor- und Wechselrichteranalyse: Eine Motorantriebs-Strommesszange bewältigt hohe Spitzen und ist essentiell für die Wechselrichter-Strommessung.
Anspruchsvolle Umgebungen: Eine Strommesszange für die Avionik erfüllt strenge Zuverlässigkeitsstandards für sicherheitskritische Systeme.
3. Praktische Analyse für Effizienzgewinne
Mit dem richtigen Werkzeug können Sie strukturierte Untersuchungen durchführen, um Energieverluste zu finden.
3.1 Analyse von Schaltnetzteilen (SMPS)
Schaltnetzteile sind Hauptziele für die Optimierung. Mit einer Strommesszange für Stromversorgungen können Sie Schlüsselverluste isolieren.
Schaltverluste: Erfassen Sie die Überlappung von Strom und Spannung während der Schaltübergänge. Eine Sonde mit schneller Anstiegszeit ist hier kritisch.
Leitungsverluste: Bestimmen Sie den RMS-Strom durch Bauteile, um ohmsche Verluste zu berechnen.
Einschaltstrom: Messen Sie den anfänglichen Stromstoß, um Soft-Start-Schaltungen korrekt auszulegen.
3.2 Optimierung von Wechselrichtern und Motorantrieben
Hier treten Verluste sowohl in Halbleitern als auch im Motor auf.
Oberschwingungsverzerrung: Analysieren Sie Phasenstrom-Wellenformen; hohe Oberschwingungen erhöhen die I²R-Verluste.
Totzeiteffekte: Beobachten Sie die Fehlausrichtung von Spannung und Strom zu den Schaltzeitpunkten, um die Timing-Einstellungen zu optimieren.
3.3 Profilerstellung für batteriebetriebene Geräte
Für die Batterielaufzeit ist der Durchschnittsstrom entscheidend. Verwenden Sie eine Sonde mit einem weiten Bereich, um von Schlafstrom im Mikroampere-Bereich bis zu Aktivströmen im Ampere-Bereich zu messen. Das Aufzeichnen des Stroms über Betriebszyklen mit einer USB-Sonde liefert echte Durchschnittsverbrauchsdaten.
4. Von Daten zu Designverbesserungen
Messung diagnostiziert Probleme; Optimierung behandelt sie. Zangendaten informieren direkt über Designänderungen.
4.1 Umsetzung der Optimierungsschritte
- Schaltverluste reduzieren: Optimieren Sie die Gate-Ansteuerung oder wählen Sie schnellere Schalter, wenn die Überlappung hoch ist.
- Leitungsverluste minimieren: Verwenden Sie dickere Leiterbahnen oder FETs mit niedrigerem Rds(on) für hohe RMS-Ströme.
- Magnetische Bauteile verbessern: Passen Sie den Induktivitätswert oder das Kernmaterial an, wenn die Stromwelligkeit übermäßig ist.
- Regelung verfeinern: Optimieren Sie PWM-Algorithmen in Motorantrieben, um die Verzerrung zu reduzieren.
4.2 Wesentliche Best Practices für die Messung
Zuverlässige Daten erfordern gute Technik.
Minimieren Sie den Eingriff: Halten Sie die Schleife des Messzangenkopfes klein, um das Hinzufügen von Induktivität zu vermeiden.
Regelmäßig kalibrieren: Entmagnetisieren Sie die Sonde immer und setzen Sie den Offset vor präzisen Messungen zurück.
Synchronisation sicherstellen: Gleichen Sie Spannungs- und Stromkanäle zeitlich ab; selbst eine Nanosekunde Fehlausrichtung verursacht große Fehler in der Leistungsberechnung.
Fazit: Das kritische Werkzeug für modernes Design
Zusammenfassend ist die Energieeffizienzanalyse eine zentrale Ingenieursdisziplin. Die Strommesszange, gepaart mit einem Oszilloskop, bildet ihr unverzichtbares Fundament. Letztendlich kann man nicht optimieren, was man nicht messen kann. Dieser Leitfaden hat die Roadmap bereitgestellt, um dieses wichtige Werkzeug effektiv auszuwählen und zu nutzen. Indem Ingenieure den Stromfluss in umsetzbare Daten übersetzen, können sie entscheidend dazu beitragen, effizientere und nachhaltigere elektronische Geräte zu schaffen.
