Überblick

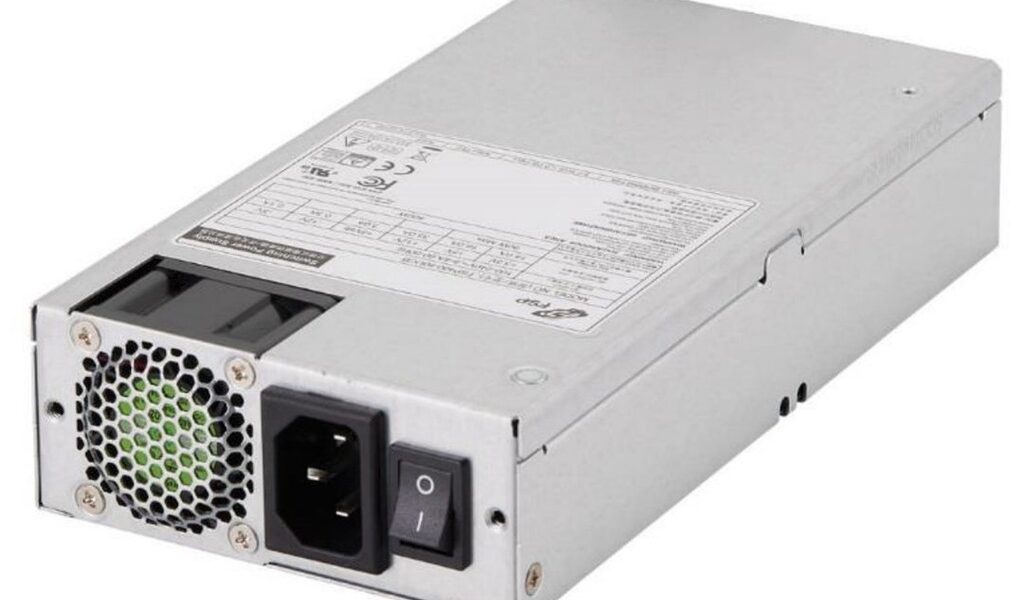

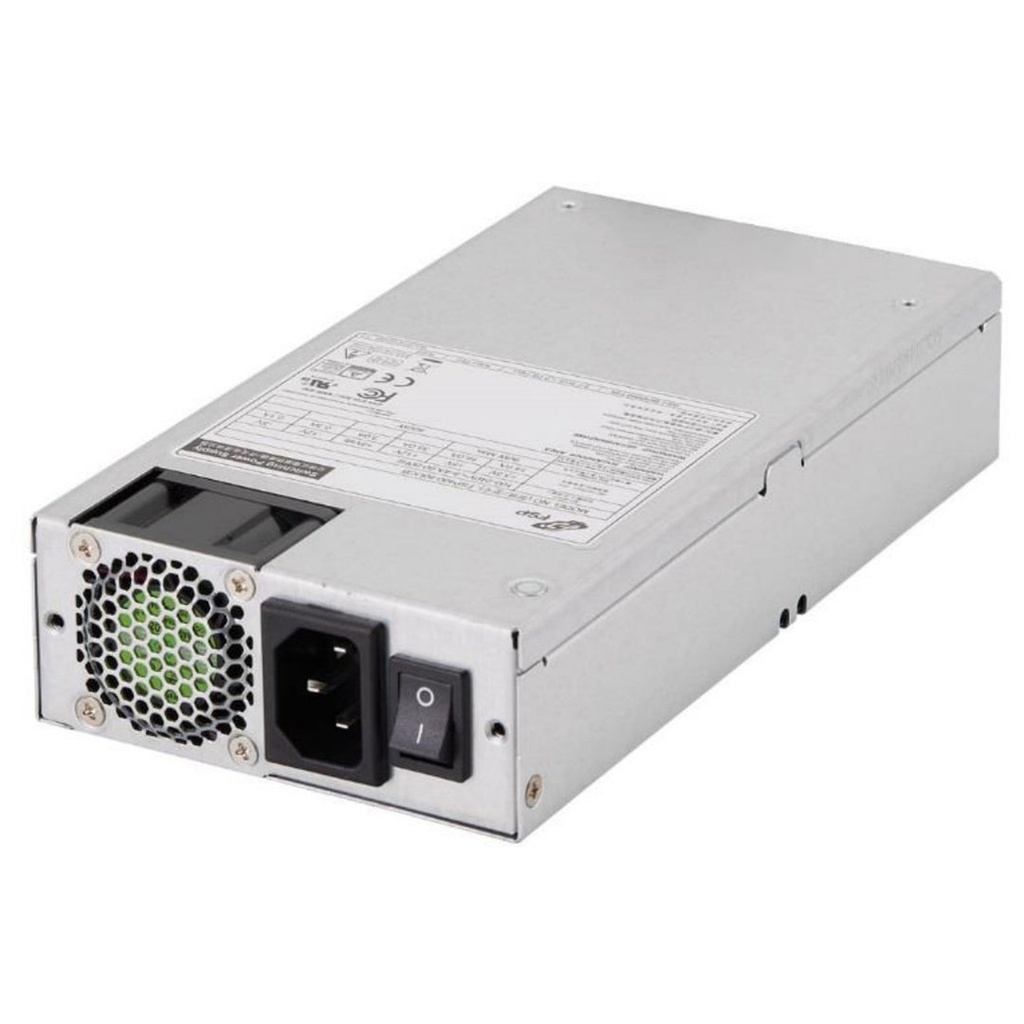

Das FSP300-50UCB ist ein 300-W–Schaltnetzteil im 1HE-Formfaktor (1U), ausgelegt für platzkritische Industrie- und Rack-Systeme. Es adressiert typische Anforderungen von IPC-Controllern, Workstations sowie speicherbasierten Systemen in industriellen Umgebungen.
Der Fokus liegt auf einem universellen AC-Eingang, einem spezifizierten 80-PLUS-Bronze-Wirkungsgrad sowie integrierten Schutzfunktionen für den Dauerbetrieb.
Zentrale Merkmale
- Bauform: 300-W-1HE-Schaltnetzteil
- AC-Eingang: 90–264 VAC, 47–63 Hz
- Wirkungsgrad: 80-PLUS-Bronze
- Ausgänge: +3,3 V / +5 V / +12 V / −12 V / +5Vsb (optional −5 V)
- Schutzfunktionen: OCP, OVP, OTP, Kurzschlussschutz

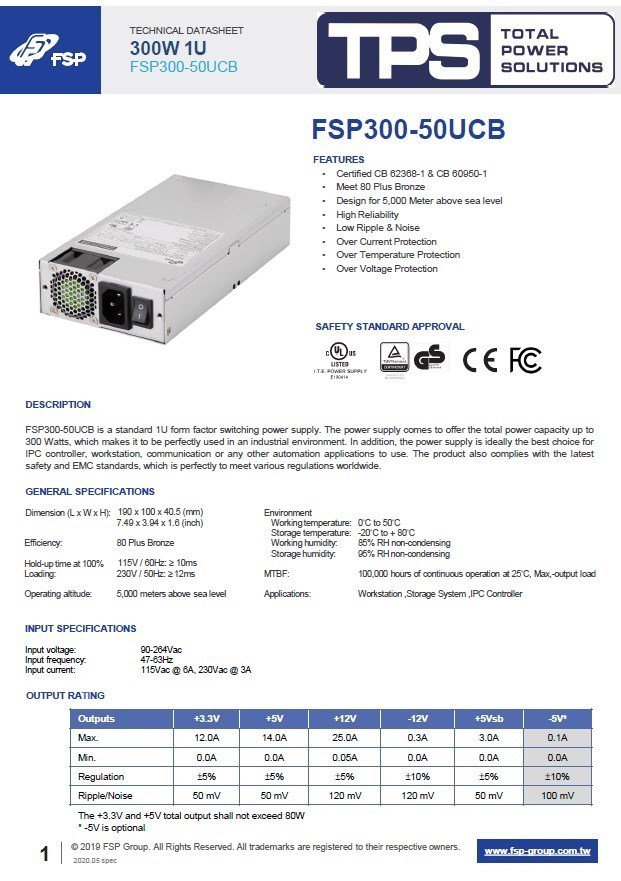

- MTBF: 100.000 h (Angabe gemäß Datenblatt, 25 °C, Volllast)

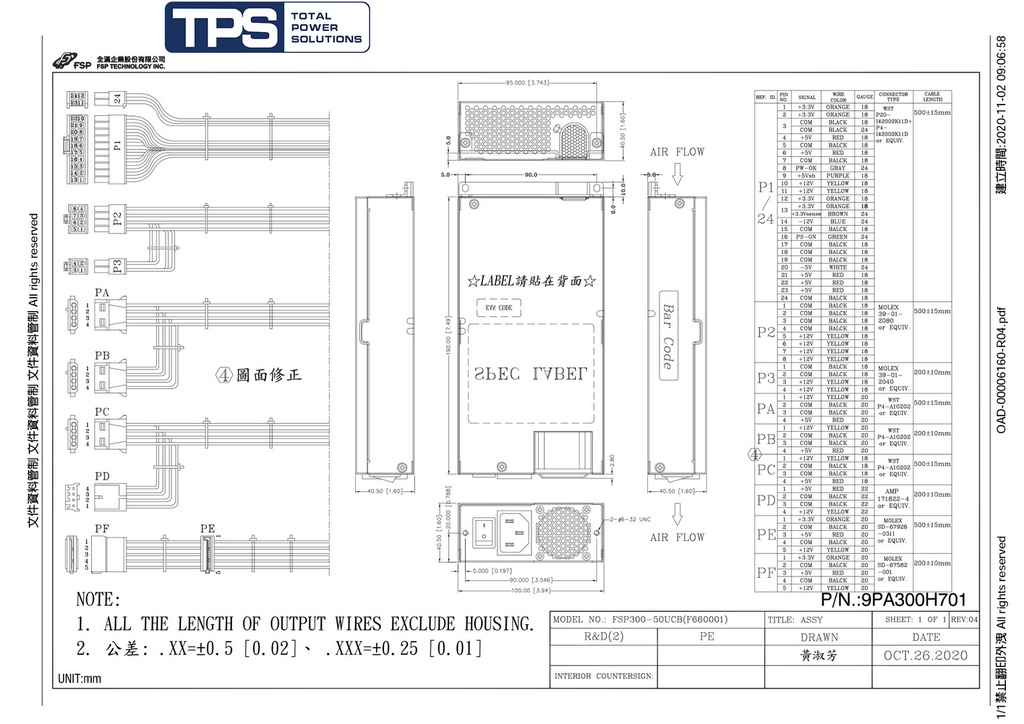

- Abmessungen: 190 × 100 × 40,5 mm
- Zertifizierungen: CB 62368-1 und CB 60950-1 (laut Datenblatt)
Elektrische Eigenschaften und Integration
Universaleingang für internationale Anwendungen
Mit einem Eingangsspannungsbereich von 90–264 VAC bei 47–63 Hz unterstützt das Netzteil unterschiedliche Netzbedingungen. Für Systemintegratoren kann dies die Variantenvielfalt reduzieren und die Ersatzteilplanung vereinfachen.
80-PLUS-Bronze-Wirkungsgrad
Der spezifizierte 80-PLUS-Bronze-Wirkungsgrad trägt dazu bei, Verlustleistung und Wärmeentwicklung im 1HE-Gehäuse zu begrenzen. In kompakten Systemen mit eingeschränkter Luftführung ist dies ein relevanter Faktor für das thermische Design.
Ausgangsstabilität für IPC- und Speichersysteme
Das FSP300-50UCB ist für typische IPC- und servernahe Lastprofile ausgelegt. Laut Datenblatt sind Zielwerte für geringe Restwelligkeit und geringes Rauschen definiert, beispielsweise:
- 50 mV (p-p) auf +3,3 V und +5 V
- 120 mV (p-p) auf +12 V
Stabile Spannungsschienen sind insbesondere in Systemen mit SSD-Arrays, Kommunikationskarten oder gemischten I/Os relevant, um unerwünschte Resets oder Fehlfunktionen zu vermeiden.
Schutzfunktionen im Dauerbetrieb
Industrielle Anwendungen sind realen Belastungen ausgesetzt, etwa:
- eingeschränkter Luftzirkulation,
- alternden Lüftern,
- Lastspitzen oder
- Kurzschlüssen an Peripheriegeräten.
Das Netzteil verfügt über:
- OCP (Überstromschutz),
- OVP (Überspannungsschutz),
- OTP (Übertemperaturschutz) sowie
- Kurzschlussschutz mit Abschaltfunktion.
Diese Schutzmechanismen sind darauf ausgelegt, das Systemverhalten im Fehlerfall kontrolliert zu halten.
Zuverlässigkeit und Umgebungsbedingungen
Das Datenblatt gibt eine MTBF von 100.000 Stunden bei 25 °C und Volllast an. Dabei handelt es sich um eine statistische Kenngröße zur Beschreibung der mittleren Ausfallzeit unter definierten Bedingungen.
- Betriebstemperatur: 0 °C bis +50 °C
- Lagertemperatur: −20 °C bis +80 °C
Diese Bereiche entsprechen typischen Anforderungen in Industrieschaltschränken oder klimatisierten IT-Umgebungen.
Typische Einsatzbereiche
- IPC-Controller in Automatisierungs- und Steuerungssystemen
- 1HE-Workstations in kompakten Industriegehäusen
- Speichersysteme (z. B. NAS/Server) mit SSDs oder HDDs
Das 300-W-1HE-Schaltnetzteil eignet sich insbesondere für Anwendungen, bei denen Bauhöhe, thermisches Budget und definierte Ausgangsparameter berücksichtigt werden müssen.
FAQ
Ist das FSP300-50UCB für weltweite Installationen geeignet?
Der Eingangsspannungsbereich von 90–264 VAC bei 47–63 Hz unterstützt den Einsatz in unterschiedlichen Netzregionen. Dies kann die Standardisierung einer Netzteilplattform über mehrere Märkte hinweg erleichtern.
Warum wird es häufig in IPC- und Speichersystemen eingesetzt?
Relevante Eigenschaften sind der 80-PLUS-Bronze-Wirkungsgrad, definierte Ripple-/Rauschwerte sowie integrierte Schutzfunktionen. Diese Merkmale entsprechen typischen Anforderungen in industriellen 24/7-Anwendungen.
Ist das Netzteil für regulierte Märkte geeignet?
Laut Datenblatt ist das Modell nach CB 62368-1 und CB 60950-1 zertifiziert. Dies kann die Sicherheitsdokumentation in regulierten Projekten unterstützen. Die projektspezifische Eignung sollte im Einzelfall geprüft werden.
Verfügbarkeit und Integrationsunterstützung
Bei der Auswahl eines 300-W-1HE-Schaltnetzteils unterstützt TPS auf Wunsch bei:
- Dokumentationsabgleich,
- Integrationsplanung und
- Beschaffungskoordination.
So kann die technische Bewertung und Projektumsetzung strukturiert vorbereitet werden.
