Für Systemintegratoren, Schaltschrankbauer und Einkaufsteams, die Geräte in Außenumgebungen bereitstellen, ist Blitz- und Überspannungsschaden kein theoretisches Risiko – es ist eine der Hauptursachen für Geräteausfälle, Datenverlust und kostspielige Ausfallzeiten. Ein einzelner Blitzeinschlag in der Nähe eines Außenschranks kann Überspannungen von mehreren tausend Volt auf Strom- und Signalleitungen induzieren und empfindliche Elektronik in Millisekunden zerstören.

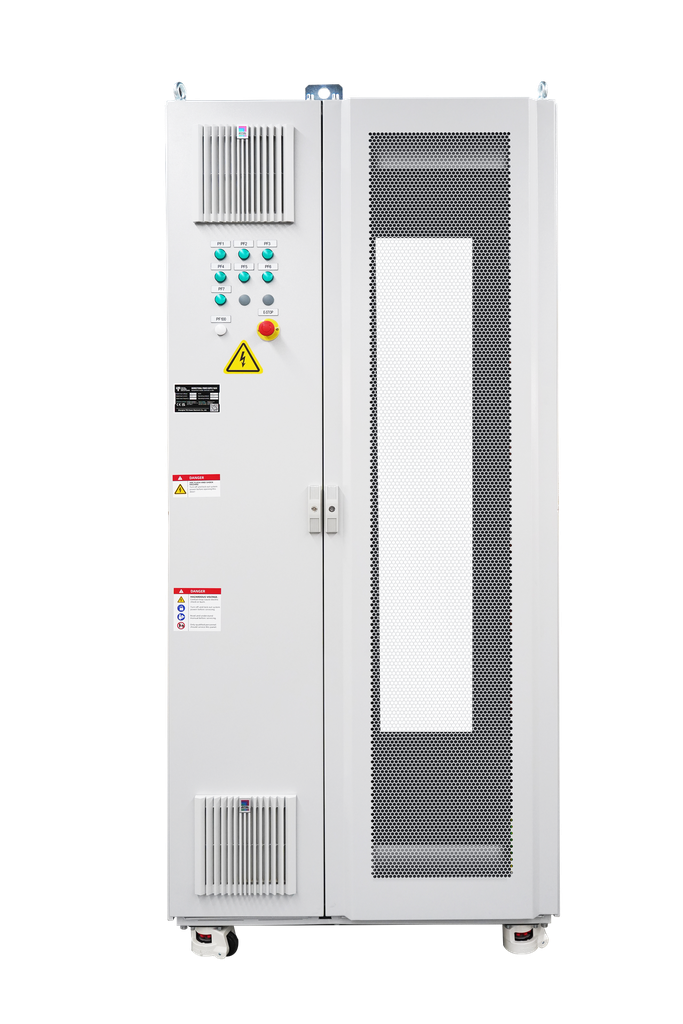

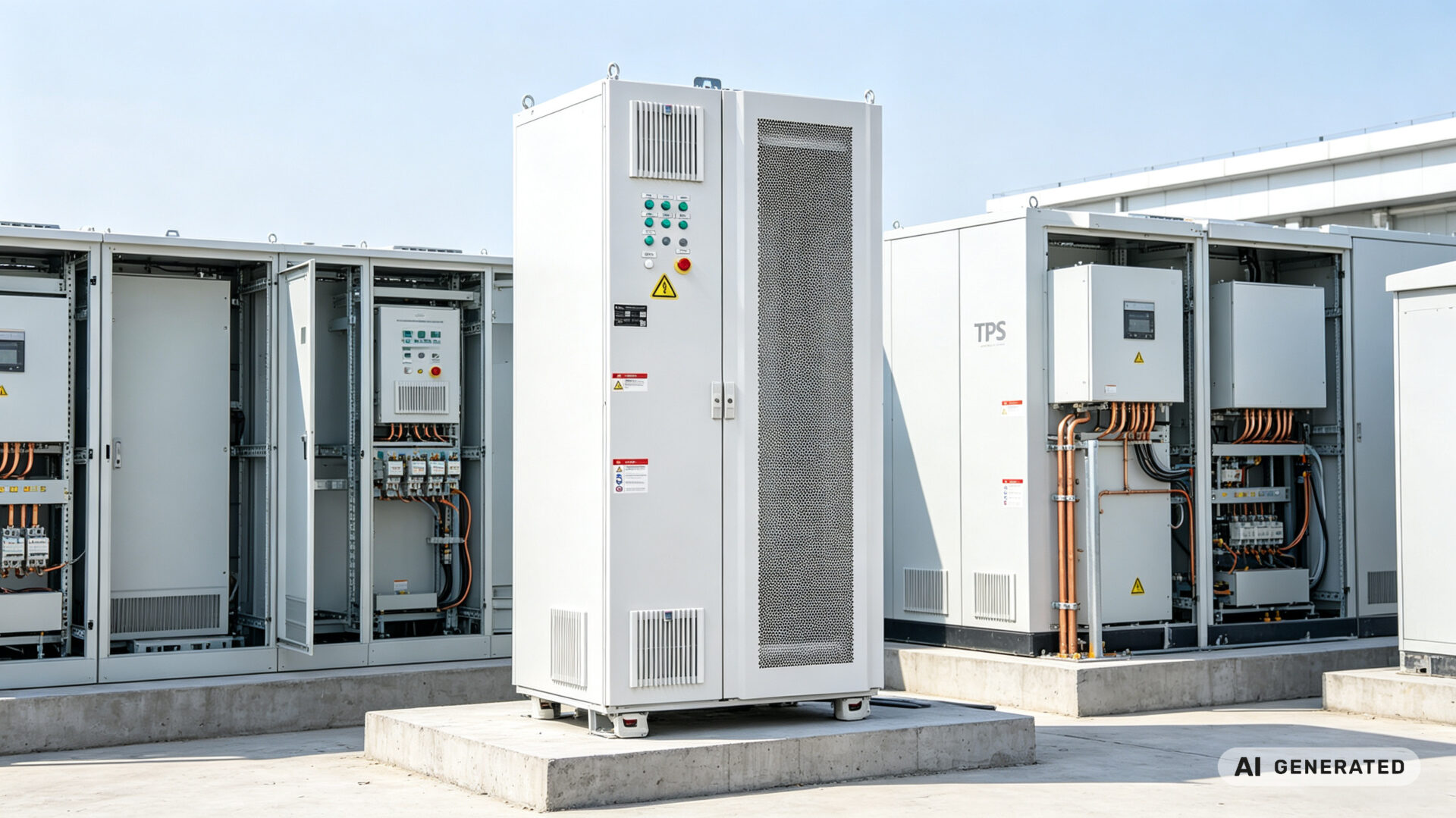

Der TPS IEC 61643 zertifizierte outdoor server rack cabinet wurde entwickelt, um Outdoor-Geräte genau vor diesen Bedrohungen zu schützen. Mit integrierten Überspannungsschutzgeräten (SPDs) gemäß IEC 61643-11, einem robusten Erdungssystem, IP-geschützter Gehäusekonstruktion und Wärmemanagement für den Außenbetrieb liefert dieser Schrank den umfassenden Schutz, den Outdoor-Telekommunikations-, Edge-Computing- und Industrieinstallationen erfordern.
1. Die Blitz- und Überspannungsbedrohung für Outdoor-Geräte
Outdoor-Geräte – Telekom-Basisstationen, Edge-Computing-Knoten, Verkehrssteuerungssysteme, Sicherheitskameras und industrielle Steuerschränke – sind zwei primären elektrischen Bedrohungen ausgesetzt: direkten Blitzeinschlägen und indirekten Überspannungsereignissen.
Direkte Blitzeinschläge injizieren enorme Ströme – typischerweise 20kA bis 200kA – in die Struktur oder den nahen Boden. Selbst wenn der Einschlag den Schrank nicht direkt trifft, induziert das durch den Einschlag erzeugte elektromagnetische Feld Überspannungen auf Strom- und Signalkabeln. Ein Einschlag in 100 Metern Entfernung kann immer noch Tausende von Volt auf ungeschirmten Kabeln induzieren.
Indirekte Überspannungsereignisse umfassen Schalttransienten aus dem Stromnetz, elektrostatische Entladung und elektromagnetische Impulse von benachbarten Geräten. Diese Ereignisse sind weniger dramatisch als Blitze, treten aber weitaus häufiger auf und führen zu einer allmählichen Degradation der Geräte und zu intermittierenden Ausfällen.
Für Außenschränke umfassen die Folgen unzureichenden Überspannungsschutzes:
- Sofortige Gerätezerstörung: Netzteile, Kommunikationsmodule und Steuerplatinen können sofort zerstört werden
- Latenter Schaden: Komponenten können ein Überspannungsereignis überleben, aber Wochen oder Monate später ausfallen, was zu unvorhersehbaren Feldausfällen führt
- Datenverlust und -beschädigung: Überspannungen können gespeicherte Daten beschädigen und Kommunikationsverbindungen stören
- Sicherheitsrisiken: Überspannungsbedingte Lichtbögen können Brand- und Stromschlaggefahren verursachen
- Kostspielige Ausfallzeiten: Der Austausch von Geräten und die Wiederherstellung des Dienstes an abgelegenen Outdoor-Standorten sind teuer
TPS outdoor server rack cabinet begegnen diesen Bedrohungen durch integrierten Überspannungsschutz, robuste Erdung und Umgebungsabdichtung – und liefern den Schutz, den Outdoor-Installationen erfordern.
2. IEC 61643: Der internationale Standard für Überspannungsschutz
IEC 61643 ist die internationale Normenreihe für Überspannungsschutzgeräte (SPDs), die an Niederspannungs-Stromverteilungssysteme angeschlossen sind. Sie definiert die Leistungsanforderungen, Prüfverfahren und Klassifizierung von SPDs, um sicherzustellen, dass sie zuverlässigen Schutz gegen Überspannungsereignisse bieten.
IEC 61643-11 gilt für SPDs, die an Niederspannungs-Stromversorgungssysteme angeschlossen sind. Sie definiert drei Typen von SPDs basierend auf ihrem vorgesehenen Installationsort und ihrer Überspannungsbewältigungsfähigkeit:
- Typ-1-SPD: Am Hauseintritt installiert, ausgelegt für Teilblitzströme (bis zu 25kA pro Pol für 10/350 µs Wellenform). Verwendet, wo direkte Blitzeinschläge möglich sind.
- Typ-2-SPD: In Verteilertafeln installiert, ausgelegt für induzierte Überspannungen (bis zu 40kA für 8/20 µs Wellenform). Verwendet für allgemeinen Überspannungsschutz.
- Typ-3-SPD: In der Nähe empfindlicher Geräte installiert, ausgelegt für Restüberspannungen (bis zu 10kA für 8/20 µs Wellenform). Verwendet für den Endschutz empfindlicher Elektronik.
IEC 61643-12 bietet Anleitung zur Auswahl und Anwendung von SPDs, einschließlich der Koordination zwischen SPD-Typen und dem Schutz von Signal- und Kommunikationsleitungen.
IEC 61643-21 gilt für SPDs für Telekommunikations- und Signalnetzwerke und deckt den Schutz von Datenleitungen, Telefonleitungen und Netzwerkverbindungen ab.
Für outdoor server rack cabinet bedeutet die Konformität mit IEC 61643, dass die integrierten SPDs getestet und zertifiziert sind, um definierte Überspannungsströme zu bewältigen und gleichzeitig sichere Spannungsschutzpegel aufrechtzuerhalten. Der Spannungsschutzpegel (Up) – die maximale Spannung, die während einer Überspannung an den Geräteanschlüssen auftritt – ist ein kritischer Parameter. Niedrigere Up-Werte bieten besseren Schutz für empfindliche Elektronik.
TPS-Außenschränke integrieren SPDs gemäß IEC 61643-11 für AC-Stromleitungen und IEC 61643-21 für Signal- und Datenleitungen und bieten umfassenden Schutz für alle angeschlossenen Geräte.
3. Schrankdesign für Überspannungs- und Blitzschutz
Ein Außenschrank, der Geräte vor Blitz- und Überspannungsschäden schützt, muss als vollständiges Schutzsystem konzipiert sein – nicht nur als eine Box mit einem SPD darin. TPS outdoor server rack cabinet integrieren mehrere Designmerkmale, die den Überspannungsschutz verbessern.
Metallgehäuse als Faradayscher Käfig: Die Ganzmetallkonstruktion von TPS-Außenschränken bietet inhärente Abschirmung gegen abgestrahlte elektromagnetische Felder. Bei ordnungsgemäßer Erdung wirkt das Gehäuse als Faradayscher Käfig und dämpft die durch nahe Blitzeinschläge induzierten elektromagnetischen Felder. Dies reduziert die Überspannungsenergie, die interne Geräte erreicht.

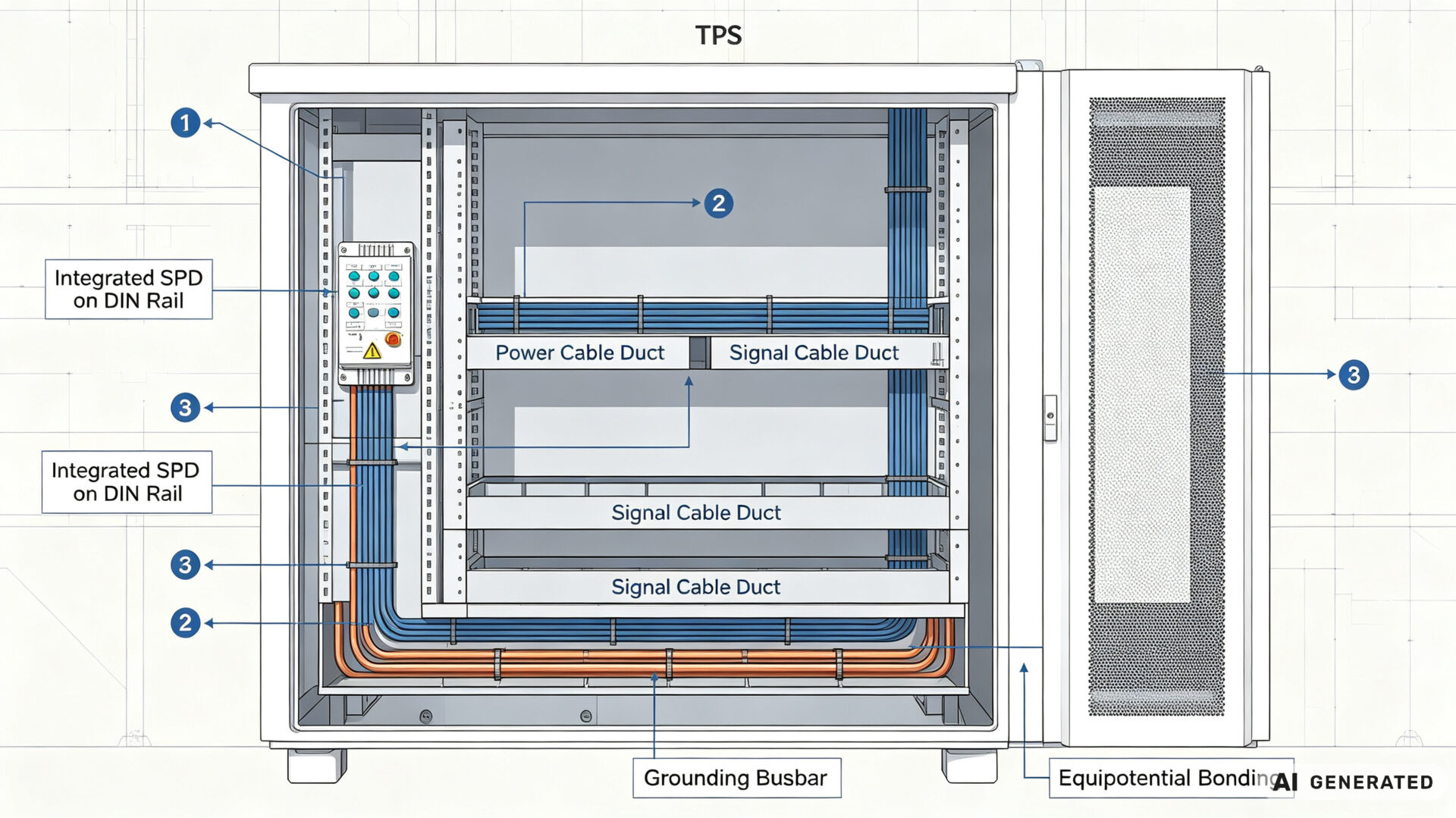

Integrierte SPD-Montage: TPS-Außenschränke bieten dedizierte DIN-Schienen- oder Panelmontage für Typ-1- und Typ-2-SPDs mit vorverdrahteten Anschlüssen an den AC-Eingang und das Erdungssystem. Dies vereinfacht die Installation und gewährleistet die ordnungsgemäße Koordination zwischen den SPDs.
Getrennte Kabelverlegung: Stromkabel und Signalkabel werden in getrennten Kammern oder Kabelkanälen verlegt, um eine Überspannungskopplung zwischen Strom- und Datenleitungen zu verhindern. Diese Trennung ist entscheidend für die Aufrechterhaltung der Signalintegrität während Überspannungsereignissen.
Kabeleinführungsschutz: Kabeleinführungen sind mit ordnungsgemäßer Abdichtung und Zugentlastung ausgeführt, und wo Kabel in den Schrank eintreten, können Überspannungsschutzgeräte direkt am Eintrittspunkt montiert werden, um die Länge ungeschützter Kabel im Gehäuse zu minimieren.
IP-geschützte Abdichtung: TPS-Außenschränke sind mit IP55 oder höher bewertet und schützen interne Geräte vor Wasser, Staub und Feuchtigkeit. Abgedichtete Gehäuse verhindern auch Verunreinigungen, die die Isolierung und den Überspannungsschutz beeinträchtigen könnten.
Für Systemintegratoren, die Outdoor-Installationen entwerfen, vereinfachen diese Designmerkmale die Implementierung eines vollständigen Überspannungsschutzsystems und reduzieren das Risiko von Schutzlücken.
4. Erdungssysteme: Das Fundament des Überspannungsschutzes
Überspannungsschutz ist nur so effektiv wie das Erdungssystem, auf das er sich stützt. Wenn ein SPD Überspannungsenergie zur Erde ableitet, muss diese Energie einen niederimpedanten Pfad zur Erde haben. Ein schlechtes Erdungssystem verursacht einen Spannungsanstieg am Gerät, was den Zweck des SPD zunichtemacht.
TPS outdoor server rack cabinet sind mit umfassenden Erdungsvorkehrungen ausgestattet:
- Haupt-Erdungsschiene: Eine Kupfer- oder verzinnte Kupferschiene bietet einen niederimpedanten gemeinsamen Verbindungspunkt für alle Erdungsleiter, einschließlich Gehäuse, SPD-Erde, Geräteerden und Kabelschirme.
- Mehrere Erdungspunkte: Vorkehrungen zum Anschluss des Schranks an das Standort-Erdungssystem an mehreren Punkten reduzieren die Impedanz und verbessern die Verteilung des Überspannungsstroms.
- Verbindung metallischer Teile: Alle metallischen Komponenten – Türen, Paneele, Montageschienen – sind mit der Haupt-Erdungsschiene verbunden, um Potenzialausgleich zu gewährleisten und Funkenstrecken zu verhindern.
- Schirmabschluss: Kabelschirme und -bewehrungen werden am Schrankeintritt an der Erdungsschiene abgeschlossen, wodurch verhindert wird, dass Überspannungsströme über Kabelschirme durch den Schrank fließen.
Für Outdoor-Installationen muss das Erdungssystem so ausgelegt sein, dass ein niedriger Erdungswiderstand erreicht wird – typischerweise weniger als 10 Ohm, vorzugsweise weniger als 5 Ohm für blitzreiche Gebiete. TPS bietet Beratung zum Erdungssystemdesign und kann Schränke mit vorinstallierten Erdungsschienen und Verbindungsvorkehrungen liefern.
Die Konformität mit IEC 62305 (Blitzschutz) und IEC 60364 (elektrische Installationen) erfordert, dass das Erdungssystem mit dem Blitzschutzsystem des Gebäudes oder der Struktur koordiniert wird. TPS-Außenschränke sind so konzipiert, dass sie sich nahtlos in Standort-Erdungssysteme integrieren lassen.
5. Wärmemanagement für Außenschränke
Außenschränke müssen thermische Lasten bewältigen, ohne die Abdichtung oder den Überspannungsschutz zu beeinträchtigen. TPS Outdoor-Server-Rack-Schränke integrieren Wärmemanagementlösungen, die für den Außenbetrieb entwickelt wurden.
Optionen für das thermische Management im Freien umfassen:
- Natürliche Konvektion: Für Installationen mit geringer Leistung bieten abgedichtete Schränke mit internen Wärmespreizern und externen Kühlrippen passives Wärmemanagement ohne Lüfter oder Öffnungen.
- Gefilterte Lüfterkühlung: Für höhere Leistung hält Lüfterkühlung mit IP55-Filtern die Abdichtung aufrecht und bietet gleichzeitig erzwungene Luftströmung. Filter müssen regelmäßig gewartet werden, um Verstopfung zu verhindern.
- Wärmetauscher: Geschlossene Luft-Luft-Wärmetauscher übertragen Wärme vom abgedichteten Innenraum nach außen, ohne dass Außenluft eindringt. Ideal für staubige oder feuchte Umgebungen.
- Klimaanlage: Für Installationen mit hoher Leistung oder extremen Umgebungstemperaturen bieten Schrankklimaanlagen aktive Kühlung mit präziser Temperaturregelung.
Wärmemanagementkomponenten sind so montiert, dass die IP-Schutzart des Schranks erhalten bleibt, und sind mit dem Erdungssystem verbunden, um Überspannungskopplung zu verhindern. TPS liefert Schränke, die mit der geeigneten thermischen Lösung für die Verlustleistung und Umgebungsbedingungen jeder Anwendung konfiguriert sind.
Weitere Informationen zum thermischen Design von TPS-Schränken finden Sie im TPS News & Insights-Bereich.
6. TPS Outdoor-Server-Rack-Schrank-Konfigurationen

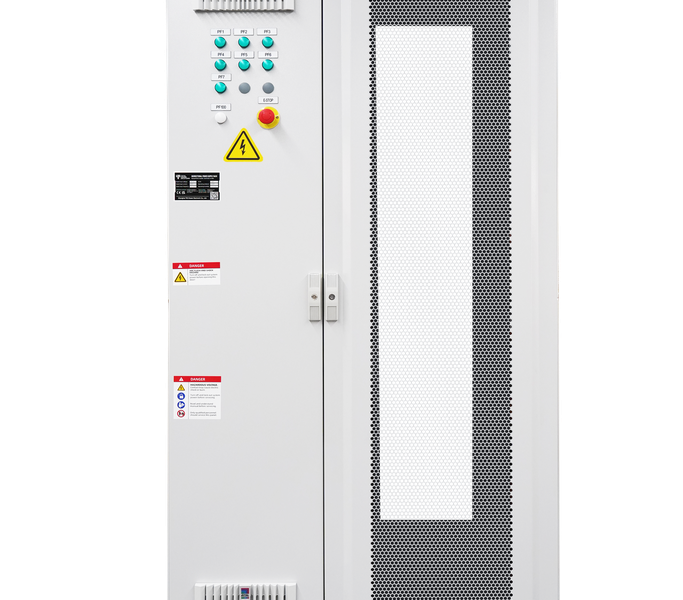

TPS Outdoor-Server-Rack-Schränke sind in mehreren Größen erhältlich, um unterschiedliche Gerätedichten und Bereitstellungsszenarien zu bewältigen. Alle Modelle teilen die oben beschriebenen Kernmerkmale für Überspannungsschutz, Erdung und Umgebungsabdichtung.
Verfügbare Konfigurationen:
- 15U-Außenschrank: Kompakter Schrank für Edge-Computing, kleine Telekom-Knoten und Fernüberwachungsgeräte. Ideal, wo Platz begrenzt und die Verlustleistung moderat ist.
- 24U-Außenschrank: Mittlerer Schrank für größere Edge-Bereitstellungen, Verkehrssteuerungssysteme und industrielle Steuerungsanwendungen. Bietet mehr Rack-Platz für Server, Switches und Stromversorgungsgeräte.
- 42U-Außenschrank: Vollgroßer Schrank für Telekom-Basisstationen, Data-Center-Edge-Knoten und Hochdichte-Geräte. Unterstützt größere Stromversorgungssysteme und mehr Geräte.
Alle Schränke sind für die 19-Zoll-Rack-Montage ausgelegt und umfassen:
- IP55 oder höhere Abdichtung für Außenschutz
- IEC 61643-11 konforme SPD-Montage für AC-Strom
- IEC 61643-21 konforme SPD-Montage für Signal- und Datenleitungen
- Kupfer-Erdungsschiene mit mehreren Anschlusspunkten
- Wärmemanagementoptionen einschließlich Lüfter, Wärmetauscher und Klimaanlagen
- Verriegelbare Türen für Sicherheit und Zugangskontrolle
TPS-Außenschränke sind auch mit kundenspezifischen Konfigurationen für spezielle Anforderungen erhältlich, einschließlich:
- Kundenspezifische Größen passend zu spezifischen Geräteabmessungen
- Integrierte Stromverteilung mit PDU- und USV-Optionen
- Redundante Stromzuführungen für kritische Installationen
- Batterie-Backup für Telekom- und Edge-Anwendungen
- Fernüberwachung für Temperatur, Feuchtigkeit, Türstatus und SPD-Status
7. Anwendungen und Auswahlhilfe
TPS IEC 61643 zertifizierte Outdoor-Server-Rack-Schränke sind für eine breite Palette von Outdoor-Installationen konzipiert, bei denen Geräteschutz entscheidend ist.
Typische Anwendungen:
- Telekom-Basisstationen: Schutz von Funkgeräten, Stromversorgungssystemen und Übertragungsausrüstung vor Blitz- und Überspannungsereignissen
- Edge-Computing-Knoten: Unterbringung von Servern, Switches und Speicher an Outdoor-Standorten in der Nähe von Endnutzern
- Verkehrssteuerungssysteme: Schutz von Steuerungen, Kommunikationsmodulen und Sensoren an Kreuzungen und Autobahnen
- Sicherheit und Überwachung: Unterbringung von NVRs, Switches und Netzteilen für Outdoor-Kamerasysteme
- Industrielle Steuerung: Schutz von SPS, E/A-Modulen und Kommunikationsgeräten in industriellen Außenumgebungen
- Erneuerbare Energien: Unterbringung von Wechselrichtern, Steuerungen und Überwachungsgeräten an Solar- und Windanlagen
- Öl und Gas: Schutz von SCADA- und Kommunikationsgeräten an abgelegenen Bohrstellen und Pipeline-Standorten
Auswahlüberlegungen:
Bei der Auswahl eines Außenschranks für blitzgefährdete Umgebungen berücksichtigen Sie:
- Blitzexposition: Blitzreiche Gebiete erfordern Typ-1-SPDs und verbesserte Erdung
- Geräteleistung: Bestimmt den Wärmemanagementbedarf und die Schrankgröße
- Umgebungsbedingungen: Umgebungstemperatur, Feuchtigkeit, Staub und korrosive Atmosphäre beeinflussen Material- und Dichtungsauswahl
- Erdungssystem: Standort-Erdungswiderstand und verfügbare Erdungsanschlüsse
- Zugangsanforderungen: Häufigkeit der Wartung und Bedarf an Fernüberwachung
TPS bietet Anwendungs-Engineering-Unterstützung, um Systemintegratoren bei der Auswahl des richtigen Außenschranks und der Überspannungsschutzkonfiguration für ihre spezifische Bereitstellung zu helfen. Für Unterstützung siehe die TPS-Außenschrank-Produktseite.
