Wichtigste Erkenntnisse
- ACDC Print-Module, wie die Serie TPS-AWS10/1523S, dienen als leistungsstarke AC/DC-Wandler, die speziell für die direkte PCB-Montage in platzbeschränkten Industrie-4.0-Anwendungen wie dynamischen Kennzeichnungssystemen entwickelt wurden.
- Diese Module verfügen über einen ultrabreiten Eingangsspannungsbereich von 85-305 VAC oder 100-430 VDC, was sie universell mit globalen industriellen Stromnetzen kompatibel macht und einen stabilen Betrieb bei Netzschwankungen gewährleistet.
- Mit einer verstärkten Isolation von 4000 VAC, einem erweiterten Betriebstemperaturbereich von -40°C bis +85°C und umfassendem Kurzschluss-, Überstrom- und Überspannungsschutz garantieren sie eine zuverlässige und sichere Stromversorgung für empfindliche industrielle Elektronik.
- Durch ihre kompakte Größe (32,0 x 14,5 x 20,0 mm), ihr geringes Gewicht (10,2 g) und ihre hohe Effizienz (bis zu 84%) ermöglichen sie eine natürliche Kühlung und eine einfache Integration in Etikettensteuerungen, RFID-Lesegeräte und intelligente Sensoren.
- Diese AC/DC-Netzteilmodule sind konform mit den Sicherheitsstandards IEC/UL62368-1 und können mit einer einfachen externen Beschaltung die EMV-Anforderungen der EN55032 Klasse B erfüllen, was den Zertifizierungsprozess für intelligente Industrieausrüstung vereinfacht.
Stellen Sie sich ein Automobil-Fließband vor, bei dem jeder Komponententräger ein elektronisches Regaletiket (ESL) verwendet, das sich in Echtzeit aktualisiert, während das Fahrzeug voranschreitet. Oder denken Sie an eine pharmazeutische Verpackungslinie, bei der jede Charge auf RFID-Lesegeräte angewiesen ist, die zuverlässig von einer einzigen Wechselstromquelle gespeist werden. In solchen Industrie-4.0-Szenarien ist der unbesungene Held oft ein winziges Stromversorgungsmodul – das ACDC Print-Modul. Dieses AC/DC-Modul ist weit davon entfernt, ein Druckerzubehör zu sein; es ist ein hochentwickeltes Netzteil, das Netzspannung in saubere, stabile Gleichspannung umwandelt, um intelligente Geräte in der Fabrikhalle mit Strom zu versorgen.
1. Was sind ACDC Print-Module? (Und was sie nicht sind)
Trotz des Namens haben ACDC Print-Module nichts mit Druckern oder Druckmechanismen zu tun. Der Begriff „Print“ bezieht sich auf ihre Eignung für die Bestückung von Leiterplatten (PCBs) – wir haben sie so entwickelt, dass sie wie jede andere elektronische Komponente wellen- oder reflowgelötet werden können. Wie aus dem Datenblatt der Serie TPS-AWS10/1523S hervorgeht, handelt es sich bei diesen Modulen um komplette AC/DC-Wandler in einem miniaturisierten, vergossenen Gehäuse, die isolierte und geregelte Gleichspannung direkt an die Schaltungen liefern, die verschiedene Industrieanlagen in der Fabrikhalle antreiben.
Im Kontext von Industrie 4.0 benötigen Geräte wie elektronische Regaletiketten (ESLs), E-Paper-Displays mit Produktionsaufträgen, intelligente RFID-Lesearrays und Anzeigelampen, die sich basierend auf Echtzeitdaten ändern, alle eine zuverlässige Gleichstromversorgung – typischerweise 3,3 V, 5 V, 12 V oder 24 V – die aus der in der Anlage verfügbaren Wechselstromnetzspannung gewonnen wird. ACDC Print-Module erfüllen diese Rolle perfekt und vereinen die Robustheit industrieller Netzteile mit der geringen Größe, die für verteilte Intelligenz erforderlich ist.
2. Der wachsende Bedarf an dezentraler Stromversorgung in Industrie 4.0
Traditionelle Fertigungsstraßen verwendeten oft zentrale Schaltschränke mit langen Kabelwegen zu den Feldgeräten. Mit dem Aufkommen von Industrie 4.0 sind jedoch hunderte von intelligenten Endpunkten entlang der Linie verteilt, die jeweils mit Strom versorgt werden müssen. Die Durchschleifung von 24 V von einem entfernten 24V-Netzteil führt zu Spannungsabfall, Störeinkopplung und Installationskomplexität. Ein intelligenterer Ansatz besteht folglich darin, einen winzigen AC/DC-Wandler direkt am Verbrauchsort zu platzieren – genau das bieten ACDC Print-Module. Sie nehmen die lokale Wechselstromnetzspannung (oder einen Hochspannungs-Gleichspannungsbus) auf und erzeugen mit hohem Wirkungsgrad und geringer Restwelligkeit die erforderliche Niederspannung.
Zum Beispiel kann eine Steuerung für dynamische Etiketten, die in der Nähe eines Förderbands montiert ist, ein ACDC Print-Modul enthalten, das 230 VAC aufnimmt und 24 V für den Display-Treiber und das Funkmodul ausgibt, während eine andere Variante 5 V für Sensoren bereitstellt. Diese dezentrale Architektur reduziert Kupferverluste, vereinfacht die Verkabelung und verbessert die Systemzuverlässigkeit – eine perfekte Lösung für modulare Industrie-4.0-Linien.
3. Technischer Deep Dive: Hauptmerkmale von ACDC Print-Modulen

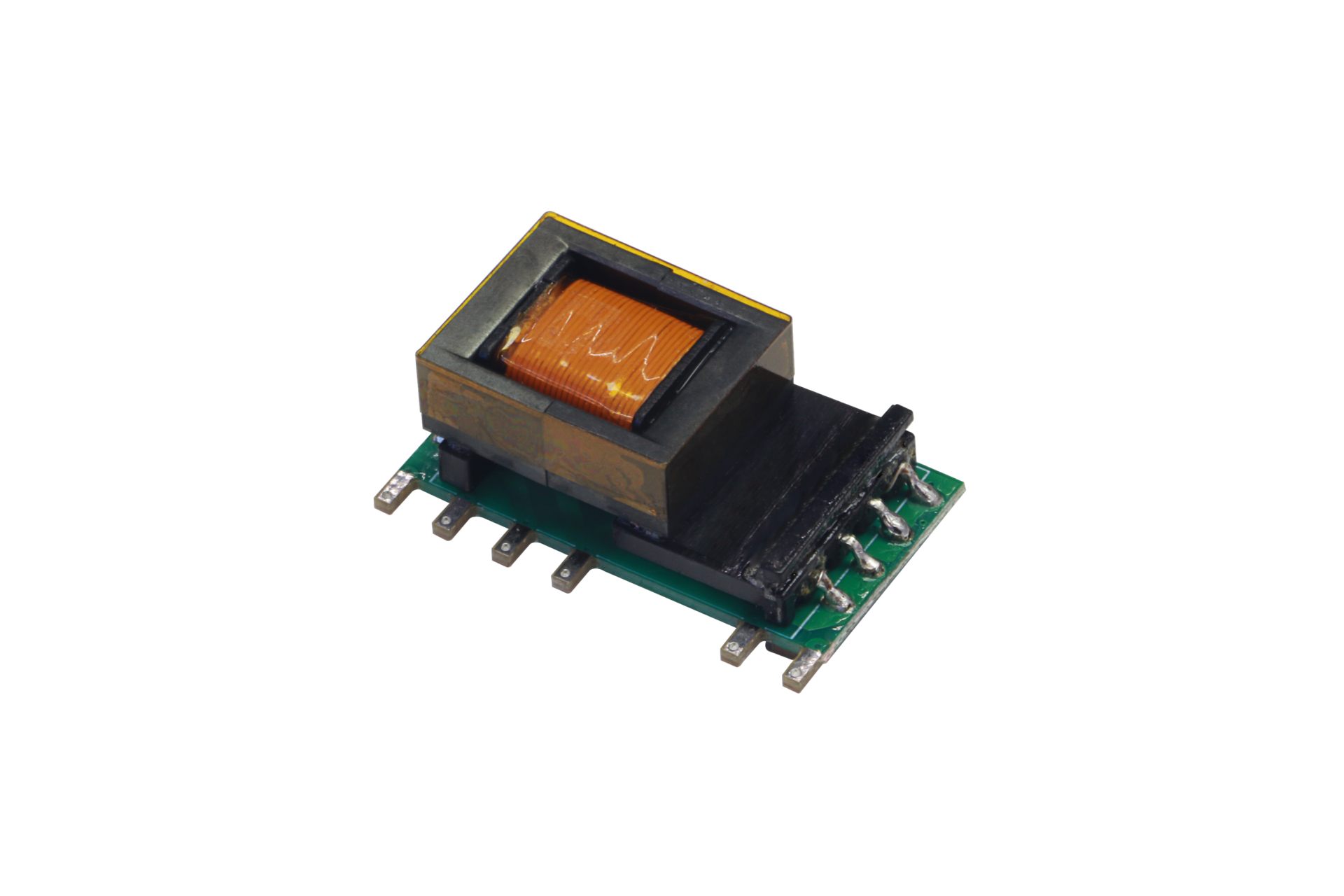

Um die strengen Anforderungen der industriellen Automatisierung zu erfüllen, integrieren ACDC Print-Module wie die Serie TPS-AWS10/1523S eine Vielzahl von Funktionen, die über Standard-AC/DC-Netzteile hinausgehen. Lassen Sie uns jedes dieser Merkmale im Detail untersuchen, verifiziert anhand des Datenblatts.
3.1 Weiter Eingangsspannungsbereich
Industrielle Umgebungen sind berüchtigt für instabile Netze: Spannungseinbrüche, -spitzen und Frequenzschwankungen sind üblich. Die Serie TPS-AWS10/1523S verfügt über einen universellen Eingangsbereich von 85-305 VAC (47-63 Hz) und akzeptiert auch 100-430 VDC. Diese weite Eingangsspannungsfähigkeit gewährleistet einen unterbrechungsfreien Betrieb selbst bei Schwankungen des Stromnetzes in der Anlage und macht sie ideal für globale Maschinen, die in Regionen mit 110 V- oder 230 V-Netzen betrieben werden können.
Zum Beispiel könnte eine in Deutschland gebaute Verpackungslinie (230 V) in die USA (120 V) versandt werden. Mit diesen Modulen ist keine Hardwareänderung erforderlich – sie passen sich automatisch an. Diese Universalität vereinfacht die Lagerhaltung für Maschinenbauer und Endanwender gleichermaßen.
3.2 Hohe Isolationsspannung
Sicherheit und Störfestigkeit sind in industriellen Umgebungen von größter Bedeutung. Die Serie TPS-AWS10/1523S bietet eine verstärkte Isolation von 4000 VAC zwischen Eingang und Ausgang. Diese hohe Isolation schützt Niederspannungs-Steuerkreise vor gefährlichen Transienten und Erdschleifen und ist eine Voraussetzung für die Erfüllung von Sicherheitszertifikaten wie IEC/UL62368-1. Darüber hinaus reduziert die Isolationsbarriere gemeinsame elektromagnetische Störungen (Common-Mode), was dem System hilft, die EN55032-Konformität ohne aufwändige Filterung zu erreichen.
3.3 Erweiterter Betriebstemperaturbereich
Fabrikhallen können in der Nähe von Öfen heiß oder in unbeheizten Lagern eiskalt sein. Diese Module arbeiten in einem Temperaturbereich von -40°C bis +85°C (mit Leistungsreduzierung oberhalb von 55°C für die 15W-Serie und oberhalb von 60°C für die 10W-Serie, gemäß Datenblatt). Dieser weite Bereich stellt sicher, dass die industrielle Elektronik unabhängig von extremen Umgebungstemperaturen zuverlässig funktioniert. Beispielsweise erhält ein im Sommer direktem Sonnenlicht ausgesetztes Logistik-Etikett im Außenbereich weiterhin stabile Energie von einem Modul, das Gehäusetemperaturen von 85°C toleriert.
3.4 Umfassende Schutzfunktionen
Industrielle Anwendungen erfordern Widerstandsfähigkeit gegen Fehler. Wie das Datenblatt bestätigt, integrieren ACDC Print-Module mehrere Schutzebenen:
- Kurzschlussschutz (SCP): Sie können den Ausgang dauerhaft kurzschließen, ohne Schäden zu verursachen; das Modul verfügt über eine kontinuierliche, selbsttätige Wiederherstellung.
- Überstromschutz (OCP): Wenn die Last den Nennstrom überschreitet (≥110% der Nennlast), schützt das Modul den Ausgang, um eine Überhitzung zu verhindern.
- Überspannungsschutz (OVP): Obwohl das Datenblatt dies nicht explizit als Prozentsatz angibt, empfiehlt es eine TVS-Diode (D1) im Applikationsschaltkreis, um den Ausgang auf ein sicheres Niveau zu begrenzen (das 1,2-fache der Ausgangsspannung), und schützt so empfindliche Elektronik wie Display-Module.
Diese Schutzfunktionen machen die Module unter realen Fehlerbedingungen praktisch unzerstörbar, ein entscheidender Vorteil gegenüber diskreten Netzteil-Designs.
3.5 Niedrige Restwelligkeit und Störungen (Ripple & Noise)
Industriegeräte enthalten oft drahtlose Kommunikationsmodule (Bluetooth, Wi-Fi, Zigbee) oder hochauflösende Displays, die empfindlich auf Stromversorgungsstörungen reagieren. Die Serie TPS-AWS10/1523S zeichnet sich durch niedrige Restwelligkeit aus – typisch 80mV, maximal 150mV (20MHz Bandbreite, 10%-100% Last). Diese saubere Energie gewährleistet eine fehlerfreie Datenübertragung und einen stabilen Betrieb.
3.6 Hoher Wirkungsgrad und natürliche Kühlung
Der Wirkungsgrad ist aus zwei Gründen entscheidend: Energieeinsparung und Wärmemanagement. Diese Module erreichen einen Wirkungsgrad von bis zu 84% bei Volllast (z.B. TPS-AWS1523S24), was bedeutet, dass weniger Wärme im Gehäuse entweicht. Der hohe Wirkungsgrad ermöglicht den Betrieb mit natürlicher Kühlung (freie Luftkonvektion) – es ist kein Lüfter erforderlich, was bewegliche Teile eliminiert und die Zuverlässigkeit erhöht. Darüber hinaus hilft die geringe Standby-Leistung (typisch 0,10W bei 230VAC) Fabriken, Energiesparvorschriften einzuhalten, wenn die Anlagen im Leerlauf sind.
3.7 Kompakte Größe und geringes Gewicht
Einer der attraktivsten Aspekte von ACDC Print-Modulen ist ihr minimaler Platzbedarf. Die Gehäuse der Serie TPS-AWS10/1523S messen nur 32,0 x 14,5 x 20,0 mm. Diese kompakte Größe und das geringe Gewicht (typisch 10,2 Gramm) ermöglichen es Entwicklern, sie direkt auf der Hauptsteuerplatine zu platzieren, was Platz spart und die Notwendigkeit separater Metallgehäuse überflüssig macht. Sie sind echte modulare Netzteileinheiten, die im Hintergrund der Industrieelektronik verschwinden.
3.8 Sicherheitszertifikate und Konformität
Für weltweit verkaufte Industrieanlagen sind Zertifizierungen unerlässlich. Die Serie TPS-AWS10/1523S trägt Sicherheitszertifikate gemäß IEC/UL62368-1, IEC/EN60335-1 und IEC/EN61558-1 und ist somit IEC-konform. Darüber hinaus erfüllt sie mit der empfohlenen EMV-Beschaltung die Anforderungen der EN55032 Klasse B an elektromagnetische Emissionen. Dieser vorgezeichnete Zertifizierungspfad spart Entwicklern Monate an Konformitätstests.
4. Industrielle Anwendungen für ACDC Print-Module
Basierend auf ihren technischen Eigenschaften eignen sich diese Module hervorragend für verschiedene Industrie-4.0-Szenarien, einschließlich dynamischer Kennzeichnungsanwendungen.
4.1 Elektronische Regaletiketten (ESLs) für Lagerregale
In großen Distributionszentren zeigen ESLs an den Regalvorderseiten Artikelcodes, Mengen und „Pick-by-Light“-Anweisungen an. Traditionell werden ESLs mit Batterien betrieben, die regelmäßig gewechselt werden müssen. Durch die Verwendung von ACDC Print-Modulen (z.B. TPS-AWS1523S05 für 5V-Ausgang), die hinter jeder ESL montiert sind, kann das Etikett direkt aus dem entlang des Regals verlaufenden Wechselstrom-Beleuchtungskreis gespeist werden. Die 5V-Ausgangsspannung des Moduls versorgt die ESL und ihren Funktransceiver kontinuierlich, eliminiert Batterieabfall und Wartungsaufwand.
4.2 RFID-Lesearrays auf Förderbändern
Hochgeschwindigkeits-Sortiersysteme verwenden Arrays von RFID-Lesegeräten, um Pakete zu verfolgen. Jedes Lesegerät benötigt eine saubere 12 V- oder 24 V-Versorgung. Anstatt lange Gleichstromkabel von einem zentralen Gleichstromnetzteil zu verlegen, können Entwickler ACDC Print-Module wie das TPS-AWS1023S24 (24V-Ausgang) direkt in jedes Lesergehäuse integrieren. Der Überspannungsschutz (über externe TVS-Diode) des Moduls stellt sicher, dass ein Fehler in einem Lesegerät andere nicht beeinträchtigt, und der weite Eingangsbereich toleriert Spannungsabfälle entlang der Wechselstromleitung.
4.3 Industrielle Mensch-Maschine-Schnittstellen (HMI)-Displays
Einige Produktionslinien verwenden dynamische Anzeigetafeln, die sich je nach dem zu montierenden Produkt ändern. Diese Anzeigen sind im Wesentlichen kleine HMIs. Ein hinter dem Bildschirm montiertes ACDC Print-Modul wandelt die lokale 230 VAC in 5 V für die Display-Logik und die Hintergrundbeleuchtung um. Seine niedrige Restwelligkeit garantiert flackerfreie Grafiken, während die hohe Isolation die Bediener vor elektrischem Schlag schützt.
4.4 Intelligente Anzeigen mit IO-Link
IO-Link-Geräte werden in Industrie 4.0 allgegenwärtig. Viele intelligente Anzeigen (Signalsäulen, Statusmodule) verwenden IO-Link zur Kommunikation, benötigen aber dennoch eine 24 V-Versorgung. Durch die Integration eines ACDC Print-Moduls kann die Anzeige direkt aus dem Wechselstromnetz gespeist werden, während die IO-Link-Daten separat laufen. Dies reduziert die Verkabelung auf nur zwei Drähte für AC plus zwei für Daten.
5. Leistungsparameter und Auswahlhilfe
Die Wahl des richtigen AC/DC-Wandlers für eine industrielle Anwendung erfordert mehrere Überlegungen. Nachfolgend finden Sie eine detaillierte Anleitung basierend auf der Serie TPS-AWS10/1523S.
5.1 Ausgangsspannung und -strom
ACDC Print-Module sind mit Standardausgangsspannungen erhältlich: 3,3 V, 5 V, 9 V, 12 V, 15 V und 24 V. Die Serie TPS-AWS10 bietet bis zu 10W, während die Serie TPS-AWS15 bis zu 15W bietet. Für Anwendungen wie ESLs ist das TPS-AWS1023S05 (5V @ 2000mA) ausreichend, während RFID-Lesegeräte möglicherweise das TPS-AWS1523S12 (12V @ 1250mA) benötigen. Stellen Sie sicher, dass das Modul auch bei Lasttransienten (z.B. beim Einschalten eines Funkmoduls) eine stabile Ausgangsspannung liefert.
5.2 Überlegungen zur Eingangsspannung
Prüfen Sie die Nennnetzspannung in Ihrer Einrichtung: 120 VAC in Amerika, 230 VAC in Europa oder 100 VAC in Japan. Mit einem universellen Eingang von 85-305 VAC ist die Serie TPS-AWS10/1523S die sicherste Wahl für Geräte, die möglicherweise verlagert werden. Sie akzeptiert auch Gleichspannungseingang, was nützlich sein kann, wenn in der Anlage ein Gleichspannungsbus (z.B. 110 VDC) vorhanden ist.
5.3 Isolationsanforderungen
Wenn Ihre Geräte über exponierte Metallteile kommunizieren oder von Bedienern berührt werden, benötigen Sie aus Sicherheitsgründen eine verstärkte Isolation (4000 VAC). Die hohe Isolation dieser Module vereinfacht die Einhaltung der Sicherheitsstandards der Klasse II.
5.4 Betriebsumgebung
Berücksichtigen Sie Umgebungstemperatur, Luftfeuchtigkeit und Verschmutzungsgrad. Der erweiterte Betriebstemperaturbereich von -40°C bis +85°C gewährleistet Zuverlässigkeit in der Nähe von Öfen oder Kühlhäusern. Beachten Sie die Leistungsreduzierungskurven im Datenblatt: Die 15W-Module liefern volle Leistung bis 55°C, dann linear abnehmend bis zu reduzierter Leistung bei 85°C.
5.5 Wirkungsgrad und Wärmemanagement
Hoher Wirkungsgrad (bis zu 84%) reduziert die Wärmeentwicklung in versiegelten Gehäusen. Module mit natürlicher Kühlung (freie Luftkonvektion) werden bevorzugt, da Lüfter in staubigen Industrieumgebungen unzuverlässig sind.
5.6 EMV-Konformität
Für industrielle Umgebungen sind sowohl Störaussendung als auch Störfestigkeit kritisch. Die Serie TPS-AWS10/1523S erfüllt mit der empfohlenen EMV-Beschaltung (einschließlich Komponenten wie dem 14D561 MOV und bestimmten Common-Mode-Drosseln) die Anforderungen der EN55032 Klasse B.
6. Technologische Innovationen in ACDC Print-Modulen
Die Serie TPS-AWS10/1523S nutzt fortschrittliche Topologien, um ihre hohe Effizienz und geringe Größe zu erreichen. Das Datenblatt hebt die Notwendigkeit spezifischer externer Komponenten wie eines Pi-Filters (C2, L1, C4) unter Verwendung von Festkörperkondensatoren für hochfrequente, niederohmige Leistung hervor. Dieses Maß an Designunterstützung ermöglicht es Entwicklern, die Leistung des Moduls auf ihre spezifische Anwendung abzustimmen.
7. Vergleich mit konventionellen Stromversorgungslösungen
Warum ein ACDC Print-Modul einem traditionellen gekapselten Netzteil oder einem externen AC/DC-Adapter vorziehen?
- Platz: Gekapselte Netzteile sind sperrig; ACDC Print-Module passen auf eine Leiterplatte.
- Kosten: Für verteilte Systeme ist ein großes zentrales Netzteil plus Verkabelung oft teurer als mehrere kleine Module.
- Zuverlässigkeit: Die Eliminierung der Niederspannungsverteilung verbessert die Zuverlässigkeit (keine Spannungsabfälle, weniger Steckverbinder).
- Time-to-Market: Module mit einem klaren Weg zur Zertifizierung (wie IEC/UL62368-1 und EN55032) beschleunigen die Produktentwicklung.
8. Installations- und Wärmeaspekte
Die Montage von ACDC Print-Modulen ist unkompliziert: Es handelt sich um Through-Hole-Bauteile, die mit standardmäßigen Wellenlötprozessen verarbeitet werden können (260±5℃ für 5-10s). Das Datenblatt bietet ein empfohlenes PCB-Layout und die Pin-Funktionen. Da sie etwas Wärme ableiten, ist ein korrektes PCB-Layout wichtig. Stellen Sie eine ausreichende Kupferfläche um die Pins des Moduls zur Wärmeableitung sicher. Natürliche Kühlung ist ausreichend, aber beachten Sie die Leistungsreduzierungskurven, wenn die Umgebungstemperatur nahe dem Modul 55°C-60°C übersteigt.
9. Praxisbeispiel: Kennzeichnung von Automobilteilen
Ein großer Automobilzulieferer implementierte dynamische Etiketten an seiner Motormontagelinie, um Drehmomentwerte und Teilenummern in Echtzeit anzuzeigen. Bisher verwendeten sie Papieretiketten, die manuell aktualisiert werden mussten. Das neue System verwendet E-Paper-Displays (5 V, 500 mA pro Stück), die an jedem Arbeitsplatz montiert sind. Um die 5 V-Gleichspannung nicht von einem zentralen AC/DC-Wandler führen zu müssen, installierten sie ACDC Print-Module (TPS-AWS1023S05, 5V / 10W) hinter jedem Display, die aus dem bestehenden 230 V-Beleuchtungskreis gespeist werden. Dadurch reduzierte sich die Installationszeit um 60%, und das System ist unempfindlich gegen Spannungsabfälle. Der Kurzschlussschutz der Module verhinderte Schäden, als ein Techniker versehentlich ein Displaykabel kurzschloss, und die selbsttätige Wiederherstellungsfunktion brachte die Linie sofort wieder zum Laufen.
10. Zukunftstrends: ACDC Print-Module und Industrie 4.0
Da Fabriken immer vernetzter werden, wird die Nachfrage nach modularen Netzteileinheiten mit integrierter Intelligenz wachsen. Wir sehen für Module wie die TPS-AWS-Serie Funktionen wie:
- Energieüberwachung (Telemetrie von Spannung, Strom, Leistung) für vorausschauende Wartung.
- Weitere Miniaturisierung durch den Einsatz eingebetteter passiver Komponenten.
- Höhere Eingangsspannungen für die Schnittstelle zu Gleichspannungs-Mikronetzen (z.B. 380 VDC).
Der Trend ist klar: Das Netzteil wird zu einem integralen Bestandteil des intelligenten Sensornetzwerks, nicht nur ein stummer Kasten.
11. Häufig gestellte Fragen (FAQ)
F: Können diese Module sowohl mit 50 Hz- als auch mit 60 Hz-Netzen arbeiten?
A: Ja, sie sind für 47-63 Hz ausgelegt und decken beide ab.
F: Benötige ich eine externe Sicherung?
A: Ja, das Datenblatt spezifiziert eine 1A, träge Sicherung, die aus Sicherheits- und Schutzgründen installiert werden muss.
F: Wie hoch ist die Mindestlast?
A: Das Datenblatt gibt eine Mindestlast von 0% an. Ein Betrieb unter 5% Last kann dazu führen, dass die Restwelligkeit die Spezifikationen überschreitet, beeinträchtigt jedoch nicht die Zuverlässigkeit.
F: Sind diese Module für den Einsatz im Freien geeignet?
A: Wenn Sie sie in einem IP67-Gehäuse unterbringen, ja. Das Modul selbst ist nicht wasserdicht, aber sein weiter Temperaturbereich ermöglicht den Einsatz im Freien, wenn es vor Feuchtigkeit geschützt ist.
12. Fazit
ACDC Print-Module, wie die Serie TPS-AWS10/1523S, repräsentieren einen Paradigmenwechsel in der Art und Weise, wie wir verteilte Geräte in Industrie-4.0-Linien mit Strom versorgen. Indem sie die Funktionalität eines robusten AC/DC-Netzteils mit der Kompaktheit eines Through-Hole-Bauteils kombinieren, ermöglichen sie eine wirklich verteilte, intelligente und flexible Fabrikautomation. Mit Eigenschaften wie weitem Eingangsspannungsbereich, hoher Isolation, umfassenden Schutzfunktionen und einem klaren Weg zu globalen Sicherheitszertifikaten beseitigen sie die traditionellen Hindernisse für die Stromversorgung intelligenter industrieller Endpunkte.
Wenn Sie Ihre nächste Generation von Industrieausrüstung planen, ziehen Sie die Integration von ACDC Print-Modulen in Betracht. Sie vereinfachen das Design, erhöhen die Zuverlässigkeit und machen Ihre Produkte zukunftssicher für die sich ständig weiterentwickelnde Welt von Industrie 4.0. Ob Sie eine Wechselstromversorgungslösung für eine einfache Anzeige oder einen hochentwickelten elektrischen AC/DC-Wandler für ein RFID-Array benötigen, diese Module bieten die Leistung und das Vertrauen, das moderne Fabriken verlangen.
Für weitere Informationen, Datenblätter und Evaluierungsboards besuchen Sie unsere Produktseite oder kontaktieren Sie unser Entwicklungsteam. Gemeinsam können wir den Weg zu intelligenteren, effizienteren Produktionslinien ebnen.
