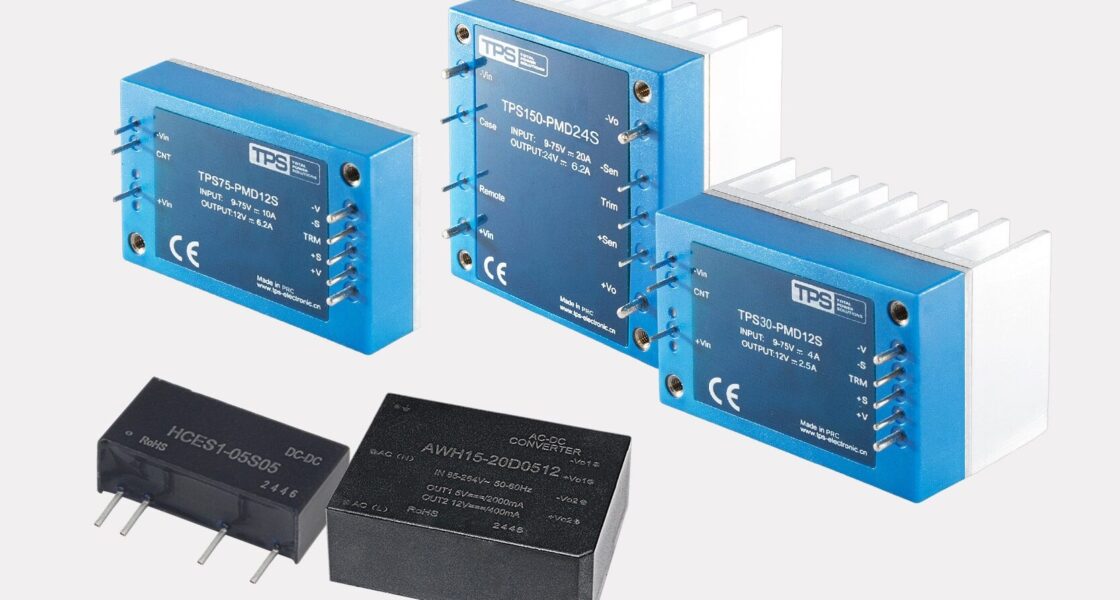

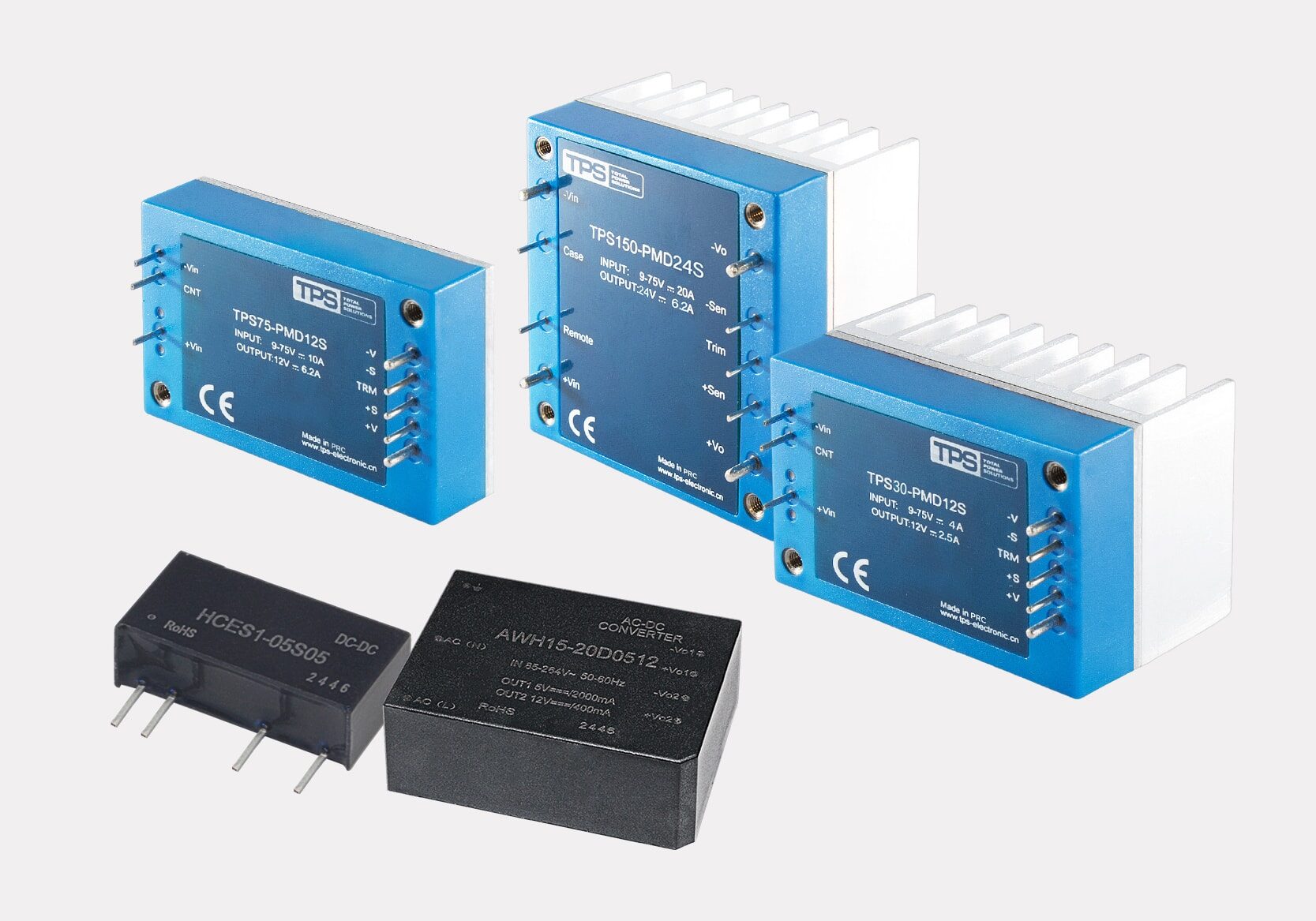

DC-Wandlermodule (DC-DC-Wandler) wandeln und stabilisieren Gleichspannungen zwischen unterschiedlichen Spannungsniveaus. Diese Anleitung erklärt Grundlagen, wichtige Merkmale, gängige Typen, typische Einsatzfelder und konkrete Auswahlkriterien – damit Sie schnell das passende Modul finden.
Kernaussagen
- DC-Wandlermodule sichern eine stabile Versorgung in Geräten und Anlagen, indem sie Gleichspannungen effizient anpassen.
- Wichtige Merkmale sind Wirkungsgrad, Zuverlässigkeit, Ausgangsregelung, zulässiger Eingangsbereich und Bauform.
- Häufige Topologien: Buck (Abwärts), Boost (Aufwärts) und bidirektional (Energiefluss in beide Richtungen).

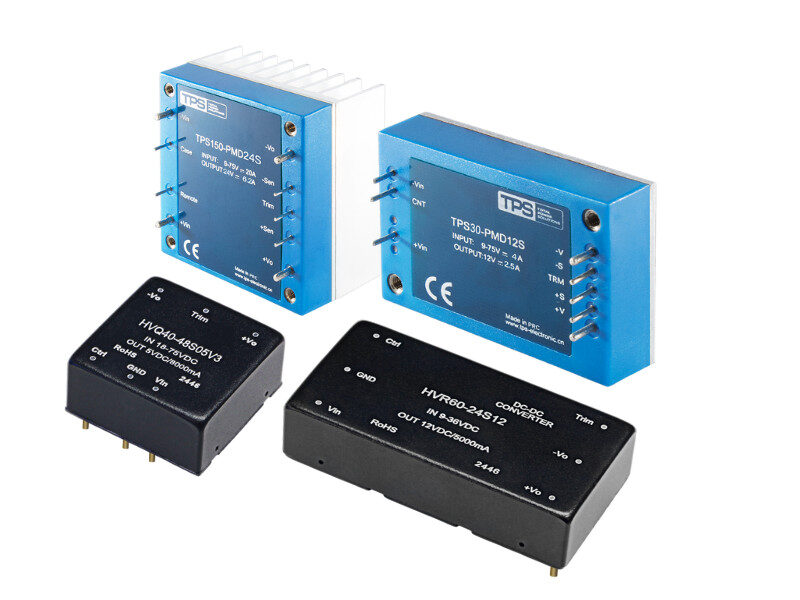

Was ist ein DC-Wandlermodul?
Ein DC-Wandlermodul ist eine elektronische Baugruppe zur Umwandlung und Regelung von Gleichspannungen. Es passt Spannungsniveaus an die Anforderungen der Last an und stellt stabile Ausgangswerte bereit – von tragbarer Elektronik bis zu industriellen Anlagen. Moderne Schaltnetzteil-Topologien und geeignete Energiespeicher (z. B. Induktivitäten/Kondensatoren) steigern Effizienz und Dynamik.
Hauptmerkmale von DC-Wandlermodulen
- Hoher Wirkungsgrad: reduziert Verluste und Wärme, steigert Autonomie/Anlageneffizienz.
Hinweis: Konkrete Zahlen (z. B. „95 %“) nur verwenden, wenn sie durch Datenblatt/Prüfbericht belegt und für das genannte Modell unter den angegebenen Bedingungen gültig sind. - Zuverlässigkeit & weiter Eingangsbereich: robuster Betrieb bei schwankender Versorgung (z. B. Batterie, Bordnetz).
- Gute Ausgangsregelung: stabile Spannung/Strom auch bei Lastsprüngen → weniger Fehler, längere Lebensdauer.
- Kompaktes Design: relevant bei engen Bauräumen (z. B. Fahrzeuge, 19″-Einschübe, Edge/IT).

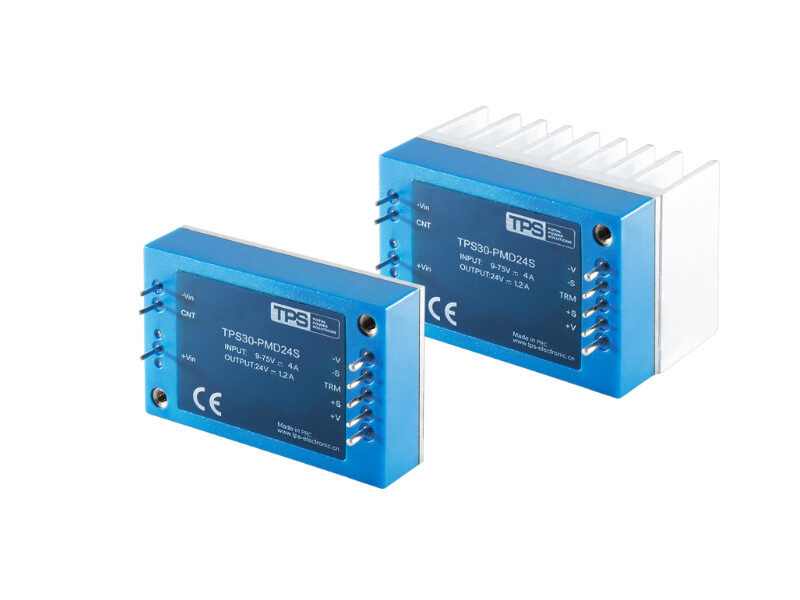

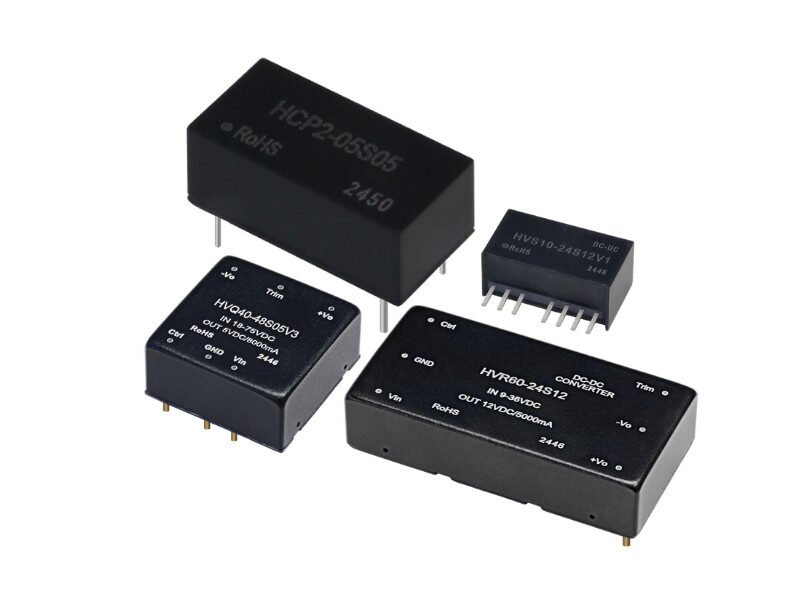

Arten von DC-Wandlermodulen
Buck-Wandler (Abwärtswandler)
Senken eine höhere Eingangsspannung auf einen niedrigeren Ausgangswert – mit hoher Effizienz und geringerer Wärmeentwicklung gegenüber linearen Reglern. Varianten (strom- oder spannungsgesteuert, hysteretisch, mehrphasig) optimieren je nach Ziel Regelgüte, Dynamik und Wirkungsgrad.
Boost-Wandler (Aufwärtswandler)
Erhöhen eine niedrigere Eingangsspannung auf einen höheren Ausgangswert. Geeignet, wenn z. B. eine Batterie eine höhere Lastspannung benötigt. Vorteile: hohe Leistungsdichte und kompakte Bauform für mobile bzw. platzkritische Anwendungen.
Bidirektionale Wandler
Ermöglichen Energiefluss in beide Richtungen (Laden/Entladen), optional galvanisch getrennt. Typisch für Batteriemanagement, Speichersysteme und Fahrzeuganwendungen, um Energieflüsse effizient und sicher zu steuern.
Anwendungen von DC-Wandlermodulen
AutomobilSysteme
Stabile Bordnetzversorgung; Absenkung/Anhebung von Spannungen für Steuergeräte, Displays, Aktoren und – bei E-Mobilität – Energiemanagement. Wichtig: weiter Eingangsbereich, EMV-gerechtes Design, Temperaturfestigkeit.
Rechenzentren & IT
Punktnahe Versorgung hochdichter Prozessor-/Speicher-Lasten (POL-Wandler) mit Fokus auf Wirkungsgrad, Thermik und Verfügbarkeit. Saubere Regelung reduziert Störungen und erhöht die Gesamteffizienz.
Industrielles IoT & Automation
Versorgung von Sensoren, Gateways und Aktoren mit stabilen Spannungen zur Sicherstellung zuverlässiger Kommunikation und Prozessqualität – oft bei rauen Umgebungsbedingungen.
Vorteile der Verwendung von DC-Wandlermodulen
- Effizienz: Schalttechnologie minimiert Verluste – relevant für Laufzeit, Kühlung und OPEX.
- Zuverlässigkeit: Ausgelegt für stabile Versorgung selbst bei Netz/Bordnetz-Schwankungen; Redundanzkonzepte möglich.
- Regelgüte: zuverlässige Ausgangswerte bei variierender Eingangs-/Lastsituation.
- Sicherheits- & Isolationsoptionen: galvanisch getrennte Varianten schützen gegen Störungen/Fehlerszenarien; nicht isolierte Designs punkten bei Kosten/Größe.
Auswahl des passenden DC-Wandlermoduls
1) Eingang & Ausgang definieren
– Zulässiger Eingangsspannungsbereich (inkl. Toleranzen, Einbrüche/Spitzen).
– Ausgangsspezifikationen: Nennspannung, Maximalstrom, Welligkeit, Genauigkeit, Spitzenlasten/Dynamik.
2) Leistungs- & Umgebungsrandbedingungen
– Ausgangsleistung/Überlastverhalten (Foldback, Kurzschluss).
– Thermik: Umgebungstemperatur, Kühlkonzept (Konvektion, Baseplate, Heatsink), Wirkungsgrad bei Teillast.
– EMV/EMI: einschlägige Normen und erforderliche Filterung einplanen.
3) Sicherheit & Konformität
– Erforderliche Zertifizierungen/Normen (je nach Anwendung, z. B. IEC/EN).
– Kriech-/Luftstrecken bei Hochspannung.
– Schutzfunktionen (UVLO, OTP, OCP, OVP).
4) Funktionen & Integration
– Remote On/Off, Trim/Adjust der Ausgangsspannung, Sense-Leitungen, ggf. Telemetrie/PMBus.
– Mechanische Schnittstellen (Pinout/Footprint), Einbauraum, Layout-Richtlinien.
Praxis-Tipp: 20–30 % Leistungsreserve gegenüber der Dauerlast einplanen, wenn Lastsprünge oder erhöhte Umgebungstemperaturen zu erwarten sind.
Zubehör & Redundanz
- OR-/Dioden-/MOSFET-Module: entkoppeln Mehrfachversorgungen und verhindern Rückspeisungen/Kaskadenausfälle.
- Aktive Redundanz-/ORing-Module: überwachen Eingang/Last und steigern Verfügbarkeit (N+1-Konzepte).
- Kühlkonzepte: Baseplate, Kühlkörper-Montage, Luftführung – entscheidend für Lebensdauer.
- Schutzfunktionen: UVLO, OCP, OVP, OTP – gezielt prüfen/aktivieren.
Online-Ressourcen & Support
- Datenblätter und Applikationshinweise zur korrekten Auslegung (Filter, Layout, Derating).
- Zertifikate/Konformitätserklärungen für Dokumentation und Freigaben.
- Technischer Support für Auswahl, EMV-Fragen, Thermik, Redundanz.
- FAQ/How-to-Videos für schnelle Lösungen und Best Practices.
Rechtlicher Hinweis: Technische Angaben, Zeichnungen und Zertifikate sollten aus aktuellen Originalquellen stammen; bei Veröffentlichung stets Versionsstand angeben.
Zusammenfassung
DC-Wandlermodule sind zentrale Bausteine moderner Energieversorgung. Wer Eingang/Ausgang, Leistung, Umgebung, Normen und Integrationsfeatures sauber definiert, findet schnell eine passende Lösung – effizient, zuverlässig und sicher. Zubehör wie ORing- oder Redundanzmodule und ein durchdachtes Thermikkonzept erhöhen zusätzlich die Verfügbarkeit.
Häufig Gestellte Fragen
Was ist ein DC-Wandlermodul?
Eine Baugruppe zur effizienten Umwandlung und Regelung von Gleichspannungen zwischen unterschiedlichen Spannungsniveaus.
Welche Hauptmerkmale sind wichtig?
Wirkungsgrad, Zuverlässigkeit, Eingangsbereich, Regelgüte, Bauform – abhängig von Lastprofil und Einbauumgebung.
Welche Typen gibt es?
Buck (Abwärts), Boost (Aufwärts), bidirektional (beidseitiger Energiefluss, optional galvanisch getrennt).
Wie wähle ich das richtige Modul?
Eingang/Ausgang spezifizieren; Leistung/Umgebung/EMV/Sicherheit prüfen; Integrationsfunktionen (On/Off, Trim, Sense) bewerten – mit Leistungsreserve.
Welche Ressourcen helfen bei der Auswahl?
Aktuelle Datenblätter, Applikationsnotizen, Zertifikate und technischer Support.
