Prüfung der Elektromagnetischen Verträglichkeit

Kurzüberblick

EMV–Prüfungen stellen sicher, dass Geräte in ihrer Umgebung korrekt funktionieren, ohne andere Systeme unzulässig zu stören.
Geprüft werden Emissionen (was ein Gerät abstrahlt) und Störfestigkeit/Immunität (wie robust es gegenüber äußeren Störungen ist).
Zentrale Referenzen: EU-EMV-Richtlinie 2014/30/EU, IEC 61000-Reihe, EN 55032/EN 55035 (CISPR 32/35); Medizin: IEC 60601-1-2 (aktuelle Fassung).
Pre-Compliance-Tests im Entwicklungsprozess reduzieren erfahrungsgemäß Risiko, Kosten und Time-to-Market.

Was bedeutet EMV-Prüfung?

Elektromagnetische Verträglichkeit (EMV) beschreibt die Fähigkeit eines Geräts, in der vorgesehenen elektromagnetischen Umgebung störungsfrei zu arbeiten und dabei keine unzulässigen Störungen zu verursachen. EMV-Prüfprogramme kombinieren Emissions- und Immunitäts-/Störfestigkeitsprüfungen, um dieses Verhalten nachzuweisen.

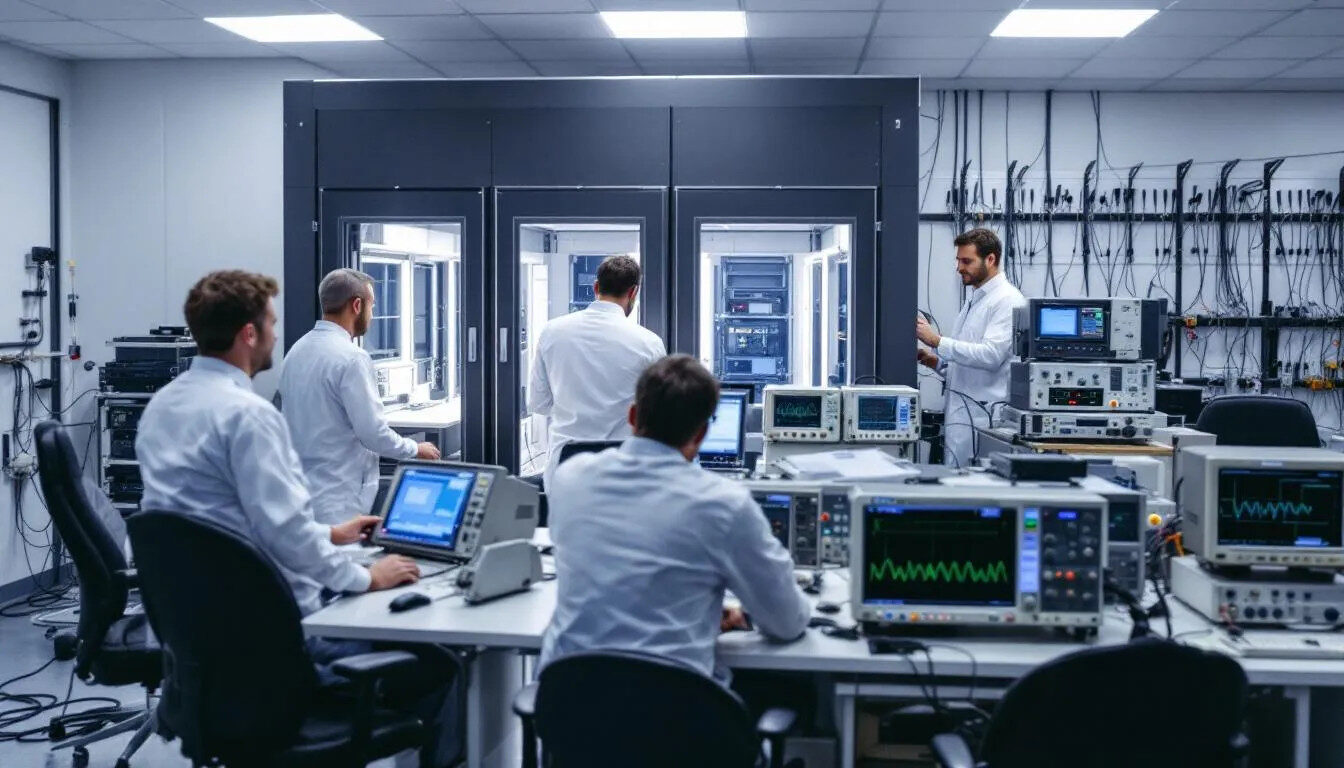

In an EMC testing laboratory, engineers are conducting tests on various electronic devices using specialized testing equipment to ensure electromagnetic compatibility and compliance with regulatory standards. The environment is filled with advanced technology and instruments designed to measure electromagnetic emissions and interference.

Arten von EMV-Prüfungen

EMV-Konformitätsprüfungen umfassen zwei Hauptkategorien, die unterschiedliche Aspekte der elektromagnetischen Verträglichkeit bewerten. Das Verständnis sowohl der Emissionen als auch der Störfestigkeit ist entscheidend für umfassende EMV-Prüfprogramme.

Emissionen

Leitungsgebundene Emissionen: Messung der Störaussendungen über Netz- und Signalleitungen, typ. 150 kHz–30 MHz, mit EMV-Empfängern und Leitungsimpedanzstabilisierungsnetzwerken (LISN).
Abgestrahlte Emissionen: Messung der Funkstörungen im Raum (Freifeld/Absorberkammer), je nach Produktklasse bis 6 GHz oder höher. Typische Mittel: Spektrumanalysator, kalibrierte Antennen, definierte Messabstände und Ausrichtungen.

Störfestigkeit/Immunität

Abgestrahlte Störfestigkeit (IEC 61000-4-3): Typ. 80 MHz–6 GHz bei 3–10 V/m (branchenabhängig auch darüber); das Gerät muss dabei funktionsfähig bleiben.
Leitungsgebundene Störfestigkeit (IEC 61000-4-6): Einkopplung definierter HF-Störpegel in Leitungen.
ESD (IEC 61000-4-2): Typ. bis 8 kV Kontakt / 15 kV Luft.
Schnelle Transienten/Burst (IEC 61000-4-4) und Surge/Stoß (IEC 61000-4-5): Prüfung gegen Schalthandlungen/Überspannungen (Surge auf Versorgungsleitungen typ. bis 4 kV, abhängig von der Anwendungsumgebung).
Netzqualität (IEC 61000-4-11/-34): Spannungseinbrüche, Kurzunterbrechungen, Spannungsschwankungen.

Hinweis: Automotive (z. B. ISO 11452) und Militär (MIL-STD-461) verlangen teils deutlich höhere Pegel—diese gelten nicht pauschal für Industrie/Consumer.

Normen & Vorschriften (Auswahl)

EU: EMV-Richtlinie 2014/30/EU (CE-Kennzeichnung), harmonisierte EN-Normen (u. a. EN 55032/EN 55035, EN/IEC 61000-x-x).
USA: FCC Part 15 (unbeabsichtigte Aussendungen, Prüfverfahren).
Medizin: IEC 60601-1-2 (aktuelle Fassung).
Weitere Regionen: Nationale Funk-/Telekommunikationsvorgaben (z. B. China: SRRC/CMIIT) zusätzlich beachten.
Gegenseitige Anerkennungsabkommen (MRA) können Zertifizierungsschritte vereinfachen.

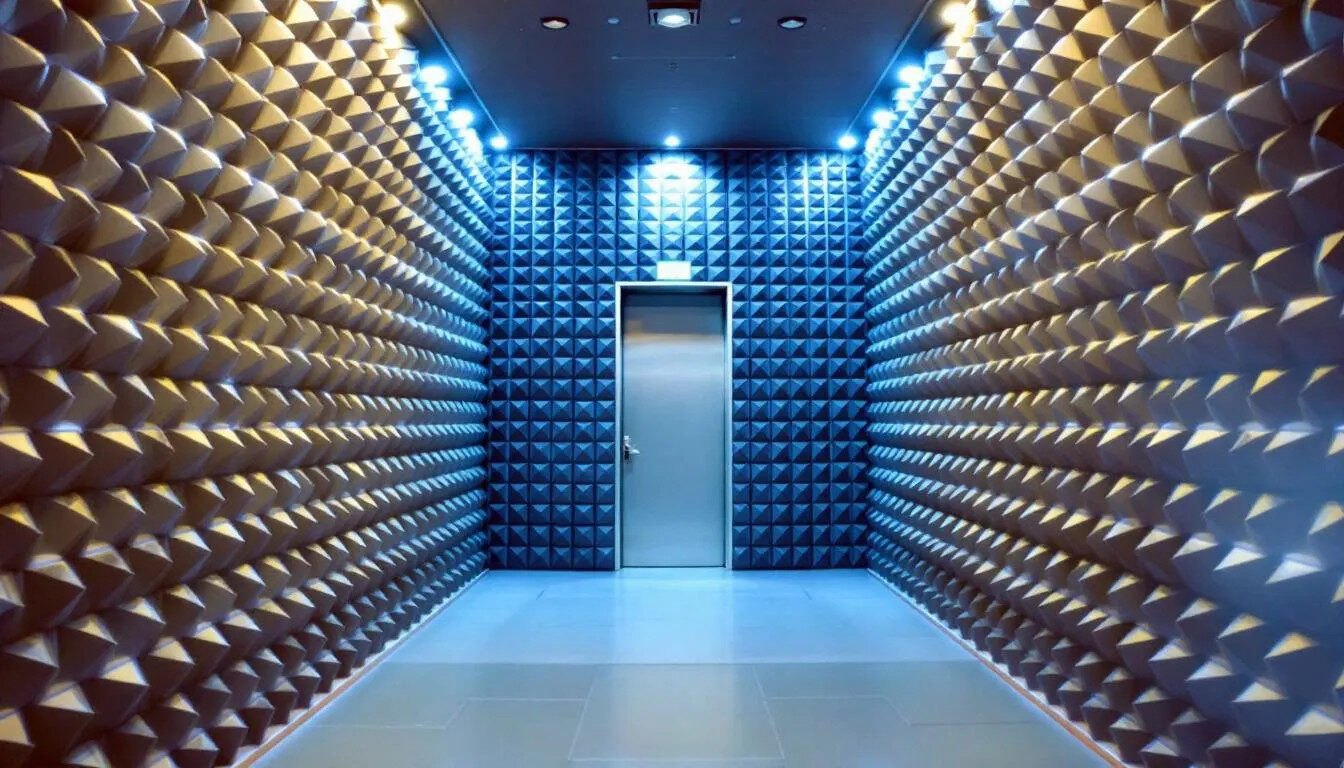

An image of a modern anechoic chamber designed for EMC testing is shown, featuring walls lined with pyramid-shaped absorbers that minimize electromagnetic interference. This specialized environment is used to assess the electromagnetic compatibility of electronic devices, ensuring they meet EMC compliance standards.

Pre-Compliance: Warum sich frühe Tests lohnen

Frühzeitige Fehlererkennung: Kopplungspfade identifizieren, Layout/Schirmung/Filter anpassen, solange Änderungen kostengünstig sind.
Höhere Erst-Bestehenswahrscheinlichkeit bei formalen Prüfungen.
Kosten- & Zeitvorteile: Weniger Iterationen im akkreditierten Labor.
Praxis-Tools: Nahfeldsonden, portable EMV-Empfänger/Spektrumanalysatoren, einfache GTEM-/TEM-Setups für Screening.

Prüfumgebung & Messtechnik

Absorberkammern / geschirmte Räume: Reproduzierbare Bedingungen für abgestrahlte Messungen; Größen/Abstände gemäß Produktklasse (z. B. 3 m/10 m).
EMV-Empfänger & Spektrumanalysator: Quasi-Spitzenwert-, Mittelwert- und Spitzenwert-Detektoren gemäß CISPR/EN.
Signalgenerator + Leistungsverstärker + Antennen: Für definierte Störfelder (Immunität).
Oszilloskope: Zeitbereichsanalyse, Trigger auf seltene Ereignisse.
Nahfeldsonden: Lokalisieren Emissions-Hotspots auf Baugruppen.

Branchenfokus

Consumer/IoT: Enge Gerätedichte → strenge Emissionsgrenzen & robuste Funk-Koexistenz.
Automotive: Hochvolt-Antriebe, ADAS-Sensorik → spezielle Automotive-Normen, erhöhte Pegel.
Medizin: Kritische Funktionen → IEC 60601-1-2 mit erhöhten Anforderungen und dokumentierter Risiko-/Usability-Betrachtung.

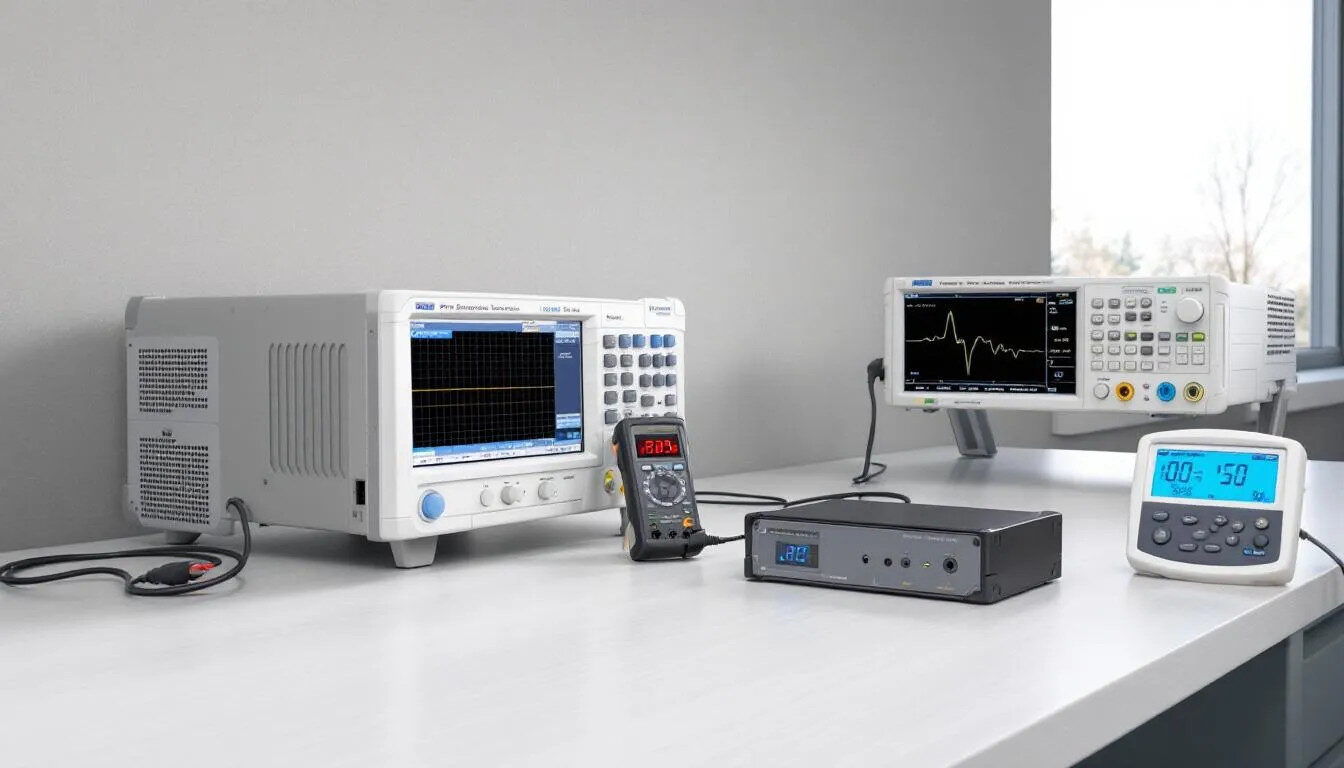

In a laboratory setting, various electronic devices and specialized testing equipment are meticulously arranged on a bench, ready for electromagnetic compatibility (EMC) evaluation, which includes emissions testing and immunity testing to ensure compliance with EMC standards. The scene captures the essential tools for assessing electromagnetic interference and ensuring that electrical and electronic equipment can function properly in their intended electromagnetic environment.

Kosten & Dauer (realistische Bandbreiten)

Dauer: Von wenigen Tagen (einfache Produkte) bis mehrere Wochen (komplexe Systeme inkl. Nachtests), abhängig von Normumfang, Konfigurationen und Laborverfügbarkeit.
Kosten: Ab unter 1.000 € (kleine Teilprüfungen/Pre-Compliance) bis niedriger fünfstelliger Bereich für vollständige, komplexe Zertifizierungen. Exakte Werte hängen stark von Produkt, Normenpaket und Iterationsbedarf ab.

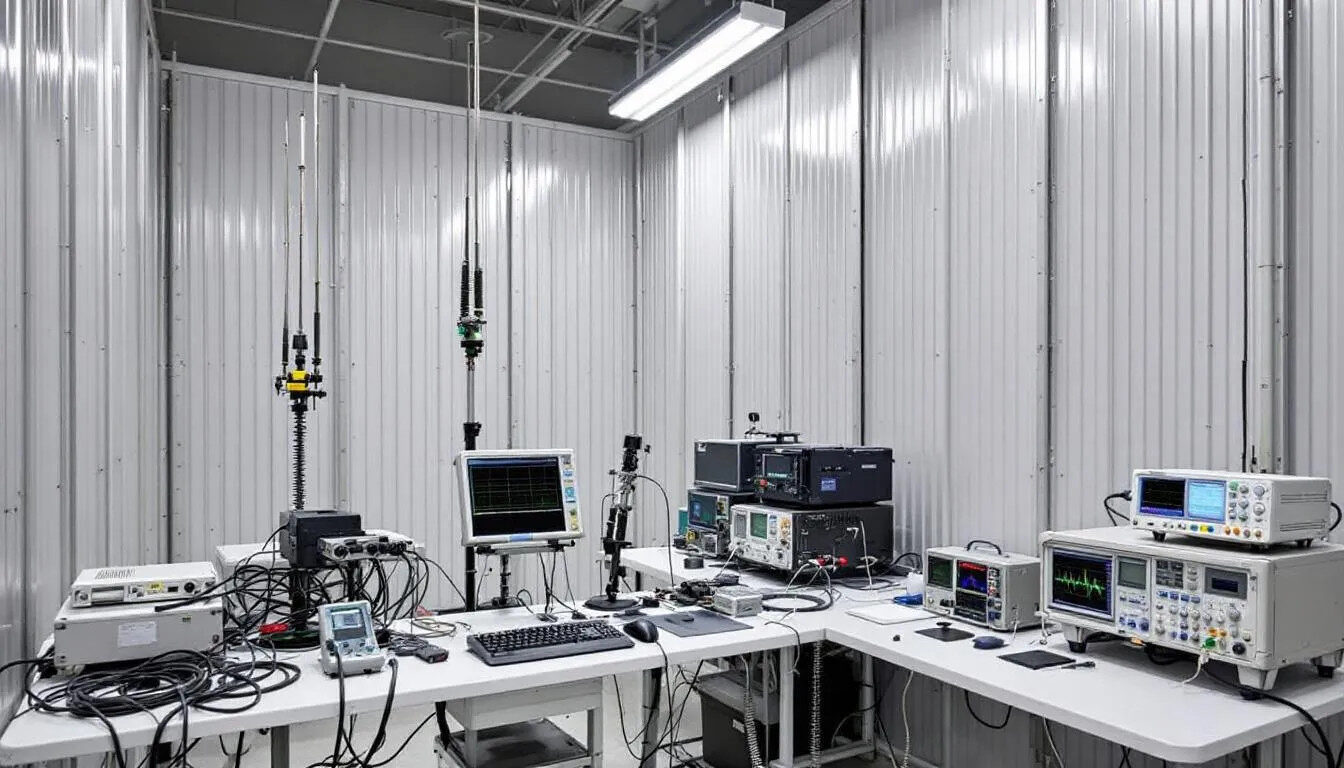

In a modern EMC testing facility, various electronic devices are arranged alongside advanced measurement equipment, including spectrum analyzers and immunity testing tools, all designed to ensure electromagnetic compatibility and compliance with regulatory standards. The environment is equipped to handle electromagnetic interference and emissions testing, creating a controlled space for evaluating the performance of electrical and electronic equipment.

Auswahl eines EMV-Prüflabors: Entscheidungsfaktoren

Akkreditierung (z. B. ISO/IEC 17025) & Abdeckung der relevanten Normen/Frequenzbereiche.
Infrastruktur (Kammergrößen, erreichbare Feldstärken, Zubehör), Erfahrung des Ingenieurteams.
Kommunikation & Durchlaufzeiten: Klare Testpläne, zeitnahe Reports, ggf. beschleunigte Slots.
Pre-Compliance-Angebote und Design-Support als Mehrwert.

Fazit

Die Prüfung der elektromagnetischen Verträglichkeit ist ein zentraler Bestandteil der Produktentwicklung und Markteinführung. Sie stellt sicher, dass elektronische Geräte zuverlässig arbeiten und internationale Anforderungen erfüllen. Wer bereits im Entwicklungsprozess auf Pre-Compliance setzt, reduziert Risiken, spart Kosten und verkürzt die Time-to-Market. Mit der richtigen Laborwahl und klarer Prüfstrategie lassen sich technische Hürden frühzeitig meistern und eine reibungslose Zertifizierung erreichen.

Häufig gestellte Fragen

Unterschied EMV vs. EMI?

EMV umfasst Emission und Immunität (Systemverhalten in der Zielumgebung). EMI beschreibt unerwünschte Emissionen.

Wie lange dauern EMV-Tests?

Je nach Produkt/Normenpaket Tage bis Wochen. Faktoren: Komplexität, Anzahl der Konfigurationen, Laborplanung, nötige Nachbesserungen/Nachprüfungen. Frühe Pre-Compliance verkürzt in der Praxis die Gesamtzeit.

Nach „Nichtbestehen“ – darf ich ändern?

Ja. Üblich sind Anpassungen an Layout, Schirmung, Filtern, Bauteilen. Der Nachtest-Umfang richtet sich nach der Änderungstiefe (Teil- vs. Vollprüfung).

Welche Normen gelten bei internationalem Vertrieb?

EU: 2014/30/EU + harmonisierte EN-Normen; USA: FCC Part 15; Medizin: IEC 60601-1-2; weitere Länder mit eigenen Funk-/Telekom-Regeln. MRAs können Mehrfachprüfungen reduzieren.
