Ein Oszilloskop ist ein unverzichtbares Messinstrument, das elektrische Signale über die Zeit sichtbar macht. Es ermöglicht Ingenieuren, Technikern und Forschern, die Leistung elektronischer Systeme zu überwachen, Fehler zu analysieren und zuverlässige Messergebnisse zu erzielen.
In diesem Beitrag erfahren Sie, welche Oszilloskop-Typen es gibt, wie man sie richtig einsetzt und welche Wartungs- und Kalibrierungsmaßnahmen für dauerhafte Genauigkeit wichtig sind.
Überblick: Wichtige Erkenntnisse
- Oszilloskope stellen elektrische Signale grafisch dar – Zeit auf der x-Achse, Spannung auf der y-Achse.
- Analoge, digitale und Mixed-Signal-Modelle bieten Lösungen für unterschiedliche Anwendungen.
- Für präzise Messungen sind Kalibrierung, richtige Sondenverbindungen und korrekte Geräteeinstellungen entscheidend.
Was ist ein Oszilloskop?
Ein Oszilloskop zeigt elektrische Signale in Form einer Kurve an. Dadurch lassen sich Signalverläufe, Störungen oder Transienten schnell erkennen. In vielen Branchen – von der Energietechnik über die Automobilindustrie bis zur Forschung – gehört es daher zur Standardausrüstung.
Historische Entwicklung
Die ersten Oszillographen entstanden Ende des 19. Jahrhunderts als elektromechanische Geräte. Später prägten Kathodenstrahlröhren (CRT) die klassischen analogen Oszilloskope. Heute dominieren digitale Modelle mit hoher Abtastrate und umfangreichen Analysefunktionen.
Arten von Oszilloskopen
Analoge Oszilloskope
Analoge Geräte stellen Signale kontinuierlich dar. Typische Merkmale:
- elektromagnetische und elektrostatische Varianten
- Dual-Beam-Modelle zum gleichzeitigen Vergleich zweier Signale
- analoge Speicheroszilloskope für kurzzeitige Signalhaltung
Sie werden zwar zunehmend von digitalen Geräten abgelöst, sind aber für bestimmte Anwendungen nach wie vor nützlich.

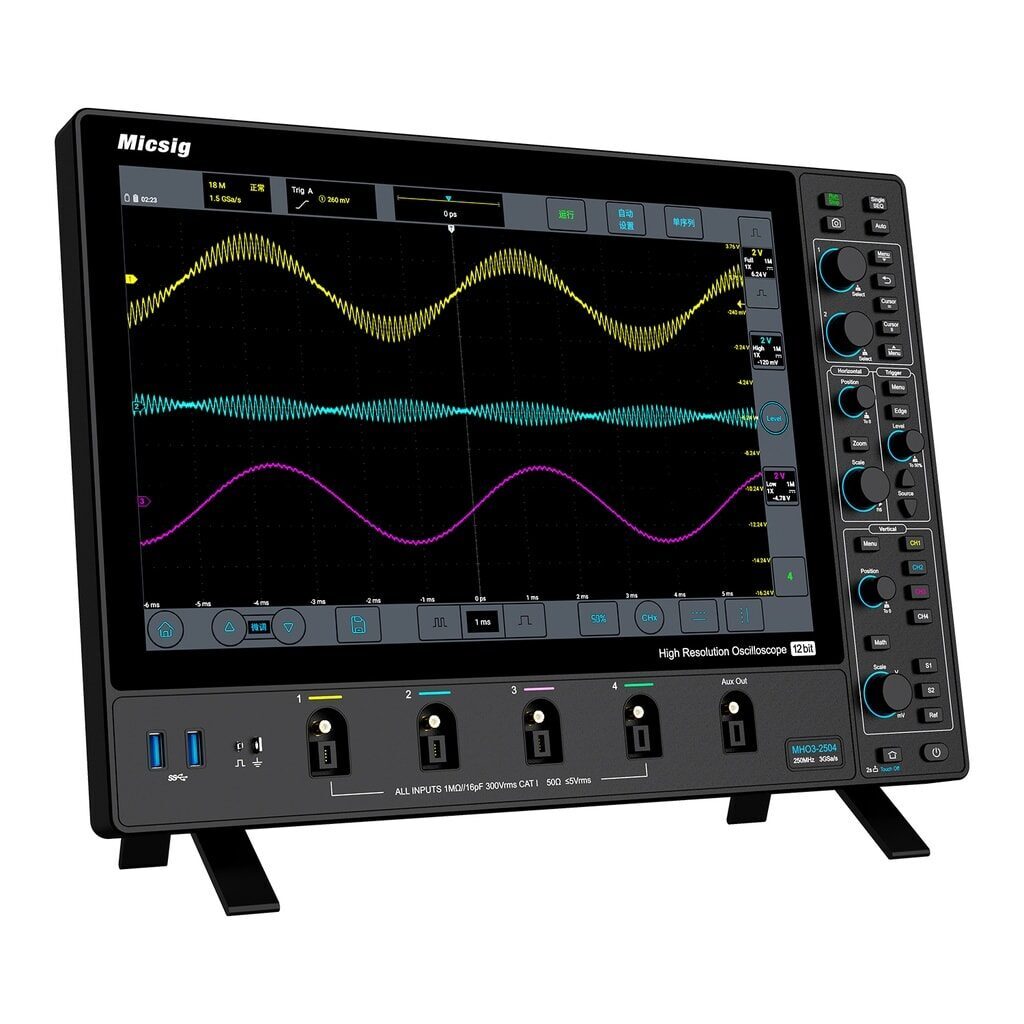

Digitale Oszilloskope
Digitale Modelle wandeln Signale in digitale Werte um und ermöglichen so eine detaillierte Analyse. Vorteile:
- sehr hohe Abtastraten (oft > 1 GS/s)
- Speicherung und Wiedergabe von Signalverläufen
- automatische Messfunktionen für Frequenz, Amplitude oder Tastverhältnis

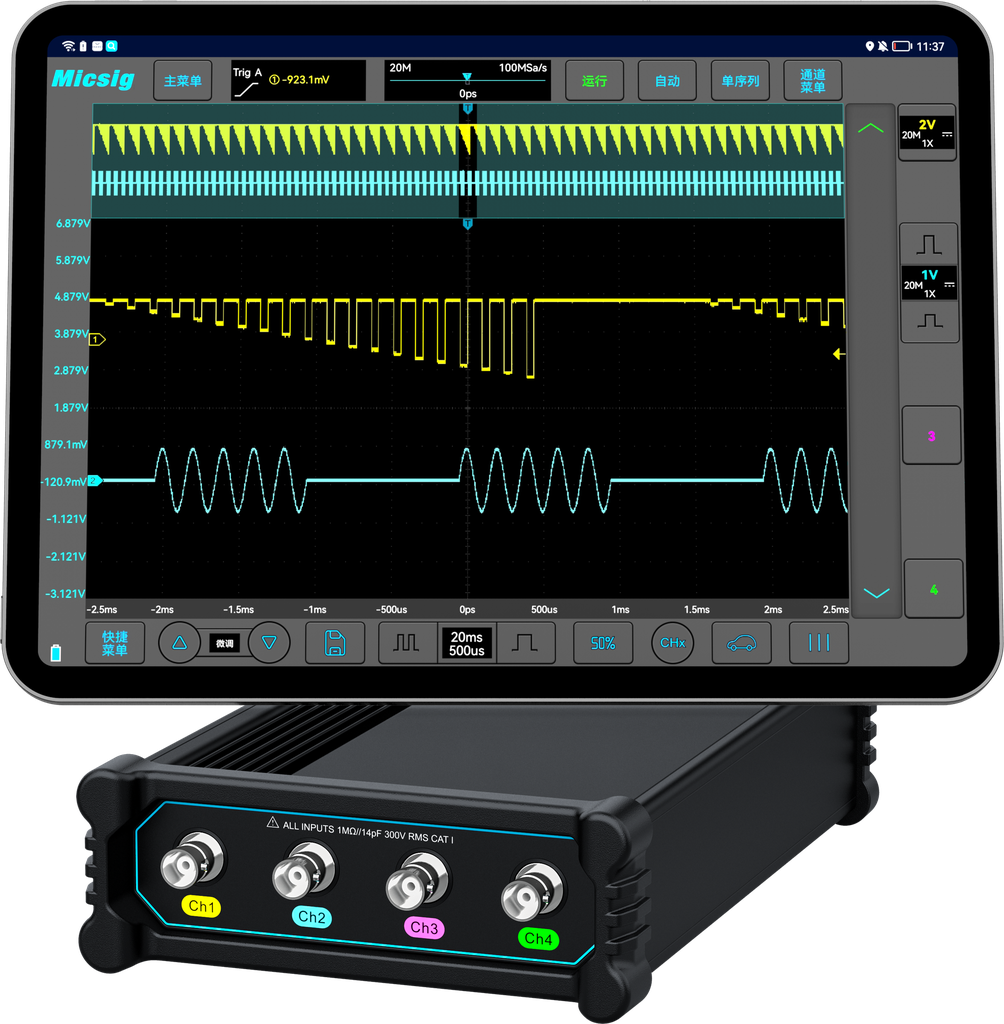

Mixed-Signal-Oszilloskope
Diese Geräte kombinieren analoge und digitale Eingänge und eignen sich ideal für Embedded-Systeme. Sie ermöglichen:
- Eingangsstufe: typischerweise 1 MΩ Eingangswiderstand mit kleiner Kapazität, Anschlüsse meist BNC.
- Anzeige: moderne Geräte mit LCD-Displays, Messfunktionen und Cursornavigation.
- Trigger-System: stabilisiert die Darstellung und erlaubt die gezielte Erfassung kurzzeitiger Ereignisse.
Zentrale Komponenten eines Oszilloskops
- Eingangssignalverarbeitungsmittel
- Anzeige- und Visualisierungssysteme
- Ausgefeilte Triggersysteme
Oszilloskop richtig anwenden
Vorbereitung
- Gerät einschalten, Basisanzeige prüfen
- Sonde anschließen und Masseklemme verbinden

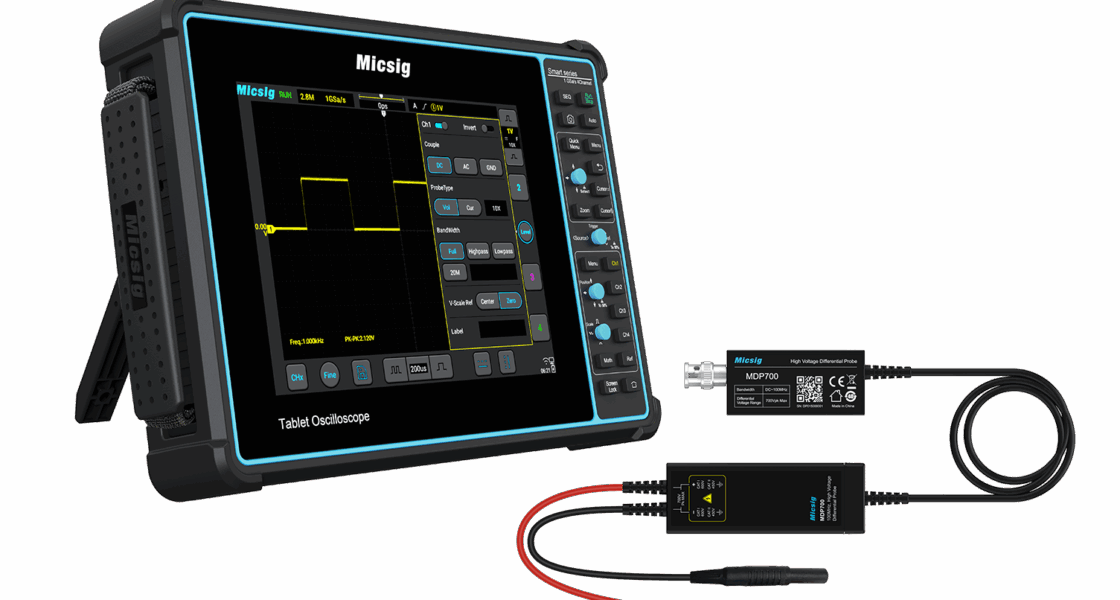

Sonden anschließen
- Masseclip zuerst anlegen, dann die Sonde am Signalpunkt anschließen
- passende Dämpfung wählen: 1X für niedrige Spannungen, 10X für Standardmessungen
- Sondenkompensation vornehmen, um Signalverzerrungen zu vermeiden
Einstellungen anpassen
- Vertikalskala: Spannung pro Teilung einstellen
- Horizontalskala: Zeitbasis wählen (z. B. µs/div oder ms/div)

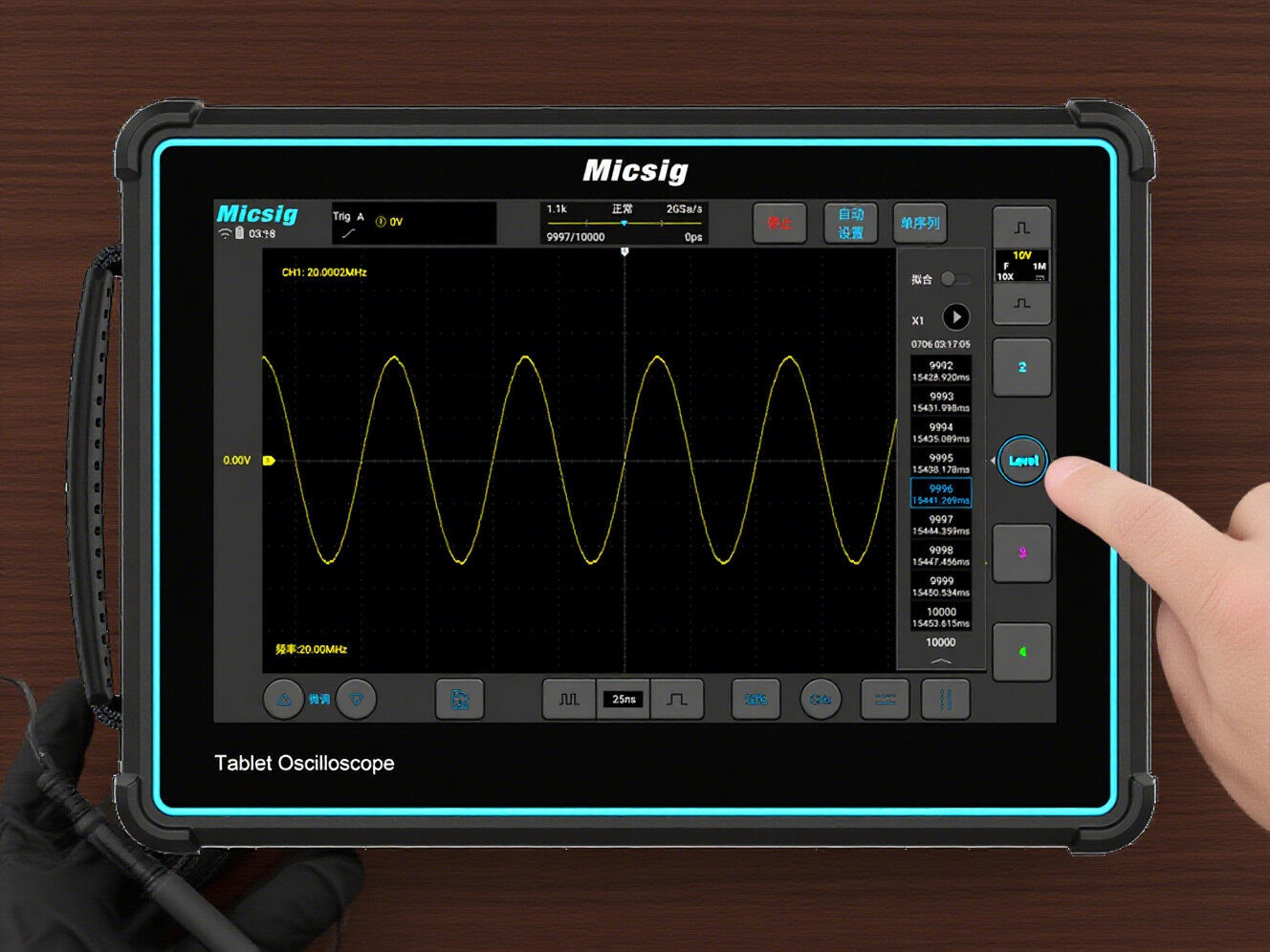

- Triggerlevel: Signal stabilisieren und gewünschte Ereignisse isolieren
Signale messen und analysieren
- Spannung: exakte Anschlussweise und Impedanz beachten
- Wellenformen: Form (Sinus, Rechteck, Sägezahn) liefert Hinweise auf Systemverhalten
- Transienten: mit korrektem Trigger gezielt erfassen und analysieren
Moderne Funktionen von Oszilloskopen
- hohe Abtastraten für schnelle Signaländerungen
- Mixed-Domain-Analyse (Zeit- und Frequenzbereich gleichzeitig)
- Schnittstellen wie USB oder Ethernet für Datenspeicherung und Fernzugriff

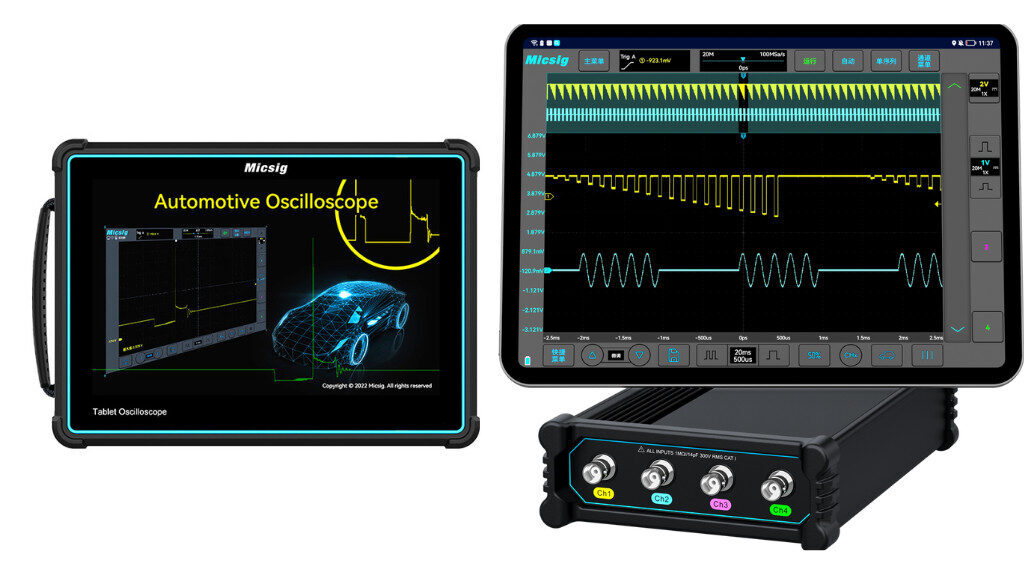

Typische Einsatzfelder: Elektronikentwicklung, Fehlersuche, Energiesysteme, Automobiltechnik und Medizintechnik.
Wartung und Kalibrierung
Regelmäßige Pflege
- Gehäuse mit weichem, fusselfreiem Tuch reinigen
- in trockener, staubfreier Umgebung lagern
Kalibrierung
- Abgleich mit Signalgenerator als Referenzquelle
- stabile Umgebungsbedingungen (Temperatur, Luftfeuchtigkeit) sicherstellen
- Selbsttests moderner Geräte regelmäßig durchführen
Fazit
Oszilloskope sind seit mehr als 100 Jahren zentrale Werkzeuge der Elektrotechnik. Von analogen Klassikern bis zu modernen Mixed-Signal-Geräten bieten sie präzise Möglichkeiten zur Signalanalyse. Wer sein Gerät richtig vorbereitet, Sonden korrekt anschließt und die Einstellungen sorgfältig wählt, erzielt zuverlässige Messungen. Wartung und Kalibrierung sichern zudem langfristig die Genauigkeit.
Häufig gestellte Fragen
Wozu dient ein Oszilloskop?
Zur grafischen Darstellung elektrischer Signale über die Zeit und zur Analyse von Spannungsverläufen.
Welche Typen gibt es?
Analoge, digitale und Mixed-Signal-Oszilloskope.
Wie unterscheiden sich analoge und digitale Modelle?
Analoge Geräte zeigen Signale direkt und kontinuierlich an, digitale wandeln sie in Daten um und ermöglichen weiterführende Analysen.
Warum ist das Trigger-System wichtig?
Es stabilisiert die Darstellung und erfasst gezielt Transienten.
Warum sind Wartung und Kalibrierung notwendig?
Sie sichern die Genauigkeit, erkennen frühzeitig Fehler und verlängern die Lebensdauer des Geräts.
