In vielen Werkstätten zählen Fräsmaschine zur Grundausstattung, da sie Materialien wie Metall, Kunststoff und Holz mit hoher Präzision formen und schneiden können. Mit einem rotierenden Schneidwerkzeug decken sie zahlreiche Aufgaben ab, die für die Herstellung komplexer Bauteile wesentlich sind. In diesem Artikel stellen wir Ihnen die wichtigsten Fräsmaschinentypen, ihre Hauptkomponenten sowie Auswahlkriterien für die passende Maschine vor.
Wichtige Erkenntnisse
- Überblick über Fräsmaschinentypen: vertikal, horizontal und CNC – so treffen Sie die passende Wahl für Ihre Werkstatt.
- Spindel, Arbeitstisch, Umdrehungen pro Minute (U/min) und Vorschub sind maßgeblich für Genauigkeit und Leistung.
- Regelmäßige Wartung, geeignete Werkzeuge und Sicherheitsmaßnahmen erhöhen Effizienz und Lebensdauer.

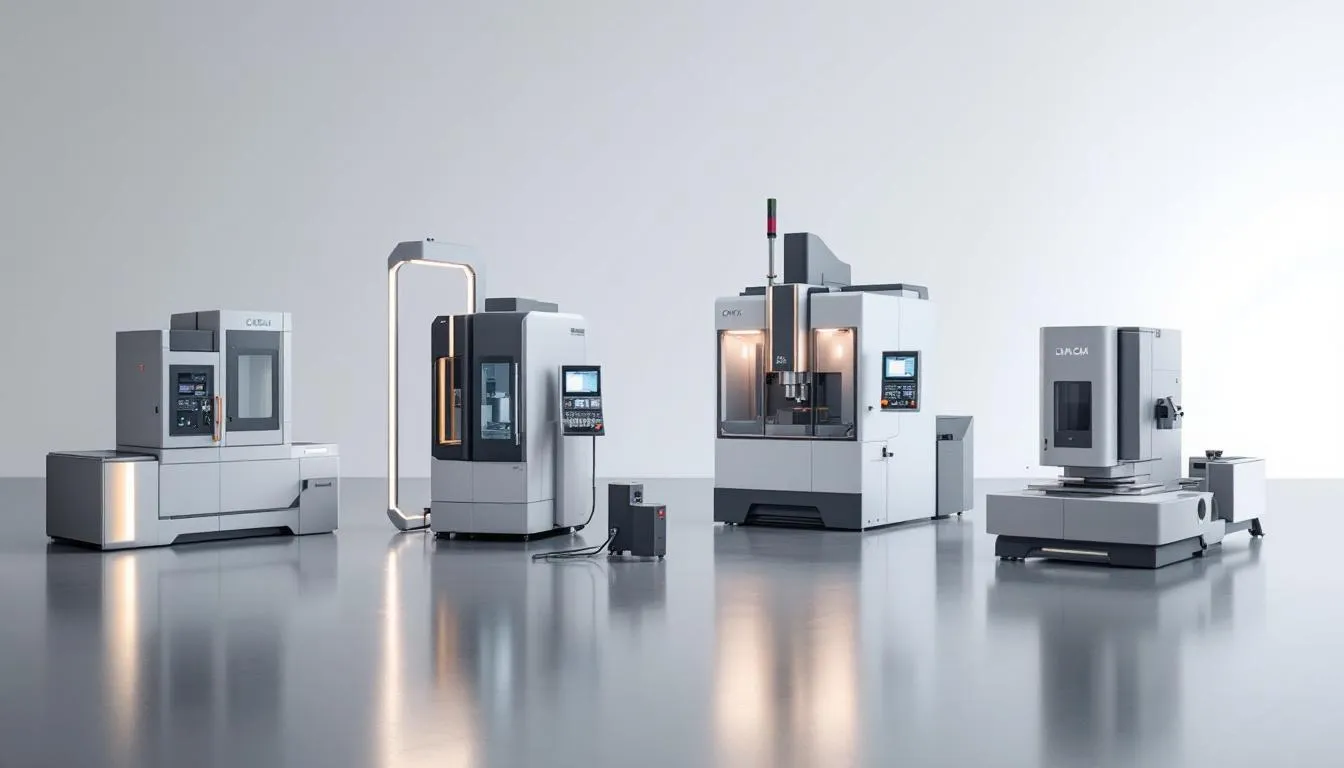

Arten von Fräsmaschinen
Fräsmaschinen gibt es in verschiedenen Formen und Größen. Jeder Typ ist für bestimmte Aufgaben ausgelegt und bringt spezifische Stärken mit sich.
| Vertikalfräsmaschine | Vertikal (Z-Achse) | Senk- und Bohrarbeiten | Hohe Genauigkeit bei Standardbearbeitung |
| Horizontalfräsmaschine | Horizontal (X-Achse) | Nuten- und Schlitzfräsen | Stabilität, ideal für lange Werkstücke |
| Universalfräsmaschine | Kombinierbar (vertikal & horizontal) | Flexible Bearbeitungen | Sehr vielseitig einsetzbar |
| Bettfräsmaschine | Fester Tisch, robuste Bauweise | Schwere Werkstücke, grobe Bearbeitung | Hohe Stabilität, geeignet für große Teile |
Neben klassischen Fräsmaschinen gibt es auch Bohr- und Fräsmaschinen, die Bohren und Fräsen in einer Maschine kombinieren. Der Einsatzbereich reicht von Modellbau über Luftfahrt bis zur industriellen Fertigung. Je nach Anforderungen an Maßhaltigkeit, Material und Bauteilgröße unterscheiden sich die passenden Maschinen. Welcher Typ passt, hängt von Ihren Projektanforderungen und Materialien ab – besonders von Spindeltyp und Bauweise.

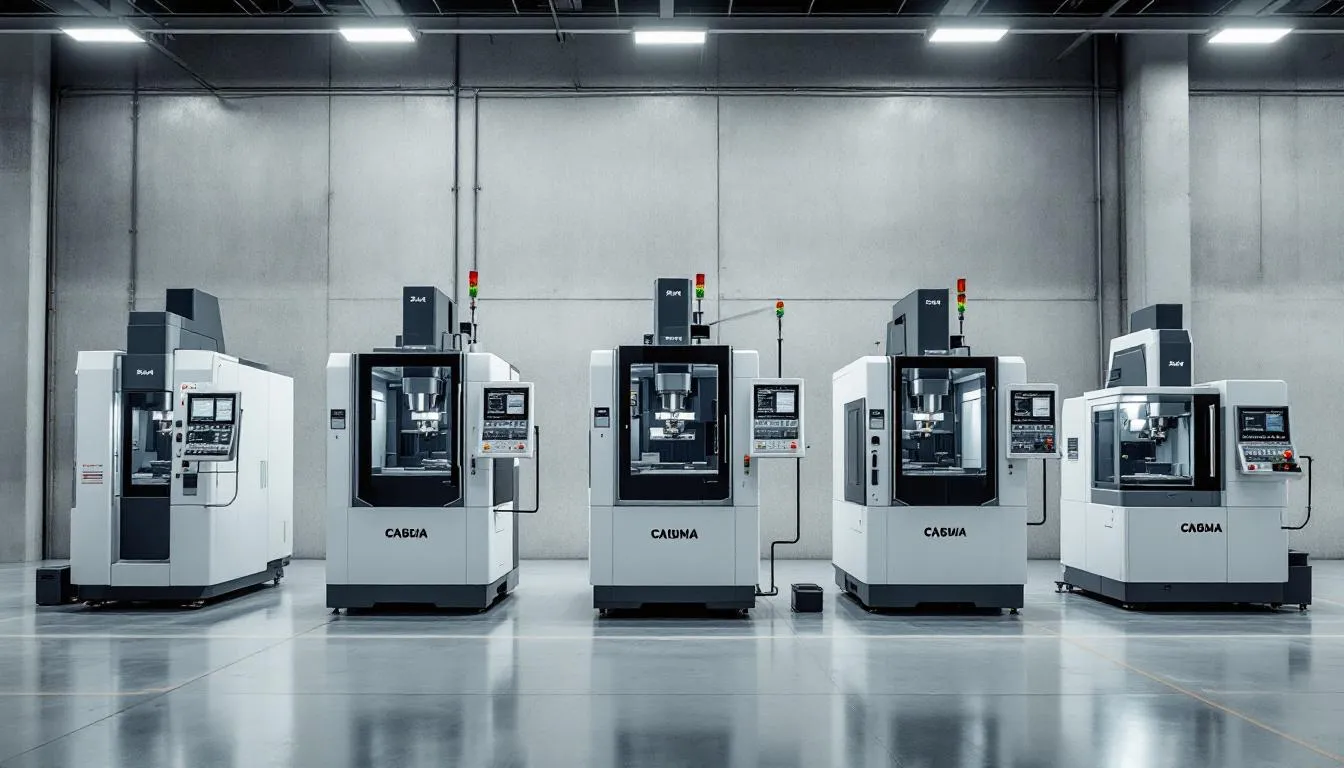

CNC-Fräsmaschinen
Das Aufkommen von CNC-Fräsmaschinen hat die Fertigung grundlegend verändert: Sie verbinden hohe Präzision mit Automatisierung. Per computergestützter numerischer Steuerung werden Werkzeugbewegungen automatisiert und Werkstücke exakt geformt. CNC-Maschinen arbeiten meist über mehrere Bewegungsachsen (X-, Y- und Z-Achse) und ermöglichen so eine flexible Bearbeitung auch komplexer Werkstücke. Die Technik eignet sich ideal für komplexe Teile mit engen Toleranzen und ist in Luft- und Raumfahrt sowie Medizintechnik weit verbreitet.
Einer der größten Vorteile ist die Fähigkeit, außergewöhnliche Genauigkeit über lange Laufzeiten zu halten. Fortschrittliche Servomotoren und starre Maschinenstrukturen minimieren Vibrationen und sichern hochwertige Ergebnisse. Kalibrier- und Feedbacksysteme erkennen Abweichungen im Prozess und korrigieren sie – das erhöht die Maßhaltigkeit zusätzlich.
Daverarbeiten Metalle, Kunststoffe und Verbundwerkstoffe und sind dadurch in vielen Branchen einsetzbar – von Luft- und Raumfahrtteilen über medizinische Geräte bis zu Automobilkomponenten. Ihre Maßhaltigkeit und Effizienz machen sie zu einem zentralen Werkzeug der modernen Fertigung.
Hauptkomponenten einer Fräsmaschine
Die Spindel hält und treibt das Schneidwerkzeug. Ihre Genauigkeit und Stabilität wirken sich direkt auf die Qualität der Bauteile aus und machen sie zu einem entscheidenden Bestandteil des Fräskopfes.
Der Arbeitstisch dient als Plattform, die das Bauteil trägt und Bewegungen in verschiedene Richtungen exakt steuert. So entstehen saubere Schnitte, und das Material wird auf die gewünschten Maße gebracht. Zusammen bilden diese Elemente das Rückgrat einer Fräsmaschine und ermöglichen eine Vielzahl von Bearbeitungsvorgängen mit hoher Genauigkeit.
Spindeldrehzahl und Vorschub
Die Drehzahl der Spindel und die Vorschubrate zählen zu den zentralen Parametern der Zerspanung. Höhere Rotationsgeschwindigkeiten können die Oberflächenqualität verbessern und Schnittkräfte verringern. Moderne Maschinen verfügen über einen Drehzahlbereich bis 3.200 U/min. Bei Modellen mit Schaltgetriebe lässt sich die Drehzahl stufenweise einstellen. Die Maschine sollte jedoch nicht über der empfohlenen Schnittgeschwindigkeit laufen, um Schäden zu vermeiden und die Sicherheit zu erhöhen.
Die Vorschubgeschwindigkeit muss an Material und Fräser angepasst werden, um effiziente Spanabfuhr und geringen Verschleiß zu sichern. Ein ausgewogenes Verhältnis von Vorschub und Spindeldrehung ist entscheidend für exakte Bearbeitung und Schneideffizienz.
Kühlschmierstoffe sind essenziell, um Reibungswärme zu verringern. Ohne ausreichende Kühlung drohen Werkzeugschäden, Maßabweichungen und Verzug. Je nach Anwendung kommen wasserbasierte, synthetische oder reine Öle zum Einsatz.

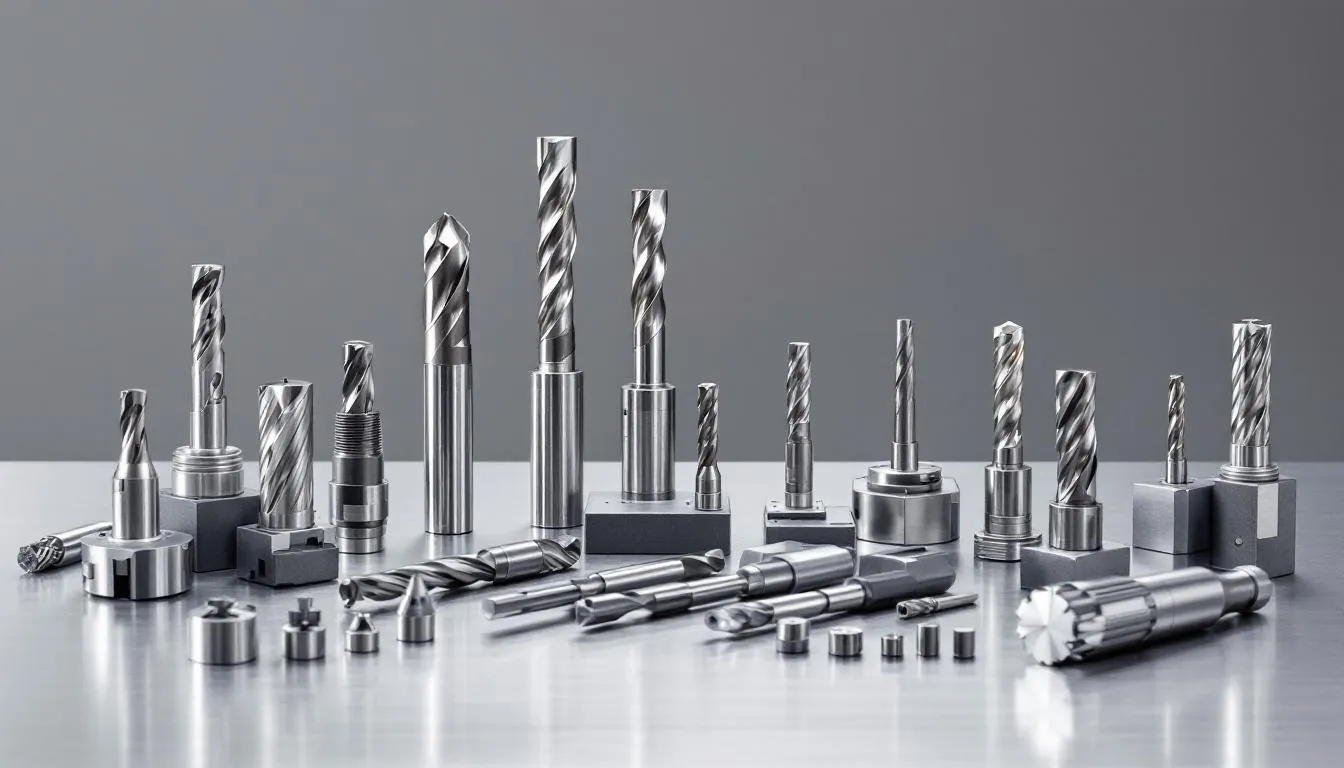

Werkzeugoptionen
Die Werkzeugwahl ist zentral für Qualität und Effizienz. Schaftfräser sind vielseitig (axiale und laterale Schnitte), Kugelfräser eignen sich für abgerundete Kanten und komplexe Konturen. Geometrie und Werkstoff des Fräsers beeinflussen Standzeit, Prozesssicherheit und Ergebnisqualität maßgeblich. Die Werkzeugaufnahme im Fräskopf sorgt für festen Halt des Fräsers. Ein schneller Werkzeugwechsel steigert die Effizienz moderner Werkzeugfräsmaschinen.
Werkstückmaterialien
Materialeigenschaften bestimmen Werkzeuge und Parameter. Metalle wie Edelstahl und Aluminium sind langlebig und belastbar; wichtig sind u. a. Hitzebeständigkeit und Zugfestigkeit. Kunststoffe (z. B. ABS, Polycarbonat) lassen sich leicht bearbeiten; Holz-Kunststoff-Materialien erfordern Beachtung von Härte und Maserung. Das Material wirkt sich auf Schnittgeschwindigkeiten, Werkzeugverschleiß und Kühlbedarf aus.
Exaktere Ergebnisse mit Rundtischen
Rundtische drehen das Werkstück um eine vertikale Achse und ermöglichen exakte Schnitte. Sie reduzieren Umspannvorgänge und erhöhen die Gesamteffizienz – besonders bei spiraligen oder gebogenen Geometrien. Das präzise Drehen während der Bearbeitung erlaubt detailliertere Prozesse und gleichmäßigere Ergebnisse.
Kühlsysteme und Späneentsorgung
Das passende Schneidöl bzw. Kühlmittel steigert Sicherheit und Prozessstabilität. Effektive Späneentsorgung verhindert Oberflächenfehler und Störungen und hält den Arbeitsplatz sauber. Zusammen verbessern beide Systeme Effizienz und Sicherheit der Bearbeitung.
Automatisierung und Integration
Automatisierung ist fester Bestandteil moderner Fräsprozesse. Robotergestützte Werkzeugwechsler ermöglichen schnelle Wechsel, reduzieren Stillstände, minimieren Bedienfehler und senken Kosten. Mit zunehmender KI-Integration werden Entscheidungen im Fertigungsprozess weiter optimiert. So erreichen Unternehmen höhere Effizienz, Genauigkeit und Sicherheit.
Wartung und Pflege
Regelmäßige Inspektionen (z. B. Schneidwerkzeuge, Riemen) erkennen Probleme frühzeitig und vermeiden Ausfälle. Die richtige Schmierung reduziert Reibung und Überhitzung. Wiederkehrende Kalibrierung erhält die Maßhaltigkeit; gründliche Reinigung entfernt Späne und Ablagerungen und senkt Brandrisiken. So bleiben Langlebigkeit, Zuverlässigkeit und Garantieanspruch erhalten.
Software für CNC-Fräsen
CAD/CAM-Software optimiert den Workflow vom Design bis zur Fertigung. Lösungen wie Autodesk Fusion, SolidCAM und Mastercam erleichtern die Programmierung komplexer Teile. Wichtige Funktionen sind cloudbasierte Zusammenarbeit und fortgeschrittene Mehrachsen-Strategien. Siemens NX CAM gilt in Luft- und Raumfahrt sowie Automobilbau als leistungsfähig für Mehrachsprozesse; hyperMILL bietet spezialisierte 5-Achs-Strategien und Automatisierung. Der Einsatz solcher Tools steigert Produktivität und Ergebnisqualität.

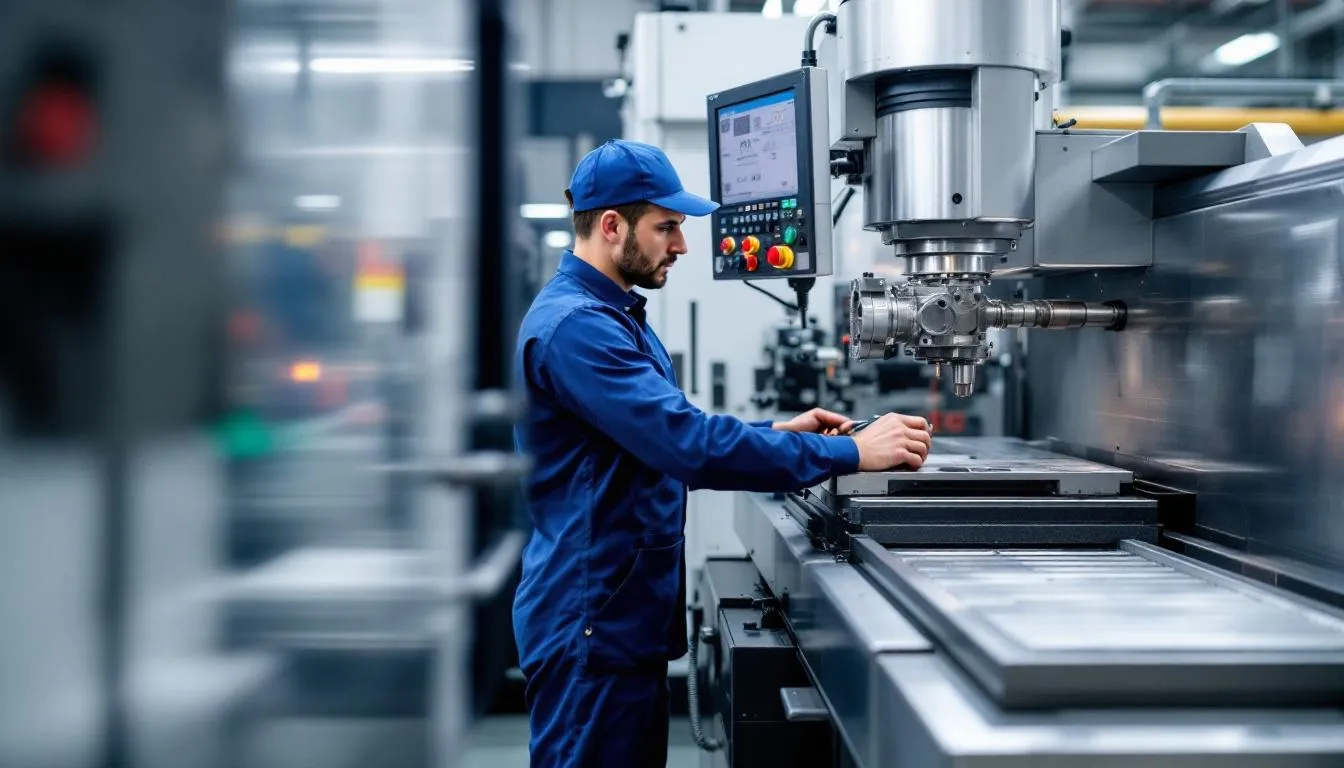

Sicherheitsmaßnahmen bei Fräsarbeiten
Sicherheit hat bei Fräsarbeiten oberste Priorität, und die Einhaltung von Sicherheitsmaßnahmen kann die Gefahren am Arbeitsplatz erheblich reduzieren. Die Schulung der Bediener in Wartungspraktiken und Sicherheitsprotokollen ist entscheidend, um die allgemeine Betriebssicherheit zu verbessern. Vor Beginn einer Bearbeitung ist es wichtig, die Spindel manuell zu drehen, um zu prüfen, ob Blockaden oder Hindernisse vorhanden sind.
Schneidwerkzeuge sollten vor der Reinigung der Maschine aus der Spindel entfernt werden, um Verletzungen zu vermeiden. Außerdem muss die Stromzufuhr zur Fräsmaschine vor dem Wechseln der Schneidwerkzeuge abgeschaltet werden, um Unfälle zu verhindern. Die Einhaltung dieser Sicherheitsmaßnahmen trägt zu einer sichereren Arbeitsumgebung bei und verhindert Unfälle.
Die passende Fräsmaschine auswählen
- Budget, Größenklasse und Leistung
- Materialien und typische Anwendungen
- Spezifikationen (z. B. Motorleistung, Wiederholgenauigkeit)
- Haltbarkeit und Verarbeitungsqualität (oft wichtiger als der Anschaffungspreis)
- Nutzerbewertungen und Expertenempfehlungen
Optional erweitert ein Rundtisch die Bearbeitungsmöglichkeiten. Die richtige Auswahl steigert Produktivität und Wirtschaftlichkeit Ihrer Werkstatt.
Fallstudien: Erfolgreiche Fräsprojekte
Praxisnahe Beispiele zeigen, wie Unternehmen durch den Einsatz moderner Fräsmaschinen ihre Produktionsprozesse optimieren konnten:
- Produktivität steigern: Der Einsatz schnellerer vertikaler Bearbeitungszentren verkürzt die Zykluszeiten für kleine Bauteile deutlich.
- Qualität sichern: In der Automobilindustrie helfen CNC-Fräsen, enge Toleranzen zuverlässig einzuhalten – auch bei komplexen Geometrien.
- Kapazität erweitern: Nach Maschinenstillständen oder Produktionsausfällen setzen viele Betriebe auf neue vertikale Bearbeitungszentren, um die Fertigungskapazität zügig wiederherzustellen.
- Präzision in High-Tech-Branchen: In Bereichen wie Luft- und Raumfahrt oder Medizintechnik ermöglichen CNC-Fräsen die Herstellung von Komponenten mit besonders hohen Anforderungen an Genauigkeit und Maßhaltigkeit.
Diese Beispiele verdeutlichen, dass moderne Frästechnologien in unterschiedlichen Branchen zu mehr Effizienz, höherer Qualität und größerer Prozesssicherheit beitragen.
Zukunftstrends in der Frästechnologie
Die Zukunft der Frästechnologie sieht vielversprechend aus, da mehrere aufkommende Trends die Branche revolutionieren werden. Einer dieser Trends ist die Integration additiver Fertigungstechniken mit traditionellen Fräsverfahren, um hybride Prozesse zu schaffen. Diese hybriden Prozesse verbessern die Effizienz und reduzieren den Abfall, was sie zu einer attraktiven Option für die moderne Fertigung macht.
Darüber hinaus wird ein zunehmender Einsatz fortschrittlicher Materialien für Werkzeuge und Maschinenbau erwartet. Diese Materialien bieten höhere Haltbarkeit und bessere Leistung, wodurch die Gesamteffizienz und Präzision von Fräsarbeiten gesteigert wird. Mit der Weiterentwicklung dieser Innovationen werden sich die Fähigkeiten und Anwendungen von Fräsmaschinen voraussichtlich erheblich verbessern.
Zusammenfassung
Fräsmaschinen ermöglichen hohe Maßhaltigkeit und Flexibilität. Entscheidend sind Maschinentyp, Komponenten sowie Parameter wie Spindeldrehzahl und Vorschub. Mit durchdachter Auswahl, Wartung und sicheren Abläufen bleiben Prozesse effizient, exakt und sicher.
Praktische Aspekte beim Kauf einer Fräsmaschine
Neben den technischen Eigenschaften wie Drehzahlbereich, Antrieb, Spindel oder Anzahl der Achsen spielen beim Kauf auch organisatorische Faktoren eine Rolle. Dazu zählen verfügbare Modelle im Sortiment, Lieferzeit und Preise (inkl. MwSt). Besonders bei Werkzeugmaschinen für die industrielle Fertigung oder den Modellbau sind Service, Ersatzteile und ein schneller Werkzeugwechsel entscheidend. Je nach Einsatzbereich – von einfachen Fräsarbeiten bis hin zum Gewindeschneiden – sollten Motorleistung, Werkzeugaufnahme und Schaltgetriebe auf die geplanten Bearbeitungsaufgaben abgestimmt sein.
Häufig gestellte Fragen
Was unterscheidet vertikale von horizontalen Fräsmaschinen?
Die Spindelorientierung: vertikal (ideal für Senk- und Bohrarbeiten) vs. horizontal (stark beim Nuten- und Schlitzfräsen).
Wie verbessern CNC-Fräsmaschinen die Präzision?
Durch automatisierte, wiederholgenaue Werkzeugbewegungen, starre Maschinenstrukturen und Feedbacksysteme, die Abweichungen korrigieren.
Welche Faktoren sind bei der Auswahl wichtig?
Budget, Größe/Leistung, Materialien, Spezifikationen (z. B. Wiederholgenauigkeit), Verarbeitungsqualität sowie Erfahrungsberichte.
Warum sind Umdrehungsfrequenz und Vorschub so wichtig?
Sie bestimmen Schnittkräfte, Oberflächenqualität, Spanabfuhr und Werkzeugverschleiß – und damit die gesamte Prozessqualität.
Welche Vorteile bieten Rundtische?
Weniger Umspannen, exakte Rotationsbearbeitung und höhere Effizienz – besonders bei spiraligen oder gebogenen Geometrien.
