Wichtige Erkenntnisse
- BNC-Steckverbinder sind Koaxialsteckverbinder im Bajonettstil mit 50-Ohm oder 75-Ohm Wellenwiderstand und einem Vierteldreh-Verriegelungsmechanismus.
- Standard-BNC arbeiten von DC bis etwa 4 GHz. Echte 75-Ω „12G“-BNC für SDI-Video reichen bis 12 GHz; HD-BNC-Miniaturvarianten können je nach Serie noch höher gehen.
- BNC steht für Bayonet Neill–Concelman, benannt nach den Erfindern Paul Neill und Carl Concelman.
- Erhältlich als 50-Ω- und 75-Ω-Version – die Impedanz sollte zum System passen.
- Typischerweise für ≥ 500 Steckzyklen ausgelegt, bei sachgemäßer Montage und Handhabung.
Was ist ein BNC-Steckverbinder?
Ein BNC-Steckverbinder ist ein kompakter, schnell kuppelbarer Hochfrequenzstecker für Koaxialkabel. Entwickelt in den 1940er-Jahren für Funk- und Messtechnik, fand er rasch Verbreitung in Rundfunk, Labor und Industrie.
Das Hauptmerkmal ist der Bajonettverschluss: Mit einer Vierteldrehung entsteht eine sichere Verbindung – schneller als bei Gewindeverbindungen. Das ist ideal, wenn häufig gesteckt wird.

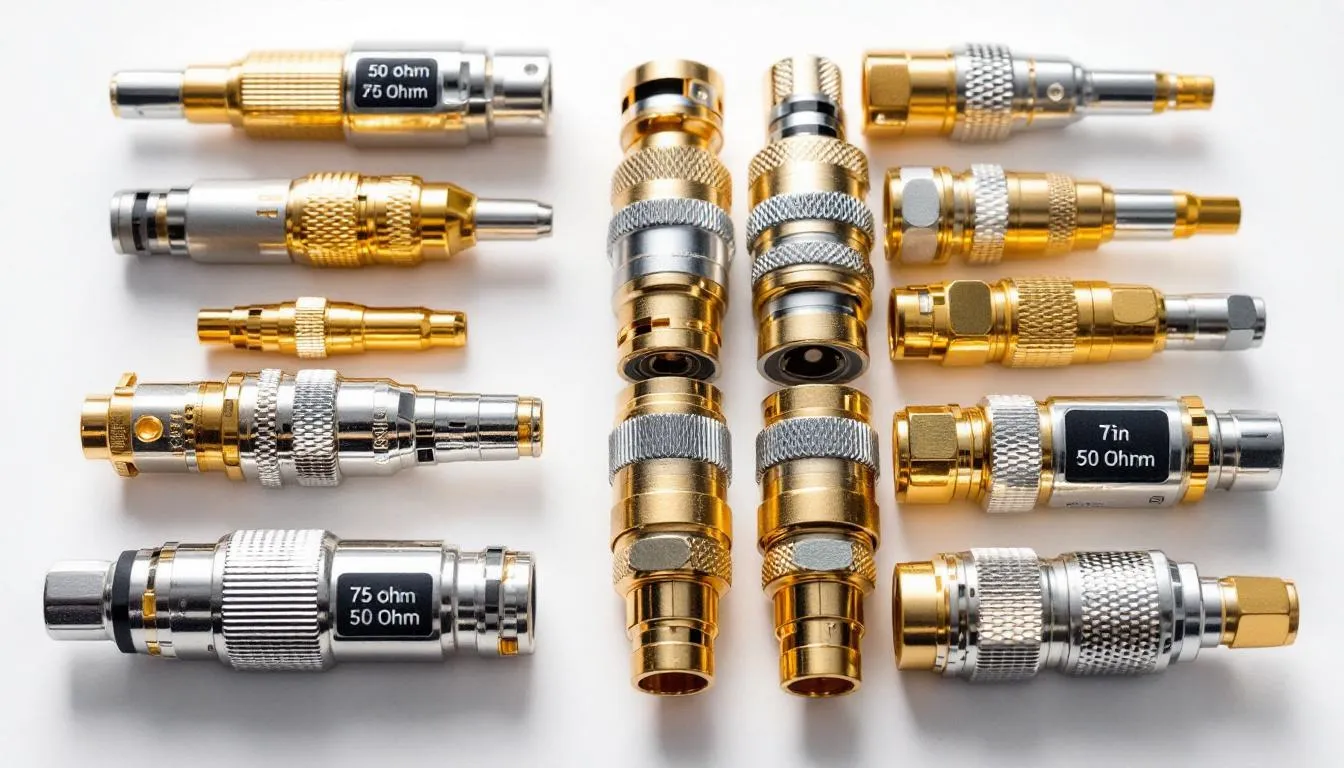

BNC-Stecker/Buchsen gibt es in 50 Ω und 75 Ω. Die korrekte Impedanzanpassung minimiert Reflexionen und erhält die Signalintegrität.
Die Bauweise umfasst meist ein Messinggehäuse mit Nickelbeschichtung; die Kontakte sind oft vergoldet. Edelstahlvarianten werden für Korrosionsbeständigkeit und mechanische Festigkeit eingesetzt. Das Dielektrikum besteht typischerweise aus PTFE.
Technische Spezifikationen
Impedanz und Signalübertragung
- 50-Ω-BNC: üblich für HF-Messtechnik, Funkgeräte und Antennenanschlüsse.
- 75-Ω-BNC: Standard in Video-, SDI- und CCTV-Systemen.
Der Wellenwiderstand ergibt sich im Wesentlichen aus der Geometrie von Innenleiter, Dielektrikum und Außenleiter sowie den zugehörigen Toleranzen.
Frequenzbereich
- Standard-BNC: DC bis ~4 GHz.
- „12G“-BNC (echte 75 Ω, Video): bis 12 GHz.
- HD-BNC (Miniaturfamilie, nicht Standard-BNC): je nach Serie ~12–18 GHz.
- Geringes VSWR, typ. < 1,3:1 innerhalb des spezifizierten Frequenzbands.
- Einfügedämpfung: typ. ~0,2 dB bei 3 GHz (serienabhängig).
Mechanik und Umwelt
- Temperaturbereich: −65 °C bis +165 °C (typisch für PTFE-Isolierung; Daten der jeweiligen Serie beachten).
- Spannungsfestigkeit: typ. bis ~500 VRMS für Standard-BNC; für höhere Spannungen sind MHV/SHV-Familien vorgesehen.
- Steckzyklen: ≥ 500 (typische Mindestangabe).
- RF-Leckdämpfung/Schirmung: typ. ≥ 55 dB bei 3 GHz (modellabhängig).
Arten von BNC-Steckern und Varianten
Standard
- Männlicher Stecker mit Mittelstift.

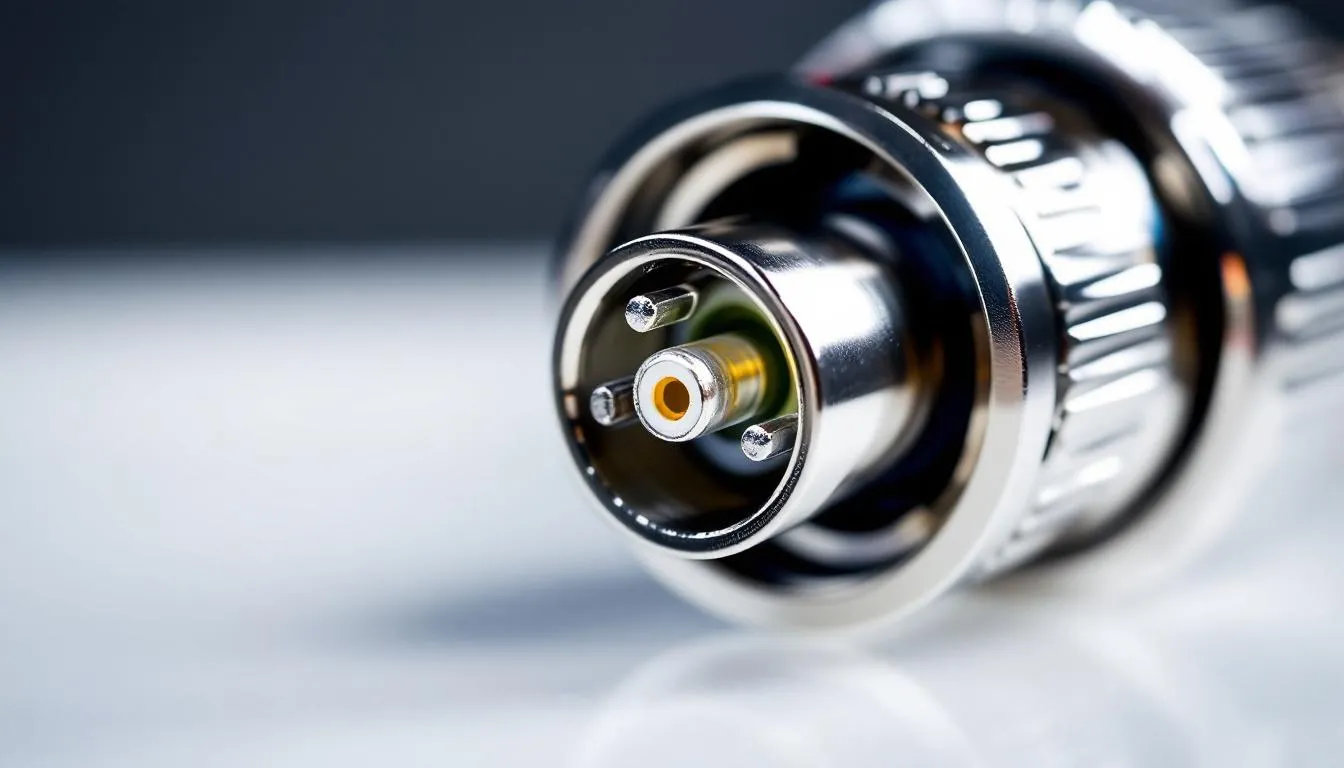

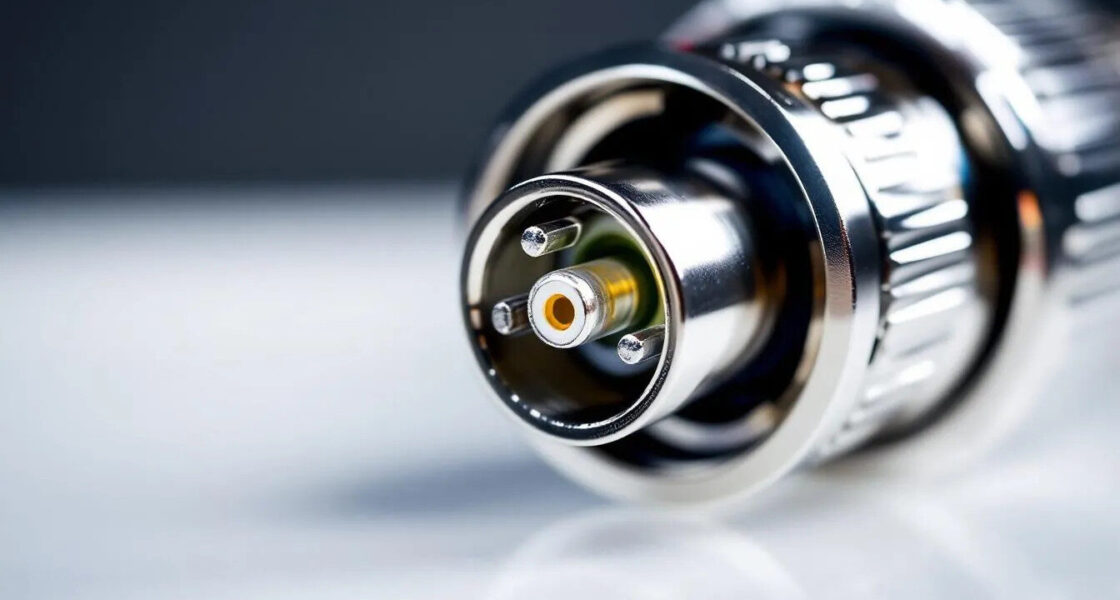

- Weibliche BNC-Buchse mit versenktem Mittelkontakt.
- BNC-Einbaubuchse für Paneelmontage, meist mit Zentralbefestigung und Sechskantmutter.
- Gerade Stecker und Winkelstecker (90°).
Spezialvarianten
- 12G-BNC (true 75 Ω): für SDI-Video bis 12 GHz.
- HD-BNC (Miniatur-Bajonettfamilie): höhere Packungsdichte; je nach Serie bis ~12–18 GHz.
- RP-BNC (Reverse Polarity): vertauschte Kontakt-Geschlechter; seltener als RP-SMA/TNC.
- Twinax-BNC: für differentielle Signale (78 Ω / 95 Ω).
- Mini-BNC: kompakte Bauform, typ. bis ~3 GHz.

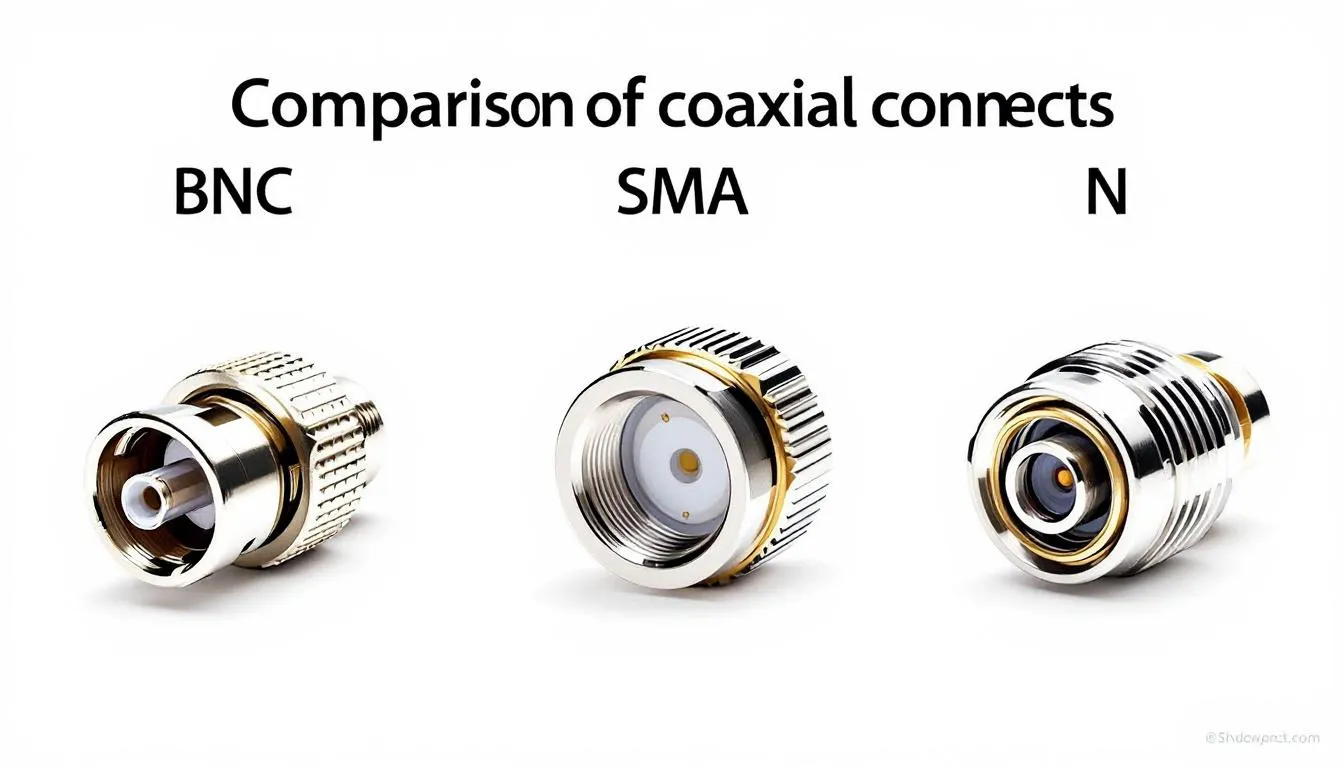

- Adapter: z. B. BNC–SMA, BNC–N, BNC–TNC.
Kabelkompatibilität
BNC-Stecker sind mit vielen Koaxialkabeltypen nutzbar:
- RG-58 C/U: Klassiker für 50 Ω-HF-Anwendungen.
- RG-59 und RG-6: Standard für 75 Ω-Video/SDI.
- Weitere Typen: RG-174, RG-213, RG-223, RG-316, RG-400.
- Aircell 7, Ecoflex, LMR-400: Niederverlustkabel für lange Strecken.
Die Auswahl richtet sich nach Frequenz, Datenrate, Länge und Einsatzumgebung.
Typische Anwendungen
Mess- und Prüfgeräte
Oszilloskope, Spektrumanalysatoren, Generatoren – hier sind 50-Ω-BNC üblich. Sie bieten zuverlässige elektrische Eigenschaften und ermöglichen schnellen Kabelwechsel bei vielen Koaxialverbindungen.
Video und Rundfunk
75-Ω-BNC sind Industriestandard für CCTV, SDI und TV-Übertragung. Sie ermöglichen niederverlustige Videoübertragung bei korrekter Impedanzanpassung.
Hochfrequenz und Kommunikation
In HF-Systemen, Amateurfunk und Antennenanschlüssen weit verbreitet. Die sichere Bajonettkupplung eignet sich gut für tragbare Geräte.
Wissenschaftliche Instrumente
Dank Normung lassen sich Geräte unterschiedlicher Hersteller einfach verbinden. Hochwertige Kabel mit korrekter Außenleiter-Anbindung sichern Messgenauigkeit und präzise Signalübertragung.
Installation und richtige Verwendung
BNC-Stecker können durch Crimp-, Klemm- oder Löttechnik montiert werden.
- Bei Crimp-Versionen wird eine Knickschutztülle zur Zugentlastung empfohlen.
- Der Innenstift (Mittelkontakt) muss maßhaltig montiert werden, damit die Impedanz nicht verfälscht wird.
- Der Außenleiter stellt Schirmung und mechanisch zuverlässige Verbindung sicher.
Kabelvorbereitung
Bei flexiblen Koaxialkabeln wie RG-58 oder RG-59 müssen Innenleiter, Dielektrikum und Außenleiter nach den Längenangaben des jeweiligen Steckertyps präzise abisoliert werden.
Bajonett-Verriegelung
Einstecken, ~90° drehen, bis die Verriegelung einrastet. Kein übermäßiges Drehmoment anwenden.
Wartung
- Sichtprüfung auf Korrosion, Beschädigungen oder verbogene Kontakte.
- Reinigung mit geeigneten Mitteln; keine aggressiven Lösungsmittel.
- Schutzkappen gegen Staub und mechanische Belastung verwenden.
Vorteile und Einschränkungen
Vorteile
- Schneller Anschluss ohne Werkzeug (Vierteldrehung).
- Hohe mechanische Robustheit bei korrekter Montage.
- Weite Verbreitung und Standardisierung.
- Sichere Kupplung, widersteht unbeabsichtigtem Lösen.
Einschränkungen
- Begrenzter Frequenzbereich; für Mikrowellenanwendungen (> ~4 GHz) sind z. B. SMA/TNC/N geeigneter.
- Größer als Miniatur-Steckverbinder (z. B. MMCX, U.FL).
- Nicht für Hochleistungs-HF ausgelegt; Leistungsgrenzen der Serie beachten.
Häufig gestellte Fragen (FAQ)
Wofür steht BNC?
Bayonet Neill–Concelman, nach den Erfindern Paul Neill und Carl Concelman.
Kann man 50-Ω- und 75-Ω-BNC mischen?
Nein. Impedanzfehler verursachen Reflexionen und verschlechtern das Signal.
Wie viele Steckzyklen sind möglich?
Typisch 500 oder mehr – abhängig von Qualität und Nutzung.
Unterschied zu TNC-Steckern?
TNC besitzt ein Gewinde statt Bajonett, unterstützt generell höhere Frequenzen und bietet eine bessere Abdichtung für den Außeneinsatz; BNC lässt sich schneller stecken.
Sind BNC-Steckverbinder wasserdicht?
Standardversionen nicht. Für Außeneinsatz: wettergeschützte BNC-Varianten oder geeignete Abdichtung (z. B. Schrumpfschlauch, Dichtband) verwenden.
