Ein Aluminium-Kühlkörper ist ein metallisches Bauteil, das entwickelt wurde, um Wärme von elektronischen Geräten abzuführen – damit wird eine optimale Leistung sichergestellt und Überhitzung verhindert. In diesem Artikel werden wir die verschiedenen Typen von Aluminium-Kühlkörpern, deren Funktionsweise sowie ihre wichtigen Anwendungsbereiche behandeln.
Wichtige Erkenntnisse
- Aluminium-Kühlkörper sind unentbehrlich für die Wärmeabfuhr von elektronischen Geräten. Sie nutzen Eigenschaften wie Leichtgewichtigkeit, Kosteneffizienz und mittlere Wärmeleitfähigkeit, um Temperaturen effizient zu regeln.
- Kühlkörper lassen sich in aktive und passive Typen unterteilen. Designs wie extrudierte, lamellenverklebte und gestanzte Aluminium-Kühlkörper erfüllen verschiedene Anwendungsanforderungen – von Hochleistungs- bis zu Niedrigleistungs-Szenarien.
- Leistungsfaktoren für Aluminium-Kühlkörper umfassen Oberfläche, Luftströmung und Wärmewiderstand. Jüngste Innovationen konzentrieren sich auf maßgeschneidertes Design und Hybridmaterialien, die darauf abzielen, die Effizienz zu steigern und Nachhaltigkeitsstandards einzuhalten.
Was ist ein Aluminium-Kühlkörper?
Ein Aluminium-Kühlkörper ist ein metallisches Bauteil, das entwickelt wurde, um Wärme von elektronischen Geräten abzuführen – damit sie innerhalb sicherer Temperaturbereiche betrieben werden. Diese Kühlkörper sind unentbehrlich, um Überhitzung zu verhindern, die zu Geräteausfällen oder verringerter Leistung führen kann.
Aluminium ist das bevorzugte Material für viele Kühlkörper aufgrund seiner Leichtgewichtigkeit, Kosteneffizienz und mittleren Wärmeleitfähigkeit – wodurch es zu einem Ideal für eine Vielzahl von Anwendungen wird. Das Gleichgewicht dieser Eigenschaften ermöglicht es Aluminium-Kühlkörpern, Wärme effizient zu regeln, bei gleichzeitig wirtschaftlicher und einfacher Herstellung.
Wie funktioniert ein Aluminium-Kühlkörper?
Die Hauptfunktion eines Aluminium-Kühlkörpers besteht darin, Wärme von elektronischen Bauteilen abzuführen und sie an die umgebende Luft abzugeben – damit werden die Geräte innerhalb sicherer Temperaturbereiche gehalten. Dieser Vorgang umfasst mehrere Mechanismen:
- Wärmeleitung: Dabei wandert die Wärme durch das Material des Kühlkörpers.
- Konvektion: Hierbei wird die Wärme durch die Bewegung von Luft abtransportiert.
- Strahlung: Bei diesem Mechanismus wird Wärme als Infrarotenergie emittiert.
Kühlkörper-Designs zeigen oft Lamellen oder andere Strukturen, um die Oberfläche zu vergrößern – dies erleichtert einen effektiveren Wärmeaustritt. Wärmeübertragungsstoffe wie Wärmeleitpaste oder -pads werden ebenfalls verwendet, um die Effizienz der Wärmeübertragung vom elektronischen Bauteil zum Kühlkörper zu verbessern – dies ist ein entscheidender Teil des Systems.
Diese Kombination aus Design und Materialien stellt sicher, dass der Kühlkörper Geräte effektiv kühl halten kann und so die gesamte Produktleistung steigert.

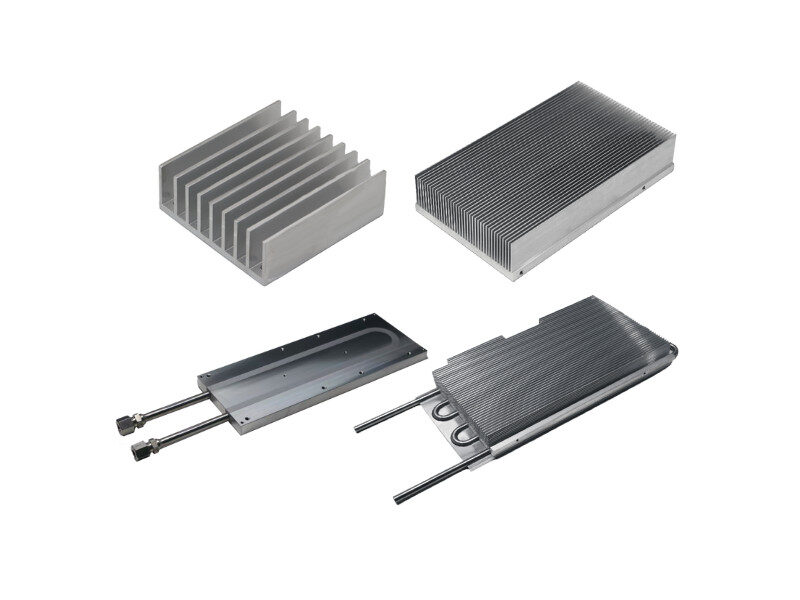

Arten von Aluminium-Kühlkörpern
Kühlkörper lassen sich je nach ihrem Wärmeabgabemechanismus grob in aktive und passive Typen einteilen. Aktive Kühlkörper nutzen in der Regel Lüftungslüftung oder andere mechanische Mittel, um die Wärmeabfuhr zu verstärken, während passive Kühlkörper ausschließlich auf natürliche Konvektion angewiesen sind. Die Wahl zwischen diesen Typen hängt von den Leistungsanforderungen und Einschränkungen der jeweiligen Anwendung ab.
Die Anpassungsfähigkeit von Aluminium ermöglicht seine Verarbeitung zu verschiedenen Formen und Designs – ein entscheidender Vorteil im Wärmemanagement. Egal ob durch Extrusion, Verklebung oder Stanzen: Verschiedene Herstellungsverfahren bieten einzigartige Vorteile in Bezug auf Kosten, Leistung und Produktionsmenge.
Lassen Sie uns einige gängige Arten von Aluminium-Kühlkörpern detaillierter betrachten.
Extrudierte Aluminium-Kühlkörper
Extrudierte Aluminium-Kühlkörper werden aufgrund ihrer Kosteneffizienz und Vielseitigkeit weit verbreitet eingesetzt. Das Extrusionsverfahren ermöglicht die Herstellung komplexer Lamellenstrukturen, die die Oberfläche vergrößern und so die Wärmeabgabefähigkeit verbessern.
Diese Kühlkörper eignen sich für eine Vielzahl elektronischer Anwendungen – von Computer-CPUs bis zu Wasserheizungen – wo eine effiziente Wärmeübertragung entscheidend ist.
Lamellenverklebte Aluminium-Kühlkörper
Lamellenverklebte Aluminium-Kühlkörper werden durch Verkleben von Lamellen auf eine Basisplatte mit fortschrittlichen Klebstoffen oder mechanischen Verfahren hergestellt, wodurch eine feste und haltbare Struktur entsteht. Diese Methode ermöglicht eine deutliche Vergrößerung der Oberfläche, ohne dass massive Aluminiumstücke erforderlich sind – dies reduziert den Materialverbrauch und das Gesamtgewicht.
Einer der Hauptvorteile von lamellenverklebten Aluminium-Kühlkörpern ist ihre verbesserte Wärmeabgabefähigkeit. Durch Maximierung der der Luft ausgesetzten Oberfläche können diese Kühlkörper hohe Wärmelasten effizient beherrschen, was sie für Hochleistungsanwendungen wie LED-Beleuchtung und Leistungselektronik geeignet macht.
Die Nutzung von Lamellenverklebungstechnik ermöglicht zudem maßgeschneidertere Designs, die auf spezielle Kühlbedürfnisse abgestimmt sind. Diese Flexibilität macht sie zu einer beliebten Wahl in Anwendungen, bei denen traditionelle Kühlkörper keine ausreichende Kühlleistung liefern würden.
Gestanzte Aluminium-Kühlkörper
Gestanzte Aluminium-Kühlkörper werden durch Stanzen von Metall lamellen und Löten auf eine Basisplatte hergestellt – sie eignen sich daher für Niedrigleistungsanwendungen. Dieses Verfahren ist effizient und kostengünstig, sodass die Produktion von Kühlkörpern in großen Mengen zu geringeren Kosten möglich ist.
Diese Kühlkörper werden häufig in Standardanwendungen eingesetzt, bei denen die thermischen Anforderungen nicht so anspruchsvoll sind. Ihr Design ermöglicht eine effektive Wärmeabfuhr in kleinen elektronischen Bauteilen und gewährleistet so zuverlässigen Betrieb – ohne komplexere Kühllösungen zu benötigen.
Vorteile der Nutzung von Aluminium-Kühlkörpern
Einer der wichtigsten Vorteile von Aluminium-Kühlkörpern ist ihre Kosteneffizienz. Sie sind in der Regel 50 bis 70 % günstiger als Kupfer-Kühlkörper, was sie zu einer erschwinglichen Wahl für die Massenproduktion macht. Trotz der überlegenen thermischen Leistung von Kupfer machen die niedrigeren Kosten und das geringere Gewicht von Aluminium es zu einer bevorzugten Option für viele Anwendungen.
Aluminium-Kühlkörper zeichnen sich zudem durch Leichtgewichtigkeit aus – sie wiegen etwa ein Drittel so viel wie Kupfer, ähnlich wie andere leichte Materialien. Dies ist besonders vorteilhaft in Anwendungen, bei denen das Gewicht ein entscheidender Faktor ist, beispielsweise in portablen elektronischen Geräten.
Die Kombination dieser Vorteile sorgt dafür, dass Aluminium-Kühlkörper in verschiedenen Branchen weit verbreitet eingesetzt werden.
Faktoren, die die Leistung von Aluminium-Kühlkörpern beeinflussen
Mehrere Faktoren wirken sich auf die Leistung von Aluminium-Kühlkörpern aus, wobei die Oberfläche einer der wichtigsten ist. Eine größere Oberfläche ermöglicht eine effizientere Wärmeabfuhr, da sie mehr Raum bietet, damit Wärme an die umgebende Luft abgeben werden kann.
Die Luftströmung ist ein weiterer entscheidender Faktor für die Wärmeabfuhr:
- Eine effektive Luftströmung über den Kühlkörper steigert die Effizienz der konvektiven Wärmeübertragung.
- Designs mit mehr Lamellen oder größeren Oberflächen können die Wärmeabfuhr erheblich verbessern.
- Bei natürlicher Konvektion hängt die Wärmeabfuhr von unbehindertem Luftfluss über die Oberfläche des Kühlkörpers ab.
Daher kann es unerlässlich sein, sicherzustellen, dass der Kühlkörper nicht blockiert ist.
Der Wärmewiderstand spielt ebenfalls eine wichtige Rolle bei der Leistung von Kühlkörpern. Dieser Widerstand ist der kombinierte Widerstand von der Wärmequelle durch den Kühlkörper bis zur Umgebungsluft. Faktoren wie Wärmeübertragungsstoffe und die Luftströmung um den Kühlkörper können den Wärmewiderstand und die Gesamtleistung erheblich beeinflussen.
Anwendungsbereiche von Aluminium-Kühlkörpern
Aluminium-Kühlkörper sind entscheidend für die Steuerung der von elektronischen Bauteilen erzeugten Wärme – sie steigern deren Zuverlässigkeit und Leistung. Sie werden häufig in CPUs, GPUs und LED-Beleuchtungssystemen eingesetzt, wo ein effizientes Wärmemanagement für einen optimalen Betrieb unerlässlich ist.
In LED-Beleuchtungssystemen maximieren lamellierte Aluminium-Kühlkörper die Luftanbindung und verlängern so die Lebensdauer der Bauteile. Ebenso helfen Aluminium-Kühlkörper in regenerativen Energiesystemen, optimale Temperaturen für Komponenten wie Solarinverter und Batterieeinheiten aufrechtzuerhalten.
Die Automobilindustrie setzt ebenfalls stark auf Aluminium-Kühlkörper, um die Bordelektronik zu kühlen und hohe Leistungsabgaben zu steuern. Mit wachsender Nachfrage nach Elektrofahrzeugen wird die Notwendigkeit nach fortschrittlichen Aluminium-Kühlkörpern zur Kühlung von Hochleistungsbauteilen noch kritischer.
Steigerung der Effizienz von Aluminium-Kühlkörpern
Die Wirksamkeit eines Aluminium-Kühlkörpers lässt sich erheblich steigern, indem man seine Lamellenanordnung und Oberfläche für eine bessere Luftströmung optimiert. Die Nutzung von Software zur Berechnenden Strömungsdynamik (CFD, Computational Fluid Dynamics) kann bei der Entwicklung effektiverer Kühlkörper helfen, indem sie Luftströmungs- und Wärmeübertragsszenarien simuliert.
Die Wahl der richtigen Legierung ist ebenfalls entscheidend für die Optimierung der Wärmeleitfähigkeit. Die Aluminiumlegierungen der 6000er-Serie bieten beispielsweise hervorragende thermische Eigenschaften. Darüber hinaus können Oberflächenbehandlungen den Wärmewiderstand und die Gesamtleistung erheblich beeinflussen – sie verbessern die strahlende Kühlleistung des Kühlkörpers.
Die Integration von Funktionen wie Schraubansätzen und Kabelkanälen in das Kühlkörper-Design kann dessen Funktionalität und thermische Leistung steigern. Indem Hersteller diese Faktoren berücksichtigen, können sie effizientere und wirkungsvollere Aluminium-Kühlkörper produzieren.
Vergleich zwischen Aluminium- und Kupfer-Kühlkörpern
Kupfer-Kühlkörper zeichnen sich durch ihre überlegene Wärmeleitfähigkeit aus: Mit 231 BTU/(Stunde·Fuß·°F) liegt sie höher als die von Aluminium (136 BTU/(Stunde·Fuß·°F)). Dies macht Kupfer-Kühlkörper bei der Wärmeübertragung effizienter, sie sind jedoch teurer und schwerer.
Aluminium-Kühlkörper werden aufgrund ihres Ausgleichs aus Kosten, Gewicht und Leistung häufig in industrieller Ausrüstung, Computern und Servern eingesetzt. In automobilen Anwendungen werden sie wegen ihrer Leichtgewichtigkeit bevorzugt – sie helfen, Temperaturen in elektronischen Steuergeräten und Energieverwaltungssystemen zu regulieren.
In Leistungselektronik, wie Invertern und Motorenantrieben, bieten Aluminium-Kühlkörper eine kostengünstige Wärmebewirtschaftung bei gleichzeitig ausreichender Leistung. Dies macht sie zu einer praxisnahen Wahl für viele Anwendungen, bei denen Gewicht und Kosten wichtige Faktoren sind.
Die richtige Wahl des Aluminium-Kühlkörpers für Ihre Anforderungen
Die Auswahl des passenden Aluminium-Kühlkörpers erfordert die Berücksichtigung verschiedener Faktoren, wie:
- Durchflussrate
- Eingangsleistung
- Eintrittslufttemperatur
- Basisplattentemperatur des Kühlkörpers
Die Nutzung eines Kühlkörper-Rechners bietet eine präzise Möglichkeit, diese thermischen Anforderungen für die jeweilige Anwendung zu bewerten.
Der Wärmewiderstand ist ein weiterer entscheidender Aspekt zur Beurteilung. Er gibt die Temperaturdifferenz zwischen der umgebenden Luft und der Geräteoberfläche pro Einheit der Eingangsleistung an – ein Parameter, der für die Bestimmung der Kühlkörper-Leistung unverzichtbar ist. Maßgeschneidertes Design, wie BGA-Kühlkörper mit elliptischen Lamellen, steht zur Verfügung, um spezielle Bedürfnisse zu erfüllen.
Innovationen in der Aluminium-Kühlkörper-Technologie
Jüngste Fortschritte in der Aluminium-Kühlkörper-Technologie konzentrieren sich auf die Verbesserung maßgeschneiderten Designs und die Integration intelligenter Materialien zur Steigerung der Effizienz. Hersteller legen zudem Wert auf nachhaltige Produktionstechnologien, um strengen Umweltvorschriften gerecht zu werden.
Eine bemerkenswerte Innovation ist die Entwicklung von Kupfer-Aluminium-Verbundkühlkörpern. Sie nutzen die schnelle Wärmeleitung von Kupfer an der Basis, behalten gleichzeitig aber die Vorteile von Aluminium – Leichtgewicht und Kosteneffizienz – bei. Darüber hinaus werden neue Hochleistungslegierungen erforscht, um das Wärmemanagement in nachfolgenden Generationen elektronischer Geräte zu optimieren.
Zusammenfassung
Aluminium-Kühlkörper spielen eine entscheidende Rolle bei der Steuerung der von elektronischen Geräten erzeugten Wärme und gewährleisten so deren Zuverlässigkeit und Leistung. Von dem Verständnis ihrer grundlegenden Funktion bis zur Untersuchung verschiedener Typen und Anwendungsbereiche haben wir die wichtigsten Aspekte von Aluminium-Kühlkörpern abgedeckt.
Mit fortschreitender Technologie verbessern Innovationen im Design und in den Materialien von Kühlkörpern stetig deren Effizienz und Wirksamkeit. Die Wahl des richtigen Kühlkörpers für Ihre Anforderungen ist für ein optimales Wärmemanagement unverzichtbar – mit den Erkenntnissen aus diesem Leitfaden sind Sie bestens gerüstet, eine fundierte Entscheidung zu treffen.tnissen aus diesem Leitfaden sind Sie bestens gerüstet, eine fundierte Entscheidung zu treffen.
Oft gestellte Fragen
Was macht Aluminium zu einem bevorzugten Material für Kühlkörper?
Aluminium wird für Kühlkörper bevorzugt, weil es leichtgewichtig, kostengünstig und über eine ausreichende Wärmeleitfähigkeit verfügt – dies macht es zu einem Ideal für vielfältige Anwendungen. Diese Eigenschaften tragen zu seiner weiten Verbreitung in Wärmemanagementlösungen bei.
Wie verbessern Aluminium-Kühlkörper die Wärmeabfuhr?
Aluminium-Kühlkörper steigern die Wärmeabfuhr effektiv, indem sie Wärmeleitung, Konvektion und Strahlung nutzen. Die Hinzufügung von Strukturen wie Lamellen vergrößert zudem deren Oberfläche, was einen verbesserten Wärmeaustritt ermöglicht. Diese Designoptimierung erlaubt ein effizienteres Wärmemanagement in verschiedenen Anwendungen.
Welche Vorteile haben lamellenverklebte Aluminium-Kühlkörper?
Lamellenverklebte Aluminium-Kühlkörper bieten eine verbesserte Wärmeabfuhr aufgrund ihrer vergrößerten Oberfläche. Sie sind effizienter und leichter als massive Aluminium-Kühlkörper. Ihre haltbare Struktur – erzeugt durch fortschrittliche Klebstoffe oder mechanische Verfahren – trägt zudem zu ihrer Wirksamkeit bei.
Warum werden Aluminium-Kühlkörper häufig in automobilen Anwendungen eingesetzt?
Aluminium-Kühlkörper finden in automobilen Anwendungen häufig Verwendung, weil sie leichtgewichtig sind – essenziell für gewichtssensitive Designs – und sich hervorragend darin auszeichnen, hohe Leistungsabgaben effizient zu steuern. Diese Eigenschaften verbessern die Gesamtnutzung und Energieeffizienz von Fahrzeugen.
Wie verbessern Fortschritte in der Kühlkörper-Technologie die Leistung?
Fortschritte in der Kühlkörper-Technologie steigern die Leistung, indem sie die Effizienz des Wärmemanagements verbessern – unter anderem durch die Nutzung von Materialien wie Kupfer-Aluminium-Verbunden und Hochleistungslegierungen. Diese Innovationen sind entscheidend für die Optimierung von elektronischen Geräten der nächsten Generation.
